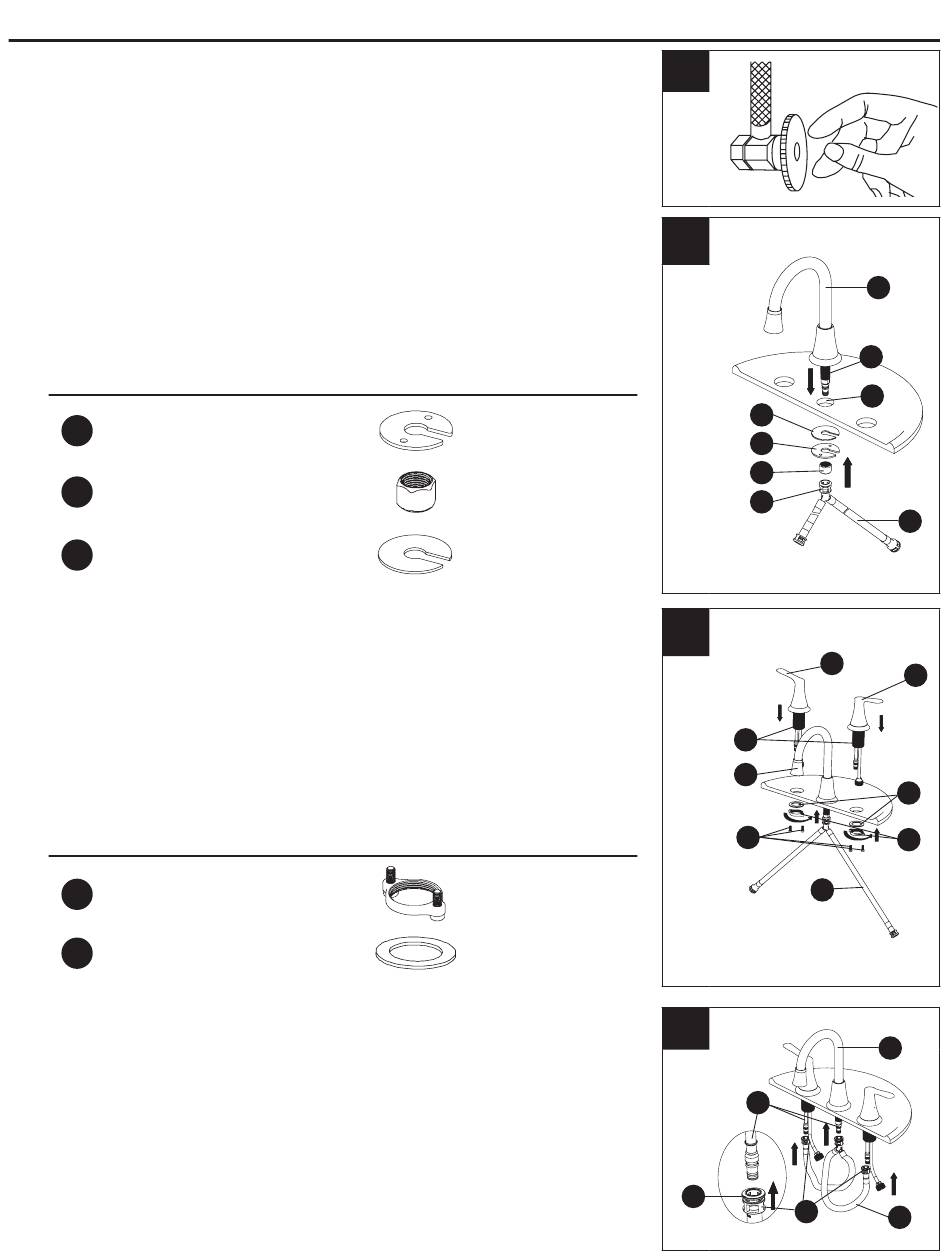

INSTRUCCIONES DE INSTALACIÓN
1. Cierre las válvulas de entrada de agua debajo del lavamanos
o el suministro de agua principal. Desconecte las líneas de
entrada. Retire el grifo existente del lavamanos.
Limpie y seque el área superficial donde se colocará el nuevo
grifo.
2. Inserte el vástago de montaje (2.1) en el caño (A) a través del
orificio de montaje central del lavamanos (2.2). Asegure el caño
(A) con la arandela de goma (CC), la arandela de metal (AA) y
la tuerca de montaje (BB). Apriete a mano la tuerca de montaje
(BB) en el extremo del vástago (2.1). Luego, fije el conector
central (2.3) de la manguera (E) al vástago (2.1).
Aditamentos utilizados
AA Arandela de metal
BB Tuerca de montaje
CC Arandela de goma
3. Deslice el ensamblaje de la manija derecha (B) a través del
orificio del lavamanos a la derecha de el caño (A). Asegúrese
de que el tubo largo esté alejado del caño (A). Deslice la
arandela de metal (EE) en el vástago (3.1) en el ensamblaje
de la manija derecha (B) y luego apriete a mano la tuerca de
bloqueo (DD) en el extremo del vástago. Asegure la tuerca de
seguridad (DD) en su posición apretando los tornillos (3.2) con
un destornillador Phillips. Repita estos pasos para instalar el
ensamblaje de la manija izquierda (C).
Aditamentos utilizados
DD Tuerca de bloqueo
EE Arandela de metal
4. Empuje el ensamble de conexión rápida (4.1) en cada extremo
de la manguera (E) firmemente hacia arriba sobre el tubo
del mango (4.2) hasta que encaje en la lengüeta del tubo del
mango (4.3). Jale hacia abajo suavemente para asegurarse de
que la conexión sea segura.
Si es necesario desconectar el ensamble de conexión rápida
(4.1) del tubo del mango (4.2), presione las pestañas del
ensamble de conexión rápida (4.1) y jale hacia abajo para
extraerlo del tubo del mango (4.2).
x 1
x 1
x 1
x 2
x 2
12
1
2
CC
AA
BB
2.3
3
C
3.1
A
3.2
E
4
4.2
4.3
4.1
A
2.1
2.2
E
B
EE
DD
A
E
