Justeringsanvisningar
1. Justeringsanvisningar
1.1 Diagnosfunktionen
Läs kapitlen ALLMÄNNA ANVISNINGAR och SÄKERHETSANVISNINGAR noga
innan arbetet påbörjas.
Maskinen är utrustad med WEB Tool som är ett verktyg med vars hjälp uppkopp-
ling kan ske till maskinens hemsida. Detta beskrivs i en särskild manual.
Med diagnosfunktionen kan börvärden kontrolleras och justeras och olika diag-
nostexter visas. Funktionen kan användas både när maskinen är uppstartad och
tanken fylld med vatten eller med tom tank. Om maskinen skall vara i drift, starta
upp den enligt ANVÄNDNINGSFÖRESKRIFTERNA.
Skall diagnosfunktionen användas utan uppstart av maskinen, skall luckorna vara
öppna. Automatsäkring FU/M i elskåpet skall vara tillslagen. Slå på strömmen
med knappen (5) på panelen.
Med diagnosfunktionen kan börvärden och olika funktioner kontrolleras och jus-
teras.
För att ändra värden krävs behörighet. Det finns tre olika behörighetsnivåer:
•
OP=Operatören. På denna nivån kan diskpersonalen själv ändra vissa vär-
den. Detta beskrivs i ANVÄNDNINGSANVISNINGAR.
•
S1=Ej auktoriserad servicepersonal. Genom att ställa om maskinen till ser-
viceläge kan servicepersonal ändra värden med hjälp av maskinens manö-
verpanel. S1 kan ej ställa om samtliga värden.
•
S2=Auktoriserad servicepersonal. Personal som utbildats av tillverkaren
och erhållit lösenord, kan med hjälp av en dator som ansluts till diskmaski-
nen och ett terminalprogram ändra samtliga värden. För behörighetsnivå
S2 hänvisas till manualen WEB Tool som beskriver uppkopplingen till ma-
skinens hemsida och inställning av värden.
De värden som OP och S1 kan ändra, beroende på hur inloggningen har skett
visas genom att värdet blinkar på panelen.

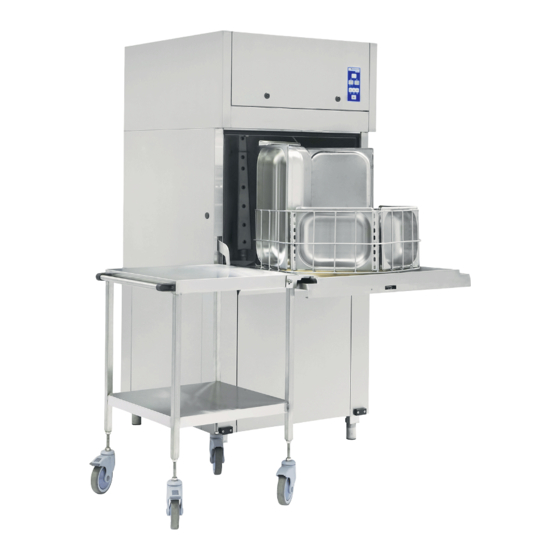

WD-90GR FLEX / HC
1
Rev. 3.0 (201811)
Advertisement
Related Manuals for Metos WD-90GR FLEX
Summary of Contents for Metos WD-90GR FLEX
- Page 1 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1. Justeringsanvisningar Läs kapitlen ALLMÄNNA ANVISNINGAR och SÄKERHETSANVISNINGAR noga innan arbetet påbörjas. Maskinen är utrustad med WEB Tool som är ett verktyg med vars hjälp uppkopp- ling kan ske till maskinens hemsida. Detta beskrivs i en särskild manual.
- Page 2 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.1.1 Manöverpanelens funktion i serviceläge Vid inkoppling av serviceläget kommer manöverpanelens displayer och tryck- knappar att få andra funktioner än i normalt driftläge. Vid användning av diagnosfunktionen används följande funktioner på manöver-...
- Page 3 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.2 Aktivering och användning av diagnosfunktionen • Diagnosfunktionen aktiveras genom att hålla knappen (3) intryckt tills dis- playen (1) visar en meny med följande grupper: BÖRVÄRDEN - DIAGNOS - RELÄTEST - STATISTIK - TID & DATUM - SPRÅK - ÖVRIGT.
- Page 4 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar Börvärden. Behörighetsnivå S1 och S2 Text i display (1) Börvärde Anmärkning (27) TID AKTIVERING TÖMMNINGSPUMP 0 min. Option, 5 minuter då ma- skinen är utrus- tad med tömningspump (31) TIMEOUT VID FYLLNING 20 min.
- Page 5 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar För att kunna ändra följande börvärden med behörighetsnivå S2 måste en dator anslutas till maskinen. Genom uppkoppling till maskinens hemsida och inloggning med lösenord används WEB Tool för ändring av värden. Börvärden. Behörighetsnivå S2 Text i display (1) Börvärde...
- Page 6 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.2.2 Övrig information från diagnossystemet Utöver inställningsmöjligheter för börvärden kan diagnossystemet visa annan in- formation. Det finns också möjlighet att kontrollera funktionen hos maskinens oli- ka komponenter. Förutom gruppen BÖRVÄRDEN finns följande grupper: DIAGNOS - RELÄTEST - STATISTIK - TID &...
- Page 7 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.2.7 SPRÅK • När diagnosfunktionen aktiverats med knappen (3), välj gruppen SPRÅK med samma tryckknapp. • Tryck på knappen (4) för att visa språkalternativen. • Välj språk med knapparna plus och minus (9) på kretskortet.
- Page 8 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.3 Konfigurering av frekvensomvandlare 90-9-05-001 Frekvensomvandlare Display Minnesmodul Tryckknapp för växling mellan koder och justering av värden Tryckknapp för växling mellan koder och justering av värden Tryckknapp Enter Bygling mellan digital ingång 28 och 20...
- Page 9 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar Justering av inställda parametrar: • Se till att automatsäkringarna för manöverspänning FU/M och för drivmo- torn till rundbordet FU16, som sitter på kontaktorkabinettet i elskåpet, är till- slagna. • Slå på strömmen till diskmaskinen med PÅ/AV-knappen på diskmaskinens panel.
- Page 10 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar Återgång till grundkonfigurering: • Gå in under kod C02 på frekvensomvandlaren (se ovan under “Justering av inställda parametrar”) och ställ in värdet för denna på 1 (50 Hz) eller 2 (60 Hz).
- Page 11 WD-90GR FLEX / HC Rev. 3.0 (201811) Justeringsanvisningar 1.3.2 Byte av frekvensomvandlare Innan den gamla frekvensomvandlaren avlägsnas, måste aktuella börvärden en- ligt tabell 1 kontrolleras och antecknas. • Använd samma tillvägagångssätt som beskrivs under “Kontroll och inställ- ning av börvärden” för att välja koderna enligt tabell 1 och för att visa aktu- ellt värde för respektive kod.
