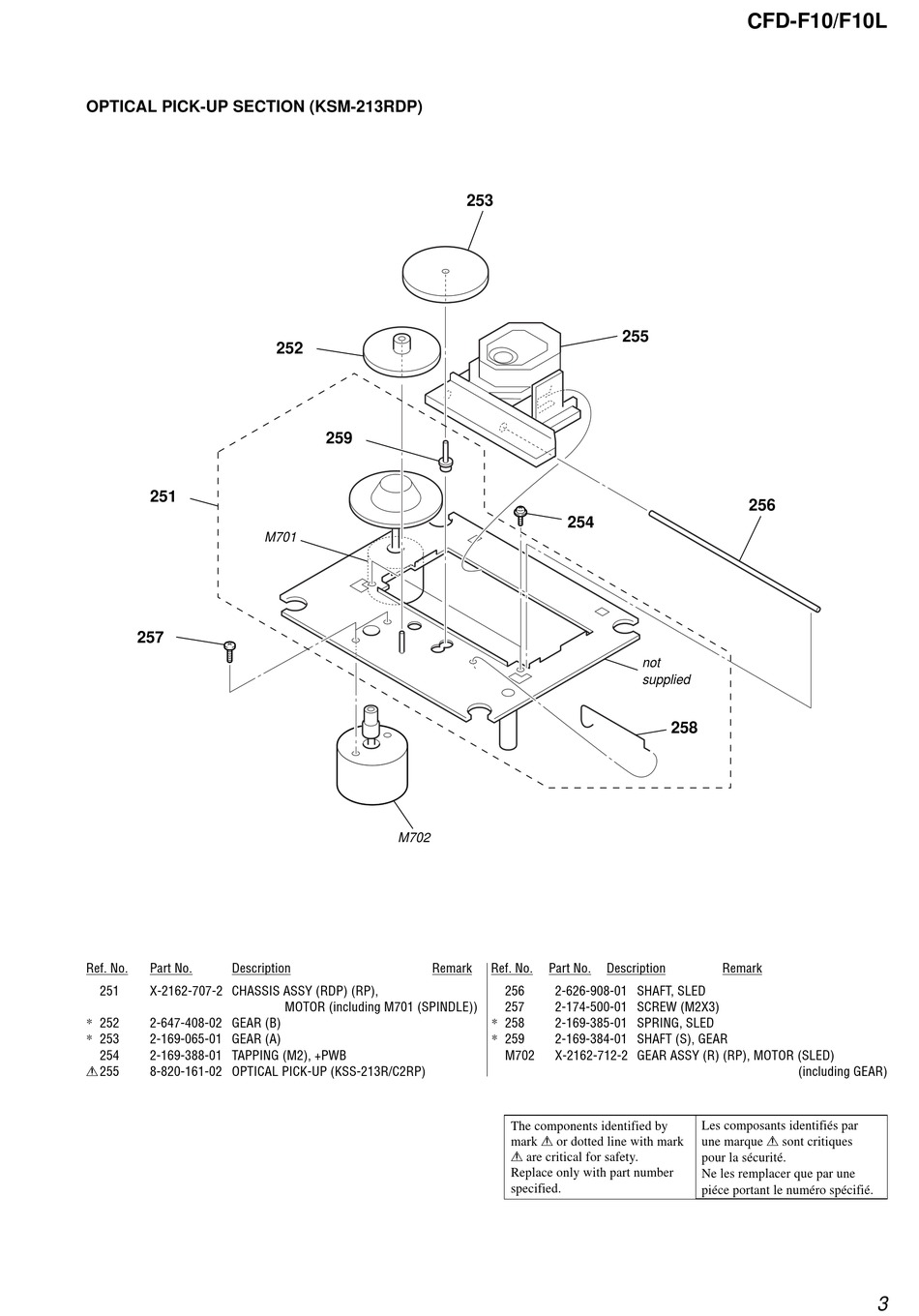

OPTICAL PICK-UP SECTION (KSM-213RDP)
251
257
Ref. No. Part No. Description
251 X-2162-707-2 CHASSIS ASSY (RDP) (RP),
* 252 2-647-408-02 GEAR (B)
* 253 2-169-065-01 GEAR (A)
254 2-169-388-01 TAPPING (M2), +PWB
0 255
8-820-161-02 OPTICAL PICK-UP (KSS-213R/C2RP)
252
259
M701
M702
Remark
MOTOR (including M701 (SPINDLE))
253
255
254
Ref. No. Part No. Description
256 2-626-908-01 SHAFT, SLED
257 2-174-500-01 SCREW (M2X3)
* 258 2-169-385-01 SPRING, SLED
* 259 2-169-384-01 SHAFT (S), GEAR
M702 X-2162-712-2 GEAR ASSY (R) (RP), MOTOR (SLED)
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
CFD-F10/F10L
256
not
supplied
258
Remark
(including GEAR)
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
3
