Summary of Contents for Conspit H2

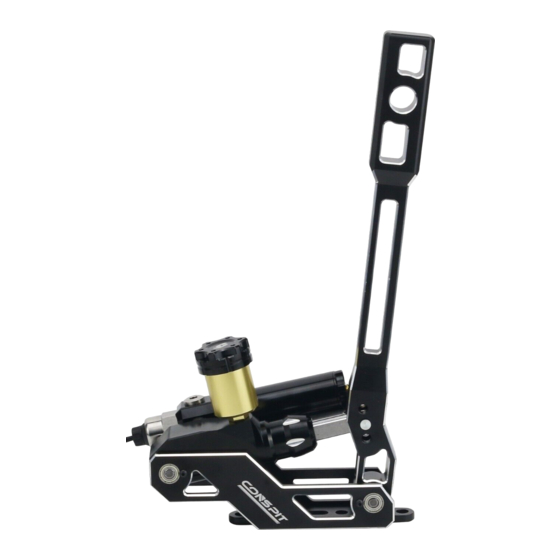

- Page 1 漂移还是拉力？都玩得出彩！ H2 液压手刹 产品手册 感谢您购买CONSPIT产品 由此开启H2液压手刹带给您的美妙模拟竞速体验 恩速（上海）电子科技有限公司...
-
Page 2: Table Of Contents
Contents 目录 Introduction 前言 Connecting options 连接方式 Package contents 包装清单 mounting 安装方式 mechanical adjustment 力度调节 Calibration 驱动程序 maintenance 维护及保养 Dos and don’ts 注意事项... - Page 3 前言 H2液压手刹专为深入模拟漂移及拉力的车手打造，具有丰富的可调性 与使用特性；我们推荐您在使用前认真阅读本手册，以确保您能正确 并快捷地享受到H2液压手刹的全部功能。 下载 请至conspit官方网站www.conspit.com下载最新驱动软件及说明 联系我们 若您有其他关于conspit品牌及产品的问题 请随时通过邮箱info@conspit.com联系我们...
- Page 4 连接方式 将H2手刹连接至您的电脑或其他现有设备 连接至Conspit踏板 H2手刹——Conspit踏板主板——USB数据线——电脑 连接至电脑 H2手刹—主控盒—USB数据线—电脑 连接至Fanatec产品 电脑 H2手刹—CONSPIT 转接器—Fanatec设备手刹端口 PS4/PS5/XBOX（需要Fanatec本体支持） PS4/PS5/XBOX *确保接入Fanatec设备的handbrake接口...
- Page 5 包装清单 手刹本体 专用扳手×2 贴纸 润滑膏 CONSPIT 转接器 紧固件 加长杆螺柱 角度切换加长轴 18内径垫片 4片 主控盒 （带主控盒版本） USB数据线...
- Page 6 安装方法 根据您的支架方案妥善安装并设定H2手刹 装配物料 可优先使用手刹包装内已配有的螺栓螺母等紧固件进行安装， 请注意我们的孔位设计并 不可能涵盖所有可能的安装情况， 因此您可能需要根据实际情况使用其他紧固件或固定方式。 将H2手刹安装在模拟器支架上 通过手刹底部的圆孔及长槽将手刹固定在支架上， 为了方便安装， 您可以先将连接杆和手刹杆之间的插销拔下。 * 请确保底部至少使用两根螺栓来固定手刹，我们推荐使用最靠两端的两个圆孔来安装以 确保最牢固的固定，您也可以使用中间的长槽以灵活适配您的支架。...
- Page 7 确定安装方式 1.请首先根据您的需求及设备， 确定您想要将手刹底部安装面竖直或是水平放置 2.手刹杆可以相对于安装底面竖直/水平放置 手刹杆竖直/水平放置 出厂设定为手刹杆竖直放置， 当需要将手刹杆水平放置时， 拔下手刹杆与连接杆间 的插销， 通过加长杆螺柱连接将角度切换加长轴安装在刹车缸与连接杆之间， 并重 新插入插销至最上端孔位， 以使手刹杆水平。...
- Page 8 力度调节 根据您的偏好调整H2手刹力度 档位选择 拔下手刹杆上的插销快速切换手刹力度， 根据孔位， 可将手刹力度调节至3个快调档位， 分别对应不同的力度曲线。...
- Page 9 设定推荐 根据路面附着情况及常见的应用场景， 我们给出如下推荐： 1.附着良好的情况 （如干地情况的沥青铺装路面、 公路、 赛道） 推荐使用中间档位； 2.附着较差的情况 （如雨地、 非铺装路面） 推荐使用最高档位； 3.需要频繁并快速地锁死后轮时 （如多弯角的漂移赛道） 推荐使用最低档位以更 轻松并快速地锁死后轮。 高、 中、 低三档位的手力-行程曲线如下图所示...
- Page 10 液压预载调节 除快调档位以外， 您还可以使用随包装配有的调节扳手调节液压预载来 微调手刹力度。 1.将预载调节环顺时针拧动， 将增大手刹力度， 缩短手刹行程 2.将预载调节环逆时针拧动， 将减小手刹力度， 增大手刹行程 * 请勿过度拧动预载调节环...
- Page 11 驱动程序 请至conspit官方网站 www.conspit.com 下载最新驱动程序Conspit Link 将手刹拉至您需要的最大行程， 点击Max 松开手刹 （可以保留一点死区） ， 点击Min 将手刹拨杆开关切换至液压档...
- Page 12 维护及保养 请尽量保持手刹清洁， 在灰尘积累较为严重的情况下使用可能导致产品损坏 定期清理手刹缸连接杆， 并可适当在轴部涂抹随包装配有的润滑脂 注意事项 * H2液压手刹的液压系统为终身免维护型，请勿进行以下操作： 拧动油壶 拧动油壶盖 自行添加液压油 * 产品为全金属并具有相对尖锐边缘，有发生碰撞伤害的可能， 请避免12岁以下儿童自行使用本产品。 * 出现漏油、损坏等情况时请联系Conspit官方，请勿自行处理。...
- Page 13 Drifting or rallying? Bring ‘em on! H2 Hydraulic Handbrake User Manual THANK YOU FOR CHOOSING CONSPIT PRODUCT ENJOY THE TOP-TIER RACING EXPERIENCE WITH H2 HYDRAULIC HANDBRAKE Ensu (Shanghai) Electronic Technology Co., Ltd...
- Page 14 Contents 目录 Introduction 前言 Connecting options 连接方式 Package contents 包装清单 mounting 安装方式 mechanical adjustment 力度调节 Calibration 驱动程序 maintenance 维护及保养 Dos and don’ts 注意事项...
- Page 15 Introduction The H2 hydraulic handbrake is designed for sim-racing drivers who are deeply into drifting and rallying, with high-end features and powerful adjustability; We recommend that you read this manual carefully to ensure that you can correctly and quickly enjoy the full functions of the H2 hydraulic handbrake.
-
Page 16: Connecting Options
Connecting options Connect your H2 Handbrake to PC or other devices 1.Connect to CONSPIT CGP/CPP pedal H2——Conspit pedal——USB——PC 2.Connect to H2 Handbrake Control Box H2—Control Box—USB—PC 3.Connect to Fanatec wheel base H2—CONSPIT USB Adapto—Fanatec wheel base PS4/PS5/XBOX（需要Fanatec本体支持） PS4/PS5/XBOX *Make sure to connect to “Handbrake” port of FANATEC base... -
Page 17: Package Contents
Package Contents H2 handbrake adjusting spanner CONSPIT stickers grease CONSPIT adaptor fasteners extension stud washers for rubbers Control box (optional) USB cable angle switching extension rod... - Page 18 Mount your H2 Handbrake to the rig Mount H2 Handbrake to the rig through the holes and long slot at the bottom. You can first pull out the pin between the connecting rod and the handbrake rod for convenience.
- Page 19 Determine the overall position of the handbrake 1.Please first determine whether you want to place the handbrake bottom mounting surface vertically or horizontally according to your preference. 2.The handbrake lever can be placed vertically/horizontally relative to the bottom mounting surface. Handbrake lever vertical/horizontal placement The factory setting (the figure on the left) is that the handbrake lever is placed vertically.
-
Page 20: Mechanical Adjustment
mechanical adjustment Adjust the handbrake force according to your preference. Pin position Pull out the pin on the handbrake lever to quickly switch the handbrake force. According to the pin position, the handbrake force can be adjusted to 3 quick-adjusting set-ups, corresponding to different force curves. - Page 21 Recommended pin-position According to the grip conditions and common application scenarios, we recommend you adjust the pin-position according to the following situations: 1. The middle position is recommended for conditions with nice surface and grip (e.g. asphalt road and race tracks when it is dry). 2.
- Page 22 Hydraulic system pre-load adjustment In addition to the quick adjustment achieved by changing the pin position, you can also use the included adjustment spanner to adjust the hydraulic preload to fine-tune the handbrake force. 1.Turning the preload adjustment ring clockwise will increase the handbrake force and shorten the handbrake travel 2.Turning the preload adjustment ring counterclockwise will reduce the handbrake force and increase the handbrake travel...
-
Page 23: Calibration
Calibration Get the latest driver software and other documents from our website www.conspit.com Pull the handbrake to your ideal maximum travel, then click Max Fully release the handbrake, then click Min switch to hydraulic... -
Page 24: Dos And Don'ts
Please clean the handbrake cylinder connecting rod regularly, and properly apply the grease to the shaft Dos and Don’ts * The hydraulic system of the H2 hydraulic handbrake is maintenance-free type. Please do not perform the following operations: Turn the oil container...
