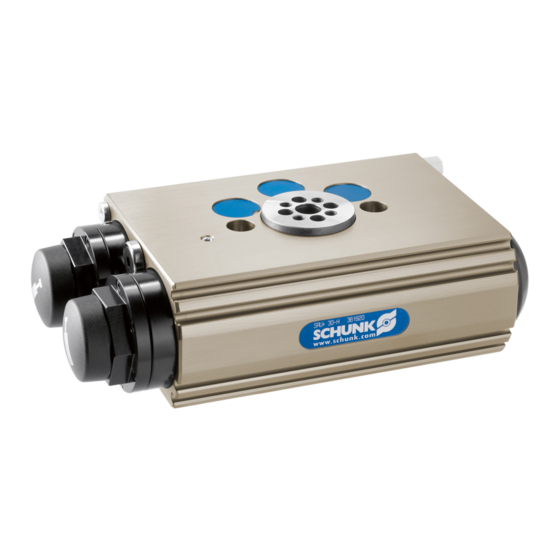

SCHUNK SRU-plus 20 Repair Instructions

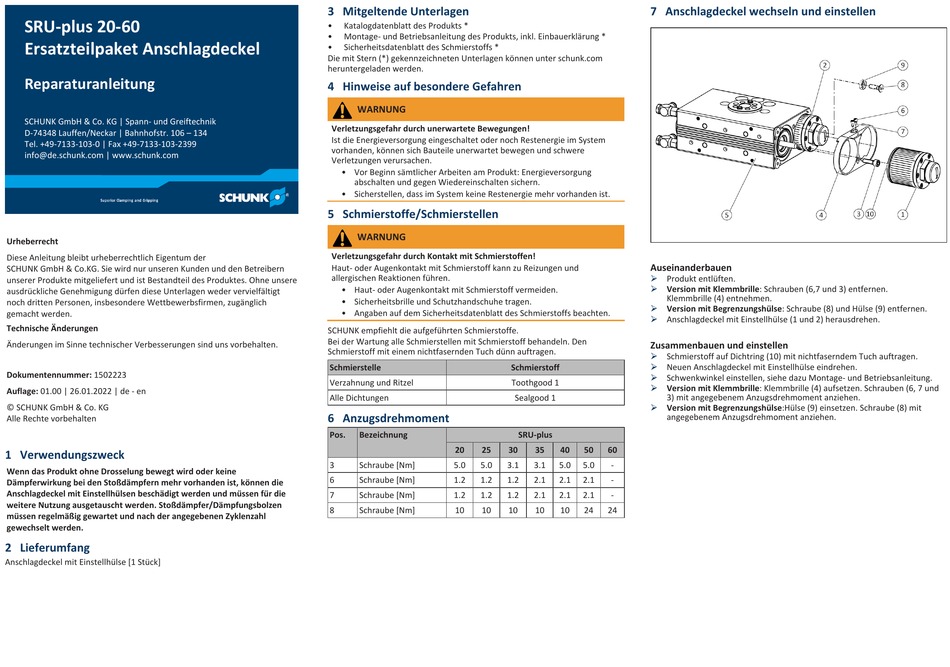

SRU-plus 20-60
Ersatzteilpaket Anschlagdeckel
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der
SCHUNK GmbH & Co.KG. Sie wird nur unseren Kunden und den Betreibern
unserer Produkte mitgeliefert und ist Bestandteil des Produktes. Ohne unsere
ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt
noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich
gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1502223
Auflage: 01.00 | 26.01.2022 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn das Produkt ohne Drosselung bewegt wird oder keine
Dämpferwirkung bei den Stoßdämpfern mehr vorhanden ist, können die
Anschlagdeckel mit Einstellhülsen beschädigt werden und müssen für die
weitere Nutzung ausgetauscht werden. Stoßdämpfer/Dämpfungsbolzen
müssen regelmäßig gewartet und nach der angegebenen Zyklenzahl
gewechselt werden.
2 Lieferumfang
Anschlagdeckel mit Einstellhülse [1 Stück]
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
• Sicherheitsdatenblatt des Schmierstoffs *
Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com
heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere
Verletzungen verursachen.
• Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5 Schmierstoffe/Schmierstellen
WARNUNG
Verletzungsgefahr durch Kontakt mit Schmierstoffen!
Haut- oder Augenkontakt mit Schmierstoff kann zu Reizungen und
allergischen Reaktionen führen.
• Haut- oder Augenkontakt mit Schmierstoff vermeiden.
• Sicherheitsbrille und Schutzhandschuhe tragen.
• Angaben auf dem Sicherheitsdatenblatt des Schmierstoffs beachten.
SCHUNK empfiehlt die aufgeführten Schmierstoffe.
Bei der Wartung alle Schmierstellen mit Schmierstoff behandeln. Den
Schmierstoff mit einem nichtfasernden Tuch dünn auftragen.
Schmierstelle
Verzahnung und Ritzel
Alle Dichtungen
6 Anzugsdrehmoment
Pos. Bezeichnung
20 25
3 Schraube [Nm] 5.0 5.0 3.1
6 Schraube [Nm] 1.2 1.2 1.2
7 Schraube [Nm] 1.2 1.2 1.2
8 Schraube [Nm] 10 10
7 Anschlagdeckel wechseln und einstellen
Auseinanderbauen
Ø Produkt entlüften.
Ø Version mit Klemmbrille: Schrauben (6,7 und 3) entfernen.
Klemmbrille (4) entnehmen.
Ø Version mit Begrenzungshülse: Schraube (8) und Hülse (9) entfernen.
Ø Anschlagdeckel mit Einstellhülse (1 und 2) herausdrehen.
Zusammenbauen und einstellen
Ø Schmierstoff auf Dichtring (10) mit nichtfaserndem Tuch auftragen.
Schmierstoff Ø Neuen Anschlagdeckel mit Einstellhülse eindrehen.
Ø
Schwenkwinkel einstellen, siehe dazu Montage- und Betriebsanleitung.
Toothgood 1
Ø Version mit Klemmbrille: Klemmbrille (4) aufsetzen. Schrauben (6, 7 und
3) mit angegebenem Anzugsdrehmoment anziehen.
Sealgood 1
Ø Version mit Begrenzungshülse:Hülse (9) einsetzen. Schraube (8) mit
angegebenem Anzugsdrehmoment anziehen.
SRU-plus
30 35 40 50 60
3.1 5.0 5.0 -
2.1 2.1 2.1 -
2.1 2.1 2.1 -
10 10 10 24 24
