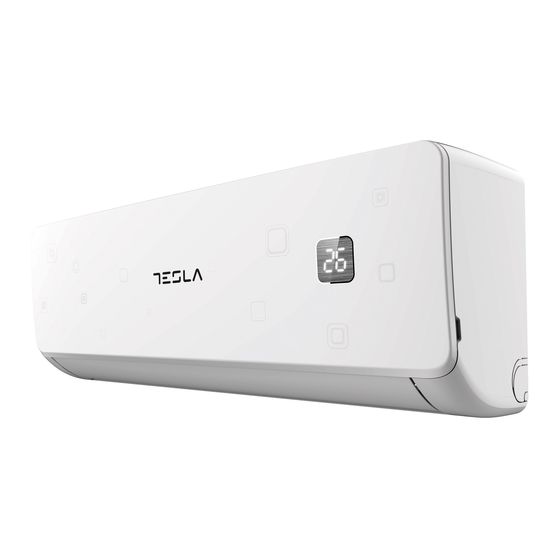

- Page 1 SPLIT-TYPE КОНДИЦИОНЕР Руководство пользователя For R32 DC Inverter models: TA22FFUL-07410IA TA27FFUL-0932IA TA36FFUL-1232IA TA53FFUL-1832IA TA71FFUL-2432IA Ver. 2022...
- Page 2 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Примечание. Все изображения в данном руководстве являются схематическими , фактический внешний вид может незначительно отличаться. Перед эксплуатацией устройства внимательно прочтите данное руководство пользователя! Сохраните это руководство для дальнейшего использования. OPERATING INSTRUCTION Note: All the pictures in this manual are just schematic diagrams, the actual is the standard. Please read this owner’s manual carefully and thoroughly before operating the unit! Take care of this manual for future reference.
-
Page 3: Меры Предосторожности
ВНИМАНИЕ ВНИМАНИЕ: В этом кондиционере используется легковоспламеняющийся хладагент R32 Notes: кондиционер с хладагентом R32 при неверном обращении может нанести серьезный вред человеческому телу или окружающей среде. • Пространство в помещении для установки, использования, ремонта и хранения этого кондиционера должно быть больше 5 м². •... - Page 4 ВНИМАНИЕ! • Данным прибором могут пользоваться дети в возрасте от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под наблюдением или инструктированы относительно безопасного использования прибора...
- Page 5 лет. Никогда не пытайтесь самостоятельно вмешиваться в контур хладагента или разбирать изделие самостоятельно и всегда обращайтесь к профессионалу. • Убедитесь, что под внутренним блоком нет следующих предметов: 1. микроволновые печи, духовки и другие горячие предметы. 2. компьютеры и другие приборы с высоким электростатическим разрядом. 3.
-
Page 6: Регулировка Направления Воздушного Потока
• Когда температура слишком высока, кондиционер может активировать автоматическое защитное устройство, чтобы кондиционер мог выключиться. • При слишком низкой температуре теплообменник кондиционера может замерзнуть, что приведет к капанию воды или другой неисправности. • При длительном охлаждении или осушении с относительной влажностью выше 80% (двери и окна открыты) рядом... -
Page 7: Наименования Деталей
НАИМЕНОВАНИЯ ДЕТАЛЕЙ Внутренний блок Забор воздуха из помещения Решетка воздухозаб Кнопка ручного управления орника Панель Фильтр Защитное кольцо Жалюзи Выпуск воздуха Заслонки Пульт управления Наружный блок Забор воздуха из помещения Силовой кабель Решетка для выхода воздуха Соединительная трубка Дренажный шланг Выпуск... -
Page 8: Чистка И Уход
ЧИСТКА И УХОД ВНИМАНИЕ! • Перед очисткой кондиционера его необходимо выключить и отключить электричество более чем на 5 минут, в противном случае существует опасность поражения электрическим током. • Не мочите кондиционер, это может вызвать поражение электрическим током. Ни при каких обстоятельствах... -
Page 9: Поиск Неисправностей
Уход после использования 1. Отключите источник питания кондиционера, выключите главный выключатель питания и извлеките батарейки из пульта дистанционного управления. 2. Очистите фильтр и корпус устройства. 3. Удалите пыль и мусор с наружного блока. 4. Проверьте, нет ли повреждений монтажного кронштейна наружного блока, и если они есть, обратитесь в... - Page 10 Ситуация Неисправность Слышен легкий • Из-за изменений температуры панель и другие детали будут расширяться, щелчок при запуске Вызывая звук трения. → Это нормально, а не неисправность. или выключении. • Звук включения или выключения реле вентилятора или компрессора. • Когда размораживание начнется или остановится, раздастся звуковой сигнал. →...
- Page 11 Правила безопасности при установке кондиционера • Перед установкой необходимо подготовить противопожарное устройство. • Обеспечьте вентиляцию места установки.(откройте дверь и окна) • Источники возгорания, курение запрещены в зоне, где находится хладагент R32. • При установке кондиционера необходимы антистатические меры предосторожности, например носите одежду...
- Page 12 Требования электробезопасности • Обязательно используйте номинальное напряжение и специальную цепь кондиционера для источника питания, а диаметр шнура питания должен соответствовать национальным требованиям. • Когда максимальный ток кондиционера ≥16A, необходимо использовать воздушный выключатель или выключатель защиты от утечки, оборудованный защитными устройствами. •...
-
Page 13: Установка Внутреннего Блока
Другое • Метод подключения кондиционера и шнура питания, а также метод соединения каждого независимого элемента должны соответствовать электрической схеме, прикрепленной к машине. • Модель и номинальное значение предохранителя должны соответствовать шелкографии на соответствующем контроллере или предохранительной втулке. Комплектация Комплектация внутреннего блока Комплектация... - Page 14 Монтажная пластина 1. Стена для установки внутреннего блока должна быть твердой и прочной, чтобы предотвратить вибрацию. 2. Используйте винт типа «+», чтобы закрепить колышковую доску, закрепите колышковую доску на стене горизонтально и убедитесь в ровности. 3. После установки вручную потяните за колышек, чтобы убедиться, что...
- Page 15 Соединение сливной трубы 1. Снимите фиксированную часть, чтобы вытащить трубу внутреннего блока из корпуса. Заверните рукой шестигранную гайку слева от шарнира до конца. 2. Подсоедините соединительную трубу к внутреннему блоку: Нацельтесь на центр трубы, затяните коническую гайку пальцами, а затем затяните коническую гайку динамометрическим...
-
Page 16: Схема Подключения
Схема подключения • Если ваш кондиционер снабжен соединительным шнуром, проводка внутреннего блока подключается на заводе, нет необходимости в подключении. • Если соединительный шнур не входит в комплект, необходимо подключение. После установки проверьте: 1. Винты надежно закреплены и нет риска ослабления. 2. - Page 17 УСТАНОВКА НАРУЖНОГО БЛОКА ГАЗ R32 Габаритный чертеж установки наружного блока Забор воздуха Свободное пространство Свободное пространство 50cm 30cm Свободное пространство Выпуск воздуха Болт для установки наружного блока Размер наружного блока A (mm) B (mm) Ш1(Ш2) x В x Г (mm) 665(710)x420x280 600(645)x485x260 660(710)x500x240...
-
Page 18: Установка Наружного Блока
УСТАНОВКА НАРУЖНОГО БЛОКА Подключение проводки 1. Ослабьте винты и снимите крышку с устройства. крышка 2. Подключите кабели соответственно к соответствующим клеммам клеммной колодки наружного блока (см. Схему подключения), а если есть сигналы, подключенные к вилке, просто выполните соединение. 3. Провод заземления: выверните винт заземления из электрического... - Page 19 Вакуумирование (газ R32) Эксклюзивный насос хладагента R32 должен использоваться для создания вакуума хладагента R32. Манометр Перед работой с кондиционером снимите крышку Вакуумметр запорного клапана (газовый и жидкостный клапаны) и Распреде- -76cmHg после этого обязательно затяните ее (чтобы предотвратить литель Клапан низкого потенциальную...
-
Page 20: Пробная Эксплуатация
подозрительной утечки на таких участках, как четыре соединения наружного блока и сердечники запорных и тройниковых клапанов: 1. Пузырьковый метод: нанесите спрей равномерный слой мыльной воды на предполагаемое место утечки и внимательно посмотрите, нет ли пузырей. 2. Инструментальный метод: проверка на утечку путем наведения щупа течеискателя в соответствии с инструкцией... - Page 21 Рабочие процедуры 1. Общая рабочая зона: Весь обслуживающий персонал и другие лица, работающие на территории, должны быть проинструктированы о характере выполняемых работ. Следует избегать работы в замкнутом пространстве. Область вокруг рабочего места должна быть отделена. Убедитесь, что условия на территории безопасны, контролируя легковоспламеняющиеся материалы. 2.
-
Page 22: Удаление Воздуха
Осмотр кабеля Проверьте кабель на предмет износа, коррозии, перенапряжения, вибрации и проверьте, нет ли острых краев и других неблагоприятных воздействий в окружающей среде. При осмотре следует учитывать влияние старения или постоянную вибрацию компрессора и вентилятора на него. Проверка на утечку хладагента R32 Примечание: Проверьте... - Page 23 Утилизация и восстановление Утилизация: Перед этой процедурой технический персонал должен быть полностью знаком с оборудованием и всеми его функциями и выполнять рекомендуемые действия по безопасному извлечению хладагента. Для рециркуляции хладагента необходимо проанализировать пробы хладагента и масла перед работой. Перед испытанием убедитесь в необходимой мощности. 1.
- Page 24 6. При снятии компрессора или очистке компрессорного масла убедитесь, что компрессор прокачан до соответствующего уровня, чтобы гарантировать отсутствие остаточных хладагентов R32 в смазочном масле. Перед возвратом компрессора поставщику необходимо произвести вакуумную откачку. Обеспечьте безопасность при сливе масла из системы. ИНСТРУКЦИИ ДЛЯ ПУЛЬТА ДИСТАНЦИОННОГО...
-
Page 25: Описание Кнопок
Описание кнопок Лицевая панель пульта Передатчик 1. Кнопка ON/OFF Нажмите эту кнопку, устройство будет запущено или остановлено, сбросив настройки таймера и сна. 2. Кнопка SPEED Нажмите эту кнопку, скорость изменится, как показано ниже: High Auto 3. Кнопка • При нажатии кнопки , заданная... - Page 26 Внутренняя панель Передатчик Открывайте слева направо 1. Кнопка включения / выключения Нажмите эту кнопку, устройство будет запущено или остановлено, что может очистить таймер или функцию сна. 2. Кнопка РЕЖИМ Нажмите эту кнопку, режим работы изменится, как показано ниже: AUTO COOL HEAT Примечание: если...
- Page 27 • Если время, в течение которого кнопка таймера не нажимается в мигающем состоянии, превышает 10 с, установка таймера будет отключена. • Если таймер был установлен, нажмите эту кнопку еще раз, чтобы выйти. 6. Кнопка HEALTH Нажмите эту кнопку, вы можете включить или выключить функцию здоровья. 7.
- Page 28 • Нажмите еще раз, горизонтальные лопасти направления ветра остановятся в выбранном вами положении. 14. Кнопка ECO • В режиме охлаждения нажмите эту кнопку, установка перейдет в экономичный режим работы «ЭКО», который требует наименьшего энергопотребления. • По прошествии 8 часов он автоматически выйдет из режима, в противном случае нажмите эту кнопку еще...
- Page 29 5. Снова нажмите кнопку, кондиционер выключится. Примечание: В этом руководстве представлены функции для всех пультов дистанционного управления, возможно, вы нажмете одну кнопку без какой-либо реакции, значит в кондиционере, который вы купили, этой функции нет. Руководство пользователя приложения Smart WiFi можно найти по ссылке: https://tesla.info/wp-content/uploads/pdf/TeslaTAWiFiapp.pdf...
-
Page 30: Safety Precautions
WARNING Warning: This air conditioner uses R32 flammable refrigerant. Notes: Air conditioner with R32 refrigerant, if roughly treated, may cause serious harm to the human body or surrounding things. • The room space for the installation, use, repair, and storage of this air conditioner should be greater than 5 m’. •... - Page 31 WARNING! • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance.
-
Page 32: Notices For Use
WEEE Warning Meaning of crossed out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact you local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging yourhealth and well-being. -
Page 33: Emergency Operation
Notes for heating • The fan of the indoor unit will not start running immediately after the heating is started to avoid blowing out cool air. • When it is cold and wet outside, the outdoor unit will develop frost over the heat exchanger which will increased the heating capacity. -
Page 34: Names Of Each Part
NAMES OF EACH PART Indoor unit Air inlet Force switch Air inlet grille Panel Air filter Pipe protection ring Air louver Air outlet Air vent Remote controller Outdoor unit Air inlet Power cable Air outlet grille Connecting pipe Drain hose Air outlet Note: All the pictures in this manual are just schematic diagrams, the actual is the standard. -
Page 35: Clean And Care
CLEAN AND CARE WARNING! • Before the cleaning of the air conditioner, it must be shut down and the electricity must be cut off for more than 5 minutes, otherwise there might be the risk of electric shocks. • Do not wet the air conditioner, which can cause an electric shock. Make sure not to rinse the air conditioner with water under any circumstances. -
Page 36: Troubleshooting
Maintain after use 1. Cut off the power source of the air conditioner, turn off the main power switch and remove the batteries from the remote controller. 2. Clean the filter and the unit body. 3. Remove the dust and debris from the outdoor unit. 4. -
Page 37: Notices For Installation
Phenomenon Troubleshooting A slight “click” sound is • Due to temperature changes, panel and other parts will swell, causing the sound heard at the of start-up of friction. → This is normal, not a fault. or shut-down. • The sound of fan or compressor relay switched on or off. •... -
Page 38: Installation Environment Inspection
Safety Principles for Installing Air Conditioner • Fire prevention device shall be prepared before installation. • Keep installing site ventilated.(open the door and window) • Ignition source,smoking and calling is not allowed to exist in area where R32 refrigerant rocated. •... -
Page 39: Electrical Safety Requirements
Electrical Safety Requirements • Be sure to use the rated voltage and air conditioners dedicated circuit for the power supply, and the power cord diameter must meet the national requirements. • When the maximum current of air conditioner is ≥16A, it must use the air switch or leakage protection switch equipped with protection devices. -
Page 40: Packing List
Others • The connection method of the air conditioner and the power cord and the interconnection method of each independent element shall be subject to the wiring diagram affixed to the machine. • The model and rating value of the fuse shall be subject to the silkscreen on corresponding controller or fuse sleeve. -
Page 41: Mounting Plate
Mounting plate 1. The wall for installation of the indoor unit shall be hard and firm, so as to prevent vibration. 2. Use the “+” type screw to fasten the peg board, horizontally mount the peg board on the wall, and ensure the lateral horizontal and longitudinal vertical. -
Page 42: Drain Pipe Connection
Drain pipe connection 1. Remove the fixed part to pull out pipe of indoor machine from the case. Screw the hexagon nut in the left of the joint to the end with your hand. 2. Connect the connecting pipe to the indoor unit: Aim at the pipe center, tighten the Taper nut with fingers, and then tighten the Taper nut with a torque wrench, and the direction is shown in diagram on the right. -
Page 43: Wiring Diagram
Wiring diagram • If your air conditioner is provided with interconnection cord , the wiring of the indoor unit is connected in the factory, there is no need of connection. • If the interconnection cord is not provided, connection is needed in accordance with the After installation, check: 1. -
Page 44: Install The Connection Pipe
INSTALL OUTDOOR UNIT GAS R32 Dimension drawing of outdoor unit installation Air inside Space to the obstruction Space to the obstruction 50cm above 30cm above Space to the obstruction Air outside Installation outdoor unit bolt Outdoor Unit Size of Shape A (mm) B (mm) W1(W2) x H x D (mm) -
Page 45: Install Outdoor Unit
INSTALL OUTDOOR UNIT Wiring Connection 1. Loosen the screws and remove E-parts cover from the unit. E-parts cover 2. Connect the cables respectively to the corresponding terminals of the terminal board of the outdoor unit (see the wiring diagram), and if there are signals connected to the plug, just conduct butt joint. -
Page 46: Check After Installation And Test Operation
Vacuuming (Gas R32) Exclusive R32 refrigerant pump must be used in making R32 refrigerant vacuum. Pressure Before working on the air conditioner, remove the cover of gauge Compound meter the stop valve(gas and liquid valves)and be sure to retighten it Manifold -76cmHg afterward.(to prevent the potential air leakage). -
Page 47: Maintenance Notice
Test Operation • Verify that all piping and connection cables are well connected. • Confirm that the values at the gas side the liquid-side are fully open. • Connect the power cord to an independent power socket. • Install batteries in remote control. Note: Make sure that the ventilation is good before testing. - Page 48 use any sources of ignition in such a manner that it may lead to the risk of fire or explosion. All possible ignition sources, including cigarette smoking, should be kept sufficiently far away from the site of installation, repairing, removing and disposal, during which refrigerant can possibly be released to the surrounding space. Prior to work taking place, the area around the equipment is to be surveyed to make sure that there are no flammable hazards or ignition risks.
- Page 49 Removal and Vacuum Pumping 1. Make sure there is no ignited fire source near the outlet of the vacuum pump and the ventilation is well. 2. Allow the maintenance and other operations of the refrigeration circuit should be carried out according to the general procedure, but the following best operations that the flammability is already taken into consideration are the key.
-
Page 50: Remote Controller Instructions
Recovery: 1. The clearance of refrigerants in the system is required when repairing or scrapping the appliance. It is recommended to completely remove the refrigerant. 2. Only a special refrigerant tank can be used when loading the refrigerant into the storage tank. Make sure the capacity of the tank is appropriate to the refrigerant injection quantity in the entire system. -
Page 51: Buttons Description
Buttons description Remote controller outside Signal transmitter 1. ON/OFF button Press this button,the unit will be started or stopped, which can clear the timer or sleeping function of last time. 2. SPEED button Press this button,speed will change as below: High Auto button... - Page 52 Remote controller inside Signal transmitter Open it from left to right 1. ON/OFF button Press this button,the unit will be started or stopped, which can clear the timer or sleeping function of last time. 2. MODE button Press this button, the running mode will change as below: AUTO COOL HEAT...
- Page 53 7. HEALTH button Press this button, you can turn on or off the health function. 8. SLEEP button • Press the SLEEP button, the sleeping indicator light of indoor unit flashes on. • The air-conditioner runs in sleeping mode for 10 hours and quit sleep mode, recover back to former mode. •...
- Page 54 5. Press the button again, the air-conditioner stops. Note: This manual introduces function for all of the remote control, maybe you press one button without any reaction, well, the air-conditioner you bought hasn’t this function. Smart WiFi app user manual can be found at: https://tesla.info/wp-content/uploads/pdf/TeslaTAWiFiapp.pdf...
