Montage- und Betriebsanleitung

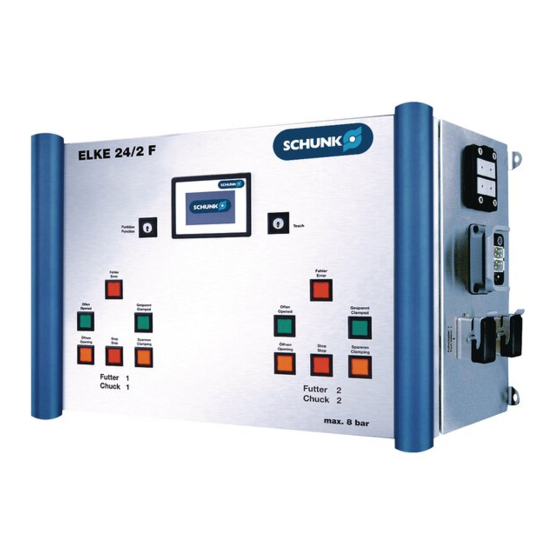

Elektrische Kontrolleinheit ELKE 24 / ELKE 24 S
Elektrische Kontrolleinheit
Type ELKE 24 / ELKE 24 S
Electrical Control Unit
Type ELKE 24 / ELKE 24 S
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit
haben Sie sich für höchste Präzision, hervorragende
Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung
und erzielen beste Bearbeitungsergebnisse – für die
Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise
unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jederzeit
für Sie da. Sie erreichen uns unter den unten aufgeführten
Kontaktadressen.
Mit freundlichen Grüßen
Ihre H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
Lothringer Str. 23
88512 Mengen
Deutschland
Tel. +49-7572-7614-1055
Fax +49-7572-7614-1039
futter@de.schunk.com
www.schunk.com
Reg. No. 003496 QM08
Reg. No. 003496 QM08
AUSTRIA: SCHUNK Intec GmbH
Tel. +43-7229-65770-0 · Fax +43-7229-65770-14
info@at.schunk.com · www.at.schunk.com
BELGIUM, LUXEMBOURG:
SCHUNK Intec N.V. / S. A.
Tel. +32-53-853504 · Fax +32-53-836351
info@be.schunk.com · www.be.schunk.com
CANADA: SCHUNK Intec Corp.
Tel. +1-905-712-2200 · Fax +1-905-712-2210
info@ca.schunk.com · www.ca.schunk.com
CHINA: SCHUNK Intec
Precision Machinery Trading (Shanghai) Co., Ltd.
Tel. +86-21-51760266 · Fax +86-21-51760267
info@cn.schunk.com · www.cn.schunk.com
CZECH REPUBLIC: SCHUNK Intec s.r.o.
Tel. +420-531-022066 · Fax +420-531-022065
info@cz.schunk.com · www.cz.schunk.com
DENMARK: SCHUNK Intec A/S
Tel. +45-43601339 · Fax +45-43601492
info@dk.schunk.com · www.dk.schunk.com
FINLAND: SCHUNK Intec Oy
Tel. +358-9-23-193861 · Fax +358-9-23-193862
info@fi.schunk.com · www.fi.schunk.com
FRANCE: SCHUNK Intec SARL
Tel. +33-1-64663824 · Fax +33-1-64663823
info@fr.schunk.com · www.fr.schunk.com
GREAT BRITAIN: SCHUNK Intec Ltd.
Tel. +44-1908-611127 · Fax +44-1908-615525
info@gb.schunk.com · www.gb.schunk.com
Operating manual
Electrical Control Unit ELKE 24 / ELKE 24 S
Dear Customer,
Congratulations on choosing a SCHUNK product. By
choosing SCHUNK, you have opted for the highest
precision, top quality and best service.
You are going to increase the process reliability of
your production and achieve best machining results
– to the customer's complete satisfaction.
SCHUNK products are inspiring.
Our detailed assembly and operation manual will
support you.
Do you have further questions? You may contact us at
any time – even after purchase. You can reach us directly
at the below mentioned addresses.
Kindest Regards,
Your H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
HUNGARY: SCHUNK Intec Kft.
Tel. +36-46-50900-7 · Fax +36-46-50900-6
info@hu.schunk.com · www.hu.schunk.com
INDIA: SCHUNK Intec India Private Ltd.
Tel. +91-80-40538999 · Fax +91-80-40538998
info@in.schunk.com · www.in.schunk.com
ITALY: SCHUNK Intec S.r.l.
Tel. +39-031-4951311 · Fax +39-031-4951301
info@it.schunk.com · www.it.schunk.com
JAPAN: SCHUNK Intec K.K.
Tel. +81-33-7743731 · Fax +81-33-7766500
naomi.masuko@jp.schunk.com · www.tbk-hand.co.jp
MEXICO, VENEZUELA:
SCHUNK Intec S.A. de C.V.
Tel. +52-442-211-7800 · Fax +52-442-211-7829
info@mx.schunk.com · www.mx.schunk.com
NETHERLANDS: SCHUNK Intec B.V.
Tel. +31-73-6441779 · Fax +31-73-6448025
info@nl.schunk.com · www.nl.schunk.com
NORWAY: SCHUNK Intec AS
Tel. +47-210-33106 · Fax +47-210-33107
info@no.schunk.com · www.no.schunk.com
POLAND: SCHUNK Intec Sp.z o.o.
Tel. +48-22-7262500 · Fax +48-22-7262525
info@pl.schunk.com · www.pl.schunk.com
Seite 1
Tel. +7-812-326 78 35 · Fax +7-812-326 78 38
info@ru.schunk.com · www.ru.schunk.com
SLOVAKIA: SCHUNK Intec s.r.o.
Tel. +421-37-3260610 · Fax +421-37-6421906
info@sk.schunk.com · www.sk.schunk.com
SOUTH KOREA: SCHUNK Intec Korea Ltd.
Tel. +82-31-7376141 · Fax +82-31-7376142
info@kr.schunk.com · www.kr.schunk.com
SPAIN, PORTUGAL: SCHUNK Intec S.L.U.
Tel. +34-937 556 020 · Fax +34-937 908 692
info@es.schunk.com · www.es.schunk.com
SWEDEN: SCHUNK Intec AB
Tel. +46-8-554-42100 · Fax +46-8-554-42101
info@se.schunk.com · www.se.schunk.com
SWITZERLAND, LIECHTENSTEIN:
SCHUNK Intec AG
Tel. +41-523543131 · Fax +41-523543130
info@ch.schunk.com · www.ch.schunk.com
TURKEY: SCHUNK Intec
Tel. +90-2163662111 · Fax +90-2163662277
info@tr.schunk.com · www.tr.schunk.com
USA: SCHUNK Intec Inc.
Tel. +1-919-572-2705 · Fax +1-919-572-2818
info@us.schunk.com · www.us.schunk.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SCHUNK ELKE 24
Summary of Contents for SCHUNK ELKE 24
- Page 1 Seite 1 Montage- und Betriebsanleitung Operating manual Elektrische Kontrolleinheit ELKE 24 / ELKE 24 S Electrical Control Unit ELKE 24 / ELKE 24 S Elektrische Kontrolleinheit Type ELKE 24 / ELKE 24 S Electrical Control Unit Type ELKE 24 / ELKE 24 S...
- Page 2 Sicherheitshinweise Safety information 1. Die ELKE 24 ist nach dem Stand der Technik zum Zeit punkt 1. The ELKE 24 is built according to the level of technology der Auslieferung gebaut und betriebssicher. Gefahren available at the time of delivery and is safe to operate.
- Page 3 Seite 3 11. Reparaturen der ELKE 24 dürfen nur vom Her- 11. Repairs to the ELKE 24 may only be carried out steller bzw. von ihm autorisierten Reparaturstellen by the manufacturer or by an authorised repair work- vorge nommen werden. Unbefugtes Öffnen und un- shop.
- Page 4 Seite 4 Schlüsselschalter: Key switch: Der Schlüsselschalter beeinflusst das Verhalten der LED und The key switch affects the behaviour of the LED and the des Ausgangs »Gespannt«. „gripped“ output. Steht der Schalter in Position »1«, so ist die Funktion »Innen- If the switch is in position „1“, the „internal gripping“...
- Page 5 „Gripped“ signal does not change to High. Signal »gespannt« geht nicht auf High. Standards: Normen: The ELKE 24 complies with the relevant EU standards. The Die ELKE 24 entspricht den zutreffenden EU-Normen. relevant USA standards were not taken into account. Entsprechende USA-Normen wurden nicht berücksichtigt.
- Page 6 Seite 6 ELKE 24 ESAY +Vcc OUTPUT 0 Volt INPUT X5 = X1 = Stecker zu Maschine Buchse zum Fußschalter plug to the machine bushing to the foot switch Open Closed Fußschalter/SPS Ausgang foot switch/PLC output Kunden SPS Anschluss Customer PLC connection...
- Page 7 Zur Optimierung der Einheit muss der Flusswächter ent- The flow monitor settings must be optimised for the connected sprechend dem angeschlossene Futter eingestellt werden. chuck. Schunk carries out this optimisation work before Diese Optimierung erfolgt vor Auslieferung durch die Firma delivery.
