HIKOKI R36DB Handling Instructions Manual

Cordless cleaner
Hide thumbs Also See for R36DB:
Table of Contents

Advertisement

Quick Links

Download this manual

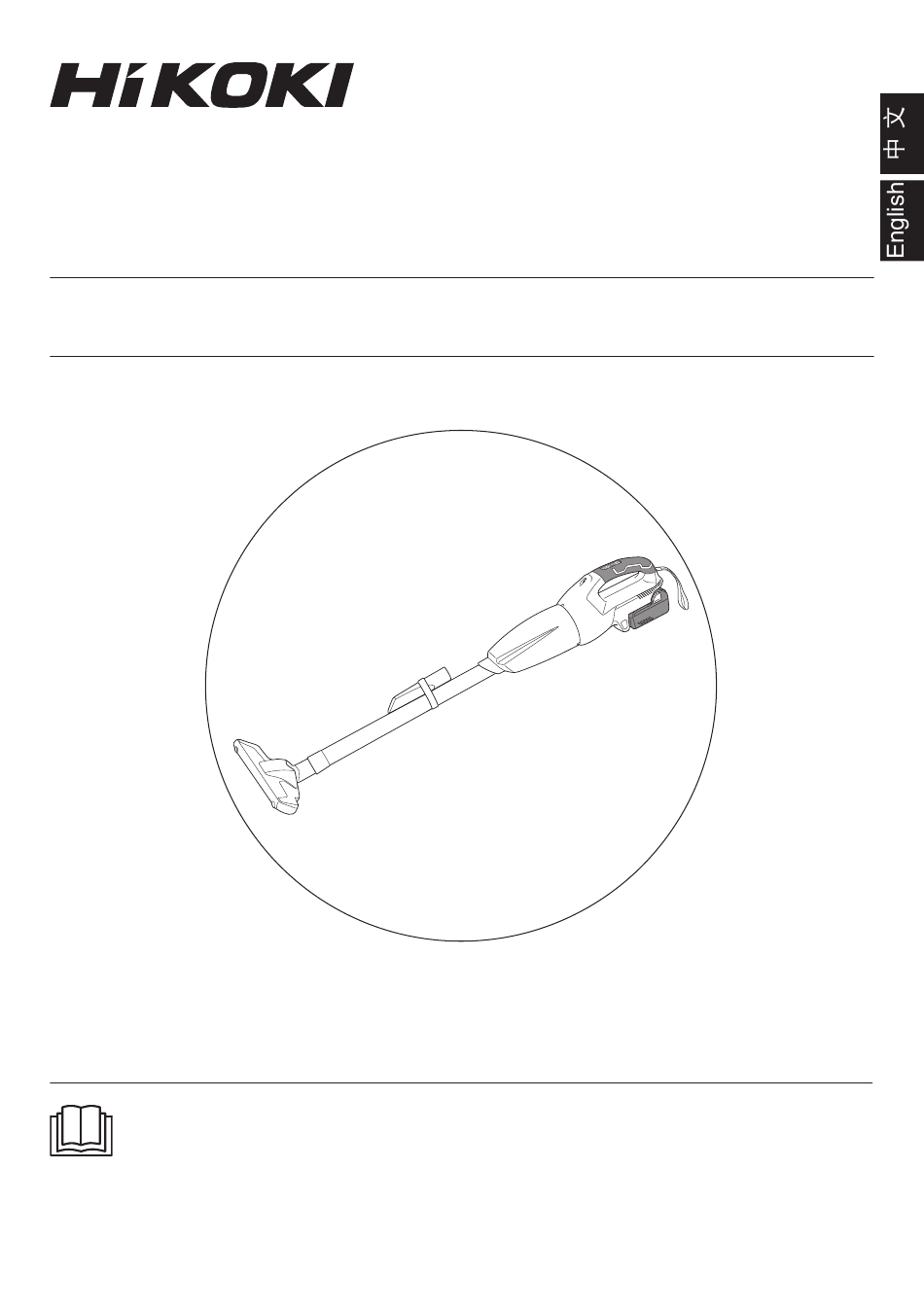

充电式吸尘器
Cordless Cleaner
R36DB
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R36DB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI R36DB

Summary of Contents for HIKOKI R36DB

  • Page 1 充电式吸尘器 Cordless Cleaner R36DB 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 充电式吸尘器通用安全警告.....2 电池的拆卸／安装法........9 充电式吸尘器的使用注意事项....4 充电..............10 其他安全警告...........4 作业之前............12 锂离子电池使用注意事项......5 开关面板............13 锂离子电池运输..........6 使用方法............14 USB 设备连接器使用注意事项 ....7 清空集尘盒.............17 符号...............7 USB 设备的充电方法 ........18 零件名称.............7 维护和检查.............19 规格...............8 故障排除............22 标准附件.............9 选择附件............25 用途...............9 充电式吸尘器通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 1) 工作场地的安全 a) 保持工作场地明亮。 黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电器。 电器产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电器。...
  • Page 3 中文 3) 人身安全 a) 保持警觉，当操作电器时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电器。 在操作电器时瞬间的疏忽会导致严重人身伤害。 b) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电器。 4) 吸尘器使用和注意事项 a) 不要滥用电器，根据用途使用适当的电器。 选用适当设计的电器会使你工作更有效、更安全。 b) 如果开关不能接通或关断电器电源，则不能使用该电器。 不能用开关来控制的电器是危险的且必须进行修理。 c) 在进行任何调节、更换附件或贮存电器之前，必须将电池盒与电器脱开。 这种防护性措施将减少电器意外起动的危险。 d) 将闲置不用的电器贮存在儿童所及范围之外，并且不要让不熟悉电器或 对这些说明不了解的人操作电器。 电器在未经培训的用户手中是危险的。 e) 保养电器。检查运动件是否调整到位或卡住，检查零件破损情况和影响 电器运行的其他状况。 如有损坏，电器应在使用前修理好。 许多事故由维护不良的电器引发。 f) 按照使用说明书，考虑作业条件和进行的作业来使用电器和附件等。 将电器用于那些与其用途不符的操作可能会导致危险。 5) 电池盒的使用和注意事项 此电器仅可使用附带的或本公司规定的锂电池来供电。 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电器。 使用其他电池盒会发生损坏和着火危险。...

  • Page 4: 充电式吸尘器的使用注意事项

    中文 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的电器存放在儿童和体弱人士接触不到的地方。 充电式吸尘器的使用注意事项 1. 请勿吸下列物品 ： 否则可能会造成起火或受伤。 ○ 液体（如水、油）或潮湿的碎片。 ○ 研磨或切割金属时产生的火花。 ○ 点燃的香烟等高温物品。 ○ 易燃物质 ( 汽油、 稀释剂、 苯、 煤油、 油漆等 )、 爆炸性物质 ( 甘油三硝酸酯等 )、 可燃物质 ( 铝、锌、镁、钛、红磷、黄磷、赛璐珞等 )。 ○ 尖锐物体，如指甲、剃刀或玻璃。 ○ 水泥粉和调色剂等固体物质以及金属粉末和碳粉等传导性细粉尘。 2. 使用前请正确装入过滤器。请勿在未装上过滤器或装在错误位置上的情况下 使用本产品，也勿使用撕裂的过滤器，否则可能会造成马达烧坏等问题。 3. 本电器仅适用于室内。 切勿将其用于室外。 请勿在雨中使用。 请远离水或油。 否则可能导致故障，因为本电器不防水。...

  • Page 5: 锂离子电池使用注意事项

    中文 8. 请勿将异物插入充电器的通风口。若将金属异物或易燃物插入通风口 , 将会 引起触电事故或使充电器受损。 9. 长时间连续使用本机，可能导致机体过热，对马达及开关造成损害。因此， 机壳变热时，请让工具休息一段时间。 10. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 11. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 12. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。 13. 请在-5－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 在下述的 1 至 3 情况下，在使用本产品时，即使其已开启，电机仍可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在此情况下，将工具关闭并消除过载的 可能原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。...

  • Page 6: 锂离子电池运输

    中文 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 电池盖 警告！ 通风孔 如果导电异物接触到锂离子电池的端子，电池可能短路， 并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 如铁线和铜线。 端子 电池 插销 ○...

  • Page 7: Usb 设备连接器使用注意事项

    中文 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本电器。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 直流电 读使用说明书。 额定电压 警告 零件名称 1. 吸尘器 开关面板 LED 灯 指示灯 机壳 集尘盒 缝隙吸嘴 带子 延长管 铭牌 电池 地面吸嘴 进气 电机 端口 吸嘴座 图...
  • Page 8 端子 电池 插销 铭牌 <BSL36A18> <UC18YSL3> 图 4 图 5 规格 吸尘器 R36DB 型式 电压 DC 马达 马达 约 15 分钟 3 ( 高 ) 连续工作时间 约 30 分钟 2 ( 中 ) ( 电池 : 使用 BSL36A18 时 ) 约...

  • Page 9: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 R36DB R36DB (XC) (NN) 充电器 (UC18YSL3) — 电池 (BSL36A18) — 电池盖 — 地面吸嘴 缝隙吸嘴 延长管 （包含吸嘴座） 吸嘴座 标准附件可能不预先通告而已予更改。 用途 ○ 干燥表面的轻负荷吸尘 电池的拆卸／安装法 1. 电池的拆卸法 把手 请先紧抓住把手、然后再推压电池插销 以拆下电池 ( 参照图 6)。 电池 注意！...
  • Page 10 中文 充电 使用电器之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，充电指示灯闪烁红 色（间隔为 1 秒） 。 充电指示灯 2. 将电池插入充电器。 如 图 7 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 导轨 电池完全充电后，充电指示灯将持续点亮呈绿色。 ( 参照 表 2) 图 7 (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁...
  • Page 11 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 BSL1815S : 15 充电时 BSL1415S : 15 BSL1815 : 15 间（环...

  • Page 12: 作业之前

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 作业之前 1. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 2. 安装和拆卸过滤器 使用本产品前，请检查过滤器是否妥善安装。 (1) 取下集尘盒 ( 图 8) 从进气端口观看灰尘盒，将其逆时针旋转约 120 度，将灰尘盒和外壳上 的凸起标记对准，然后将其拉下。...

  • Page 13: 开关面板

    中文 (4) 安装过滤器 ( 图 11) 安装过滤器时，沿水平方向用力按压机壳的突起处。然后旋转过滤器， 直到突起处固定在机壳的凹槽中。 旋转使之 机壳凹槽 紧固 突起 过滤器 过滤器支架 推进 机壳凹槽 突起 图 (5) 安装集尘盒 ( 图 12) 将集尘盒安装在机壳上， 对准两处凸痕。 然后顺时针旋转集尘盒约 120 度。 凸痕 对准 凸痕 集尘盒 机壳 集尘盒 顺时针旋转 * 安装集尘盒时， 约120度 也可以将吸嘴朝上。 图 12 注...

  • Page 14: 使用方法

    中文 连续工作时间 模式 指示灯 BSL36A18 3 ( 高 ) 约 15 分钟 2 ( 中 ) 约 30 分钟 1 ( 低 ) 约 60 分钟 * 连续工作时间因电池状况而异。请参照表格。 2. 指示灯 ( 图 14) Ø 关于过滤器清洁的通知 图 14 如果过滤器堵塞并且吸力降低，则指示灯将亮起，并且 LED 灯将闪烁。 如果此情况发生，...
  • Page 15 中文 2. 安装吸嘴 ( 图 16) 通过操作，将吸嘴插入产品的吸入口。不安装吸嘴也可使用本电器。 注 ： 安装吸嘴或延长管时，按照箭头指示的方向插入。( 图 17) 拆下时，按照箭头指示的方向扭转。 按照相反的方向扭转将导致集尘盒与机壳分离。 延长管 吸嘴和延长管 扭转方向 吸嘴 插入 拆下 机壳 集尘盒 图 16 图 17 3. 安装电池 ( 图 18) 如下图所示，将电池插到底直到听见喀哒声。 4. 启动本电器 ( 图 19) 根据需要按下模式按钮。 （参照第 13 页的“开关面板” ） 开关...
  • Page 16 中文 ○ 在某些表面上使用 3 模式时， 吸力可能会使动作感觉沉重。如果此情况发生， 请切换至 2 或 1 模式。 5. 剩余电池电量指示灯 剩余电池电量 剩余电池电量 (1) 电池 指示灯开关 指示灯 可以按下剩余电池电量指示灯开关点亮指示 灯，查看电池的剩余电量。 （图 20，表 4） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。 显示板 环境温度和电池状态可能会对剩余电池电量 产生轻微的影响，因此，建议您仅将指示灯 作为参考。 注 ： 此外，充电器上的剩余电池电量指示灯可能 有所不同。 图 20 表 4 指示灯状态...

  • Page 17: 清空集尘盒

    中文 清空集尘盒 警告！ ○ 为了防止事故，请务必关闭电源，并从本电 取下 器中取出充电电池。 集尘盒 注意 ! 机壳 ○ 请勿让集尘盒受到强烈冲击，否则会造成变 形或损坏。 将吸入口朝下 ○ 请经常清空集尘盒，并保持本电器和过滤器 等的清洁，否则可能会降低吸尘效率或造成 灰尘 马达的故障或发出异味。 1. 旋转集尘盒，将其从机壳取下。( 图 21) 集尘盒 注 ： 图 21 取下集尘盒时，将吸入口朝下，倒出灰尘。 2. 处理集尘盒中的灰尘。 3. 若处理灰尘后无法重新盖上吸嘴，请清洁过滤器。 4. 将过滤器和集尘盒安装到机壳。 高效清除灰尘 ( 图 22) 将集尘盒前后...

  • Page 18: Usb 设备的充电方法

    中文 USB 设备的充电方法 警告 ! ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用充电器时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔下 USB 设备。 否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。 ○ 根据设备类型，可能无法对部分 USB 设备进行充电。 (1) 选择充电方式 根据所选的充电方式，将电池插入充电器或连接电源线插入插座。 ○ 将 USB 设备插入插座进行充电 ( 图 23-a)。 ○...

  • Page 19: 维护和检查

    中文 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。( 图 25) ○ 用橡胶盖盖住 USB 端口。 橡胶盖 USB 线 USB 端口 图 25 维护和检查 警告！ 维护和检查前请务必关闭开关。 1. 清洁过滤器 如果即使清空集尘盒后吸尘效率也不理想，请取下过滤器，并用冷水或温水 清洗。( 水温应为不烫手。) 清洗后，在阴凉处晾干。( 图 26-a) 或可使用气枪或类似工具由内向外吹除附着在过滤器上的任何碎屑。 （图 26-b） 注 ： ○ 请勿用洗涤机清洗过滤器。 ○...
  • Page 20 中文 2. 清洁风扇过滤器（图 27） 如风扇过滤器上沾有灰尘，请拿起吸尘器，使风扇过滤器朝下，以免灰尘进 入电机，同时用小刷子（如用过的牙刷）轻轻清洁。 使用牙刷或类似工具清洁 （请勿用力刷洗） 请 勿 拆 卸 风 扇 过 滤 器 和 过 滤 器 支 架。 另请清洁导轨 上的灰尘 将风扇过滤器 朝下 过滤器支架 图 27 3. 检查地面吸嘴 检查地面吸嘴，确认其刀刃未脱落。如果刀刃脱落，将其压入，直至其卡在 突起处。 在刀刃脱落的情况下使用，可能会造成脏污。 更换刀刃时，从导轨的凹口开始将其插入，并沿凹槽穿入。确保没有垂落。 （图 28） 凹口 导轨凹槽 刀刃...
  • Page 21 中文 6. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 7. 清理外部 在工具脏污时，使用柔软的干布或用肥皂水润湿的布进行擦拭。切勿使用氯 溶液、汽油或稀释剂，以免塑胶部分溶化。 8. 存放 请将充电式吸尘器存放在温度低于 50℃、儿童无法拿到的地方。 竖立放置本电器时，请将电器的带子挂到挂钩上。 注 ： ○ 请勿将本电器存放在儿童可以轻易触碰或取出的地方。 ○ 请勿将本电器存放在潮湿或可能被雨淋湿的地方。 ○ 请勿将本电器存放在阳光直射或温度变化较大的地方。 ○ 请勿将本电器与易燃易爆的挥发性物质一同存放。 ○ 若无带子固定，请勿将本电器靠在墙上。( 图 29) 否则电器可能会摔落导致损坏。 错误 ! 正确 靠墙放置 使用带子 固定 图 29 注...

  • Page 22: 故障排除

    中文 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电器时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电器的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电器的安全性和使用性能。 故障排除 如果吸尘器操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向 经销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 吸尘器无法运行 没有剩余电池电量 为电池充电 吸尘器突然停止 风扇被灰尘堵塞引起设备过 联系经销商并安排拆卸和清 载。 洁作业。 电池过热。 让电池冷却。 集尘盒已满。 清除灰尘。 吸力不足 吸嘴堵塞。 取出堵塞物。...
  • Page 23 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 24 中文 现象 可能的原因 解决办法 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。 使用电源插座作为电源对 USB 设备进行充电时，电池 插入充电器。 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。...

  • Page 25: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36A18 UC18YSL3 产品编号 ： 329897 锂电池 (14.4V－18V) 电池盖 充电器 产品编号 ： 375373 产品编号 ： 375371 软管 刷头挂架 产品编号 ： 375375 产品编号 ： 375372 延长管（短） 圆刷头 产品编号 ： 375374 产品编号 ： 376509 角接头 过滤器 错误 ! * 不可将角接头直接安装到主要组...

  • Page 26: Safety Warnings For Cordless Cleaner

    English CONTENTS SAFETY WARNINGS FOR CORDLESS CLEANER ........26 PRECAUTIONS FOR CORDLESS CLEANER ..........28 ADDITIONAL SAFETY WARNINGS .............29 CAUTION ON LITHIUM-ION BATTERY ............30 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......31 USB DEVICE CONNECTION PRECAUTIONS ..........32 SYMBOLS ....................32 NAME OF PARTS..................32 SPECIFICATIONS ..................33 STANDARD ACCESSORIES ...............34 APPLICATIONS ....................34 BATTERY REMOVAL / INSTALLATION ............35 CHARGING ....................35...
  • Page 27 English Electrical safety a) Charger plugs must match the outlet. Never modify the plug in any way. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Do not expose appliances to rain or wet conditions. Water entering an appliance will increase the risk of electric shock. Do not abuse the cord of charger.

  • Page 28: Precautions For Cordless Cleaner

    English Battery pack use and care Power can only be supplied to this appliance using the included lithium battery or one that is designated by our company. a) Recharge only with the charger specifi ed by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fi re when used with another battery pack.

  • Page 29: Additional Safety Warnings

    English Do not use the appliance with its suction opening or exhaust opening obstructed. The temperature of the motor may rise abnormally, causing troubles such as deformation of parts or motor burnout. Do not operate the appliance when the suction opening is blocked. The motor may overheat, causing deformation of parts or malfunction of the motor.

  • Page 30: Caution On Lithium-Ion Battery

    English ○ When suspending operation or after use, do not leave the tool in an area where it may be exposed to falling swarf or dust. Doing so could cause a short circuit that could result in smoke emission or ignition. 13.

  • Page 31: Regarding Lithium-Ion Battery Transportation

    English 10. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi re or explosion. Store your battery in a cool, dry place, away from combustible and fl ammable items. Corrosive gas atmospheres must be avoided.

  • Page 32: Usb Device Connection Precautions

    English USB DEVICE CONNECTION PRECAUTIONS When an unexpected problem occurs, the data in a USB device connected to this product may be corrupted or lost. Always make sure to back up any data contained in the USB device prior to use with this product. Please be aware that our company accepts absolutely no responsibility for any data stored in a USB device that is corrupted or lost, nor for any damage that may occur to a connected device.

  • Page 33: Specifications

    Guide rail Terminals Battery Nameplate Latch <BSL36A18> <UC18YSL3> Fig. 4 Fig. 5 SPECIFICATIONS CLEANER Model R36DB Voltage 36 V Motor DC motor 3 (HIGH) Approx. 15 min Continuous operating time 2 (MID) Approx. 30 min (Battery: using BSL36A18) 1 (LOW) Approx.

  • Page 34: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 R36DB R36DB (XC) (NN) Charger (UC18YSL3) — Battery (BSL36A18) — Battery cover — Flooring Nozzle Crevice Nozzle Extension Pipe...

  • Page 35: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Handle Hold the handle tightly and push the battery latches to remove the battery (see Fig. 6). Battery CAUTION Never short-circuit the battery. Insert Battery installation Push Match the battery with the unit's groove and fi rmly press Latch Pull out the battery in until you hear a click (see Fig.
  • Page 36 English Charging When inserting a battery in the charger, the charge indicator lamp will blink in blue. When the battery becomes fully recharged, the charge indicator lamp will light up in green. (See Table 2) Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery.
  • Page 37 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 38: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.
  • Page 39 English Hold here Filter Filter Turn clockwise Protruding marks free of Dust Remove debris Filter and dust Case Connector free of Housing damage Housing Filter holder Rubber not Remove deteriorated Intake Port Tighten Fig. 8 Fig. 9 Fig. 10 (4) Install the fi lter (Fig. 11) When installing the fi...

  • Page 40: The Switch Panel

    English THE SWITCH PANEL CAUTION Do not subject the switch panel to shock or damage. Switch Panel Switch operation (Fig. 13) Indicator Lamp The vacuum of the appliance can be switched HIGH Mode between three stages of operation, depending on your need.

  • Page 41: How To Use

    English HOW TO USE WARNING To prevent accidents when installing or removing the rechargeable battery, make sure that the appliance is switched off . CAUTION ○ Make sure that the rechargeable battery Filter is properly installed. If not properly installed, the battery may fall out, causing injury.
  • Page 42 English Install the battery (Fig. 18) As shown in the diagram below, fi rmly insert until a click is heard. Switch on the appliance (Fig. 19) Press the button for the mode you wish to operate. (See “THE SWITCH PANEL” on page 40.) Switch LED light Battery...
  • Page 43 English Table 4 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75%. Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25%. Blinks ;...

  • Page 44: Emptying The Dust Case

    English EMPTYING THE DUST CASE WARNING ○ To prevent accidents, make sure the power is switched off and remove the rechargeable battery from the appliance. CAUTION Remove ○ Do not subject the dust case to strong impacts Dust Case as this may cause deformation or damage. Housing ○...

  • Page 45: How To Recharge Usb Device

    English HOW TO RECHARGE USB DEVICE WARNING ○ Prior to use, check the connecting USB cable for any defect or damage. Using a defective or damaged USB cable can cause smoke emission or ignition. ○ When the charger is not being used, cover the USB port with the rubber cover. Buildup of dust etc.

  • Page 46: Maintenance And Inspection

    English When charging is completed ○ To verify charge status, check the USB device. ○ Unplug the power cord from the electrical outlet. (Fig. 25) ○ Place the rubber cover over the USB port. Rubber cover USB port USB cable Fig.
  • Page 47 English Cleaning the fan fi lter (Fig. 27) If there is dust on the fan fi lter, hold the cleaner with the fan fi lter pointing downwards to keep dust from entering the motor and lightly clean with a small brush such as a used toothbrush. Clean with a toothbrush or similar tool (Do not brush vigorously) Do not detach the...
  • Page 48 English Inspection of terminals (tool and battery) Check to make sure that swarf and dust have not collected on the terminals. On occasion check prior, during and after operation. CAUTION Remove any swarf or dust which may have collected on the terminals. Failure to do so may result in malfunction.

  • Page 49: Troubleshooting

    TROUBLESHOOTING Use the inspections in the table below if the cleaner does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom...
  • Page 50 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs.
  • Page 51 English Symptom Possible cause Remedy The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off and low. has capacity remaining. the USB device has Plug the charger’s power plug into stopped charging. an electric socket.

  • Page 52: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL36A18 UC18YSL3 Part Number: 329897 Battery (14.4 V–18 V) Battery cover Charger Part Number: 375373 Part Number: 375371 Flexible Hose...
  • Page 56 服务中心 高壹工机商业 ( 上海 ) 有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan 编号：C99745521 G 发行日期：2022年5月 中国印刷...
