Related Manuals for Hans Grohe Raindance C 284281 Series
Summary of Contents for Hans Grohe Raindance C 284281 Series

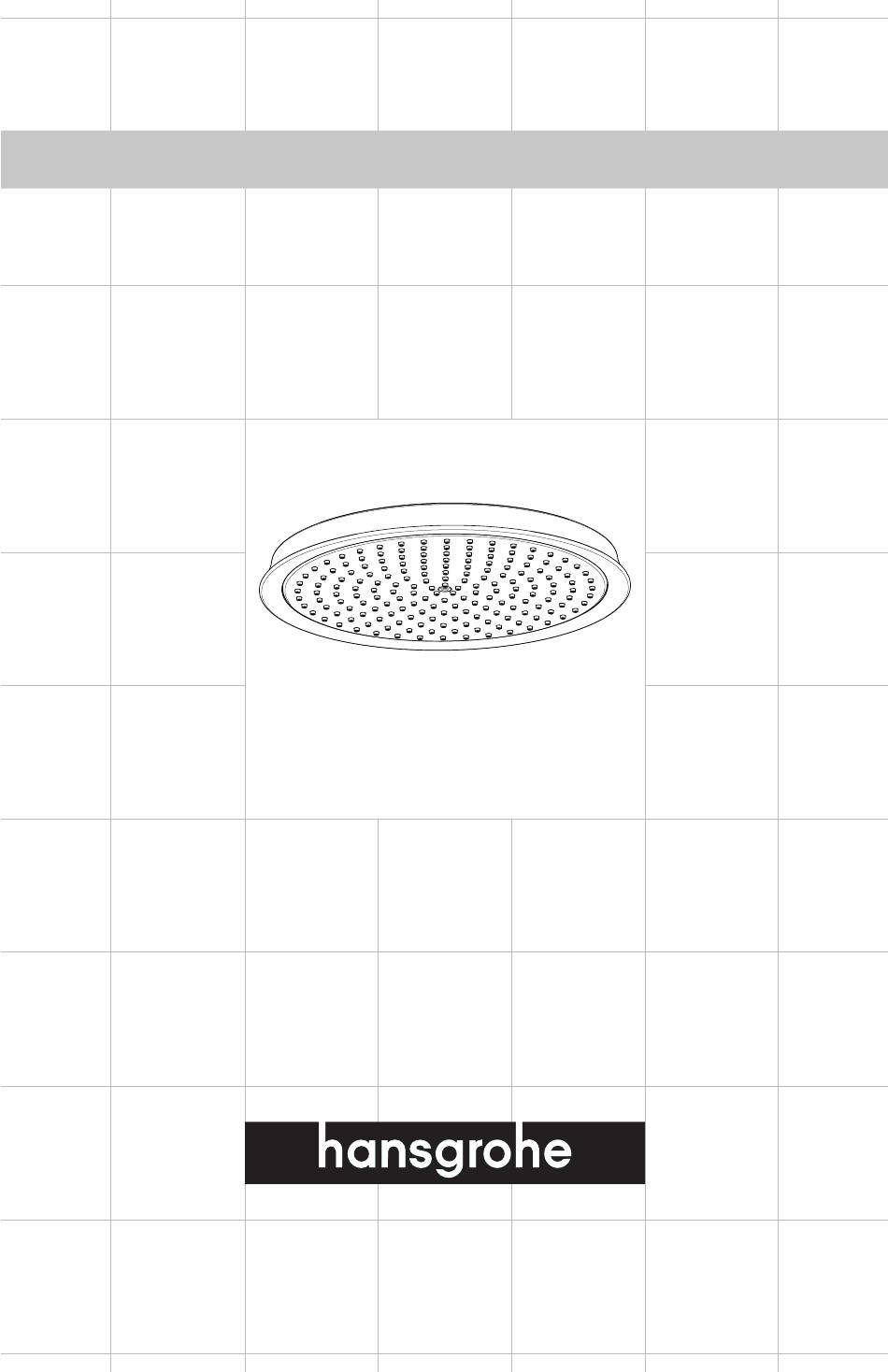

- Page 1 Installation Instructions / Warranty Raindance C 28428XX1 28427XX1 28421XX1...
-
Page 2: Installation Considerations
28428XX1 28427XX1 28471XX1 Technical Information / Données techniques / Datos técnicos Flow rate (per spray Capacité nominale Caudal máximo 2.5 gpm mode) 9.4 liters/min Installation Considerations • For best results, Hansgrohe recommends that no higher than 120°F. In Massachusetts, the this unit be installed by a licensed, profes- maximum output temperature of the shower sional plumber. -
Page 3: Consideraciones Para La Instalación
À prendre en considération pour l’installation • Pour de meilleurs résultats, Hansgrohe recom- du robinet de douche ne doit pas excéder mande que ce produit soit installé par un 120°F. Au Massachusetts, la température de plombier professionnel licencié. sortie maximale du robinet de douche ne doit pas excéder 112°F. -
Page 4: Installation / Installation / Instalación
Installation / Installation / Instalación Install the showerhead on the showerarm. Installez la pomme de douche sur le bras de douche. Instale la ducha de mano en el brazo de ducha. Tighten the safety screw using a 2 mm Allen wrench. - Page 5 Cleaning / Nettoyage / Limpiar Remove scale deposits in the spray channels Q U ICK by rubbing across the channels using a finger or a sponge. C L E A N Si les canaux de jet deviennent entartrés, frottez-les avec les doigts ou à l’aide d’une éponge pour en déloger les dépôts.
- Page 6 To remove scale deposits, soak the spray face in a commercial scale remover, such as Lime-Away or CLR. Follow the label instructions on the remover. Si la face des jets s’entartre, faites-la tremper dans un détartrant commercial, tel que Lime- Away ou CLR.
- Page 7 Install the showerhead. Flush the showerhead with clear water for at least one minute. Installez la douchette et faites-la fonctionner pendant au moins une minute. Instale la ducha de mano y lávela durante un minuto como mínimo. Clean the air injector / Nettoyage de l’injecteur d’air / Limpieza del inyector de aire Remove the cover using a strap wrench.
- Page 8 Remove the seal. Enlevez le joint étanche. Retire el sello. Remove the air injector screw using a philips screwdriver. Remove the air injector. Retirez la vis de l’injecteur d’air à l’aide d’un tournevis Philips. Retirez l’injecteur d’air. Retire el tornillo del inyector de aire con un destornillador Phillips.
- Page 9 Rinse the air injector with clear water. Rincez-le à l’eau claire. Enjuague el inyector de aire con agua limpia. Install the air injector and screw. .75 Nm Installez l’injecteur d’air et la vis. Instale el inyector de aire y el tornillo. Install the seal.
- Page 10 Install the ball joint. Tighten the ball joint using a strap wrench. 16.5 Nm Installez le joint sphérique. Serrez le joint sphérique à l’aide d’une clé à sangle. Instale la articulación de rótula. Apriete la articulación de rótula con una llave de correa. Install the cover.
- Page 11 Cleaning Recommendation for Hansgrohe Products Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning. Cleaning Materials for Faucets and Showers Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning faucets and showers:...
- Page 12 Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire. • Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de robinetterie plus longtemps que nécessaire. •...
-
Page 13: Limited Lifetime Consumer Warranty
Limited Lifetime Consumer Warranty This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either the United States or Canada. - Page 14 Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from State to State. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
- Page 16 Hansgrohe, Inc. • 10 Bluegrass Lakes Parkway • Alpharetta, GA 000 Tel. 0-0-0 • Fax 0-0- www.hansgrohe-usa.com...
