Gemsy GEM5590 Series Operating Instructions Manual

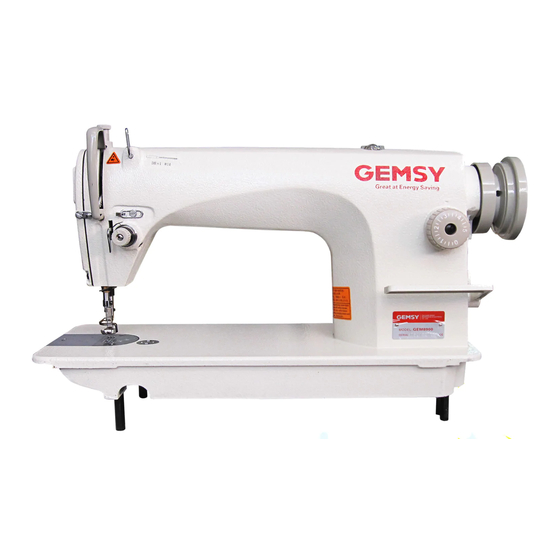

High speed single needle lockstitch machine
Hide thumbs
Table of Contents

Advertisement

Quick Links

5590 SERIES
8900 SERIES
HIGH SPEED SINGLE NEEDLE
LOCKSTITCH MACHINE
高速单针平缝机

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GEM5590 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Gemsy GEM5590 Series

Summary of Contents for Gemsy GEM5590 Series

  • Page 1 5590 SERIES 8900 SERIES HIGH SPEED SINGLE NEEDLE LOCKSTITCH MACHINE 高速单针平缝机...
  • Page 2 非 常 感谢您 购 买本公 司 的工业 缝 纫机。 在使用 缝 纫机之 前 ，请仔 细 阅读<为了 您 的安全 使 用>和使用 说 明书。 工 业 缝纫机 的 特性之 一 ，是要 在 机针和 旋梭等 运 动零部 件 附近进 行 操作， 而 这些零 部 件很容 易 引起 受 伤的 危...
  • Page 3 Thank you very much for buying our sewing machine.Before using your new machine,please read the safety instructions below and the explanations given in the Operation Instruction. With industrial sewing machines,it is normal to carry out work while positioned directly in front of moving parts such as the needle and thread take-up lever,and consequently there is always a danger of injury that can be caused by these parts.Follow the instructions from training personnel and instructors regarding safe and correct operation before operating the machine so that you will know how to use it correctly.
  • Page 4 安全注意事项 危险 打 开控制 箱盖时 ， 必须先 关 闭电源 开 关并将 电 源插头 从 插座上 拔 下， 至 少等待5分 钟 后，再 打 开控 制 箱盖。 触摸带 有 高电压 的 区域将 会 造成人 员 伤亡。 注意 使用环境 应避免在强电气干扰源(如高频焊机)的附近使 缝 纫机的 最 佳工作 环 境是 相...
  • Page 5 Notes On Safety DANGER Wait at least 5 minutes after turning off the power switch and disconnecting the power cord from the wall outlet before opening the face plate of the control box. Touching areas where high voltages are present can result in severe injury. CAUTION Environmental requirements The ambient temperature should be within the range...
  • Page 6 安全注意事项 注意 缝纫 本 缝 纫机仅 限 于接 受 过安全 操 作培训 的 人员使 为了安全起见，在使用本缝纫机之前，请安装 用 。 保护装置。如果未安装这些安全装置就使用缝 纫机，会造成人身伤害及缝纫机损坏。 本缝纫机 不能用 于除缝纫以外的任何 其他用 缝纫过程中不要触摸任何活动部件或将物件靠 途。 在运动部件上，因为这会导致受伤或缝纫机损 坏。 发生下列情况时，请切断电源。否则误按动启 如果 缝 纫机操 作 中发生 误 动作， 或 者听到 异常 ！ 动开关，缝纫机动作会导致受伤。 的噪...
  • Page 7 Notes On Safety CAUTION Sewing This sewing machine should only be used by If using a work table which has casters, the casters operators who have received the necessary training should be secured in such a way so that they cannot move.

  • Page 8: Table Of Contents

    1.油盘的安装 ..........Installation 2.机器的润滑...

  • Page 9: 油盘的安装 Installation

    使 用 说明书 Operation Instruction 1.油盘的安装 Installation 油盘的安装 1) 油盘应搁在工 作台凹槽四角 。 2) 如图所示,将两只油盘支 座①用油盘座 钉②固定 在 A 的一边（朝 操作者一边） ，将两只油盘 支座③用 油盘座钉② 固定在 B 一边（用 机头连接钩接 合一边）， 最后把油盘 ④放在其上。 Installing the oil pan 1) The oil pan should rest on the four corners of the machine table groove.

  • Page 10: 机器的润滑 Lubrication

    使 用 说明 书 Operation Instruction 2.机器的润滑 Lubrication 1.润滑 须 知： 开 车 前： 向 油 盘①内 加缝纫 机 油（1 0号白油 ） 至H I G H记号 部 位A。 2 ) 当 油 面低于LOW记 号B， 应再加 油 。 3 ) 加 油 后，开 动机器 ， 应看到 油 液飞溅 到 油窗② 上 ， 说...

  • Page 11: 旋梭油量的调整 Adjusting The Amount Of Oil Supplied To The Hook

    使 用 说明 书 Operation Instruction 3.旋梭油量的调整 Adjusting the amount of oil supplied to the hook 1 ) 未 使 用 的机 器 应进 行 约3分钟的空载(适当 的断 续 ①油量确认专用纸 运 转)。 ①Amount of oil confirmation paper 2 ) 油 量 纸 必须 在 机器 运 转状 态 下 插入 。 3 ) 确...

  • Page 12: 机针的装法 Attaching The Needle

    使 用 说明 书 Operation Instruction 4.机针的装法 Attaching the needle 为 了防 止缝纫 机的 意 外起动，请 关掉 电源之 后进 行操 作 注意 Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the CAUTION sewing machine.

  • Page 13: 面线的穿法 Threading The Machine Head

    使 用 说 明 书 Operation Instruction 6.面线的穿法 Threading the machine head 为 了防 止缝纫 机的 意外起动， 请 关掉 电源之 后进 行操 作 注意 Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the CAUTION sewing machine.

  • Page 14: 缝线张力 Thread Tension

    使 用 说明 书 Operation Instruction 8.缝线张力 Thread tension 1.面线张力的调节: 1) 根据不同的缝制条件，用夹线螺母来调整面线张 力。 2) 若把螺母①按顺时针方向(即A方向)转动时，面 线张力将增大。 3) 若把螺母①按逆时针方向(即B方向)转动时，面 线张力将减少。 2.底线张力的调节: 1) 将夹线螺钉②朝顺时针方向(即C方向)转动时，底 线张力将增大。 2) 将夹线螺钉②朝逆时针方向(即D方向)转动时，底 线张力将减少。 ② ① 1. Adjusting the needle thread tension 1) Adjusting the needle thread tension using tension adjust nut ①according to the sewing specifications.

  • Page 15: 压脚扳手 Hand Lifter

    使 用 说明 书 Operation Instruction 10.压脚扳手 Hand lifter 1) 停车后， 将压脚扳 手①朝 A 方向转动， 使压脚 抬 起。 2) 压脚的抬 起量约5.5毫米。 3) 当压脚扳 手①朝 B 方向转动时，压脚将 放回原 来 位置 。 ① 对 膝提压 脚而言，压脚的抬起量 约为 10 毫米，最 大抬 起量约为 13 毫米。 1) To stop the machine with its presser foot up, turn hand lifter ①...

  • Page 16: 13.送料牙的高度 Height Of The Feed Dog

    使 用 说明 书 Operation Instruction 13.送料牙的高度 Height of the feed dog 1) 送料牙应比针板高出0.8～1.0毫米。对厚料而言， 其高出为1.0～1.2毫米。 ① 2) 缝制薄料时，送布牙伸出过高时容易起褶。 (推荐送料牙突出量：0.7～0.8毫米) 3) 调节送布牙的高度： ①旋松抬牙叉形曲柄①的紧固螺钉②。 ②上下移动牙架进行调节。 ③旋紧曲柄螺钉②。 (注意) 若曲柄螺钉紧固压力太小，会使抬牙叉形曲 ② 柄磨损。 a.送料牙 b.针板 中厚 料 0. 8- 1. 0mm medium-weight materials 1) The feed dog is factory-adjusted so that it jut out from the throat plate surface 0.8 to 1.0mm.For heavy-weight materials out 1.0 to1.2mm.

  • Page 17: Adjusting The Height Of The Presser Foot

    使 用 说明 书 Operation Instruction 1 4 .机 针与 旋梭的 关 系 Needle-to-hook relationship 2) (For a DB needle) Align market line A on needle bar ② with the bottom end of needle bar lower bushing ③, then tighten set screw ①. (For a DA needle) Align market line C on needle bar ②...

  • Page 18: Installing The Belt Cover And Bobbin Winder

    使 用 说明 书 Operation Instruction 17.皮带罩和绕线器的装法 Installing the belt cover and bobbin winder 为 了防 止缝纫 机的 意外起动， 请 关掉 电源之 后进 行操 作 注意 Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the CAUTION sewing machine.

  • Page 19: 保养 Cleaning

    使 用 说明 书 Operation Instruction 19.保养 Cleaning 为 了 爱护缝 纫 机，保 持 良好的 性 能，每 天都要 保 养机器 ， 如长时 间 放置， 请 按照下 面 的保养 顺 序进 行 。 The following cleaning operations should be carried out each day in order to maintain the performance of this machine and to ensure a long service life.
  • Page 20 使 用 说明 书 Operation Instruction 19.保养 Cleaning 12.定期打开面板。 13.用刷子或布清扫针杆①和针杆下轴套②上的堆积 纤维，打扫干净。 14.装上面板,用螺钉紧固。 ※如不定期清扫，有引起渗、漏油、污染织物的可 能。 12.To open face plate rehulauy. ② 13.Wipe off any fibre from needle bar and needle bar bush with a soft wike bush or a soft cloth. 14.Put fale plate back securely tighten the screw.

  • Page 21: 规格 Specifications

    使 用 说明 书 Operation Instruction 20.规格 Specifications 厚料(B) 用 途 中厚料(M) 厚料(H) For heavy-weight materials A p p l i c a t i o n For medium-weight materials For heavy-weight materials (big rotary hook) 缝 速 5 0 0 0 R P M 3 5 0 0 R P M 3 5 0 0 R P M s e w i n g s p e e d（m a x）...
  • Page 22 零件 目录 PARTS CONTENTS ............. 1.机壳分组件...
  • Page 23 1.机壳分组件 Arm Bed Components...
  • Page 24 1.机壳分组件 Arm Bed Components 序号 数 量 备注 图 号 名 称 DESCRIPTION REF NO. NOTE 面板 101.01-07 Face plate arm 面板垫 101.01-09 Brand plate gasket 面部防油板螺钉 11-60080320-01 Screw SM1/8×44 L=2.5 面部防油板 M型用 101.08-34 Arm oil shield 面部防油板 101.08-34XH H、B型用 Arm oil shield 挑线连杆销螺孔塞...
  • Page 25 1.机壳分组件 Arm Bed Components...
  • Page 26 1.机壳分组件 Arm Bed Components 序号 数 量 备注 图 号 名 称 DESCRIPTION REF NO. NOTE 101.01-01-02 机壳 101.01-01-01 底板 M、H型用 101.01-01-01XH 底板 B型用 44-00000001-00 安全 指示牌 Safety-indicating plate 101.12-23 上轴 保护套 Main shaft bushing 101.01-14 型号 牌铆钉 Model plate rivet 101.01-13 型号...
  • Page 27 2.上轴及挑线杆分组件 Main Shaft &Thread Take up Lever Components...
  • Page 28 2.上轴及挑线杆分组件 Main Shaft &Thread Take up Lever 序号 数 量 备注 图 号 名 称 DESCRIPTION REF NO. NOTE 1 1- 801 51 15 0-0 1 挑线连杆销 螺钉 Screw SM15/64x28 L=10.5 10 1. 02- 22 挑线杆组件（ 大） M型用 Thread take-up lever ASM. 1 0 1.0 2- 22X H 挑线杆组件（大...
  • Page 29 3.针杆、旋梭轴分组件 Needle Bar & Hook Driving Shaft Components...
  • Page 30 3.针杆、旋梭轴分组件 Needle Bar & Hook Driving Shaft Components 序号 数 量 备注 图 号 名 称 DESCRIPTION REF NO. NOTE 针杆上衬套孔塞 101.03-07 Rubber plug 针杆上衬套 101.03-06 Needle bar bushing rpper 针杆 M型用 101.03-10 Needle bar 针杆 H、B型用 101.03-10XH Needle bar 针杆连接柱...
  • Page 31 4.提压脚分组件 Hand Lifter Components...
  • Page 32 4.提压脚分组件 Hand Lifter Components 备注 序 号 数 量 图号 名 称 DESCRIPTION REF NO. NOTE 1 01 .04 -1 3 压脚扳手 and lifter 1 1-3 00 910 20 -01 压脚扳手螺钉 Screw SM9/64×40 L=10 3 1 -04 01 800 0-09 压脚扳手轴O形圈...
  • Page 33 5.送料分组件 Feed Mechanism Components...
  • Page 34 5.送料分组件 Feed Mechanism Components 序号 数 量 备注 图 号 名 称 DESCRIPTION REF NO. NOTE 倒送料连杆 M型用 101.07-12 Feed regulator connecting rod 倒送料连杆 101.07-12XH H、B型用 Feed regulator connecting rod 倒送料连杆销 101.07-10 M型用 Feed regulator pin 倒送料连杆销 H、B型用 101.07-10XH Feed regulator pin 送料连杆销螺钉...
  • Page 35 5.送料分组件 Feed Mechanism Components...
  • Page 36 5.送料分组件 Feed Mechanism Components 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 牙架组件 101.06-31-00 Feed bar ASM. 摆动板座复位板 101.07-24 M型用 Adjusting link spring guide 摆 动板座复位板螺 钉 M型 用 11-60110520-01 Screw SM11/64×40 L=5 拉簧 固定板 M型用 101.07-23 Feed spring hook 拉簧...
  • Page 37 6.润滑分组件 Oil Lubrication Components...
  • Page 38 6.润滑分组件 Oil Lubrication Components 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 油窗 101.08-25 Oil sight window 油窗O形圈 31-20024000-09 Rubber ring 上轴供油管 101.08-19 Main shaft oil tube 油泵安装螺钉 11-40150925-01 Screw SM15/64×28 L=9 供油管接头 101.08-18 Rubber joint 回油管夹螺钉 11-40120625-01 Screw SM3/16×28 L=6 回油毡夹...
  • Page 39 7.油盘分组件 Oil Reservoir Components...
  • Page 40 7.油盘分组件 Oil Reservoir Components 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 抬压脚顶销 10 1.0 9- 02 Knee press lifter rod 油盘 1 01 .0 9-0 1 Oil reservoir 油盘衬垫 1 01 .09 -0 3 Gasket 油 盘支座（小） 1 01.
  • Page 41 8.皮带罩、绕线器分组件 Belt Cover Bobbin Winger Components 8.皮带罩、绕线器分组件 Belt Cover Bobbin Winger Components 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 带轮前罩壳 101.12-04-00 Belt cover ,a 后罩壳支柱 101.12-11 Belt cover support 前罩壳安装架 101.12-05 Belt cover, a cap 木螺钉 101.12-08 Wood screw D=4.1 L=20 上轮后罩壳...
  • Page 42 9.线架分组件 Thread Stand Components 9.线架分组件 Thread Stand Components 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 线架组件 101.11-01 Thread stand ASM. 线盘芯 279.12-00-22 Spool retainer 线盘钉 279.12-00-23 Spool pin 线盘垫 279.12-00-24 Spool rest cushion 线圈托盘 279.12-00-25 Spool rest 螺钉...
  • Page 43 10.附件 Accessories 10.附件 Accessories 序号 数 量 备注 图号 名称 DESCRIPTION REF NO. NOTE 机头连接钩 101.12-01 Machine hinge 机头连接钩座 120.09-02 Machine hinge plate 机头连接钩座钉 101.12-03 Machine hinge nail M型用 机针DB×1 14# 1包 101.03-13 Needles 1 bag 1包 H、B型用 机针DB×1 21# 101.03-13XH Needles 1 bag 螺丝刀（大）...
  • Page 44 11.索引 Index 序号 图号 序号 图号 序号 图号 数量 数量 数量 REF NO. REF NO. REF NO. AMT. AMT. AMT. 101.01-01 - 0 1 1 / 2 3 3/1 6 1 01.05-25 1/ 4 9 1 0 1 . 0 3 -19-00XH 101.01-01 - 0 1 X H 1 / 3 1 1 0 1 .
  • Page 45 11.索引 Index 序号 图号 序号 图号 序号 图号 数量 数量 数量 REF NO. REF NO. REF NO. AMT. AMT. AMT. 6/17 1 2 0 . 0 9-05 11 - 7 0 1 2 1 8 2 0-01 1 0 1 . 0 8 - 0 1 -00 5/11 6/18 1 0 1 .
  • Page 46 产品标准号:Q /T 2256 2006...

This manual is also suitable for:

Gem8900 series
