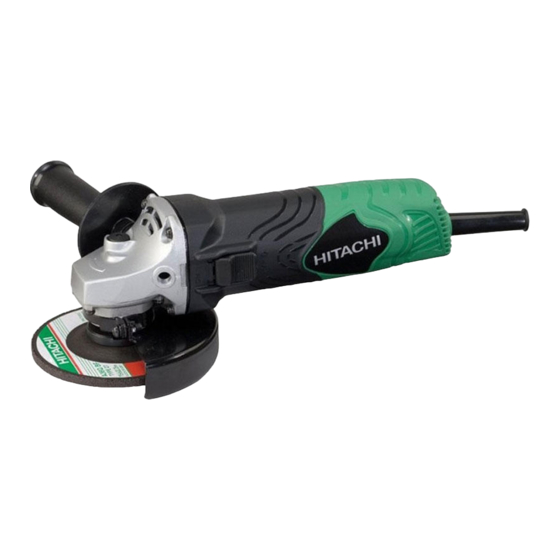

  • Page 1 角向磨光机 Disc Grinder G 10SN G 12SN G 13SN • • G12SN 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 标准附件.............7 砂磨操作的通用安全警告......4 用途...............7 反弹和相关警告..........5 作业之前.............7 对磨削和砂磨切割操作的专用安全 实用角向磨光机的应用.......8 警告...............6 砂轮的组装与分解.........9 使用角向磨光机时的注意事项....6 维护和检查.............10 符号...............6 维修零部件一览表........11 规格...............7 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 砂磨操作的通用安全警告

    中文 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 砂磨操作的通用安全警告 a) 该电动工具是用于实现砂轮机功能的。阅读随该电动工具提供的所有安全警 告、说明、图解和规定。 不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。 b) 不推荐用该电动工具进行诸如砂光、刷光抛光或切断等操作。 电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。 c) 不使用非工具制造商推荐和专门设计的附件。 否则该附件可能被装到你的电动工具上，而它不能保证安全操作。 d) 附件的额定速度必须至少等于电动工具上标出的最大速度。 附件以比其额定速度大的速度运转会发生爆裂和飞溅。 e) 附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。 f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工 具的主轴上。 带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。 g) 不要使用损坏的附。在每次使用前要检查附件，...

  • Page 5: 反弹和相关警告

    中文 i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护 用品。 工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。 切割附件触及带电导线会使电动工具外露的金属零件带电， 并使操作者触电。 j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝 缘握持面来握住电动工具。 切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作 者发生电击危险。 k) 使软线远离旋转的附件。 如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋 转附件中。 l) 直到附件完全停止运动才放下电动工具。 旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。 m) 当携带电动工具时不要开动它。 意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。 n) 经常清理电动工具的通风口。 电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。 o) 不要在易燃材料附件操作电动工具。 火星可能会点燃这些材料。 p) 不要使用需用冷却液的附件。 用水或其他冷却液可能会导致电腐蚀或电击。 反弹和相关警告 反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然 反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在 卡住点产生与附件旋转方向相反的运动。 例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表 面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住 点的运动方向。在此条件下砂轮也可能碎裂。 反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下 给出的适当预防措施得以避免。...

  • Page 6: 使用角向磨光机时的注意事项

    中文 尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。 e) 不要附装上锯链、木雕刀片或带齿锯片。 这些锯片会产生频繁的反弹和失控。 对磨削和砂磨切割操作的专用安全警告 a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。 不是为电动工具设计的砂轮不能充分得到防护，是不安全的。 b) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部 分暴露在操作人面前。 护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。 c) 砂轮只用作推荐的用途。例如 ： 不要用切割砂轮的侧面进行磨削。 施加到砂轮侧面的力可能会使其碎裂。 d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘 可以不同于砂轮法兰盘。 e) 不要使用从大规格电动工具上用剩的磨损砂轮。 用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆 裂。 使用角向磨光机时的注意事项 1. 没有砂轮防护装置时千万不要使用本角向磨光机。 2. 确认砂轮上所标示的转速等於或大于角向磨光机的额定转速。只能使用额定 转速为 80 m/s (仅 100 mm 角向磨光机为 72 m/s) 以上的砂轮。 3.

  • Page 7: 标准附件

    中文 规格 型式 G10SN G12SN G13SN 电压 220V 输入功率 840 W 额定速度 10000 /min 外径 × 穴径 100×16 mm 115×22.23 mm 125×22.23 mm 砂轮 圆周速度 72 m/s 80 m/s 重量 (仅为主机的重量) 1.6 kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 G10SN G12SN G13SN 砂轮...

  • Page 8: 实用角向磨光机的应用

    中文 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆， 并且要尽可能地短些。 4. 安装并调整轮罩 轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。 开始研磨作业之前， 请确认轮罩是否安装得紧固妥善。稍微拧松固定螺丝后，即可转动轮罩并将 其固定在所需角度，以得到最大工作效率。调整好轮罩后，必须确认固定螺 丝是否完全拧紧。 5. 确保所安装的砂轮和节点已按照厂家的使用说明固定。确保要使用的砂轮属 于正确类型、没有裂纹或表面缺陷。同时也要确认砂轮装好，轮螺母紧固。 参照“砂轮的组装与分解”一节。 确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸。 请勿将独立的减速轴衬或接头，以便使用大孔砂轮。 有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹足够长，以适合轴长。 请勿使用切断砂轮进行侧面研磨。 6. 试行运转 在使用前确保已正确安装并拧紧研磨产品，并在安全场所在空载状态下运转 30 秒钟，若有较大的振动或察觉到其他缺陷，则应立即停止试运转。遇此 情况时，检查电动工具以究明原因。 7. 检查按钮 在打开电源开关之前按两三下按钮，检查它是否已被释放。(图 2) 8. 固定侧柄 把侧柄旋进齿轮罩。 实用角向磨光机的应用 1. 压力 本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工 质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速 降低、表面加工不良以及过载，从而使机器寿命缩短。 2. 研磨角度 切勿将砂轮的全表面施加于要研磨的材料...

  • Page 9: 砂轮的组装与分解

    中文 4. 收工后的注意事项 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间。 关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故， 而且还可以减少吸入机器的尘埃及切屑量。 注意！ ○ 检查工件已被正确固定。 ○ 在多尘的条件下工作时，确保通风口畅通无堵塞现象。 如果需要清除灰尘，首先使电动工具断开电源 (使用非金属物品) 并避免损 坏内部零件。 ○ 确保使用时产生的火花不会引起危险 ： 例如，不要溅在身体上或点燃易燃物。 ○ 始终采用视力和听力保护。 必要时应使用其他个人保护装置，如口罩、手套、头盔和围裙等。 拿不准时，请使用保护装置。 ○ 未使用本电动工具时，请断开电源。 砂轮的组装与分解 (图 2) 注意！ 为了防备发生严重事故，必须关掉电源并将电源插头从插座中拔出。 1. 组装 (图 2) 扳手 (1) 将角向磨光机的上部朝下，以 使主轴朝上。 砂轮螺帽 (2) 将砂轮垫圈的十字平面对准主 砂轮...

  • Page 10: 维护和检查

    中文 维护和检查 1. 检查砂轮 检查砂轮确无破裂和表面缺陷。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 检查炭刷 为了保证长期的安全使用以及避免触电事故的发生，本工具的炭刷检查与更 换只能由HiKOKI授权的服务中心进行。 4. 更换电源线 如果工具的电源线破损，必须将工具送回HiKOKI授权的服务中心来更换电源 线。 5. 电动机的维护 警告！ 使用热风枪等从尾盖气孔吹气时请始终戴好防护眼镜和防尘口罩。 否则可能会使排出的尘埃被吸入或进入您的眼睛。 电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾 湿。 注 : 工作结束后，请边在不施加任何负荷的情况下运转马达边用热风枪等从尾盖 气孔吹不含水分的空气。这对去除堆积的污物和尘埃很有效。积累在马达内 的污物和尘埃可能会导致故障 6. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经HiKOKI公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...

  • Page 11: 维修零部件一览表

    中文 维修零部件一览表 G10SN...
  • Page 12 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 33 外罩 自攻螺丝 (附法兰) D4×25 按钮 34 炭刷 齿轮盖总成 35A 刷座 专用螺帽 M6 36 自攻螺丝 D3×8 38 柱式终端 (A) 滚珠轴承 628VVC2PS2-L 39 连接器 50091 轴承固定器 41 端子 电枢 42 噪声抑制器 风扇导架 六角自攻螺丝...
  • Page 13 中文 G12SN 43 44...
  • Page 14 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 33 外罩 自攻螺丝 (附法兰) D4×25 按钮 34 炭刷 齿轮盖总成 35A 刷座 专用螺帽 M6 36 自攻螺丝 D3×8 38 连接器 50091 滚珠轴承 628VVC2PS2-L 42 开关 轴承固定器 机用螺丝 (附垫圈) 电枢 M3.5×6 风扇导架 44 内部电线 六角自攻螺丝...
  • Page 15 中文 G13SN...
  • Page 16 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 33 外罩 自攻螺丝 (附法兰) D4×25 按钮 34 炭刷 齿轮盖总成 35A 刷座 专用螺帽 M6 36 自攻螺丝 D3×8 38 柱式终端 (A) 滚珠轴承 628VVC2PS2-L 39 连接器 50091 轴承固定器 41 端子 电枢 42 噪声抑制器 风扇导架 六角自攻螺丝...

  • Page 17: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........17 SAFETY WARNINGS COMMON FOR GRINDING OPERATIONS ....19 KICKBACK AND RELATED WARNINGS ............. 21 SAFETY WARNINGS SPECIFIC FOR GRINDING AND ABRASIVE CUTTING-OFF OPERATIONS ..............21 PRECAUTIONS ON USING DISC GRINDER ..........22 SYMBOLS ....................
  • Page 18 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

  • Page 19: Safety Warnings Common For Grinding Operations

    English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
  • Page 20 English Do not use accessories which are not specifi cally designed and recommended by the tool manufacturer. Just because the accessory can be attached to your power tool, it does not assure safe operation. The rated speed of the accessory must be at least equal to the maximum speed marked on the power tool.

  • Page 21: Kickback And Related Warnings

    English Regularly clean the power tool’s air vents. The motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards. Do not operate the power tool near fl ammable materials. Sparks could ignite these materials. Do not use accessories that require liquid coolants.

  • Page 22: Precautions On Using Disc Grinder

    English The guard must be securely attached to the power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The guard helps to protect operator from broken wheel fragments and accidental contact with wheel.

  • Page 23: Specifications

    English SPECIFICATIONS Model G10SN G12SN G13SN Voltage 220 V Power Input 840 W Rated speed 10000 /min Outer dia. × hole dia. 100 × 16 mm 115 × 22.23 mm 125 × 22.23 mm Wheel Peripheral speed 72 m/s 80 m/s Weight (Only main body) 1.6 kg STANDARD ACCESSORIES...

  • Page 24: Practical Grinder Application

    English Extension cord When the work area is removed from the power source, use an extension cord of suffi cient thickness and rated capacity. The extension cord should be kept as short as practicable. Fitting and adjusting the wheel guard The wheel guard is a protective device to prevent injury should the depressed center wheel shatter during operation.
  • Page 25 English Grinding angle Do not apply the entire surface of the depressed center wheel to the material to be ground. As shown in Fig. 1, the machine should be held at an angle of 15° – 30° so that the external edge of the 15°...

  • Page 26: Assembling And Disassembling The Depressed Center Wheel

    Failure to do so could result in serious hazard. Inspecting the carbon brushes For your continued safety and electrical shock protection, carbon brush inspection and replacement on this tool should ONLY be performed by a HiKOKI Authorized Service Center.
  • Page 27 English Replacing supply cord If the supply cord of Tool is damaged, the Tool must be returned to HiKOKI Authorized Service Center for the cord to be replaced. Maintenance of the motor WARNING Always wear protective goggles and dust respirators when blowing air from the tail cover air hole with the use of an air gun, etc.

  • Page 28: Service Parts List

    English SERVICE PARTS LIST G10SN...
  • Page 29 English Item Item Part Name Q’TY Part Name Q’TY 35A BRUSH HOLDER TAPPING SCREW (W/FLANGE) D4 × 25 36 TAPPING SCREW D3X8 PUSH BUTTON 38 PILLAR TERMINAL (A) GEAR COVER ASS’Y 39 CONNECTOR 50091 SPECIAL NUT M6 41 TERMINAL BALL BEARING 628VVC2PS2-L 42 NOISE SUPPRESSOR BEARING HOLDER 43 SWITCH...
  • Page 30 English G12SN 43 44...
  • Page 31 English Item Item Part Name Q’TY Part Name Q’TY 35A BRUSH HOLDER TAPPING SCREW (W/FLANGE) D4 × 25 36 TAPPING SCREW D3X8 PUSH BUTTON 38 CONNECTOR 50091 GEAR COVER ASS’Y 42 SWITCH SPECIAL NUT M6 MACHINE SCREW (W/WASHER) M3.5 × 6 BALL BEARING 628VVC2PS2-L 44 INTERNAL WIRE BEARING HOLDER...
  • Page 32 English G13SN...
  • Page 33 English Item Item Part Name Q’TY Part Name Q’TY 35A BRUSH HOLDER TAPPING SCREW (W/FLANGE) D4 × 25 36 TAPPING SCREW D3X8 PUSH BUTTON 38 PILLAR TERMINAL (A) GEAR COVER ASS’Y 39 CONNECTOR 50091 SPECIAL NUT M6 41 TERMINAL BALL BEARING 628VVC2PS2-L 42 NOISE SUPPRESSOR BEARING HOLDER 43 SWITCH...
  • Page 36 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99194127 F 发行日期：2018年6月 中国印刷...
