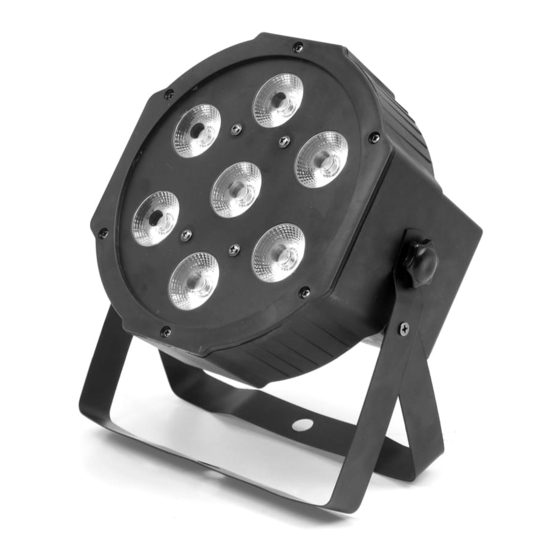

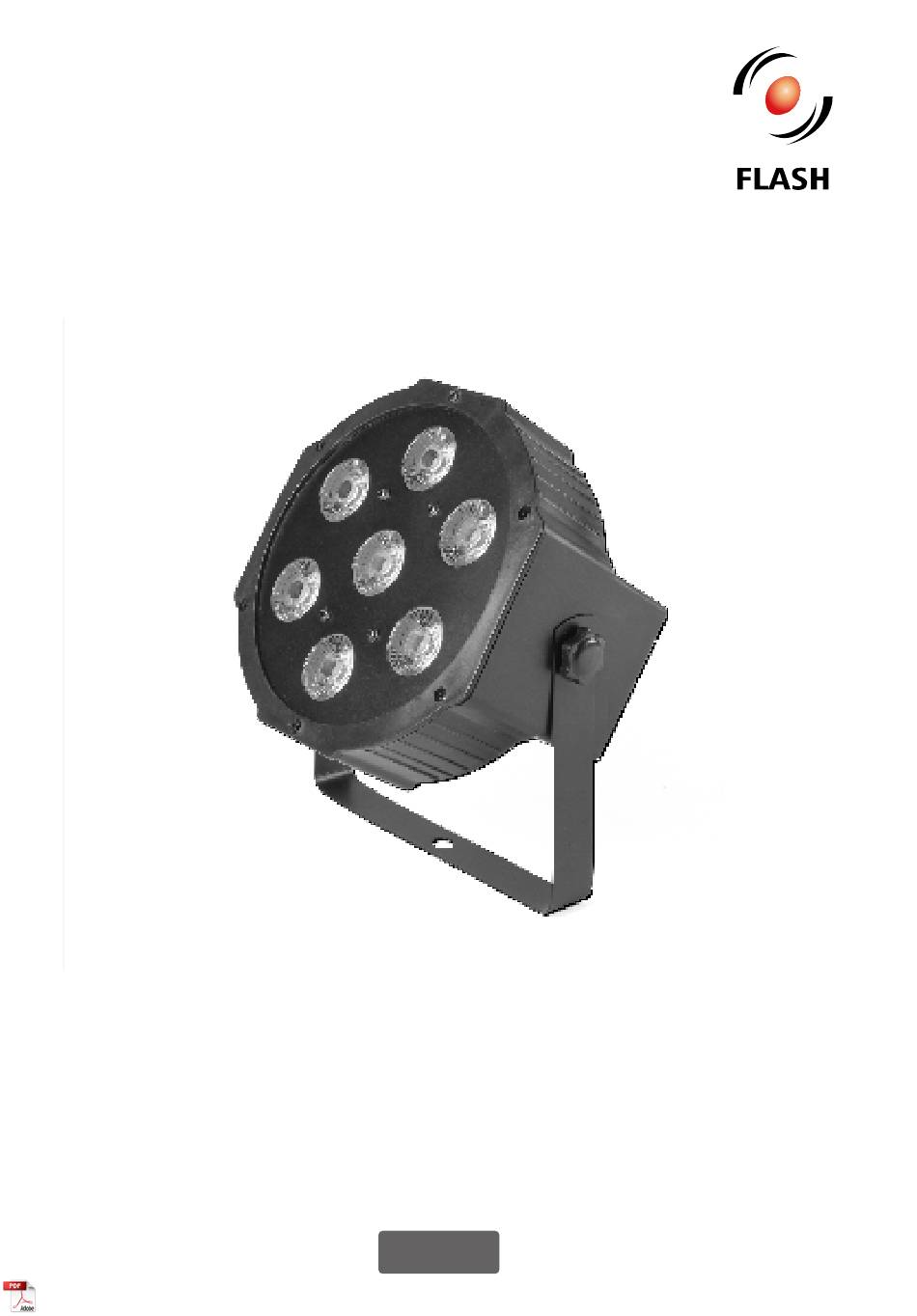

- Page 1 User Manual Instrukcja Obsługi LED PAR 56 7x10W RGBW SOCETS F7100335...
-
Page 2: Safety Information
User Manual • Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING LED PAR 56 7x10W RGBW SOCETS. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is higher than this. 2. -
Page 3: Product Information
LED PAR 56 7x10W RGBW SOCETS • Art No F7100335 3. PRODUCT INFORMATION Net Weight: 0,6kg Light source: 7pcs 10W RGBW 4in1 LED Dimensions: H(17,5)xW(17,5)xD(9,5) cm Power supply: AC 110V/240V 50/60Hz, Dim. (box): H(19,5)xW(19)xD(14) cm Signal: DMX 512, Sound-Activated ... - Page 4 User Manual • Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110/220V 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device ( i n c l u d e d ) .
- Page 5 LED PAR 56 7x10W RGBW SOCETS • Art No F7100335 5.5 DMX 8CH A001 Value Explain 0-255 Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 All Strobe, Slow to Fast 0-50 DMX Dimmer 51-100 8 Color Choose: CH7 Control Color...
- Page 6 User Manual • Instrukcja Obsługi O S T R Z E Ż E N I E ! WAŻNE! Nie kieruj silnego strumienia świetlnego z innych urządzeń, ponieważ intensywne oświetlenie może uszkodzić wyświetlacz. Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i uszkodzenia urządzenia.
-
Page 7: Informacje O Produkcie
LED PAR 56 7x10W RGBW SOCETS • Art No F7100335 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze LED PAR 56 7x10W RGBW SOCETS względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2. -
Page 8: Specyfikacja Zasilania
User Manual • Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND powerCON DMX - 5.1 Podłączenie sygnału DMX DMX + 5-pin XLR Połączenie odbywa się... - Page 9 LED PAR 56 7x10W RGBW SOCETS • Art No F7100335 5.4 Funkcje wyświetlacza LED Tabela sterowania funkcjami okna wyświetlacza LED, wszystkie funkcje są wybrane, a następnie naciśnij klawisz D, aby potwierdzić i zapisać. Wyświetlacz Obsługa Funkcja Inne Znajdź D0001 Zaawansowany DMX Up/Down wybór adresu DMX (1-512) ENTER aby zapisać...
- Page 10 User Manual • Instrukcja Obsługi 5.5 DMX 8CH A001 Wartość Opis 0-255 Dimmer 0-255 Czerwony 0-255 Zielony 0-255 Niebieski Biały 0-255 0-255 Wszystkie Strobo, Wolny do Szybkiego 0-50 DMX Dimmer 51-100 8 Wybór Koloru: CH7 Sterowanie Kolorem Pulsacja Koloru: CH7 Sterowanie Szybkością 101-150 Color Jump: CH7 Sterowanie Szybkością...
- Page 11 LED PAR 56 7x10W RGBW SOCETS • Art No F7100335...
- Page 12 F7100335 www.flash-butrym.pl...
