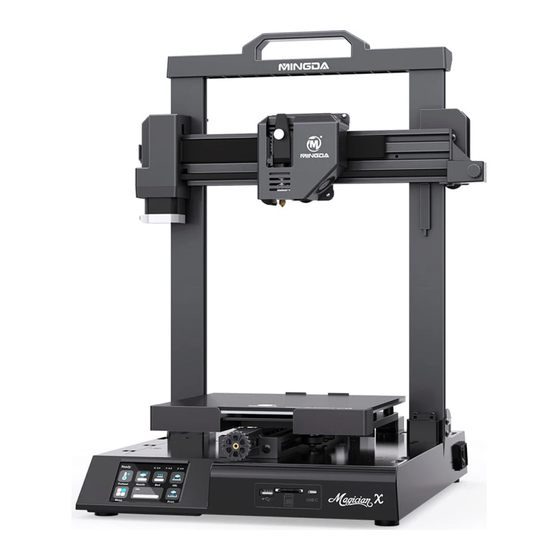

Magician X
Instructions for quick assembly
Anleitung zum schnellen Aufbau
V1.7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Magician X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mingda Magician X

Summary of Contents for Mingda Magician X

  • Page 1 Magician X Instructions for quick assembly Anleitung zum schnellen Aufbau V1.7...

  • Page 2: Table Of Contents

    CONTENTS INHALT Accessories -------------------------------------------- 01 Zubehör Assemble ------------------------------------------------ 02 Montieren Auto-leveling --------------------------------------------- 05 Automatische Nivellierung Preheat ---------------------------------------------------- 06 vorheizen Insert the Filament ------------------------------------- 07 Legen Sie das Filament ein Printing ----------------------------------------------------- 08 Drucken Z-offset adjust -------------------------------------------- 09 Z-Offset-Einstellung Software Instructions ---------------------------------- 10 Softwareanweisungen...

  • Page 3: Accessories

    Accessories Zubehör Gantry | Portal The Main Chassis | Die Hauptteile Toolkit | Toolkit Filament User manual Tool box cover Filament holder Filament Benutzerhandbuch Werkzeugkastendeckel Filamenthalter Power cable Allen wrench Wrench SD card Stromkabel Schlüssel Innensechskantschlüssel SD-Karte Teflon tube Nozzle M5*25 (2pcs) M4*20 (4pcs) M3*8 (2pcs)

  • Page 4: Assemble

    Assemble Montieren Step 1 Install the gantry | Schritt 1 Installieren Sie das Portal M5*25 (2pcs) M5*25 (2Stck) Note: The power supply has been adjusted according to the local voltage. If you need to adjust the voltage, please follow the picture to operate it. Note: To avoid bending the lead screw and effect the Tipp: Die Stromversorgung wurde...
  • Page 5 Step 2 Install the fixing plate screw Schritt 2 Installieren Sie die Befestigungsplattenschraube M4*20(4pcs) | M4*20 (4Stck) Step 3 Install the Filament Holder Schritt 3 Installieren Sie den Filamenthalter The filament holder can be installed left and right Der Filamenthalter kann links und rechts installiert werden...
  • Page 6 Step 4 Connect Cable Schritt 4 Kabel anschließen M3*8(2pcs) | M3*8 (2Stck) Hotbed cable | Hotbed-Kabel Z Motor 1 cable | Z-Motor 1 Kabel Z Motor 2 cable| Z-Motor 2 Kabel Arranging Wire | Draht arrangieren Note: If you find there is a little shaking on extruder,bed or X-axis, don't worry, this is caused by long-term transportation. Please refer to the adjustment video link in the SD card to adjust, it is helpful.

  • Page 7: Auto-Leveling

    Auto-leveling Automatische Nivellierung The printer will start auto-leveling Plug in the cable and turn on the Click “Leveling” on main interface after preheat. power Stecken Sie das Kabel ein und Klicken Sie auf der Hauptoberfläche Der Drucker beginnt nach dem schalten Sie das Gerät ein auf „Nivellieren“.

  • Page 8: Preheat

    Preheat Vorheizen Click “preheat” on the main According to your filament, select interface appropriate settings Wählen Sie entsprechend Ihrem Klicken Sie auf der Filament geeignete Einstellungen aus Hauptschnittstelle auf „Vorheizen“. Note: The UI information is only for refernece, the actyal UI may be different . Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz.

  • Page 9: Insert The Filament

    Insert the filament Legen Sie das Filament ein In order to feed filament smoothly, Click “load” to feed the Insert SD card Please keep the end of the filament filament until the filament is at 45°. out of nozzle. Legen Sie die SD-Karte ein Um das Filament reibungslos Klicken Sie auf „Laden“, um das zuzuführen, halten Sie das Ende...

  • Page 10: Printing

    Printing Drucken Select a gcode file to print Wählen Sie eine zu druckende Gcode-Datei aus Note: The UI information is only for refernece, the actyal UI may be different . Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche Benutzeroberfläche kann unterschiedlich sein.

  • Page 11: Z-Offset Adjust

    Z-offset adjust Z-Offset-Einstellung When you start your first printing,adjust the Babystep value according to the adhesion of the filament and the glass platform. Click “Save” to save your setting, and you don’t need to adjust the value again next time. Wenn Sie Ihren ersten Druck starten, passen Sie den Babystep-Wert entsprechend der Haftung des Filaments und der Glasplattform an.

  • Page 12: Software Instructions

    Software Instructions Softwareanweisungen Magician X works with a variety of slicing software, such as Cura, Magician X funktioniert mit einer Vielzahl von Slicing-Software, Simplify 3D, Repetier-Host, and more. We will introduce wie Cura, Simplify 3D, Repetier-Host und mehr. Wir stellen CURA_xx.xx in detail, and you will learn how to set the slicing...
  • Page 13 Click Add printer Choose Custom[Custom FFF printer ], insert Printer name for example Magician X,and Click Add Klicken Sie auf Drucker hinzufügen Wählen Sie Custom[Custom FFF printer ], geben Sie den Druckernamen ein, z. B. Magician X, und klicken Sie auf Hinzufügen...
  • Page 14 Insert print size, X230 Y230 Z260, select Heated bed Click Extruder 1, nozzle size 0.4mm, Compatible material diameter 1.75mm, Click next Druckgröße X230 Y230 Z260 einfügen, Beheiztes Bett Klicken Sie auf Extruder 1, Düsengröße 0,4 mm, Kompatibler auswählen Materialdurchmesser 1,75 mm, Klicken Sie auf Weiter...
  • Page 15 Step 2 Import Configuration file Click Preferences, Configure Cura… Schritt 2 Konfigurationsdatei importieren Klicken Sie auf Einstellungen, Cura konfigurieren…...
  • Page 16 Click Profiles, Import Choose PLA+.curaprofile in SD card Klicken Sie auf Profile, Importieren Wählen Sie PLA + .curaprofile auf der SD-Karte...
  • Page 17 After Import the profile, you will see it below, On the right side you can see PLA+ active choose PLA+, and click Activate Nach dem Importieren des Profils wird es unten Auf der rechten Seite sehen Sie PLA + aktiv angezeigt.
  • Page 18 Step 3 Slicing Click here, you can check all the parameter, when you move mouse Click load button you can load a stl file, you can move, on it will show the explanation to help you under more clearly rotate, and Zoom the model. Click Slice button. Schritt 3 Schneiden Klicken Sie hier, Sie können alle Parameter überprüfen, wenn Klicken Sie auf die Schaltfläche Laden, um eine STL-Datei zu...
  • Page 19 1.After slice completed, you can see the time and weight of material that the printing will take; 2.We suggest you click PREVIEW to check, you can choose line Type and Drag the slider on the right side to see the printing process clearly. After that , you can save it in your SD card to print it out by the printer.
  • Page 20 Or you can visit our Facebook group at https://www.facebook.com/groups/1018823731846578 Detaillierte Garantiebestimmungen finden Sie unter http://www.3dmingda.com/single/request_after_sales_service.html Für Unterstützung besuchen Sie bitte unseren Youtube-Kanal https://www.youtube.com/channel/UC6PO64H7CfQtBy4H-fSRM4A?view_as=subscriber Oder besuchen Sie unsere Facebook-Gruppe unter https://www.facebook.com/groups/1018823731846578 Shenzhen MINGDA Technology Co.,LTD Email: info@3dmingda.com www.3dmingda.com Support request Youtube Channel Facebook Page Official website Unterstützungsanfrage...
