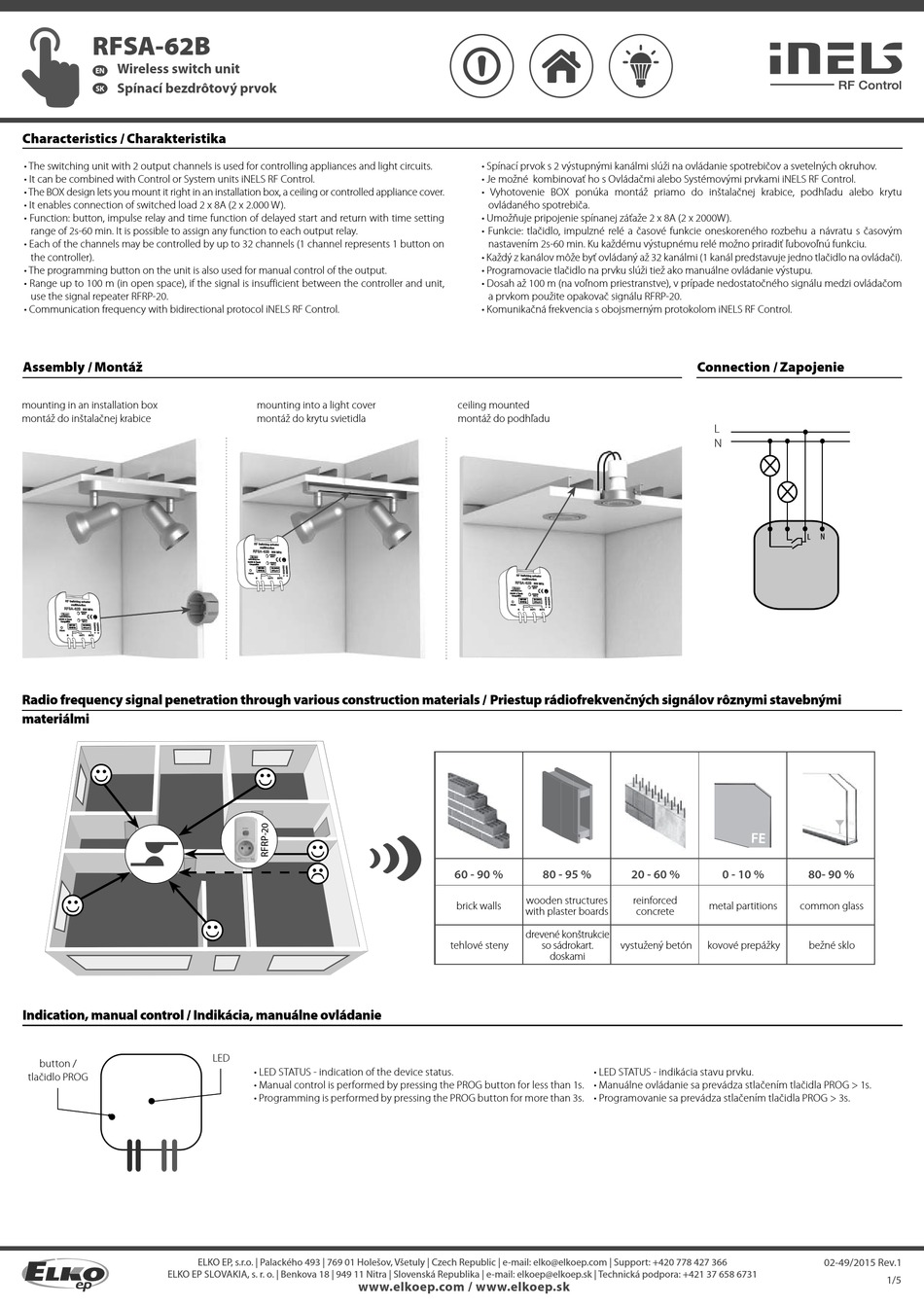

elco iNels RFSA-62B Manual

RFSA-62B
Wireless switch unit
EN
Spínací bezdrôtový prvok
SK

Characteristics /

Charakteristika

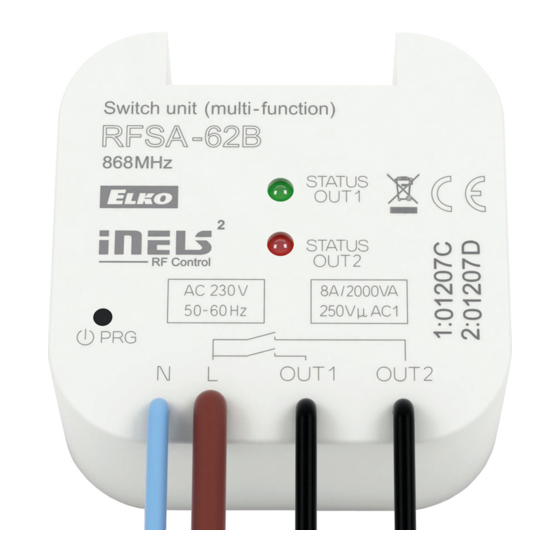

• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly / Montáž
mounting in an installation box
montáž do inštalačnej krabice

Radio frequency signal penetration through various construction materials /

materiálmi
☺
☺

Indication, manual control /

Indikácia, manuálne ovládanie
button /
tlačidlo PROG
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: elkoep@elkoep.sk | Technická podpora: +421 37 658 6731
mounting into a light cover
montáž do krytu svietidla
☺
☺
☺
LED
• LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 3s.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.sk
• Spínací prvok s 2 výstupnými kanálmi slúži na ovládanie spotrebičov a svetelných okruhov.
• Je možné kombinovať ho s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
ovládaného spotrebiča.
• Umožňuje pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• Funkcie: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu a návratu s časovým
nastavením 2s-60 min. Ku každému výstupnému relé možno priradiť ľubovoľnú funkciu.
• Každý z kanálov môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačidlo na ovládači).
• Programovacie tlačidlo na prvku slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
ceiling mounted
montáž do podhľadu
Priestup rádiofrekvenčných signálov rôznymi stavebnými
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart. vystužený betón
doskami
• LED STATUS - indikácia stavu prvku.
• Manuálne ovládanie sa prevádza stlačením tlačidla PROG > 1s.
• Programovanie sa prevádza stlačením tlačidla PROG > 3s.
Connection / Zapojenie
L
N
20 - 60 % 0 - 10 %
reinforced
metal partitions common glass
concrete
kovové prepážky
80- 90 %
bežné sklo
