Functions of control terminals
X10
X13
X12
X11

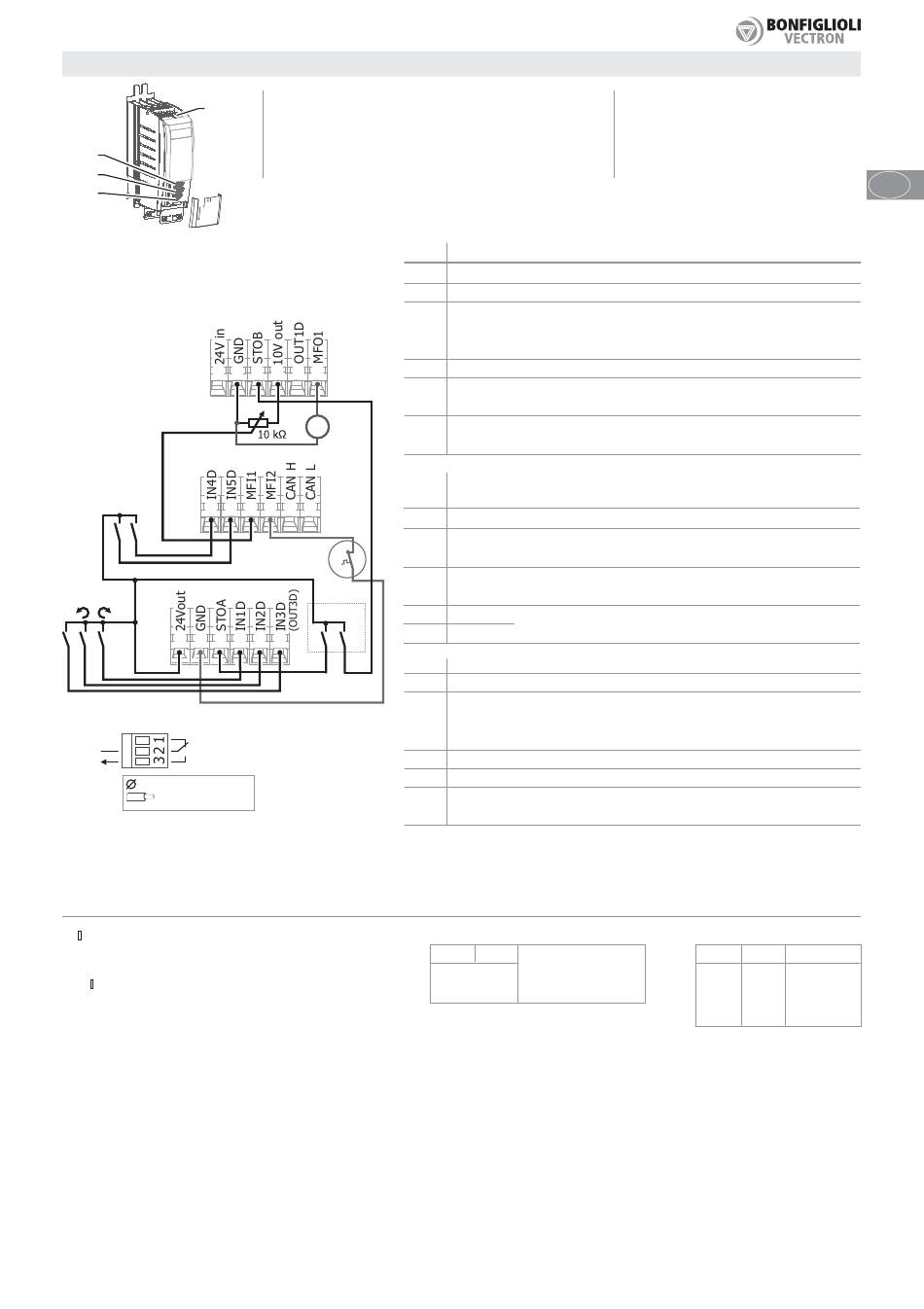

Standard control wiring
X13
1
2 3
Reference speed
X12
Digital inputs
1
2 3
Digital inputs
X11
1 2 3 4 5
Relay output OUT2D
X10
+24 V
Fault message
0.1 ... 1.5 mm
30 ... 14 AWG
,
Comply with the technical data. Refer to section "Technical data of control terminals".
IN D:
digital input
MFI1:
multifunction input
MFI2:
multifunction input
OUT D:
digital output
MFO1:
multifunction output
P:
Parameter
T:
Terminal
X:
Terminal strip
6 digital inputs, 2 of them for Enable
=
1 digital input/output
=
2 multifunction inputs: digital/analog input
=
1 digital output
=
1 multifunction output: digital/analog/frequency
=
X13.1
X13.2
X13.3
X13.4
4
5 6
X13.5
+
X13.6
V
Actual speed
X12.1
4 5 6
X12.2
X12.3
°C
M
X12.4
Enable
24 VDC
X12.5
X12.6
6
X11.1
X11.2
X11.3
X11.4
X11.5
2
X11.6
T
Default function
24 VDC input
GND for X13.1
Digital input. Input 2 for enable. Contact opened: output
disabled, motor coast to a standstill. Contact closed
(together with X11.3): normal operation.
10 VDC output
Digital output. Run signal. Indicates output of frequency
when enable and start command applies.
Multifunction output. Default: analog. Voltage signal
proportional to actual speed. 10 V at 50 Hz, 0 V at 0 Hz.
Digital input.
Data set change-over together with X11.6.
Digital input. Error acknowledgment.
Multifunction input: digital/analog. Default: analog voltage
input. Reference speed. 50 Hz at 10 VDC, 3.50 Hz at 0 VDC.
Multifunction input: digital/analog. Default: digital input.
For connection of motor thermal contact. Set P570.
CAN High
Systembus connection.
Refer to the separate manual.
CAN Low
24 VDC output
GND for X11.1
Digital input. Input
1 for enable
disabled, motor coast to a standstill. Contact closed
(together with X13.3): normal operation.
Digital input. Start clockwise.
Digital input. Start anticlockwise.
Digital input/output. Default: input. Data set change-over
together with X12.1.
Thermal contact evaluation
X12.4
P570
0-off (default)
1-Warning
2-Error switch-off
11
1 voltage input 24 VDC
=
2 voltage outputs, 10 and 24 VDC
=
1 relay output
=
Communication interface CAN
=
. Contact opened: output
Data set change-over
X11.6 X12.1 Selection
0
0
Data set 1
1
0
Data set 2
1
1
Data set 3
0
1
Data set 4
