B-Tronic BW300
Manuale Utente - v2.0 – 31/03/2016
B-Tronic è un ricevitore GPS 50Hz per moto BMW, serve a rilevare in modo automatico i tempi sul giro utilizzando come display il cruscotto
originale della moto. B-Tronic è compatibile con tutti i modelli di BMW S1000RR e S1000R.

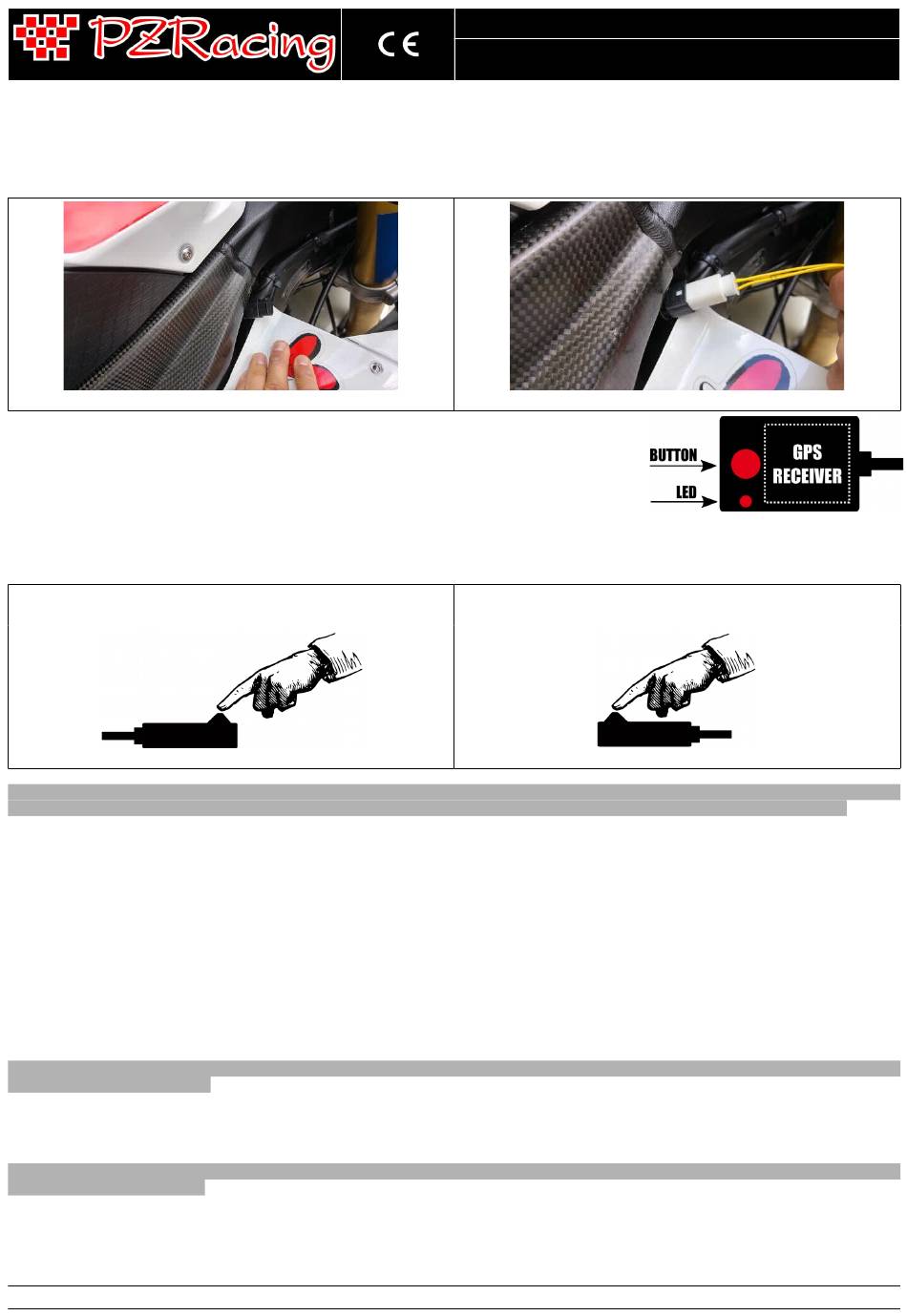

Collegare lo spinotto del B-Tronic nell'apposito ingresso della vostra moto che si trova nella fessura destra del telaio sotto il serbatoio, vedi foto
di seguito per localizzare il connettore. Rimuovere il cappuccio e collegare il connettore del prodotto.
Il modulo dovrà essere posizionato in un punto di facile accesso in quanto il pulsante dovrà essere
premuto durante la guida. Il ricevitore GPS si trova all'interno del prodotto sul lato
opposto al pulsante, vedi foto a lato.
Posizionare il modulo ricevitore con le scritte rivolte verso l'alto e in posizione orizzontale in modo tale che abbia una
ottima visibilità verso il cielo e che premendo il pulsante la mano non copra il ricevitore GPS (vedi foto di seguito); si
consiglia il posizionamento sulla piastra di sterzo della moto o sulla parte superiore del cruscotto.
CORRECT – GPS RECEIVER NOT COVERED NOT CORRECT – GPS RECEIVER COVERED
CORRETTO – RICEVITORE GPS NON COPERTO NON CORRETTO – RICEVITORE GPS COPERTO
Il serbatoio della moto ed i condotti dell'aria laterali sono altamente sconsigliati in quanto il ricevitore GPS verrebbe completamente coperto dal
busto e dalla testa del pilota ed inoltre durante una piega in curva il ricevitore GPS verrebbe completamente oscurato dalla moto stessa.
All'accensione il led sul modulo segnala lo stato del ricevitore GPS:
- Fisso: il segnale ricevuto non è sufficiente per determinare la posizione. Se dall'ultima accensione è trascorso molto tempo o avete percorso
diversi chilometri, per la ricezione del segnale potrebbe essere necessario aspettare anche 4-5 minuti, negli altri casi, il ricevitore impiegherà
circa 1 minuto. Se il led non cambia il suo stato cambiare posizione al ricevitore spostandolo in un punto più libero in quanto il ricevitore
potrebbe non avere una ricezione ottimale.
- Lampeggio lento: ricezione del segnale dei satelliti. Ora è possibile memorizzare la linea del traguardo, tali coordinate rimarranno in
memoria fino ad una nuova memorizzazione.
- Doppio lampeggio: la posizione rilevata risulta essere entro una distanza di 6 Km dalle coordinate del traguardo in memoria, in tal caso
non è necessario memorizzare nuovamente la linea del traguardo in quanto è già presente in memoria.
Per effettuare la rilevazione dei tempi sul giro è necessario impostare la funzione cronometro sul cruscotto; seguire il manuale di istruzioni della
moto per effettuare l'operazione.
Memorizzazione linea del traguardo: premere il pulsante nel punto in cui si vuole memorizzare il traguardo (non posizionare il traguardo
nel centro o nei pressi di una curva ma sempre in un rettilineo); alla pressione del pulsante il led smetterà di lampeggiare per un secondo per
poi riprendere con il doppio lampeggio e nello stesso tempo partirà la sessione nel dispositivo a cui è collegato il ricevitore.
Si sconsiglia di eseguire la procedura di memorizzazione del traguardo dalla pit-lane in quanto la distanza dal passaggio effettivo della moto
potrebbe non essere sufficiente.
Fissare il cavo del ricevitore per tutta la sua lunghezza, assicurarsi che il cavo non sia in tensione durante l'uso del mezzo.
PZRacing Via de Gasperi 5 – 61032 Fano (PU) Italy - Tel: +39 0721 820434 – Email: tech@pzracing.it
