Q1
W1
Ø3 × 16
1 szt. / pcs
12 szt. / pcs
Q2
M1
1 szt. / pcs
8 szt. / pcs
U1
U2
Ø4 × 30
3 szt. / pcs
2 szt. / pcs
P5-A
2 szt. / pcs
2 szt. / pcs
DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY!
INSTALLATION REQUIRES TWO PEOPLE!
ASSEMBLY INSTRUCTIONS
Akcesoria / Fittings
W3
W4
Ø3,5 × 16
12 szt. / pcs
M2
K1
8 szt. / pcs
Z1-A
Z1-B
3 szt. / pcs
P5-B
P6-A P6-B
2 szt. / pcs
HAPPY SZ01-A P
INSTRUKCJA MONTAŻU
W5
Ø4 × 35
Ø4 × 16
22 szt. / pcs
1 szt. / pcs
S1
ø8 × 35
8 szt. / pcs
4 szt. / pcs
TZ1
3 szt. / pcs
1 szt. / pcs
D1
2 szt. / pcs
2 szt. / pcs
Szafa SZ01-A P / Wardrobe SZ01-A P
W6
G1
Ø6.3 × 50
26 szt. / pcs
20 szt. / pcs
N1
N2
1 szt. / pcs
1 szt. / pcs
ZM1
ZW1
8 szt. / pcs
26 szt. / pcs
D2
410 mm
1 szt. / pcs
Narzędzia / Tools
1
Advertisement
Related Manuals for Happy Babies HAPPY SZ01-A P
Summary of Contents for Happy Babies HAPPY SZ01-A P

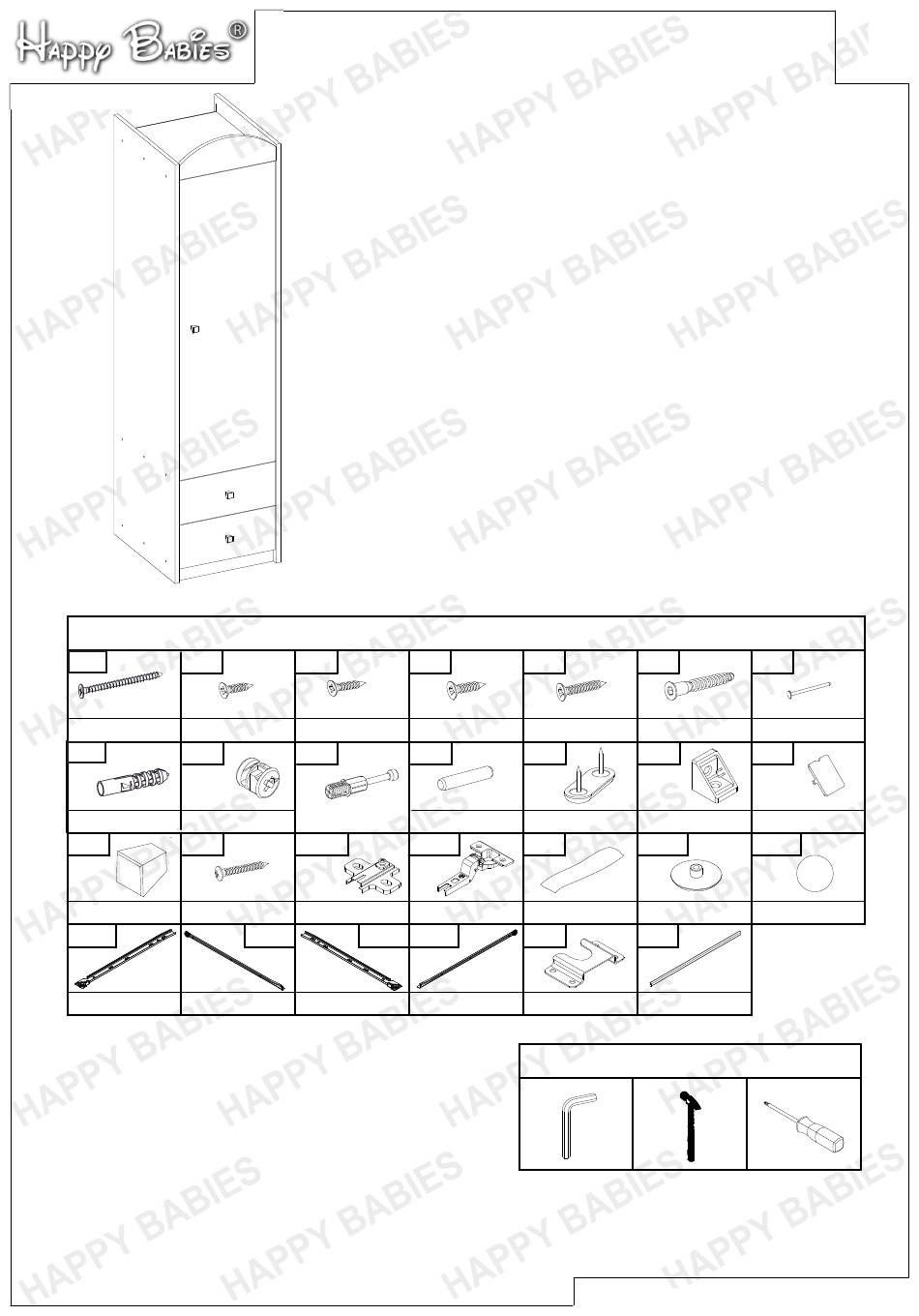

- Page 1 HAPPY SZ01-A P INSTRUKCJA MONTAŻU ASSEMBLY INSTRUCTIONS Akcesoria / Fittings Ø3 × 16 Ø3,5 × 16 Ø4 × 35 Ø4 × 16 Ø6.3 × 50 1 szt. / pcs 12 szt. / pcs 12 szt. / pcs 22 szt. / pcs 1 szt.
-
Page 2: Instrukcja Obsługi
BARDZO WAŻNE! NALEŻY UWAŻNIE PRZECZYTAĆ ZACHOWAĆ DO PÓŹNIEJSZEGO STOSOWANIA INSTRUKCJA OBSŁUGI By zapobiec zadławieniu lub uduszeniu opakowanie z akcesoriami należy trzymać w miejscu niedostępnym dla niemowląt i dzieci. Wszystkie połączenia w meblu muszą być dobrze dokręcone, żaden z elementów łączących nie może być luźny. Nie należy używać... - Page 3 Paczka 1 z 2 / Package 1 of 2 Wymiary (mm) / Ilość / Numer elementu / Dimensions (mm) Quantity Item no. 1800 x 540 x 18 1800 x 540 x 18 431 x 1674 x 3 410 x 1290 x 18 410 x 188 x 18 Paczka 2 z 2 / Package 2 of 2 Numer elementu /...
- Page 4 Z1-A P6-A P5-A P5-A Szafa SZ01-A P / Wardrobe SZ01-A P...
- Page 5 A = B Szafa SZ01-A P / Wardrobe SZ01-A P...
- Page 6 Szafa SZ01-A P / Wardrobe SZ01-A P...
- Page 7 Szafa SZ01-A P / Wardrobe SZ01-A P...
- Page 8 A = B P6-B P5-B Szafa SZ01-A P / Wardrobe SZ01-A P...
- Page 9 Z1-B Na widocznych śrubach (W6) należy umieścić dostarczone zaślepki samoprzylepne (ZW1). Na mimośrodach (M1) należy umieścić dostarczone plastikowe zaślepki (ZM1). On the visible screws (W6) should be placed supplied adhesive caps (ZW1). On the eccentrics (M1) should be placed supplied plastic caps (ZM1).
