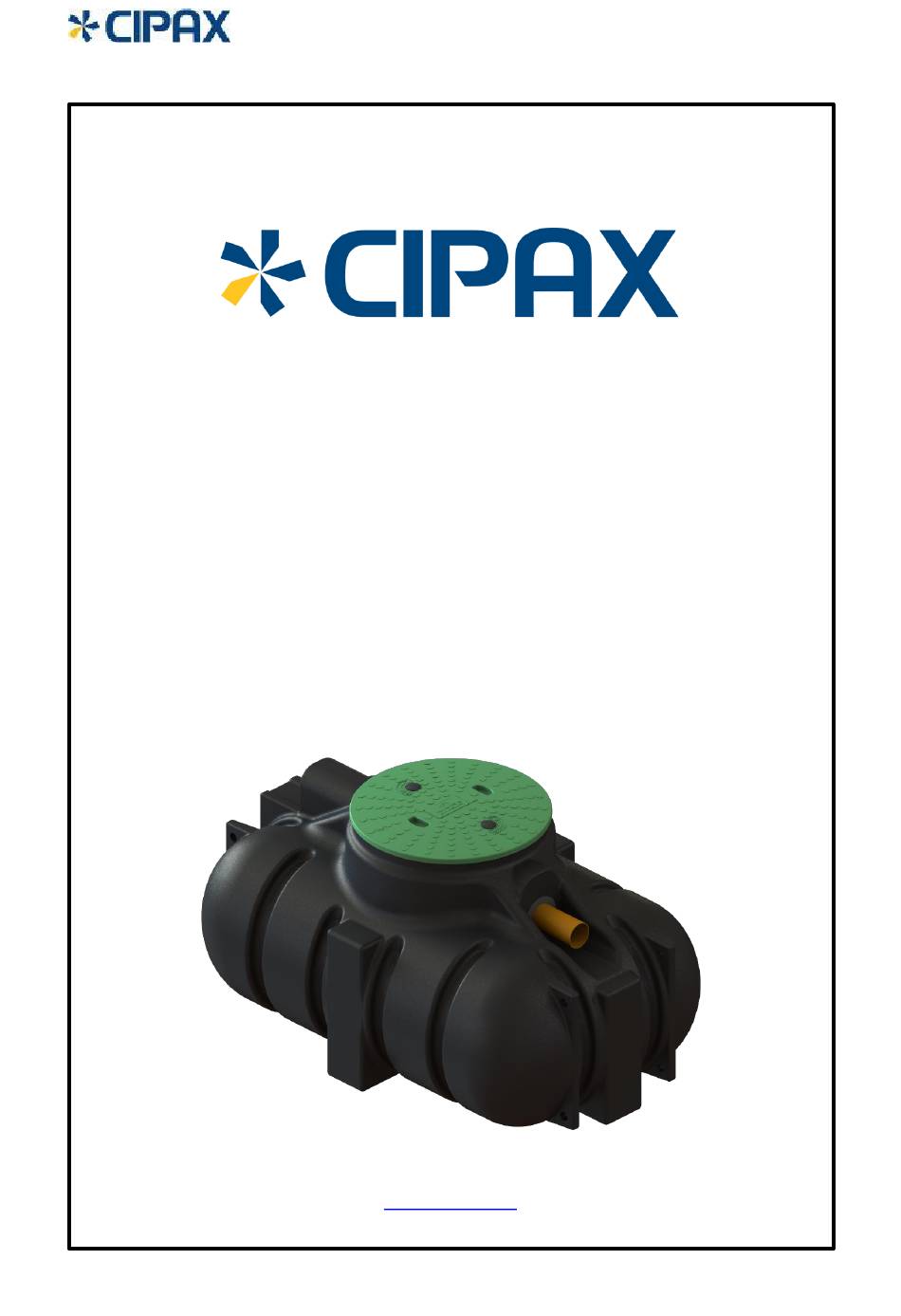

- Page 1 CPX Slamavskiljare 1200L CPX Septic tank 1200L Installation och användarhandbok Installation and user manual Utgåva 2/ Edition 2 www.cipax.se...
- Page 2 Allmänt CPX slamavskiljare 1200 L, CPX art. nr: 23012/RSK 5622358 är rotationsgjuten i slagtålig och åldersbeständig polyetenplast avsedd att användas för: -BDT (Bad, Disk och Tvätt, även kallat gråvatten) Tanken är endast avsedd att användas som slamavskiljare. Slamavskiljaren är utrustad med två separata kammare, där kammare två har en inbyggd funktion på...
- Page 3 Tillbehör Slamavskiljaren har en inbyggd hals med höjd 265 mm mätt från slamavskiljarens huvudovanyta. Avstånd vattengång till toppen av halsen =220mm Komplett tillbehörslista finns längre bak. För detaljerad ritning se längst bak. ______________________________________________________________________ Förhöjningshals, höjd 250 mm Avstånd vattengång till toppen av halsen=470mm CPX art nr: 450251 RSK: 5646955 _______________________________________________________________________...
- Page 4 Nivålarm CPX art nr: 606171, 10 m kabel 606181, Trådlöst med batterier. Nivågivaren (1) monteras på kanten i tanken enl bild med medföljande skruv, bricka och mutter. Ett 8 mm monteringshål borras först ca 90 grader mot inkommande avloppsrör. Larmet aktiveras när vätska når upp till de två kontaktytorna längst ut på...
- Page 5 Grop ~2cm/m) Välj en plats där det blir tillräckligt med självfall ( 2% > för avloppsrör (både in och ut) och där marken bedöms som väldränerad och fast. Vid risk för inträngning av grundvatten i gropen så är det till fördel om en dränering ut från gropen ordnas. Minsta storlek på...
- Page 6 Förankring Om det bedöms att grundvatten kan nå upp till slamavskiljaren bör den förankras så den inte riskerar att flyta upp. Rekommenderat är förankringsduk alternativt band och då i kombination med tillräckliga förankringsplattor. Slamavskiljaren kan utsättas för stora krafter så se till att duk eller band belastar slamavskiljaren över stor yta.
- Page 7 Montering av förhöjningshals Samtliga förhöjningshalsar monteras på tanken på identiskt sätt. Gör ren anläggningsytan på tanken och lägg en flödig sträng av medföljande tätmedel/fästmassa runt tankens hals mitt på ytan. _______________________________________________________________ Gör ren anläggningsytan på förhöjningshalsen, centrera noga och ställ ner på tanken. Undvik att flytta förhöjningshalsen i sidled när den väl ställts ner på...
- Page 8 Ventilation Slamavskiljaren, med dess rördragning, måste ha en bra ventilation för att fungera tillfredsställande. Antingen via avloppet med luftning på fastighetstak eller via ett separat ventilationsrör direkt på slamavskiljaren. Röret bör då ha en diameter på minst 75 mm. Viss lukt kan i det senare fallet ibland förekomma. Man kan då...
- Page 9 Funktion och drift Slamavskiljarens huvuduppgift är att sedimentera slam. Inkommande slamprodukter ankommer via avloppsrör från fastighet. Slamprodukterna separeras sedan från vätskan genom en lång sedimenteringssträcka som går genom slamavskiljaren. De två kamrarna kommunicerar via genomloppshål placerade lågt i kammare två. Dessa genomloppshål motsvarar funktionen av ett T- rör.
- Page 10 Underhåll Trots att slamavskiljaren i princip är helt underhållsfri så kan det ändå vara klokt att någon gång kontrollera funktion och status. Ett bra tillfälle är efter att slamavskiljaren tömts. Normalt räcker det med att kontrollera att inget föremål blockerar några funktioner. Notera gärna datum då...
- Page 11 75/110mm 1500L/h 62368 CPX Påfyllning, aktivt kol 160mm 7000L/h 45019 CPX Pump-kit, inkl pumpbrunn Om infiltrationen ligger högt 230281 CPX modulpaket BDT 14m² 14m³ Infiltration www.cipax.se för mer information om tillbehör och produkter. Kontakta din återförsäljare eller entreprenör för aktuella priser.
-
Page 12: Tekniska Data
Tekniska data -Våtvolym: 1200 L -Vikt: 85 kg, inklusive lock -Vattengång: 780 mm från botten -Tillåtet installationsdjup, max 2000 mm -Tillåten grundvattennivå, max 675 mm från tankens botten -Tillåten belastning på lock och sarg max 250 kg. Se längst bak för ritning på tanken! -
Page 13: Warranty

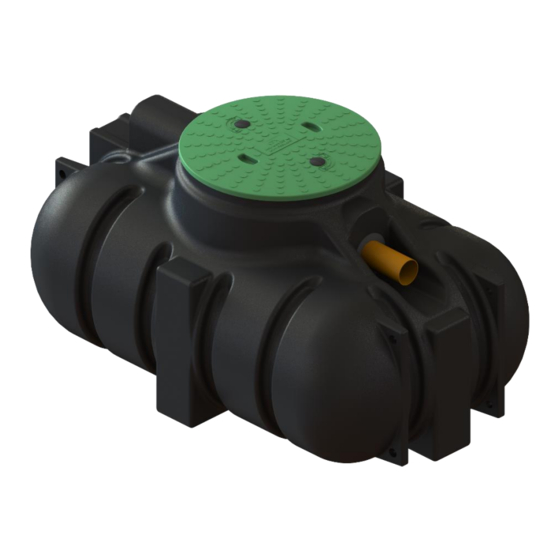

General CPX Septic Tank 1200L CPX Part No: 23012, RSK: 5622358 The Septic Tank is rotationally moulded from impact-resistant and age-resistant polyethene plastic and is intended for: Greywater, (Bath, Dish and Wash) The Septic Tank is only intended for use as septic tank. - Page 14 Accessories The Septic Tank has as standard a built-in- neck with height of 265 mm above the main upper side of the tank. Distance from water entrance to top of neck=220mm For complete list of accessories please see below. For drawing of the tank please see far back. ______________________________________________________________________ Extension Neck, Height 250 mm Distance water entrance to top of neck=470mm...
- Page 15 Level Alarm CPX Part No: 606171, Including 10 m cable 606181, Wireless with batteries The level indicator (1) shall be attached as shown in the picture with the provided clamp, screw, washer and nut. Drill a 8 mm hole 90 degrees towards incoming pipe. The alarm will be activated when liquid reaches both metal surfaces at the tip.
- Page 16 ~2cm/m) Choose a spot where it will be self gravity ( 2% > for the fluid in the pipe system to and from the Septic Tank. The ground must be well drained and stable. If there are considered as a risk for ground water intrusion a draining out from the pit should be arranged.
-
Page 17: Pipe Connections
Anchoring If it is considered as a risk that the groundwater level can reach the Septic Tank then it should be anchored. Use long lasting bands together with anchoring plates or a specific anchoring canvas to prevent the Septic Tank to float up when it is empty. - Page 18 Mounting CPX extension neck All CPX extension necks are mounted to the Septic Tank in identical way. Clean the contact surface on the Septic Tank and apply a flowy string with supplied sealant in the middle and all way around. _________________________________________________________________________________ Clean the contact surface on the extension neck.
-
Page 19: Back Filling
Ventilation The Septic system must have a good ventilation to work properly. Normally the ventilation for the sewer piping is led above the roof of the building. In some case the ventilation is attached directly on the Septic Tank. That solution will require a pipe dimension of minimum Ø75 mm. -
Page 20: Function And Operation
Function and operation The main task of the Septic Tank is to settle sludge from water. Incoming water and sludge arriving via piping from e.g. a house is moving slowly through the two chambers inside. The two chambers are communicating via specific holes placed at a certain height in the smaller chamber two. -
Page 21: Maintenance
Maintenance Even though The Septic Tank is more or less maintenance free it is wise to check function and status at regular basis. A good opportunity is after the Septic Tank has been emptied. Normally a check that no debris are blocking any functions is enough. Make a note at what date the Septic Tank har been emptied. -
Page 22: Accessories And Spare Parts
CPX Pump-kit, including pump chamber If infiltration is placed higher than the tank 230281 CPX Infiltration Module 14 m² 14 m² Infiltration bed For more information about CPX products and accessories please see www.cipax.com Contact your local retailer for updated prices. -
Page 23: Technical Data
Technical data -Wet volume: 1200L -Weight: 85 kg including the lid -Water entrance: 780 mm ´from bottom -Allowed installation depth: Max 2000 mm -Max permitted ground water level: 675 from bottom of the tank -Max permitted load on the cover, rim and tank: 250 kg Please see far back for detailed drawing... - Page 24 Loggbok för tömning /Emptying log book Slamavskiljaren installerad/ Utförd av/ Kommentar/ Septic Tank installed Performed by Comment Slamavskiljaren tömd/ Utförd av/ Kommentar/ Septic Tank emptied Performed by Comment...
