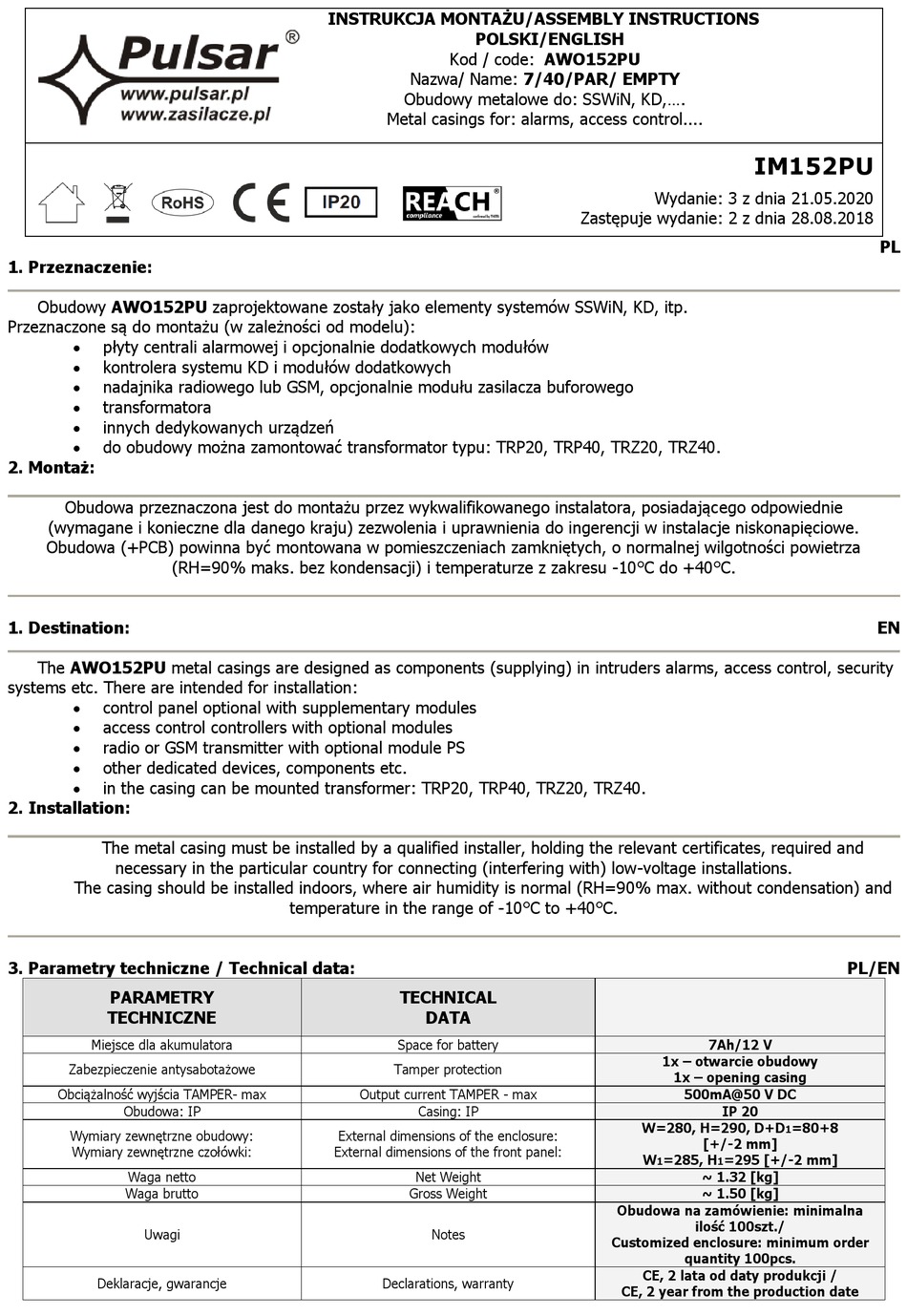

Pulsar AWO152PU Assembly Instructions

1. Przeznaczenie:
Obudowy AWO152PU zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów
 kontrolera systemu KD i modułów dodatkowych
 nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
 transformatora
 innych dedykowanych urządzeń
 do obudowy można zamontować transformator typu: TRP20, TRP40, TRZ20, TRZ40.
2. Montaż:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

1. Destination:

The AWO152PU metal casings are designed as components (supplying) in intruders alarms, access control, security
systems etc. There are intended for installation:
 control panel optional with supplementary modules
 access control controllers with optional modules
 radio or GSM transmitter with optional module PS
 other dedicated devices, components etc.
 in the casing can be mounted transformer: TRP20, TRP40, TRZ20, TRZ40.

2. Installation:

The metal casing must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) low-voltage installations.
The casing should be installed indoors, where air humidity is normal (RH=90% max. without condensation) and
3. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER- max
Obudowa: IP
Wymiary zewnętrzne obudowy:
Wymiary zewnętrzne czołówki:
Waga netto
Waga brutto
Uwagi
Deklaracje, gwarancje
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Kod / code: AWO152PU
Nazwa/ Name: 7/40/PAR/ EMPTY
Obudowy metalowe do: SSWiN, KD,....
Metal casings for: alarms, access control....
temperature in the range of -10°C to +40°C.
TECHNICAL
DATA
Space for battery
Tamper protection
Output current TAMPER - max
Casing: IP
External dimensions of the enclosure:
External dimensions of the front panel:
Net Weight
Gross Weight
Notes
Declarations, warranty
POLSKI/ENGLISH
Zastępuje wydanie: 2 z dnia 28.08.2018
W=280, H=290, D+D
W
Obudowa na zamówienie: minimalna
Customized enclosure: minimum order
CE, 2 lata od daty produkcji /
CE, 2 year from the production date
IM152PU
Wydanie: 3 z dnia 21.05.2020
7Ah/12 V
1x – otwarcie obudowy
1x – opening casing
500mA@50 V DC
IP 20
=80+8
1
[+/-2 mm]
=285, H =295 [+/-2 mm]
1 1
~ 1.32 [kg]
~ 1.50 [kg]
ilość 100szt./
quantity 100pcs.
PL
EN
PL/EN
