Summary of Contents for DCG VERI50

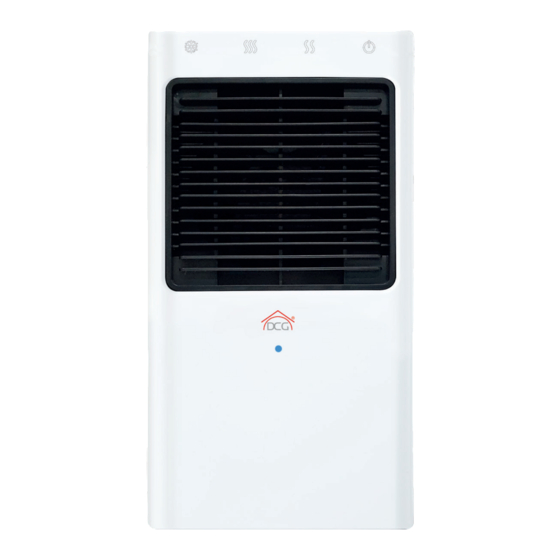

- Page 1 MANUALE D’ISTRUZIONI INSTRUCTION MANUAL RAFFRESCATORE FREDDO E CALDO VERI50 COOLER VERI55 COOLER COLD AND HOT HOT AND COLD VERI50 VERI55...
-
Page 2: Gentile Cliente
Grazie per aver scelto Gentile Cliente, Complimenti per aver scelto un prodotto DCG. Sarà sicuramente soddisfatto dell’acquisto effettuato, non solo per l’ottima qualità del materiale usato ma anche per l’attenzione rivolta alle esigenze dei nostri clienti. Questo prodotto non è inteso per l’uso di persone (bambini compresi) con ridotte capacità... -
Page 3: Guida All 'Uso
Manuale d’istruzioni GUIDA ALL ’USO Non usare il raffrescatore in ambienti chiusi, ma esclusivamente in ambienti ben • ventilati. Prima di accendere l’apparecchio, riempire il serbatoio di acqua, così da garantirne il • funzionamento efficace. Non usare la funzione raffrescamento se il serbatoio è vuoto. Note: Il livello dell’acqua non deve superare il limite del serbatoio. - Page 4 Manuale d’istruzioni SCHEMA DELLA STRUTTURA Copertura posteriore Pannello dei comandi Griglia anteriore Indicatore livello Pannello di raffrescamento acqua Finestrella di osservazione livello acqua Serbatoio dcg16.it...
-
Page 5: Istruzioni Per L'uso
Manuale d’istruzioni FUNZIONI riscaldamento velocità oscillazione Pannello touch spia di stato raffrescamento anioni on/off on/off velocità raffrescamento raffrescamento oscillazione anioni riscaldamento ISTRUZIONI PER L ’USO Riempire il serbatoio Estrarre il serbatoio dalla parte posteriore dell’apparecchio, quindi riempirlo usando un recipiente o un tubo finché l’indicatore del livello dell’acqua arancione non raggiunge la parte superiore della finestrella. -
Page 6: Velocità Della Ventola
Manuale d’istruzioni - VELOCITÀ DELLA VENTOLA Premendo il pulsante sul pannello dei comandi o sul telecomando è possibile regolare la velocità del getto d’aria, che può essere bassa (1), media (2) o alta (3). A ciascun livello di velocità corrisponde una spia che si illumina quando la velocità viene selezionata. La velocità... - Page 7 Manuale d’istruzioni PULIRE, RIEMPIRE, SVUOTARE Pulire il serbatoio Pulire il pannello di raffrescamento Estrarre il serbatoio e pulirlo con una Rimuovere la copertura posteriore ed spazzola morbida, quindi reinserirlo estrarre il pannello di raffrescamento completamente. nella direzione indicata dalla freccia. Riempire il serbatoio Lavare il pannello di raffrescamento con acqua e rimuovere lo sporco con una...
-
Page 8: Risoluzione Problemi
Manuale d’istruzioni RISOLUZIONE PROBLEMI Problema Possibile causa Azione correttiva Note Blackout o collegamento Misurare la tensione Si consiglia di usare un di corrente guasto. in entrata e collegare misuratore di tensione la spina a una presa di per ottenere la tensione corrente adatta. - Page 9 Manuale d’istruzioni Problema Possibile causa Azione correttiva Note La pompa è danneggiata. Riparare la pompa o sostituirla con una dello stesso modello. La pompa non funziona e Il collegamento con il non raffresca. motore della pompa è Stringere il collegamento. allentato.
-
Page 10: Informazioni Tecniche
Manuale d’istruzioni INFORMAZIONI TECNICHE Modello VERI55 Volume d’aria 760 m³/h Area coperta 10 m² Potenza 1400 W Corrente 6,4 A Capacità serbatoio 9,3 L Utilizzo continuativo di 10 - 13 ore acqua Tasso di evaporazione 0,7-0,9 L/h dell’acqua Velocità ventola 3 velocità... -
Page 11: Garanzia
Manuale d’istruzioni GARANZIA Per l’apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte motore. Per la garanzia è sufficiente lo scontrino di acquisto. Senza questo non sussiste il diritto né... - Page 12 Instruction manual OPERATING GUIDE Avoid using the evaporative air cooler in a closed area. The unit should be used in well • ventilated areas only. Before turning the unit on, fill the tank with water to ensure efficient operation of the •...
-
Page 13: Structure Diagram
Instruction manual STRUCTURE DIAGRAM dcg16.it... -
Page 14: Filling Water
Instruction manual FUNCTIONS OPERATING INSTRUCTION Filling Water By pulling the back water tank, then use the water container or water pipe to fill up the water tank until the Orange water level indicator reach the top of water level scale. Caution: Do not fill up the water exceed the limit of water level scale to avoid the water spilling out while moving the air cooler. - Page 15 Instruction manual - FAN SPEED Press SPEED button on the Control Panel or the remote control to adjust wind speeds to low (1), medium (2), high (3), speed lights (1,2,3) indicates selected current wind speed. The wind speeds change on rotating basis. - ANION Press ANION button on the control panel or the remote control.
-
Page 16: Cleaning Water Tank
Instruction manual CLEANING, FILLING AND DRAINING Cleaning water tank Cleaning cooling pad Pull out water tank, and clean by soft Remove the back shutter and then pull brush, then push water tank the cooling pad as below arrow. back into the air cooler completely. Filling the water Clean the cooling pad with normal water and wipe the dirt by soft brush. -
Page 17: Troubleshooting
Instruction manual TROUBLESHOOTING Problem Possible Cause Corrective Action Remarks Blackout or faulty power Measure the input Recommended to use connection. voltage and connect to a Voltage meter to get the designated power supply. right voltage. AC fuse is damaged Replace the fuse or If the problem remains The evaporative air or the circuit stops... - Page 18 Instruction manual Problem Possible Cause Corrective Action Remarks Damaged pump. Repair or replace the pump with a pump of the The pump fails to same model. function and provide Loose pump motor Tighten connection. cooling. connection. Clogged top water Clean the top water The pump functions but distribution tray.
- Page 19 Instruction manual INFORMAZIONI TECNICHE Model Name VERI55 Air volume 760 m³/h Area coverage 10 m² Power 1400 W Current 6,4 A Water tank capacity 9,3 L Water continuous 10 - 13 hour usage Water evaporation rate 0,7-0,9 L/h Fan speed 3 speedww Vent size 21,5 x 25 cm...
- Page 20 RAFFRESCATORE DA TAVOLO VERI50 TABLETOP AIR COOLER VERI50 DCG S.R.L. Via G. Garibaldi 68 20861 Brugherio (MB) MADE IN CHINA...
