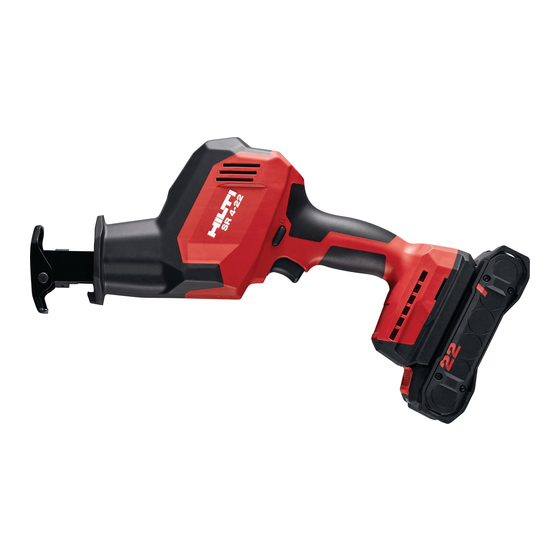

Hilti SR 4-22 Manual

Hide thumbs Also See for SR 4-22:
Table of Contents
  • Table of Contents
  • En Original Operating Instructions
  • Fr Mode D'emploi Original
  • Da Original Brugsanvisning
  • Sv Originalbruksanvisning
  • No Original Bruksanvisning
  • Fi Alkuperäiset Ohjeet
  • Et Originaalkasutusjuhend
  • Lv Oriģinālā Lietošanas Instrukcija
  • Lt Originali Naudojimo Instrukcija
  • Ru Перевод Оригинального Руководства По Эксплуатации
  • Uk Оригінальна Інструкція З Експлуатації
  • Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
  • Tr Orijinal KullanıM Kılavuzu
  • ﻴ ﻟ‬ ‫ﺩ
  • Ja オリジナル取扱説明書
  • Ko 오리지널 사용 설명서
  • Zh 原始操作說明
  • Cn 原版操作说明

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
SR 4-22
English
1
Français
12
Dansk
25
Svenska
36
Norsk
48
Suomi
59
Eesti
71
Latviešu
82
Lietuvių
94
Русский
106
Українська
120
Қазақ
134
Türkçe
147
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
159
日本語
172
한국어
183
繁體中文
194
中文
204

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SR 4-22 and is the answer not in the manual?

Questions and answers

Related Manuals for Hilti SR 4-22

Summary of Contents for Hilti SR 4-22

  • Page 1 English Français Dansk Svenska Norsk Suomi Eesti Latviešu Lietuvių Русский Українська Қазақ Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 SR 4-22 한국어 繁體中文 中文...

  • Page 4: Table Of Contents

    SR 4-22 Original operating instructions ........

  • Page 5: En Original Operating Instructions

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 6 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
  • Page 7 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 8 Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. ▶ Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
  • Page 9 ▶ Wear protective gloves when changing the accessory tool. Touching the accessory tool can result in cuts and burns. ▶ Keep your hands away from the cutting area and the blade. Whenever necessary as support, hold the product with your other hand on the motor housing. When both hands are on the saw they cannot be injured by it.
  • Page 10 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 11 Status indicators of the Li­ion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health. 3.5.1 Indicators for state of charge and fault messages WARNING Risk of injury by a falling battery! ▶...
  • Page 12 Technical data Reciprocating saw SR 4-22 Rated voltage 21.6 V Weight in accordance with EPTA Procedure 01, without battery 2 kg Stroke rate 0 /min … 3,000 /min Stroke length 23.2 mm Keyless chuck for standard accessory tools 1/2 in Storage temperature −20 ℃...
  • Page 13 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
  • Page 14 Use only a slightly damp cloth to clean the housing. Do not use cleaning agents containing silicone as these can attack the plastic parts. • Clean and lubricate the blade holder from the outside at regular intervals. Use the Hilti spray 314648 for this purpose. •...
  • Page 15 If a problem occurs, always observe the charge-status and fault indicator of the battery. See the section headed Status indicators of the Li­ion battery. If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Trouble or fault Possible cause...

  • Page 16: Fr Mode D'emploi Original

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 17 Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
  • Page 18 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 19 ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶...
  • Page 20 Utilisation et maniement de l'outil sur accu ▶ Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie.
  • Page 21 ▶ Ne pas fixer l'éclairage (LED) du produit et ne pas projeter la lumière dans le visage d'autres personnes. Il y a risque d'éblouissement. ▶ Pendant l'utilisation du produit, l'utilisateur et les personnes se trouvant à proximité doivent porter des lunettes de protection, un casque de protection, un casque antibruit, des gants de protection et un masque respiratoire léger.
  • Page 22 Le produit est conçu pour un maniement à une seule main. Pour ce produit, utiliser exclusivement des accus Li­Ion Hilti Nuron de la série B 22. Pour une puissance •...
  • Page 23 ▶ Ne pas scier dans des sous-sols de nature inconnue. Éléments livrés Scie sabre, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Affichages de l'accu Li-Ion Les accus Li­Ion Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu.
  • Page 24 à 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Caractéristiques techniques Scie sabre SR 4-22 Tension de référence...
  • Page 25 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Mise en place de la lame de scie Utiliser uniquement des lames de scie avec un emmanchement 1/2".
  • Page 26 Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pièces en plastique. Nettoyer et lubrifier régulièrement le porte-outil de l'extérieur. Pour ce faire, veuillez utiliser le spray Hilti •...
  • Page 27 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
  • Page 28 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Page 29: Da Original Brugsanvisning

    Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning.
  • Page 30 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
  • Page 31 ▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når elværktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed ▶ Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj.
  • Page 32 ▶ Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. ▶...
  • Page 33 ▶ Kig ikke direkte ind i produktets lampe (lysdiode), og lys ikke ind i ansigtet på andre personer. Der er fare for at blive blændet. ▶ Brugeren og personer, der opholder sig i nærheden, skal under brugen af produktet bære øjenværn, sikkerhedshjelm, høreværn, beskyttelseshandsker og et let åndedrætsværn.
  • Page 34 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
  • Page 35 Leveringsomfang Bajonetsav, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Li-ion-batteriets indikatorer Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand. 3.5.1 Visning af ladetilstand og fejlmeddelelser ADVARSEL Fare for personskader på grund af batteri, der falder på gulvet! ▶...
  • Page 36 Tekniske data Bajonetsav SR 4-22 Nominel spænding 21,6 V Vægt i henhold til EPTA Procedure 01 uden batteri 2 kg Slagtal 0/min … 3.000/min Slaglængde 23,2 mm Værktøjsholder uden nøgle til standardværktøjer 1/2 in Opbevaringstemperatur −20 ℃ … 70 ℃...
  • Page 37 ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970 som nedstyrtningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert.
  • Page 38 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Dansk...
  • Page 39 Lysdioder er ikke aktive. Batteriet er ikke korrekt isat. ▶ Bring batteriet i indgreb med et hørbart klik. Batteriet er defekt. ▶ Kontakt Hilti Service. Savklingen kan ikke fjernes Låsegrebet ikke trykket ned indtil ▶ Drej låsegrebet indtil anslag, og fra værktøjsholderen.

  • Page 40: Sv Originalbruksanvisning

    ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2243480&id=2243482...
  • Page 41 I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
  • Page 42 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
  • Page 43 ▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan leda till skador. ▶ Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen. Då kan du lättare kontrollera elverktyget i oväntade situationer.
  • Page 44 Säkerhetsanvisningar för sågar med fram- och återgående sågklinga ▶ Håll i elverktygets isolerade greppytor när du utför arbeten där insatsverktyget riskerar att stöta på dolda elledningar. Vid kontakt med en spänningssatt ledning kan metalldelar på verktyget spänningssättas och ge dig en stöt. ▶...
  • Page 45 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
  • Page 46 Produkten är avsedd att användas med en hand. • Använd bara Hilti Nuron-litiumjonbatterier av typen B 22 med den här produkten. För optimal effekt rekommenderar Hilti att batterierna som anges i tabellen i slutet av bruksanvisningen används för denna produkt.
  • Page 47 Laddningsstatus: < 10 % En (1) lysdiod blinkar snabbt grönt Litiumjonbatteriet är helt urladdat. Ladda batteriet. Kontakta Hilti-service om lysdioden fortfarande blinkar snabbt efter att batteriet har laddats. En (1) lysdiod blinkar snabbt gult Litiumjonbatteriet eller den anslutna produkten är överbelastad, för varm, för kall eller så...
  • Page 48 Vidta även andra säkerhetsåtgärder för att skydda användaren mot effekterna av buller och vibrationer, exempelvis: underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, välorganiserade arbetsförlopp. Bullerinformation SR 4-22 Ljudeffektnivå (L 94,5 dB(A) Osäkerhet ljudeffektnivå (K 5 dB(A) Ljudtrycksnivå...
  • Page 49 ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.
  • Page 50 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Transport och förvaring av sladdlösa verktyg och batterier Transport FÖRSIKTIGHET...
  • Page 51 Felsökning Observera batteriets laddningsstatus- och felindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...

  • Page 52: No Original Bruksanvisning

    Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti li­Ion-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
  • Page 53 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
  • Page 54 Sikkerhet på arbeidsplassen ▶ Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker. ▶ Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. ▶...
  • Page 55 eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadde deler repareres før elektroverktøyet brukes. Mange ulykker er et resultat av dårlig vedlikeholdte elektroverktøy. ▶ Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter blir sjeldnere fastklemt og er lettere å styre. ▶...
  • Page 56 ▶ Ta hyppige pauser og gjør øvelser for å øke blodgjennomstrømningen i fingrene. Ved langvarig arbeid kan kraftige vibrasjoner føre til forstyrrelser i blodkar eller nervesystemet i fingre, hender eller håndledd. ▶ Ikke fest noen beltekrok til dette produktet. ▶ Ikke se rett inn i belysningen (LED) på produktet, og ikke lys inn i ansiktet til andre personer. Du kan bli blendet.
  • Page 57 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
  • Page 58 Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.5.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶ Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.
  • Page 59 Tekniske data Bajonettsag SR 4-22 Merkespenning 21,6 V Vekt i henhold til EPTA Procedure 01 uten batteri 2 kg Slagtall 0 o/min … 3 000 o/min Slaglengde 23,2 mm Nøkkelfri chuck for standardverktøy 1/2 in Lagringstemperatur −20 ℃ … 70 ℃...
  • Page 60 ▶ Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk. Følg nasjonale retningslinjer for arbeid i høyden. Som fallsikring av dette produktet skal du kun bruke en kombinasjon av Hilti fallsikring og Hilti verktøysnor #2261970. ▶ Fest fallsikringen i monteringsåpningene for tilbehør. Kontroller at den sitter forsvarlig fast.
  • Page 61 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reserve- deler, forbruksmaterialer og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group 2243482...
  • Page 62 Ved alle feil må du sjekke batteriets indikator for ladetilstand og feil. Se kapittelet Indikatorer for li-ion- batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning...

  • Page 63: Fi Alkuperäiset Ohjeet

    ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
  • Page 64 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
  • Page 65 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
  • Page 66 ▶ Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. ▶ Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ▶...
  • Page 67 Turvallisuusohjeet koskien edestakaisin liikkuvalla sahanterällä tehtäviä sahauksia ▶ Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, jos teet työtä, jossa sähkötyökalun terä saattaa osua rakenteen sisällä olevaan virtajohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin voit saada sähköiskun. ▶...
  • Page 68 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
  • Page 69 Tuote on tarkoitettu yhdellä kädellä käytettäväksi. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Parhaan tehon saavut- tamiseksi Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja.
  • Page 70 Saata tuote ja akku suositeltuun käyttölämpötilaan ja älä ylikuormita tuotetta sitä käyttäessäsi. Jos viesti edelleen on näytössä, ota yhteys Hilti- huoltoon. Yksi (1) LED-merkkivalo palaa keltaisena Litiumioniakku ja siihen liitetty tuote eivät ole yh- teensopivat.
  • Page 71 Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Säh- kötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Meluarvot SR 4-22 Äänitehotaso (L 94,5 dB(A) Äänitehotason epävarmuus (K 5 dB(A) Äänenpainetaso (L...
  • Page 72 ▶ Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa. ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
  • Page 73 • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
  • Page 74 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile lataustilan ja vikojen näytön merkkivaloja. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Akku tyhjenee tavallista no- Akun kunto ei optimaalinen.

  • Page 75: Et Originaalkasutusjuhend

    Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
  • Page 76 õigusaktide nõuetele ja kehtivatele standarditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusju- hendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või...
  • Page 77 Ohutus töökohal ▶ Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht võib põhjustada õnnetusi. ▶ Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. ▶...
  • Page 78 ▶ Hooldage elektrilisi tööriistu ja tarvikuid korralikult. Kontrollige, kas liikuvad osad töötavad veatult ega kiilu kiini. Veenduge, et seadme osad ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Ebapiisavalt hooldatud elektrilised tööriistad põhjustavad õnnetusi. ▶...
  • Page 79 ▶ Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et paigaldatud tarvikud on kindlalt kinnitatud. ▶ Hoidke ventilatsiooniavad alati vabad. Kinni kaetud ventilatsiooniavadest tingitud põletusoht! ▶ Tehke tihti pause ja sirutage sõrmi, et parandada verevarustust. Pikemaajalisel töötamisel võib tugev vibratsioon tekitada häireid sõrmede, käte või randmeliigeste veresoonte ja närvisüsteemi toimimises.
  • Page 80 Seade on ette nähtud käsitsemiseks ühe käega. • Kasutage selle toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada selle toote jaoks käesoleva kasutusjuhendi lõpus olevas tabelis nimetatud akusid. •...
  • Page 81 Tarnekomplekt Saabelsaag, kasutusjuhend. Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group Liitiumioonaku kuvamine Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut. 3.5.1 Laetuse astme ja veateadete kuvamine HOIATUS Vigastuste oht allakukkuva aku tõttu! ▶ Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.
  • Page 82 Tehnilised andmed Saabelsaag SR 4-22 Nimipinge 21,6 V Kaal vastavalt EPTA Procedure 01 ilma akuta 2 kg Käigusagedus 0 p/min … 3 000 p/min Käigupikkus 23,2 mm Võtmeta tarvikukinnitus standardsete tarvikute puhul 1/2 in Hoiutemperatuur −20 ℃ … 70 ℃...
  • Page 83 ▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud. Järgige riigis kehtivaid eeskirju kõrgustes töötamise kohta. Selle toote puhul kasutage kukkumiskaitsena vaid Hilti kukkumiskaitset kombinatsioonis Hilti tööriistatros- siga #2261970. ▶ Kinnitage kukkumiskaitse lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
  • Page 84 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
  • Page 85 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. 2243482 Eesti *2243482*...

  • Page 86: Lv Oriģinālā Lietošanas Instrukcija

    Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka! Tootja garantii ▶...
  • Page 87 Ražotājs, uzņemoties pilnu atbildību, apliecina, ka šeit aprakstītais izstrādājums atbilst spēkā esošo tiesību aktu un standartu prasībām. Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehnisko dokumentāciju glabā: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2243482 Latviešu...
  • Page 88 Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta"...
  • Page 89 ▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievēro- šanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām. Elektroiekārtas lietošana un apkope ▶ Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās slodzes.
  • Page 90 ▶ Nofiksējiet un nodrošiniet apstrādājamo priekšmetu ar skrūvspīļu palīdzību vai citā veidā uz stabilas pamatnes. Ja jūs turat apstrādājamo priekšmetu ar roku vai piespiestu ķermenim, tas ir nestabils un var izraisīt kontroles zudumu. Papildnorādījumi par drošību ▶ Lietojiet izstrādājumu un tā papildaprīkojumu tikai tad, ja tas ir nevainojamā stāvoklī. ▶...
  • Page 91 Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu". Ievērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu.
  • Page 92 Izstrādājums ir paredzēts lietošanai ar vienu roku. • Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Lai nodrošinātu optimālu darbības efektivitāti, Hilti iesaka kopā ar šo izstrādājumu lietot šīs lietošanas instrukcijas beigās iekļautajā tabulā norādītos akumulatorus.
  • Page 93 Nodrošiniet, lai izstrādājums vai akumulators būtu ieteicamajā darba temperatūrā, un lietojiet izstrādājumu tā, lai tas netiktu pārslogots. Ja indikācija nepazūd, vērsieties Hilti servisā. Viena (1) LED konstanti deg dzeltenā krāsā Litija jonu akumulators un ar to savienotais izstrādājums nav savā starpā saderīgi. Lūdzu, vērsieties Hilti servisā.
  • Page 94 Tas var būtiski samazināt iedarbību kopējā darba laikā. Jāparedz papildu drošības pasākumi, lai aizsargātu iekārtas lietotāju pret trokšņa un/vai vibrācijas iedarbību, piemēram, elektroiekārtas un apkope, roku turēšana siltumā, darba procesu organizācija. Informācija par troksni SR 4-22 Skaņas jaudas līmenis (L 94,5 dB(A) Skaņas jaudas līmeņa pielaide (K 5 dB(A) Skaņas spiediena līmenis (L...
  • Page 95 ▶ Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts. Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Aizsardzībai pret kritieniem lietojiet kopā ar šo izstrādājumu tikai Hilti pretnokrišanas aprīkojumu apvienojumā ar Hilti instrumentu drošības virvi #2261970.
  • Page 96 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Iekārtu un akumulatoru transportēšana un uzglabāšana Transportēšana...
  • Page 97 ▶ Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja. ▶ Utilizējiet akumulatorus tā, lai tiem nevarētu piekļūt bērni. ▶ Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana.

  • Page 98: Lt Originali Naudojimo Instrukcija

    Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija ▶ Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera. Papildinformācija Papildinformācija par lietošanu, tehniku, vides aizsardzību un materiālu otrreizējo pārstrādi ir pieejama, izmantojot šādu saiti: qr.hilti.com/manual/?id=2243480&id=2243482...
  • Page 99 Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti Ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Iliustracijose naudojami simboliai Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą iliustraciją šios naudojimo instrukcijos pradžioje. Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių...
  • Page 100 Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas, paveikslėlius ir techninius duomenis. Šių nurodymų nesilaikymas gali tapti elektros smūgio, gaisro ir / arba sunkių...
  • Page 101 savo elektriniu įrankiu susipažinę. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi. Elektrinio įrankio naudojimas ir elgesys su juo ▶ Prietaiso neperkraukite. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodytos galios. ▶...
  • Page 102 Papildomi saugos nurodymai ▶ Prietaisą ir reikmenis naudokite tik tada, kai jie yra techniškai tvarkingi. ▶ Prietaisą ir reikmenis draudžiama keisti ar atlikti kitokius jų pakeitimus. ▶ Šlifuojant, pjaustant ir gręžiant kylančiose dulkėse gali būti pavojingų cheminių medžiagų. Štai keli pavyzdžiai: švinas ar dažai švino pagrindu, plytos, betonas ir kiti mūro statiniai, natūralus akmuo ir kiti gaminiai, kurių...
  • Page 103 Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.
  • Page 104 Prietaisas yra skirtas valdyti viena ranka. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti Nuron ličio jonų akumuliatorius. Optimaliam našumui Hilti rekomenduoja šiam prietaisui šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius.
  • Page 105 (1) vienas šviesos diodas nuolat šviečia akumuliatoriaus talpa yra mažesnė kaip 50%. raudona spalva. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Techniniai duomenys Tiesinis pjūklas SR 4-22 Nominalioji maitinimo įtampa...
  • Page 106 Imkitės papildomų saugos priemonių, kad darbuotojas būtų apsaugotas nuo triukšmo ir / arba vibracijos poveikio, pavyzdžiui, reikalaukite tinkamos elektrinio įrankio ir keičiamųjų įrankių techninės priežiūros, pasirūpinkite, kad darbuotojų rankos visada būtų šiltos, užtikrinkite tinkamą darbo organizavimą. Informacija apie triukšmą SR 4-22 Garso galios lygis (L 94,5 dB(A) Garso galios lygio paklaida (K 5 dB(A) Garso slėgio lygis (L...
  • Page 107 ▶ Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Kaip apsaugą nuo nukritimo šiam gaminiui naudokite tik Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno #2261970 derinį.
  • Page 108 Korpusą valykite tik šiek tiek sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms. • Reguliariai valyti iš išorės ir sutepti įrankio griebtuvą. Tam naudoti Hilti purškalą 314648. • Prietaiso kontaktams nuvalyti naudokite švarią, sausą šluostę.
  • Page 109 Pagalba sutrikus veikimui Visų sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus įkrovos lygio ir sutrikimų rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis...

  • Page 110: Ru Перевод Оригинального Руководства По Эксплуатации

    ▶ Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus! Gamintojo teikiama garantija ▶ Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį. Daugiau informacijos Daugiau informacijos apie valdymą, techniką, aplinką perdirbimą rasite šiuo adresu: qr.hilti.com/manual/?id=2243480&id=2243482 Šią nuorodą taip pat rasite dokumentacijos gale kaip QR kodą.
  • Page 111 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
  • Page 112 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
  • Page 113 удлинительного кабеля, пригодного для использования вне помещений, снижает риск поражения электрическим током. ▶ Если избежать работы с электроинструментом в условиях влажности не представляется возможным, используйте автомат защиты от тока утечки. Использование автомата защиты от тока утечки снижает риск поражения электрическим током. Безопасность...
  • Page 114 работы. Использование электроинструментов не по назначению может привести к опасным ситуациям. ▶ Замасленные рукоятки и поверхности для хвата немедленно очищайте — они должны быть сухими и чистыми. Скользкие рукоятки и поверхности для хвата не обеспечивают безопасное управление и контроль электроинструмента в непредвиденных ситуациях. Использование...
  • Page 115 ▶ Избегайте длительного контакта с пылью. ▶ Удаляйте пыль с лица и тела. ▶ Носите защитную одежду и промывайте открытые участки, подверженные воздействию, водой с мылом. ▶ Опасность травмирования вследствие падения инструментов и/или принадлежностей. Перед началом работы убедитесь в том, что смонтированная принадлежность надежно закреплена. ▶...
  • Page 116 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
  • Page 117 Электроинструмент предназначен для работы одной рукой. • Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti Nuron серии B 22. Для обеспечения оптимальной мощности Hilti рекомендует использовать с этим электроин- струментом аккумуляторы, указанные в таблице в конце этого руководства по эксплуатации. •...
  • Page 118 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
  • Page 119 SR 4-22 Частота ходов 0 об/мин … 3 000 об/мин Длина хода 23,2 мм Зажимной патрон для стандартных пильных полотен, без ключа 1/2 дюйм Температура хранения −20 ℃ … 70 ℃ Температура окружающей среды при эксплуатации −17 ℃ … 60 ℃...
  • Page 120 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
  • Page 121 подвергать аккумулятор чрезмерному воздействию влаги (например, опускать его в воду или оставлять под дождем). Если аккумулятор промокнет, обращайтесь с ним, как с поврежденным. Поместите его в контейнер из негорючего материала и обратитесь в сервисную службу Hilti. • Аккумулятор должен быть чистым, без следов масла и смазки.
  • Page 122 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение аккумуляторных инструментов и аккумуляторов...
  • Page 123 Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...

  • Page 124: Uk Оригінальна Інструкція З Експлуатації

    Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
  • Page 125 відповідає чинному законодавству і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
  • Page 126 Безпека на робочому місці ▶ Дбайте про чистоту та достатнє освітлення робочого місця. Безлад на робочому місці та недостатнє освітлення можуть стати причиною нещасних випадків. ▶ Не працюйте з електроінструментом у вибухонебезпечному середовищі, що містить легко- займисті рідини, гази або пил. Під час роботи електроінструментів утворюються іскри, від яких можуть...
  • Page 127 ▶ Не можна нехтувати правилами безпеки під час роботи з електроінструментами навіть у тому випадку, коди Ви добре знайомі з тим чи іншим електроінструментом. Якщо користуватися інструментом необережно, лише малої частки секунди може бути достатньо для отримання тяжких травм. Використання електроінструмента та належний догляд за ним ▶...
  • Page 128 Сервісне обслуговування ▶ Доручайте ремонт електроінструмента лише кваліфікованому персоналу зі спеціальною підготовкою за умови використання тільки оригінальних запасних частин. Це забезпечить функціональність інструмента. ▶ Забороняється здійснювати технічне обслуговування пошкоджених акумуляторних батарей. У будь-яких випадках технічне обслуговування акумуляторних батарей повинен здійснювати виробник або...
  • Page 129 ▶ Не використовуйте затуплене або пошкоджене пиляльне полотно. Це призводить до сильного тертя, защемлення пиляльного полотна або до віддачі. ▶ Закріпіть оброблювану деталь на стійкій основі. Не утримуйте розпилювану деталь у руці та не підпирайте її ногою. ▶ Умикайте інструмент лише після того, як Ви встановили його у робоче положення. ▶...
  • Page 130 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
  • Page 131 ▶ Не пиляйте незнайомі матеріали. Комплект постачання Шабельна пилка, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Варіанти індикації літій-іонної акумуляторної батареї Літій-іонні акумуляторні батареї Hilti Nuron оснащені індикаторами, які можуть відображати стан заряду, повідомлення...
  • Page 132 Один (1) світлодіод швидко мигає червоним ко- Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.5.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку...
  • Page 133 та/або вібрації, зокрема: проводити своєчасне технічне обслуговування електроінструмента та змінних робочих інструментів до нього, утримувати руки у теплі, належним чином організовувати робочий процес. Інформація про шум SR 4-22 Рівень шумової потужності (L 94,5 дБ(А) Похибка для рівня шумової потужності (K 5 дБ(А)
  • Page 134 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
  • Page 135 керування – на предмет справної роботи. • Не використовуйте інструмент у разі виявлення пошкоджень та/або порушень функціональності. Негайно передайте інструмент до сервісної служби компанії Hilti для здійснення ремонту. • Після завершення робіт з догляду і технічного обслуговування встановіть усі захисні пристрої та...
  • Page 136 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Транспортування та зберігання акумуляторних інструментів та акумуляторних...
  • Page 137 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...

  • Page 138: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық

    Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
  • Page 139 Пайдалану бойынша нұсқаулықты ұстану Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз Hilti Li­Ion аккумуляторы Hilti зарядтағыш құрылғысы 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл сандар осы пайдалану бойынша нұсқаулықтың басындағы тиісті суретке сәйкес келеді.
  • Page 140 стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
  • Page 141 ▶ Электр құралын қосу алдында реттеуші құрылғыларды және гайка кілтін алыңыз. Электр құралының айналатын бөлігіндегі аспап немесе кілт жарақаттарға әкелуі мүмкін. ▶ Жұмыс кезінде ыңғайсыз қалыптарға тұрмауға тырысыңыз. Үнемі тұрақты күйді және тепе- теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік береді.
  • Page 142 тыс зарядтамаңыз. Қате зарядтау немесе рұқсатты температура ауқымдарынан тыс зарядтау аккумуляторды бұзуы және өрт қаупін арттыруы мүмкін. Қызмет ▶ Электр құралын жөндеуді тек түпнұсқа қосалқы бөлшектерді қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Бұл электр құралын қауіпсіз күйде сақтауды қамтамасыз етеді. ▶ Зақымдалған аккумуляторларға ешқашан қызмет көрсетпеңіз. Аккумулятордың толық күтімін тек...
  • Page 143 ▶ Өнімді тек жұмыс күйінде қосыңыз. ▶ Жұмыс барысында өнімді әрдайым денеден ары бағыттаңыз. ▶ Өңделетін бұйымды астынан ұстап алмаңыз. ▶ Біркелкі қысым мен үйлесімді кесу жылдамдығын пайдаланып жұмыс істеңіз, әсіресе диаметрі үлкен құбырларды кескенде. Бұл өнімдердің қызып кетуін болдырмау үшін қажет. ▶...
  • Page 144 материалдарды, кірпіш пен пластикті кесуге арналған. Өнім бір қолмен пайдалануға арналған. • Бұл өнім үшін тек B 22 сериялы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бұл өнім үшін оңтайлы қуатқа қол жеткізу мақсатында осы пайдалану бойынша нұсқаулықтың соңындағы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді.
  • Page 145 Li­Ion аккумуляторының индикаторлары Hilti Nuron Li-Ion аккумуляторлары аккумуляторлардың заряд деңгейін, ақаулық туралы хабарларын және күйін көрсете алады. 3.5.1 Заряд деңгейінің және ақаулық туралы хабарлардың индикаторлары ЕСКЕРТУ Жарақат алу қаупі аккумулятордың құлауынан! ▶ Аккумулятор енгізілген кезде, құлыптан босату түймесін басқаннан кейін аккумулятордың...
  • Page 146 болса, бұл қалған аккумулятор қуатының 50% түспен тұрақты жанады. шамасынан төмен болғанын білдіреді. Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Техникалық сипаттамалар Қылыштық ара SR 4-22 Номиналды кернеу...
  • Page 147 ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. Биік жерде жұмыс істеу бойынша ұлттық нұсқамаларды орындаңыз. Бұл өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti құлаудан сақтандырғышы мен Hilti компаниясы ұсынған #2261970 құрал ұстағыш арқанының қисындасуын қолданыңыз. ▶ Құлаудан сақтандырғышты керек-жараққа арналған монтаждық саңылауларға бекітіңіз.
  • Page 148 • Корпусты сәл суланған шүберекпен ғана тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, себебі олар пластик бөлшектерге зақым келтіруі мүмкін. • Құрал бекіткішінің сыртын жүйелі түрде тазалап және майлап тұрыңыз. Ол үшін Hilti ұсынған 314648 спрейін қолданыңыз. Қазақ 2243482 *2243482*...
  • Page 149 орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз. Қауіпсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group Аккумуляторлық құралдар мен аккумуляторларды тасымалдау және сақтау...
  • Page 150 зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулықтардағы көмек Кез келген ақаулықтар орын алған жағдайда, аккумулятордың заряд деңгейі мен ақаулық индикаторына назар аударыңыз. Li­Ion аккумуляторының индикаторлары бөлімін қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...

  • Page 151: Tr Orijinal Kullanım Kılavuzu

    Өндіруші кепілдігі ▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз. Қосымша ақпарат Басқару, техника, қоршаған орта және қайта өңдеу туралы қосымша ақпаратты мына сілтеме бойынша қараңыз: qr.hilti.com/manual/?id=2243480&id=2243482 Бұл сілтеме құжаттаманың соңында QR коды ретінде қолжетімді. Orijinal kullanım kılavuzu Dokümantasyon verileri...
  • Page 152 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
  • Page 153 Güvenlik uyarılarında kullanılan "Elektrikli el aleti terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) veya akü işletimli elektrikli el aletleri (şebeke kablosu olmadan) ile ilgilidir. İş yeri güvenliği ▶ Çalışma alanınızı temiz ve aydınlık tutunuz. Düzensiz veya aydınlatma olmayan çalışma alanları kazalara yol açabilir.
  • Page 154 ▶ Elektrikli el aletlerinin ve aksesuarlarının bakımını titizlikle yapınız. Hareketli parçaların kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya hasar görüp görmediği, elektrikli el aleti fonksiyonlarının kısıtlanma durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni bakımı kötü yapılan elektrikli el aletleridir. ▶...
  • Page 155 ▶ Aletlerin ve/veya aksesuarların düşmesi nedeniyle yaralanma tehlikesi. Çalışmaya başlamadan önce monte edilmiş olan aksesuarın emniyetli bir şekilde sabitlenip sabitlenmediğini kontrol ediniz. ▶ Havalandırma deliklerini her zaman açık bırakınız. Üzeri kapatılan havalandırma delikleri nedeniyle yanma tehlikesi! ▶ Parmaklarınızdaki kan dolaşımının daha iyi olması için sık sık molalar veriniz ve parmak egzersizleri yapınız.
  • Page 156 Bu ürün, tek elle kullanım için tasarlanmıştır. Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Optimum güç için Hilti bu • ürünle birlikte bu kullanım kılavuzunun sonundaki tabloda belirtilen akülerin kullanılmasını tavsiye eder.
  • Page 157 • Bu aküler için sadece Hilti şarj cihazlarının bu kullanım kılavuzunun sonundaki tabloda belirtilen serilerini kullanınız. Olası yanlış kullanım ▶ Beton, gaz beton, taş veya fayans kesmeyiniz. ▶ Ürünü, içinde hala sıvı bulunan hatları kesmek için kullanmayınız. ▶ Bilmediğiniz zeminleri kesmeyiniz.
  • Page 158 Tüm LED'ler çalışma ışığı olarak yanıyor ve ardın- Akünün durumuna ilişkin sorgu tamamlanamadı. dan bir (1) LED hızlıca sarı yanıp sönüyor. İşlemi tekrarlayınız veya Hilti servisiyle irtibat kuru- nuz. Tüm LED'ler çalışma ışığı olarak yanıyor ve ardın- Bağlı bir ürünün kullanımına devam edilebiliyorsa, dan bir (1) LED sürekli kırmızı...
  • Page 159 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti düşme koruması ile Hilti alet kordonunun #2261970 bir kombinasyonunu kullanınız. ▶ Düşme emniyetini aksesuarların montaj aralıklarına sabitleyiniz. Güvenli tutuşu kontrol ediniz.
  • Page 160 Gövdeyi sadece hafif nemli bir temizlik bezi ile temizleyiniz. Plastik parçalara yapışabileceğinden silikon içerikli bakım maddeleri kullanmayınız. • Alet bağlantı yerini düzenli olarak dıştan temizleyiniz ve yağlayınız. Bunun için lütfen Hilti spreyi 314648 kullanınız. • Ürünün üzerindeki kontak noktalarını temizlemek için temiz ve kuru bir bez kullanınız.
  • Page 161 önce ve sonra kontrol ediniz. Arıza durumunda yardım Tüm arızalarda akünün şarj durumu ve hata göstergesini dikkate alınız. Bkz. Bölüm Lityum İyon akü göstergeleri. Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza Olası sebepler Çözüm...
  • Page 162 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.

  • Page 163: ﻴ ﻟ‬ ‫ﺩ

    ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
  • Page 164 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
  • Page 165 ‫ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻏ‬ ‫ﻉ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻧ ﺃ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻏ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﻞ‬ ‫ﺋ ﺍ‬ ‫ﻮ‬ ‫ﺳ‬ ‫ﻪ ﺑ‬ ‫ﺪ‬ ‫ﺟ ﺍ‬ ‫ﻮ‬ ‫ﺘ ﻳ‬ ‫ﺭ‬ ‫ﺎ ﺠ‬ ‫ﻔ ﻧ‬ ‫ﻻ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺨ...
  • Page 166 ‫ﻦ‬ ‫ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺎ ﺑ‬ ‫ﺢ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫ﻝ‬ ‫ﺎ ﻔ‬ ‫ﻃ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﻭ‬ ‫ﺎ‬ ‫ﻨ ﺘ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻋ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻴ‬ ‫ﻌ‬ ‫ﺑ‬ ‫ﺔ‬...
  • Page 167 ‫ﺾ‬ ‫ﻌ ﺑ‬ ‫ﺓ ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﺔ‬ ‫ﻴ ﺋ ﺎ‬ ‫ﻴ ﻤ‬ ‫ﻴ ﻛ‬ ‫ﺩ‬ ‫ﺍ ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺐ‬ ‫ﻘ‬ ‫ﺜ ﻟ‬ ‫ﺍ ﻭ‬ ‫ﻊ‬ ‫ﻄ‬ ‫ﻘ ﻟ‬ ‫ﺍ ﻭ‬ ‫ﺓ ﺮ‬ ‫ﻔ ﻨ‬ ‫ﺴ‬ ‫ﻟ‬ ‫ﺍ...
  • Page 168 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ " . Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
  • Page 169 ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬...
  • Page 170 ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺩ‬ ‫ﺮ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺭ ﺎ‬ ‫ﺸ‬ ‫ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ SR 4-22 ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬...
  • Page 171 ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﺔ‬ ‫ﻧ ﺎ ﻴ‬ ‫ﺻ‬ ‫ﺞ‬ ‫ﻴ ﺠ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﻮ‬ ‫ﻠ‬ ‫ﻌ‬ ‫ﻣ‬ SR 4-22 ‫ﻞ‬ ‫ﺒ ﻴ‬ ‫ﺴ‬ ‫ﻳ‬ ‫ﺩ‬ 94.5 ‫ﺕ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺷ‬ ‫ﻯ‬ ‫ﻮ‬...
  • Page 172 ‫ﻟ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ ﻭ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ء ﺍ‬ ‫ﺮ ﺟ‬ ‫ﻦ‬ ‫ﻣ‬ Hilti ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬...
  • Page 173 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Page 174 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬ ‫ﻟ ﺍ‬...
  • Page 175 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...

  • Page 176: Ja オリジナル取扱説明書

    1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 日本語 2243482 *2243482*...
  • Page 177 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ レシプロソー SR 4-22 製品世代 製造番号 適合宣言 製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していること を宣言します。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
  • Page 178 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが 本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてくださ い。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。...
  • Page 179 バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテ リー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、 負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物 を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡する と、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、 液漏れが発生することがあります。その場合、 漏れた液には触れないでください。 もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い 流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を 負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加え られたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F） を超える高温は、 爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記 載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電によ り、バッテリーが破壊され火災が発生する危険があります。 サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してく ださい。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、 メーカーあるいは権限のあるお客様サービスセンターが行うものとします。 往復運動するソーブレードによる切断に関する安全上の注意...
  • Page 180 ▶ 先端工具の交換時には保護手袋を着用してください。先端工具に触れると、切創事故や火傷の原因とな ることがあります。 ▶ 切断領域やソーブレード付近に手を出さないでください。サポートが必要な場合は、もう一方の手で モーターハウジングのところで本製品を保持してください。両手でソーを保持すれば、ソーで手を負傷 することはありません。 ▶ 本製品は停止するまで置かないでください。 ▶ 切れ味の悪くなったソーブレードや損傷したソーブレードは使用しないでください。そのようなソーブ レードは、摩擦の増大、噛み込みあるいは反動の原因となります。 ▶ 作業材料は安定した支持具に固定してください。切断する作業材料を手や足で支えないでください。 ▶ 本製品の電源は必ず作業場で入れてください。 ▶ 作業時には必ず本製品を身体から離すように操作してください。 ▶ 作業材料の下側をつかまないでください。 ▶ 特にパイプ直径が大きい場合には、適切な押し付け力と適度な切断速度で作業してください。これによ り、本製品の過熱を防止することができます。 ▶ 常に適切な長さのソーブレードを使用してください。ソーブレードは、ストロークの全行程において作 業材料より突出していなければなりません。 ▶ 未知の母材には決して切断を行わないでください。切断ラインの上面と下面から障害物を取り除いてく ださい。 ▶ ソーブレードが切断面に当たった時に、本製品に対して反力が作用することがあります。 ▶ 腕は、反力を受け止めることのできる位置にしてください。 ▶ 本製品のプロテクトシューを作業材料に押し当ててください。これにより、最適で安全な作業を保証す ることができます。 ▶ ソーブレードは必ず側部をつかみ、決してソーブレードが身体のすぐ前にくることのないようにしてく ださい。反動が生じるとソーが跳ね返ることがあります！ ▶ ソーブレードが噛んだ場合あるいは作業を中断する場合は、ソーをオフにしてソーブレードが停止する までソーを動かさないでください。ソーブレードが動いている間は、ソーを作業材料から離したり後方...
  • Page 181 無段変速スイッチ 作業用照明（LED） § ソーブレード バッテリーリリースボタン バッテリーステータス表示 ∙ 正しい使用 本書で説明している製品はバッテリー式レシプロソーです。本製品は、木材、木製および金属製作業材料、 レンガならびにプラスチックの切断に使用するものです。 本製品は片手操作用として設計されています。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得 るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使 用してください。 考えられる誤った使用 ▶ コンクリート、気泡コンクリート、天然石、タイルを切断しないでください。 ▶ 本製品を、水滴が残っているパイプの切断に使用しないでください。 ▶ 未知の母材には切断を行わないでください。 本体標準セット構成品 レシプロソー、取扱説明書。 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合 わせいただくか、あるいはwww.hilti.group でご確認ください。...
  • Page 182 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することが できます。 3.5.1 充電状態およびエラーメッセージの表示 警告 負傷の危険 バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品 に再ロックするようにしてください。 次の表示を確認するには、バッテリーのリリースボタンを短く押してください。 充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。 状態 意味 4 個の LED（4）が常時緑色で点灯 充電状態：100 %...71 % 3 個の LED（3）が常時緑色で点灯 充電状態：70 %...51 % 2 個の LED（2）が常時緑色で点灯 充電状態：50 %...26 % 1 個の LED（1）が常時緑色で点灯...
  • Page 183 製品仕様 レシプロソー SR 4-22 定格電圧 21.6 V EPTA Procedure 01 に準拠した重量（バッテリーなし） 2 kg ストローク数 0/min … 3,000/min ストローク長 23.2 mm キーレスチャック、標準ブレード用 1/2 in 保管温度 −20 ℃ … 70 ℃ 作動時の周囲温度 −17 ℃ … 60 ℃ バッテリー バッテリー作動電圧 21.6 V バッテリー重量...
  • Page 184 3. バッテリーがしっかりと装着されていることを確認してください。 バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。 転倒防止装置 警告 負傷の危険 る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ご使用の国において適用される高所での作業に関する規則に注意してください。 本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせ て使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されている ことを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に 固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。 ソーブレードを装着する 必ず 1/2" コネクションエンドのソーブレードを使用してください。 1. 先端工具のコネクションエンドが汚れていないか、グリスが薄く塗布されているか確認します。必要で あれば、コネクションエンドの汚れを取り除き、グリスを薄く塗ってください。...
  • Page 185 2. 切断作業を終了する場合は、コントロールスイッチから指を放します。 3. スイッチインターロックを作動させます。 手入れと保守 警告 バッテリーを装着した状態における負傷の危険 ！ ▶ 手入れや保守作業の前に必ずバッテリーを取り外してください！ 製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいた める可能性があるので使用しないでください。 • チャックの外側を定期的に清掃して潤滑してください。これには、Hilti 314648 スプレーを使用してく ださい。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使 用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に 曝さないでください（例：水中に沈める、あるいは雨中に放置する） 。 水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃 性の容器に隔離し、Hilti サービスセンターにご連絡ください。 • バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。 バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔...
  • Page 186 ださい。 → 頁 178 バッテリーが「カチッ」と音 バッテリーのロックノッチが汚れ ▶ ロックノッチを清掃してバッテ がするまでロックされない。 ている。 リーを改めてロックしてくださ い。 LED 表示がない。 バッテリーが完全に装着されてい ▶ バッテリーを「カチッ」と音が ない。 するまでロックしてください。 バッテリーの故障。 ▶ Hilti サービスセンターにご連絡 ください。 ソーブレードをチャックから ロックレバーがストップ位置まで ▶ ロックレバーをストップ位置ま 取り出せない。 押されていない。 で回してソーブレードを取り出 してください。 チャックが切断切屑で塞がってい ▶ 切断切屑を除去し、チャックの る。 外側を定期的に清掃してくださ い。製品の手入れ。 → 頁 181 製品がフルパワーにならない。...

  • Page 187: Ko 오리지널 사용 설명서

    位置まで回してソーブレードを 取り外す。 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊 社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 その他の情報 ご 使 用 方 法 、技 術 、環 境 保 護 お よ び リ サ イ ク ル に 関 す る そ の 他 の 情 報 に つ い て は 、...
  • Page 188 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
  • Page 189 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
  • Page 190 ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동 부 위에 말려 들어갈 수 있습니다. ▶ 먼지 제거장치나 수거장치를 설치할 수 있는 기기의 경우, 이 장치들이 연결되어 있는지 그리고 제대로 작 동되는지를...
  • Page 191 그 외의 안전상의 주의사항 ▶ 기술적 하자가 없는 상태에서만 제품 및 액세서리를 사용하십시오. ▶ 어떠한 경우에도 제품 또는 액세서리를 변경하거나 개조하지 마십시오. ▶ 샌딩, 연마, 절단 및 드릴링 작업 시 발생하는 먼지에는 위험한 화학물질이 함유되어 있을 수 있습니다. 예 를 들어 납 또는 납 계열의 페인트, 벽돌, 콘크리트 및 기타 조적 벽돌 제품, 자연석 및 기타 실리콘 함유 제 품, 참나무, 너도밤나무...
  • Page 192 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 193 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
  • Page 193 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.5.1 충전 상태 및 오류 메시지 표시...
  • Page 194 연결된 제품을 계속해서 사용할 수 없는 경우, 남아 적색으로 계속 점등됩니다. 있는 배터리 용량이 50% 미만입니다. 연결된 제품을 계속해서 사용할 수 없는 경우, 배터 리의 수명이 다 되어 교체해야 합니다. Hilti 서비스 센터에 문의해 주십시오. 기술 제원 다목적 톱 SR 4-22 정격...
  • Page 195 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오.
  • Page 196 약간 물기가 있는 수건으로만 하우징을 청소해 주십시오. 플라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오. • 톱날 홀더 바깥쪽을 정기적으로 닦아주고 윤활제를 발라주십시오. 이를 위해 Hilti 스프레이 314648을 사 용하십시오. • 제품의 접점을 청소하려면 깨끗하고 마른 천을 사용하십시오.
  • Page 197 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 단원을 참조 하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...

  • Page 198: Zh 原始操作說明

    ▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
  • Page 199 危險 危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。 警告 警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。 注意 注意 ！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號 本操作說明中採用以下符號： 請遵照操作說明 使用操作說明與其他資訊 處理可回收的材料 不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。 產品專屬符號 1.3.1 產品上的符號 產品上會採用下列符號： 每分衝程 無負載下的衝程率 直流電（DC）...
  • Page 200 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 軍刀鋸 SR 4-22 產品代別 序號 符合聲明 基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。...
  • Page 201 機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維 修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸 下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練 的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的 狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現 象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用 途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕滑會在意外情況中造成機具無法 安全掌控。 電池機具的使用與保養 ▶ 務必使用原廠指定的充電器進行充電。將適合特定類型電池的充電器使用在其他電池時，會有造成火災的 危險。 ▶ 務必使用機具特別指定的電池匣。使用其他的電池匣可能會造成受傷或火災。 ▶ 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型 金屬物件。在電池兩極間建立短路可能會造成灼傷或火災。 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓 液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或灼傷。 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受 傷的風險。...
  • Page 202 傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受 傷。 ▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料 的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修 中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。 請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 → 頁次 203 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。 繁體中文 2243482 *2243482*...
  • Page 203 安全鎖 握把 & 電池 配備安裝開孔 控制開關 工作區域照明（LED） § 鋸片 電池放電鈕 電池狀態指示燈 ∙ 用途 此處所述產品為充電式軍刀鋸。本產品適用於切割木材、仿木材料、金屬、磚塊和塑膠。 本產品設計以單手進行操作。 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表 格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。 可能發生的誤用 ▶ 勿使用本機具切割水泥、多孔混凝土、天然石塊或瓷磚。 ▶ 勿使用本產品切割含液體的管子。 ▶ 勿切割不明的材料。 配備及數量 軍刀鋸、操作說明。 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.5.1 電力和錯誤訊息的顯示 警告 有受傷的危險！ 因電池掉落...
  • Page 204 所有LED以跑馬燈形式亮起，然後一個LED快速閃爍 無法完成有關電池狀態的查詢。請重複上述程序或洽 黃色。 詢Hilti維修中心。 所有LED以跑馬燈形式亮起，然後一個LED持續亮起 若連接之產品仍可繼續使用，剩餘的電池容量會低 綠紅色。 於50%。 若連接之產品無法使用，表示電池已達最終使用壽 命，應進行更換。請聯絡Hilti維修中心。 技術資料 軍刀鋸 SR 4-22 額定電壓 21.6 V 重量依據EPTA Procedure 01不含電池 2 kg 衝程速率 0 rpm … 3,000 rpm 衝程長度 23.2 mm 標準配件的自動鑽夾頭 1/2 in 貯放溫度 −20 ℃ … 70 ℃...
  • Page 205 確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件、操作前保持雙手溫 暖、作業型式之安排等。 噪音資訊 SR 4-22 聲功率級數 (L 94.5 dB(A) 無法判定的聲功率级數 (K 5 dB(A) 音壓級數 (L 83.5 dB(A) 無法判定的音壓級數 (K 5 dB(A) 震動資訊 切割板材的震動噪音值 (a B 22­55 12.8 m/s² h，B B 22­85 11.1 m/s² 切割木樑的震動噪音值 (a B 22­55 11.5 m/s²...
  • Page 206 ▶ 在機具完全停止前，請勿將產品從工件上舉起。 ▶ 請等候產品完全停止再將其放下。 1. 鬆開運送鎖，然後按下控制開關。 2. 切割完成後請鬆開控制開關。 3. 將運送鎖上鎖。 維護和保養 警告 電池裝入時有受傷的危險 ! ▶ 進行維護及保養前，請務必卸下電池！ 產品保養 • 小心地清除頑強的髒污。 • 若有，請使用乾燥的軟刷子小心地清潔通風口。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 定期從外側清潔並潤滑夾頭。配合使用314648噴霧劑Hilti。 • 請使用乾淨的乾布清潔產品的接點。 鋰電池的保養 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上外來的油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。 請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿碰觸電池的接點，且不可移除接點上原廠塗上的油脂。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 繁體中文 2243482...
  • Page 207 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要操作本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選 購Hilti認可的備用零件、耗材和配件： www.hilti.group 充電式機具和電池的運輸與存放 搬運 注意 搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。 設備的貯放 警告 瑕疵或漏液的電池所造成的意外損害 ！ ▶ 存放產品時，一律不可插入電池！ ▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。 ▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。 ▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。...

  • Page 208: Cn 原版操作说明

    ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan Tel. +886 2 2357 9090 其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連 結：qr.hilti.com/manual/?id=2243480&id=2243482 您也可在文件最後找到本連結的QR碼。 原版操作说明 文档信息...
  • Page 209 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。 与产品相关的符号 1.3.1 产品上的符号 产品使用的符号如下： 每分钟冲程数 空载冲数 直流电 (DC) 本产品支持近场通信 (NFC) 技术，兼容 iOS 和安卓平台。 锂离子电池 切勿将电池用作敲击工具。 请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。 产品信息 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。 必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助 设备可能会带来危险。 型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 往复锯 SR 4-22 分代号 序列号 2243482 中文 *2243482*...
  • Page 210 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或 烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。 电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使...
  • Page 211 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指 定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控 制本工具。 无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电， 则可能会带来火灾危险。 ▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。 ▶ 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体， 以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。 ▶ 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体， 应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导 致疼痛或灼伤。 ▶ 不要使用损坏或改装过的电池组或工具。损坏或改装过的电池会造成不可预测的情形，导致火灾、爆炸或 受伤风险。 ▶ 不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130 °C (265 °F) 温度中可能导致爆 炸。 ▶ 遵守所有充电说明，且不要在使用说明规定的温度范围之外对电池组或工具充电。充电不正确或在规定温 度范围之外充电会损坏电池并增加火灾风险。 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全 性。...
  • Page 212 ▶ 严禁改装或篡改电池！ ▶ 请勿拆开、挤压或烧毁电池，不要让它们暴露在超过 80°C (176°F) 的高温下。 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距 离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读 文档“有关 Hilti 锂离子电池安全性和使用的提示”。 请遵守适用于锂离子电池运输、存储和使用的特殊准则。 → 页码 213 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。 中文 2243482 *2243482*...
  • Page 213 控制开关 工作区照明灯 (LED) § 锯条 电池释放按钮 电池状态指示器 ∙ 合规使用 所述的产品是充电式往复锯。它设计用于切割木材、近似木头的材料、金属、砖块和塑料。 本产品设计为单手操作型。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操 作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。 可能的误用 ▶ 不得使用本电动工具锯割混凝土、多孔混凝土、天然石块或瓷砖。 ▶ 不得使用本产品锯割含有液体的管道。 ▶ 不得锯割未知材料。 供货范围 往复锯操作说明。 经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在 线订购...
  • Page 214 状态 含义 一个 (1) LED 灯快速闪黄光 锂离子电池或与其相连的产品过载、过热、过冷或存 在其他故障。 使产品和电池达到建议的工作温度，并且在使用时不 要使产品过载。 如果信息仍然存在，请联系 Hilti 维修中心。 锂离子电池和连接的产品不兼容。请联系 Hilti 维修 一个 (1) LED 灯亮起黄光 中心。 一个 (1) LED 灯快速闪红光 锂离子电池被锁定且无法继续使用。请联系 Hilti 维 修中心。 3.5.2 电池状态的显示 如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而 引起的电池潜在故障。 状态 含义 所有 LED 灯都作为运行灯亮起，接着有一个 (1) LED 电池可以继续使用。...
  • Page 215 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。 拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。 防坠落装置 -警告- 人身伤害的危险 会带来人身伤害的危险！ ▶ 请只是用为您的产品推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 注意高空作业的国家法规。 请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢 固定。 请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。 2243482 中文 *2243482*...
  • Page 216 2. 完成锯切后，释放控制开关。 3. 接合安全锁。 维护和保养 -警告- 插入电池时存在人身伤害危险 ! ▶ 执行维护和保养任务之前，请务必先取出电池。 工具的保养 • 请小心地清除顽固污渍。 • 用干燥的软毛刷 (若有) 小心地清洁通风槽。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 定期从外部清洁和润滑夹头。为此请使用 314648 喷剂 Hilti。 • 用干燥干净的布清洁产品触点。 锂离子电池的保养 • 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。 • 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在 雨中)。 如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维 修中心。 中文 2243482 *2243482*...
  • Page 217 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。 为确保安全和可靠的操作，仅使用喜利得原装备件和消费品。经 Hilti 许可与产品搭配使用的备件、 消耗品和配件可到您当地的 Hilti Store 购买或访问： www.hilti.group 电池型工具和电池的运输及存储 运输 -小心- 运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。 存放 -警告- 故障或泄漏的电池会导致意外损坏...
  • Page 218 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2243480&id=2243482 文档末尾也提供二维码链接。 中文 2243482 *2243482*...
  • Page 224 *2243482* 2243482 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20211209...

Table of Contents
