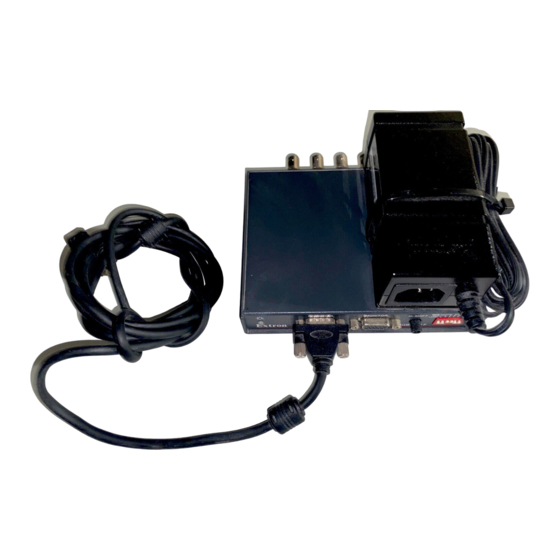

Extron electronics GB 190F Specifications

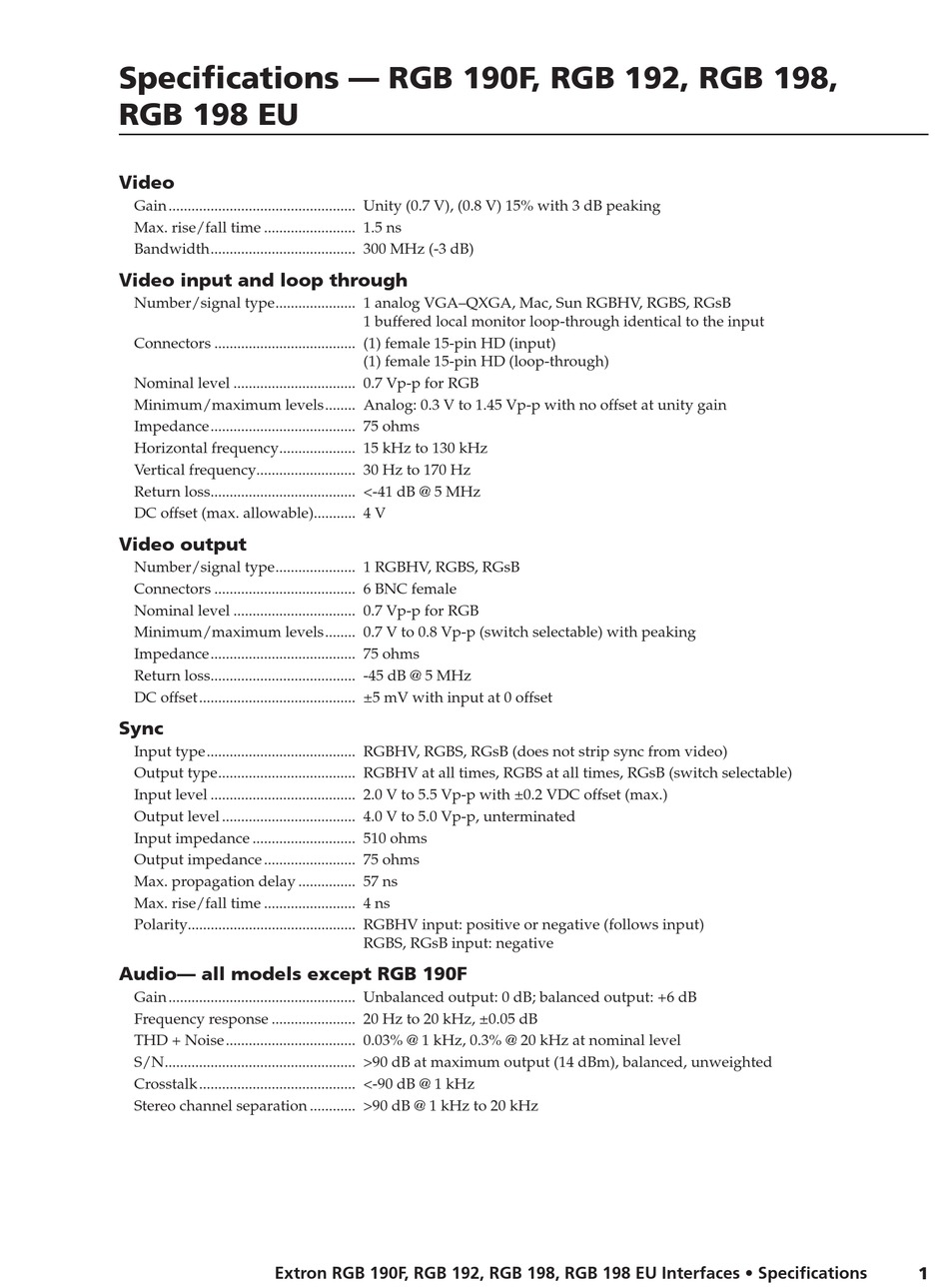

Specifications — RGB 190F, RGB 192, RGB 198,
RGB 198 EU

Video

Gain ������������������������������������������������� Unity (0�7 V), (0�8 V) 15% with 3 dB peaking
Max� rise/fall time ������������������������ 1�5 ns
Bandwidth �������������������������������������� 300 MHz (-3 dB)

Video input and loop through

Number/signal type ��������������������� 1 analog VGA–QXGA, Mac, Sun RGBHV, RGBS, RGsB
Connectors ������������������������������������� (1) female 15-pin HD (input)
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� Analog: 0�3 V to 1�45 Vp-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 130 kHz
Vertical frequency �������������������������� 30 Hz to 170 Hz
Return loss �������������������������������������� <-41 dB @ 5 MHz
DC offset (max� allowable)����������� 4 V

Video output

Number/signal type ��������������������� 1 RGBHV, RGBS, RGsB
Connectors ������������������������������������� 6 BNC female
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� 0�7 V to 0�8 Vp-p (switch selectable) with peaking
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� -45 dB @ 5 MHz
DC offset ����������������������������������������� ±5 mV with input at 0 offset

Sync

Input type ��������������������������������������� RGBHV, RGBS, RGsB (does not strip sync from video)
Output type ������������������������������������ RGBHV at all times, RGBS at all times, RGsB (switch selectable)
Input level �������������������������������������� 2�0 V to 5�5 Vp-p with ±0�2 VDC offset (max�)
Output level ����������������������������������� 4�0 V to 5�0 Vp-p, unterminated
Input impedance ��������������������������� 510 ohms
Output impedance ������������������������ 75 ohms
Max� propagation delay ��������������� 57 ns
Max� rise/fall time ������������������������ 4 ns
Polarity�������������������������������������������� RGBHV input: positive or negative (follows input)
Audio— all models except RGB 190F
Gain ������������������������������������������������� Unbalanced output: 0 dB; balanced output: +6 dB
Frequency response ���������������������� 20 Hz to 20 kHz, ±0�05 dB
THD + Noise ���������������������������������� 0�03% @ 1 kHz, 0�3% @ 20 kHz at nominal level
S/N �������������������������������������������������� >90 dB at maximum output (14 dBm), balanced, unweighted
Crosstalk ����������������������������������������� <-90 dB @ 1 kHz
Stereo channel separation ������������ >90 dB @ 1 kHz to 20 kHz
Extron RGB 190F, RGB 192, RGB 198, RGB 198 EU Interfaces • Specifications
1 buffered local monitor loop-through identical to the input
(1) female 15-pin HD (loop-through)
RGBS, RGsB input: negative
