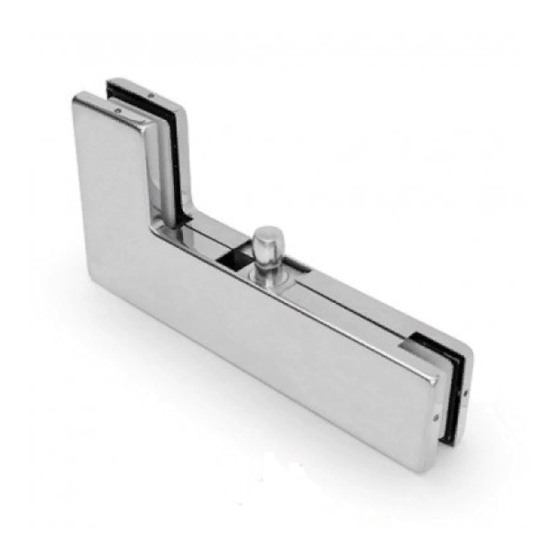

- Page 1 Монтажная инструкция DORMA PT 40 фитинг фрамуги и боковой панели Installation instruction DORMA PT 40 Patch fitting for overpanel and sidelight Выпуск/Issue 09.08 / 003312 800.52.372.6.32 DORMA-Glas...
- Page 2 Важная информация: Important information: Компоненты Component Фрамуга Overpanel Последовательность монтажа 1. ; 1.1 ; ... Mounting sequence PT 40 GK 30 PT 20 US 10 Боковая панель Side panel US 20 Все области зажима необходимо очистить до установки фурнитуры. Используйте только специальные...
- Page 3 Комплект поставки: Scope of delivery: 1,5 мм SW 5 SW 3 SW 5 Страница/Page 3/7 Выпуск/Issue 09.08 DORMA-Glas...
- Page 4 2. Installation of the base unit: 2.1 Зафиксируйте боковую панель к стене и фрамугу к потолку (например, с помощью зажимного профиля WCP). 2.1 Fix side panel on wall and overpanel at ceiling (e.g. with wall connecting profil). Страница/Page 4/7 Выпуск/Issue 09.08 DORMA-Glas...
- Page 5 55 мм расположение оси Внешняя сторона 55 mm pivot point Outside Винты располагаются с внутренней стороны Вид снизу Screw connection inside Bottom view Боковая панель Side panel 65 мм расположение оси Внешняя сторона 65 mm pivot point Outside Страница/Page 5/7 Выпуск/Issue 09.08 DORMA-Glas...
- Page 6 небольшим усилием. В случае разрушения стекла осевая вставка защитит петлю от падения. 3.4 To overcome the rim in the bushing (PT 20), the insert should be pressed slightly with small force. This creates antifall guard protection if glass should break. PT 20 Страница/Page 6/7 Выпуск/Issue 09.08 DORMA-Glas...
- Page 7 поверхность соответствующим средством по уходу. Service and maintenance: Сервис и гарантия: We recommend to check the function of the Мы рекомендуем проверять функционирование фитингов fitting all 500.000 movements by specialists. через каждые 500.000 циклов квалифицированными специалистами. Страница/Page 7/7 Выпуск/Issue 09.08 DORMA-Glas...
