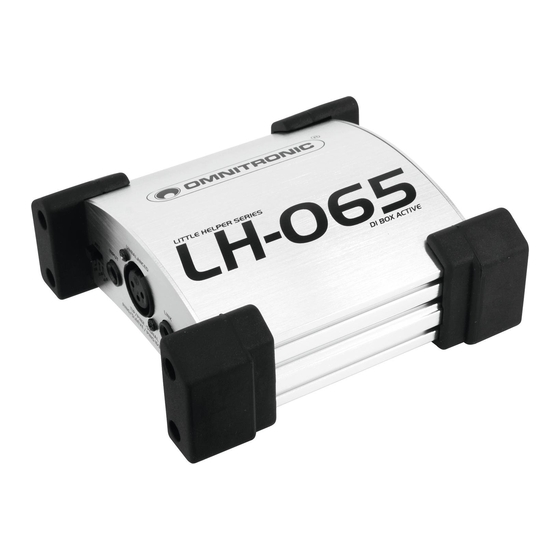

Omnitronic Little Helper Series User Manual
Di box active
Hide thumbs
Also See for Little Helper Series:
- User manual (11 pages) ,
- User manual (2 pages) ,
- User manual (2 pages)
Related Manuals for Omnitronic Little Helper Series
Summary of Contents for Omnitronic Little Helper Series

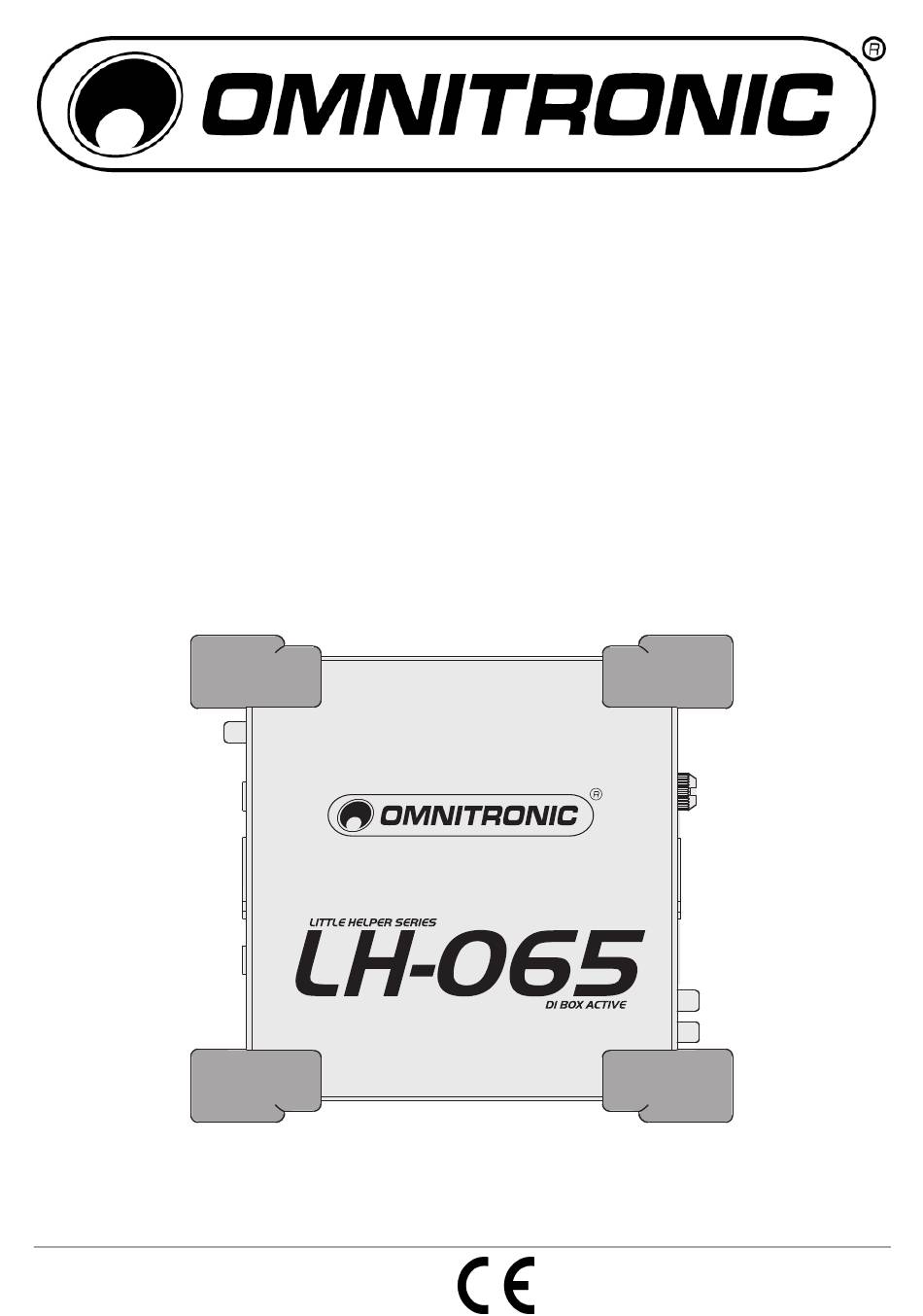

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LH-065 DI BOX © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 2/15 00052691.DOC, Version 1.1...
-
Page 3: Table Of Contents
10355065 This user manual is valid for the article number: 10355065 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/15 00052691.DOC, Version 1.1... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für die OMNITRONIC DI-Box LH-065 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Page 6: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Die DI-Box (Direct Injection) LH-065 dient zum bestmöglichen Anschluss eines Musikinstruments mit hochohmigem, unsymmetrischem Ausgang an einen niederohmigen, symmetrischen Eingang eines Mischpults. Die LH-065 ist eine aktive DI-Box, die das Signal jederzeit unabhängig der Impedanz des angeschlossenen Geräts überträgt. Durch die symmetrische Verbindung zum Mischpult werden auch bei langen Kabelwegen Signalstörungen wie Brummen oder Rauschen vermieden. -
Page 7: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Durchschleifausgang LINK Schiebeschalter ATT Unsymmetrische parallele Durchschleifbuchse für den Zum Abschwächen des Eingangssignals: Anschluss von Geräten über 6,3-mm-Klinkenstecker. • linke Position: keine Beeinflussung • mittlere Position: Abschwächung um 20 dB Beide Signaleingänge sowie der Durchschleifausgang • rechte Position: Abschwächung um 40 dB sind parallel geschaltet, d. -
Page 8: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Anschlüsse herstellen Schalten Sie die DI-Box und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. 1. Schließen Sie den unsymmetrischen Ausgang Ihres Musikinstruments über XLR- oder 6,3-mm- Klinkenstecker an die entsprechende Eingangsbuchse an. Zur Reduzierung von Störeinflüssen sollte die Anschlussleitung zwischen der Signalquelle und der DI-Box so kurz wie möglich sein. -
Page 9: Bedienung
6. BEDIENUNG 1. Schalten Sie zunächst die DI-Box ein (Betriebsanzeige leuchtet) und öffnen Sie erst dann den zugehörigen Kanalzug am Mischpult, um Schaltgeräusche zu vermeiden. 2. Mit dem Schiebeschalter ATT lassen sich die Eingangssignale abschwächen, um sie an den Eingang des nachfolgenden Mischpults anzupassen: verwenden Sie die linke Position 0 dB z. -
Page 10: Introduction
USER MANUAL LH-065 DI Box 10/15 00052691.DOC, Version 1.1... -
Page 11: Safety Instructions
2. SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty. -
Page 12: Operating Determinations
3. OPERATING DETERMINATIONS The DI box (Direct Injection) LH-065 serves for optimum connection of a musical instrument with unbalanced, high-impedance output to a balanced, low-impedance input of a mixer. The LH-065 is an active DI box which transfers the signal regardless of the impedance rating of the connected equipment. Due to the balanced connection to the mixer, signal interference can be prevented even in case of long cable runs. -
Page 13: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Sliding switch ATT Feedthrough output LINK For attenuating the input signal: Unbalanced parallel feedthrough jack for connecting • left position: no adjustment devices via 6.3 mm plugs. • center position: attenuation by 20 dB • right position: attenuation by 40 dB Both signal inputs and the feedthrough output are connected in parallel, i. -
Page 14: Setting Into Operation
5. SETTING INTO OPERATION 5.1 Making the connections Switch off the DI box and the units to be connected before making or changing the connections. 1. Connect the unbalanced output of your musical instrument via XLR or 6.3 mm plug to corresponding input jack. -
Page 15: Operation
6. OPERATION 1. To avoid switching noise, mute the corresponding channel on the mixer before activating the DI box. Then press the power button (power indicator lights). 2. With the sliding switch ATT the input signals can be attenuated and thus matched to the input level of the following mixer: use the left position 0 dB e.g.
