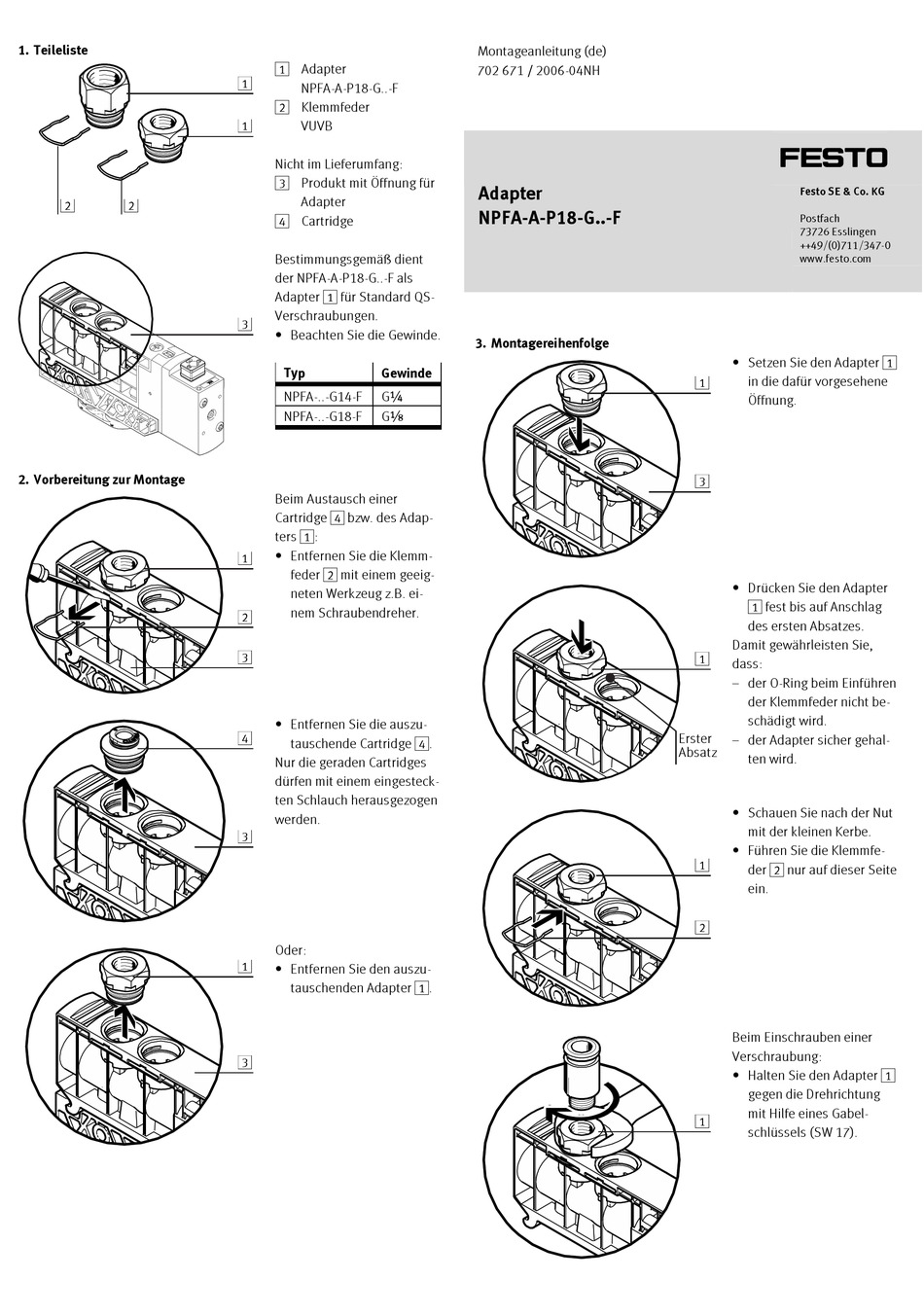

Festo NPFA-A-P18-G Series Quick Start Manual

1. Teileliste
9822d_1
2 2
8574d_2
2. Vorbereitung zur Montage
8574d_6
8574d_7
9822d_6
1 Adapter
1
NPFA-A-P18-G..-F
2 Klemmfeder
1 VUVB
Nicht im Lieferumfang:
3 Produkt mit Öffnung für
Adapter
4 Cartridge
Bestimmungsgemäß dient
der NPFA-A-P18-G..-F als
Adapter 1 für Standard QS-
Verschraubungen.
3
• Beachten Sie die Gewinde.
Typ Gewinde
NPFA-..-G14-F G¼
NPFA-..-G18-F Gx
Beim Austausch einer
Cartridge 4 bzw. des Adap-
ters 1:
• Entfernen Sie die Klemm-
1
feder 2 mit einem geeig-
neten Werkzeug z.B. ei-
nem Schraubendreher.
2
3
• Entfernen Sie die auszu-
4
tauschende Cartridge 4.
Nur die geraden Cartridges
dürfen mit einem eingesteck-
ten Schlauch herausgezogen
werden.
3
Oder:
1
• Entfernen Sie den auszu-
tauschenden Adapter 1.
3
Montageanleitung (de)
702 671 / 2006-04NH
Adapter
NPFA-A-P18-G..-F
3. Montagereihenfolge
9822d_2
9822d_3
9822d_4
9822d_7
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Setzen Sie den Adapter 1
in die dafür vorgesehene
1
Öffnung.
3
• Drücken Sie den Adapter
1 fest bis auf Anschlag
des ersten Absatzes.
Damit gewährleisten Sie,
1
dass:
– der O-Ring beim Einführen
der Klemmfeder nicht be-
schädigt wird.
Erster
– der Adapter sicher gehal-
Absatz
ten wird.
• Schauen Sie nach der Nut
mit der kleinen Kerbe.
• Führen Sie die Klemmfe-
1
der 2 nur auf dieser Seite
ein.
2
Beim Einschrauben einer
Verschraubung:
• Halten Sie den Adapter 1
gegen die Drehrichtung
mit Hilfe eines Gabel-
1
schlüssels (SW 17).
