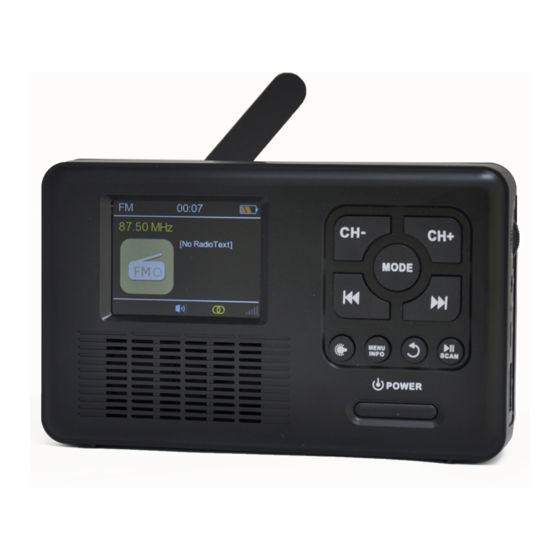

Reflexion TRA560DAB User Manual

Portable dab/fm radio with bluetooth usb & micro sd
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

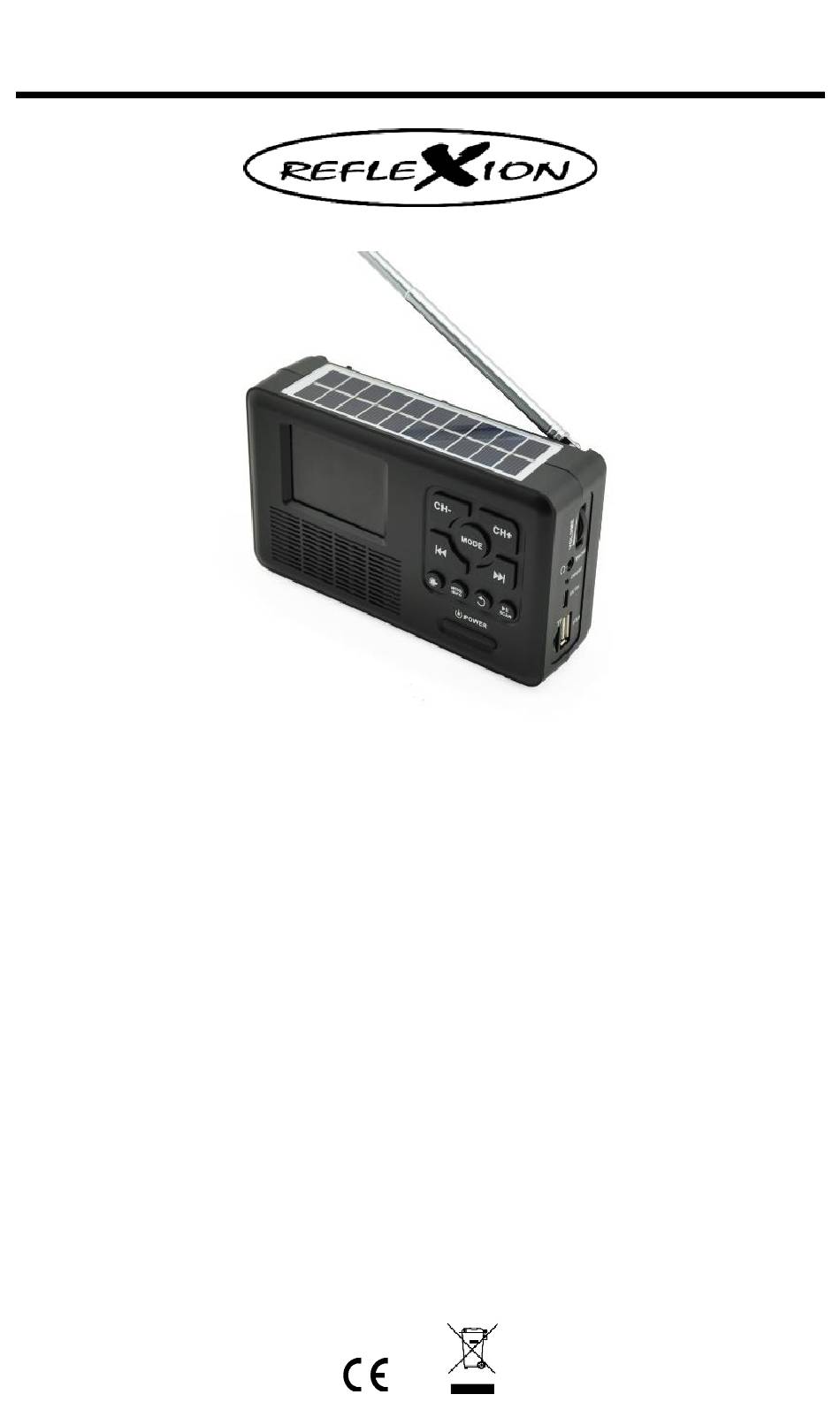

BEDIENUNGSANLEITUNG
Model Nr.: TRA560DAB
Tragbares DAB/UKW-Radio mit Bluetooth, USB
& Micro SD
Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät
benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRA560DAB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Reflexion TRA560DAB

Summary of Contents for Reflexion TRA560DAB

  • Page 1 BEDIENUNGSANLEITUNG Model Nr.: TRA560DAB Tragbares DAB/UKW-Radio mit Bluetooth, USB & Micro SD Lesen Sie die gesamte Anleitung des Gerätes sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
  • Page 2 INHALTSVERZEICHNIS TRA560DAB...
  • Page 3 SICHERHEITSHINWEISE  Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin. Diese sind unbedingt zu befolgen.  Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen des Gerätes hin. ...
  • Page 4 Lesen Sie diese Bedienungsanleitung, bevor Sie versuchen, das Gerät anzuschließen oder zu bedienen. Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren. Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät gestellt werden.
  • Page 5 LIEFERUMFANG  Gerät (TRA560DAB)  Bedienungsanleitung  USB Kabel Alle Angaben ohne Gewähr. Änderungen von Design und Spezifikation auch ohne Vorankündigung vorbehalten STROMVERSORGUNG Dieses Modell kann zwei Arten von Stromquellen verwenden. Eingebauten Lithium Akku (2000mAh) Dieses Gerät besitzt einen wieder aufladbaren Lithium Akku (2000mAh). Laden Sie das Gerät vor dem ersten Gebrauch vollständig auf (ca.4 Stunden).

  • Page 6: Bezeichnung Der Bedienelemente

     Die höchste Ladeleistung erzielen Sie durch Verwendung der DC Ladebuchse.  Die USB Buchse und der 5V IN Eingang sind nicht geeignet um externe Geräte zu laden. Es besteht die Gefahr das externe Gerät zu beschädigen. LED Ladeanzeige: Die Ladeanzeige über der DC Ladebuchse leuchtet während des Ladevorgangs rot. Ist der Ladevorgang abgeschlossen leuchtet die LED grün.
  • Page 7 DISPLAY Informationsanzeige. CH-: Vorheriger Radiosender. MODE: Modus wechseln. CH+: Nächster Radiosender. Radiofrequenz erhöhen / Nächster Titel Radiofrequenz verringern / Vorheriger Titel /SCAN: Play/Pause / Suchlauf Starten. Vorheriger Menüpunkt (Zurück). MENÜ/INFO: Gerätemenü öffnen. POWER: Gerät (Ein / Aus). LIGHT: Taschenlampen Funktion (Ein / Aus). VOLUME: Lautstärke (Lauter / Leiser).
  • Page 8 Einstellen der Lautstärke Um die Lautstärke einzustellen drehen Sie am Lautstärke Rad Volume bis die gewünschte Lautstärke erreicht ist. Kopfhörer verwenden Schließen Sie einen 3,5mm Kopfhörer an die Phone Buchse an. Der Interne Lautsprecher wird deaktiviert. DAB MODUS Um in den DAB Modus zu wechseln drücken Sie wiederholt die Mode Taste bis der DAB Modus ausgewählt ist.
  • Page 9  Manuelle Suche Starten Sie einen manuellen DAB Suchlauf auf einer bestimmten Frequenz.  Leeren Löschen Sie DAB Sender ohne Empfang. FM (UKW) MODUS Um in den FM Modus zu wechseln drücken Sie wiederholt die Mode Taste bis der FM Modus ausgewählt ist.

  • Page 10: Bluetooth Modus

    1. Auf dem Bildschirm wird "Pairing" angezeigt. 2. Starten Sie die Bluetooth-Suche auf Ihrem externen Gerät. 3. Wählen Sie das Gerät “TRA560DAB“ aus. Die Geräte werden nun gekoppelt. 4. Die Musikwiedergabe steuern Sie mit Ihrem externen Gerät oder den folgenden Tasten am TRA560DAB: ...

  • Page 11: Usb Modus

    USB MODUS Um in den USB Modus zu wechseln drücken Sie wiederholt die Taste Mode bis der USB Modus ausgewählt ist. USB Sticks werden bis 32GB unterstützt. 1. Stecken Sie einen USB Stick in die USB Buchse ein. 2. Die Wiedergabe startet automatisch. 3.
  • Page 12  Stundensystem einstellen: Wählen Sie aus ob die Uhrzeit mit 24 Stunden oder 12 Stunden angezeigt werden soll.  Datumsformat einstellen: Stellen Sie ein wie das Datum angezeigt werden soll. dd-mm-yyyy, mm-dd-yyyy, yyyy-mm-dd  Uhrstil: Stellen Sie die Uhrzeitanzeige für die Standby anzeige ein. Analog, Digital ...
  • Page 13 TECHNISCHE DATEN: TRA560DAB Allgemein Spannungsversorgung DC: 5V / 1A Batteriefach DC: 4x AAA 1,5V Abmessungen (Breite / Tiefe / Höhe) 150 x 49 x 93 mm UKW Frequenzbereich 87,5 – 108,0 MHz DAB Frequenzbereich 174.928MHz – 239.200MHz Kopfhöreranschluss 3.5mm Akku (integriert) Akku- Kapazität...

  • Page 14: Vereinfachte Eu-Konformitätserklärung

    Weise werden gesetzliche Verpflichtungen eingehalten und gleichzeitig ein Beitrag zum Umweltschutz geleistet. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp TRA560DAB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail- Adresse angefordert werden. info@ultramedia.de Wir wünschen Ihnen viel Freude mit dem Gerät.

  • Page 15: Gewährleistung

    GEWÄHRLEISTUNG...
  • Page 16 USER MANUAL Model No.: TRA560DAB Portable DAB / FM radio with Bluetooth USB & Micro SD Read the entire instructions for the device carefully before using the device. Keep the instructions in a safe place for further use.

  • Page 17: Safety Instructions

    SAFETY INSTRUCTIONS  The exclamation mark in a triangle draws the user's attention to important operating and maintenance instructions (service) in this manual. These must be followed.  he lightning bolt in the triangle draws the user's attention to "dangerous voltages" on some components of the device.
  • Page 18 Read these operating instructions before attempting to connect or operate the device. Keep these operating instructions in a safe place for future reference. The device should not be exposed to dripping or splashing and no objects filled with liquids, such as vases, should be placed on the device. Use only in dry regions. Do not place open flames such as candles on the device and keep the device away from open flames.

  • Page 19: Scope Of Delivery

    SCOPE OF DELIVERY  Device (TRA560DAB)  User manual  USB cable All statements without guarantee. Design and specification are subject to change without notice. POWER SUPPLY This model can use tow types of power sources. Built-in lithium battery (2000mAh) This device has a rechargeable lithium battery (2000mAh).

  • Page 20: Identification Of Controls

     The USB socket and the 5V IN input are not suitable for charging external devices. There is a risk of damaging the external device. LED charge indicator: The charging indicator above the DC charging socket lights up red during the charging process.

  • Page 21: Basic Function

    DISPLAY: Information display. CH-: Previous radio station. MODE: Change mode. CH +: Next radio station. Increase the radio frequency. Reduce the radio frequency. /SCAN: Play / Pause / Start search. Previous menu item (Back). MENU/INFO: Open the device menu. POWER: Device (on / off).

  • Page 22: Dab Mode

    Adjust the volume To adjust the volume, turn the volume wheel Volume until the desired volume is reached. Use headphones Connect a 3.5mm headphone to the phone socket. The internal loudspeaker is deactivated. DAB MODE To switch to DAB mode, press the Mode button repeatedly until DAB mode is selected. When the device is switched on for the first time, it starts in DAB mode and automatically begins to search for DAB stations.

  • Page 23: Bluetooth Mode

     Prune invalid Delete DAB stations without reception. FM MODE To switch to FM mode, press the Mode button repeatedly until FM mode is selected. FM search Hold down the /Scan button for approx. 3 seconds to start the search. Found FM stations are automatically saved.

  • Page 24: Usb Mode

    Select the device “TRA560DAB“. The devices are now paired. You control the music playback with your external device or the following buttons on the TRA560DAB:  Previous title:  Next title:  Play / Pause: Note:  Bluetooth works best within 15 meters outdoors.

  • Page 25: Flashlight Function

    Note:  The USB socket and the 5V IN charging input are not suitable for charging external devices. The external device could be damaged. FLASHLIGHT FUNCTION Switch on the flashlight: Press the Light button to turn on the flashlight function. Switching off the flashlight: Press the Light button again to switch off the flashlight function.
  • Page 26 Select the menu item Alarm clock and press the button. Select between Alarm 1 and Alarm 2 and press the button. The following options for the alarm clock settings are available: Alarm: On, Off Time: Set the time for the alarm clock Source: FM, DAB, Buzzer Repeat:...
  • Page 27 TECHNICAL DATA: TRA560DAB Generally Power supply DC 5V / 1A Battery compartment DC 4x AAA 1.5V Dimensions (W / D / H) 150 x 49 x 93 mm FM frequency range 87,5 – 108,0 MHz DAB frequency range 174.928MHz – 239.200MHz Headphone jack 3.5mm...

  • Page 28: Disposal Instructions

    SIMPLIFIED EU DECLARATION OF CONFORMITY UltraMedia GmbH & Co. Handels KG hereby declares that the radio system type TRA560DAB complies with Directive 2014/53 / EU. The full text of the EU declaration of conformity can be requested from the following email address.

  • Page 29: Warranty

    WARRANTY...
