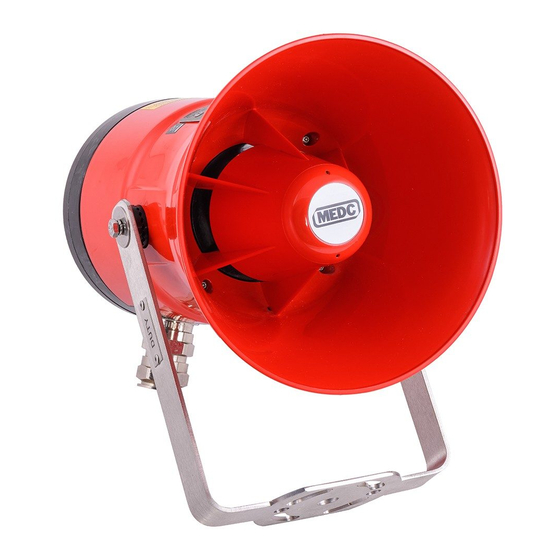

Technical manual for the horn – DB3B UL
Manuel technique de la sondeur – DB3B UL
Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however,
accept responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to make
alterations in line with technical advances and industry standards.
Veuillez noter que toutes les précautions ont été prises pour assurer l'exactitude de notre manuel technique.
Néanmoins, nous ne pouvons pas accepter la responsabilité pour les dommages, pertes ou dépenses découlant de
toute erreur ou omission. Nous nous réservons le droit d'apporter des modifications au fil des progrès techniques et
des normes de l'industrie.
© Eaton MEDC Ltd 2017
06/17
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for MEDC DB3B UL
Summary of Contents for MEDC DB3B UL

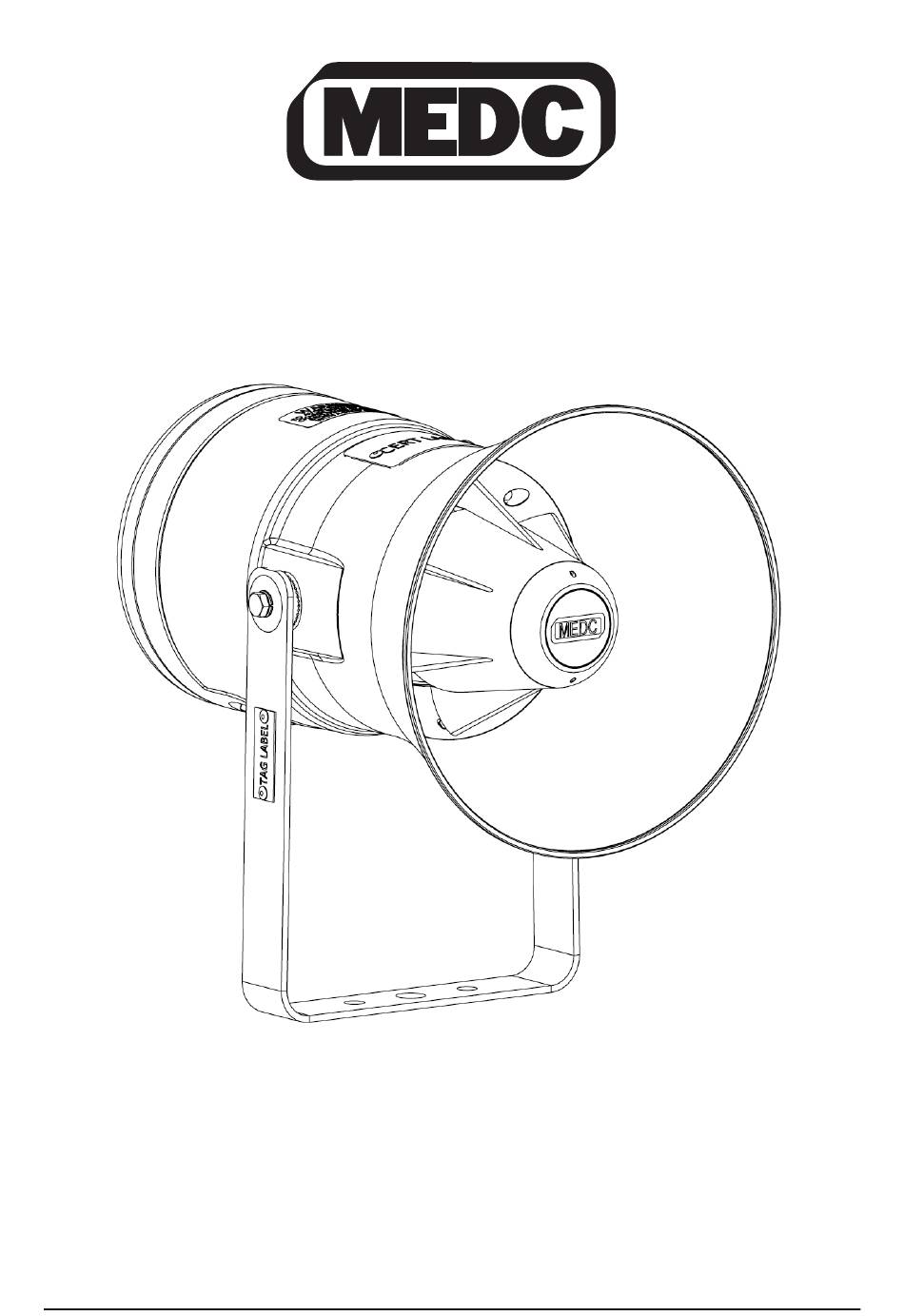

- Page 1 Technical manual for the horn – DB3B UL Manuel technique de la sondeur – DB3B UL Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however, accept responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to make alterations in line with technical advances and industry standards.
- Page 2 06/17 © Eaton MEDC Ltd 2017...
- Page 3 NEMA/IP rating of the unit is maintained. MEDC recommend the use of a sealing compound such as HYLOMAR PL32 on the threads of all glands and stopping plugs and/or a suitable sealing washer in order to maintain the IP rating of the unit.
- Page 4 When the switch connected to R2 is closed, the pre-selected tone for stage 2 is produced. See tone table 2 for details of pre-selected tones. Note: Closing both switches will produce no tone. 06/17 © Eaton MEDC Ltd 2017...
- Page 5 +ve and common -ve terminals. Stage 3 is produced when power is applied across the stage 3 +ve and common -ve terminals. All versions are supplied with terminals to allow loop-in loop-out connection of the supply wires. © Eaton MEDC Ltd 2017 06/17...
- Page 6 Monitoring functionality is t i n to i y t i available at all times if a suitable monitoring relay t i u t i n is used in the system. 06/17 © Eaton MEDC Ltd 2017...
- Page 7 2 to 5 are produced. See tone table 2 for details of pre-selected tones. Note: Closing more than one switch at a time will result in no tone being produced. © Eaton MEDC Ltd 2017 06/17...
-
Page 8: Operation
0° 86.8 P2 (-6dB) !1R 30° 106.7 30° 106.7 P3 (-3dB) !2R 25° 108.9 25° 109.7 P4 (-3dB) !2L 25° 109.2 30° 109.2 P5 (-6dB) !1L 30° 106.0 40° 106.4 180° 87.8 180° 90.0 06/17 © Eaton MEDC Ltd 2017... - Page 9 87.1 0° 91.1 P2 (-6dB) !1R 85° 89.8 55° 93.4 P3 (-3dB) !2R 50° 92.9 50° 96.9 P4 (-3dB) !2L 50° 92.9 45° 96.9 P5 (-6dB) !1L 85° 89.8 55° 93.4 180° 93.2 180° © Eaton MEDC Ltd 2017 06/17...
- Page 10 Spare / Custom tone 00000 Note: If special tones were requested at the time of ordering, please see the separate tones list supplied with the unit for details of these special tones and their respective switch settings. 06/17 © Eaton MEDC Ltd 2017...
- Page 11 3x2850Hz pulses 0.5on/0.5off, 1.5 off 00110 Int 3100Hz 0.32s on/0.68s off 00101 Continuous 1400Hz 00100 Spare / Custom tone 00011 Spare / Custom tone 00010 Spare / Custom tone 00001 Spare / Custom tone 00000 © Eaton MEDC Ltd 2017 06/17...
-
Page 12: General Arrangement
If the unit requires cleaning, then only clean exterior with a damp cloth to avoid electro-static charge build up. If a unit fault should occur, then the unit can be repaired by MEDC. If you acquired a significant quantity of units, then it is recommended that spares are also made available. Please discuss your requirements with the Technical Sales Engineers at MEDC. - Page 13 3. 120 V ac, 50/60 Hz, 110 mA, Regulated. 4. 220/230/ Vac, 50/60 Hz, 63 mA, Special Application. 5. 240 Vac, 50/60 Hz, 58 mA, Regulated *NOTE: the DC special application version is suitable for use with 24Vdc regulated supplies. © Eaton MEDC Ltd 2017 06/17...
-
Page 14: Special Conditions For Safe Use
5. For supply connections, use minimum 105°C rated wire 6. Clean enclosure with damp cloth 7. Warning – to reduce the risk of ignition of hazardous atmospheres, conduit openings must have a sealing fitting connected within 1 inch (25.4mm) of the enclosure 06/17 © Eaton MEDC Ltd 2017... - Page 15 Hardware safety integrity Route 1 compliance Systematic safety integrity Route 1 compliance Systematic Capability (SC1, SC2, SC3, SC4) Hardware safety integrity achieved Limited to: SIL 1 (1oo1) & SIL 2 (1oo2) due to SFF value. © Eaton MEDC Ltd 2017 06/17...
- Page 16 06/17 © Eaton MEDC Ltd 2017...
-
Page 17: Installation
La connexion des câbles doit être conforme aux spécifications s'appliquant à l'application requise. MEDC recommande que tous les câbles et fils soient correctement identifiés. Veuillez consulter le schéma de câblage dans le manuel (ou diagramme séparé fourni avec l'unité). - Page 18 à R2 est fermé, la tonalité présélectionnée pour l'étage 2 est produite. Voir le tableau tonalité 2 pour les détails des tonalités présélectionnées Remarque : La fermeture des deux commutateurs ne produira aucun son. 06/17 © Eaton MEDC Ltd 2017...
- Page 19 +VE de l'étage 2 et -VE commun. L'étage 3 est produit lorsque l'alimentation est appliquée entre les bornes +VE de l'étage 3 et -VE commun. Toutes les versions sont fournies avec des bornes pour permettre des connexions de boucle entrée et sortie pour les fils d'alimentation. © Eaton MEDC Ltd 2017 06/17...
- Page 20 Des résistances peuvent être ajoutées sur les bornes, comme illustré, à des fins de surveillance. La fonctionnalité de surveillance est disponible tout le temps, si un relais de surveillance approprié est utilisé dans le système. 06/17 © Eaton MEDC Ltd 2017...
- Page 21 étages 2 à 5 est produite. Voir le tableau tonalité 2 pour les détails des tonalités présélectionnées Remarque : La fermeture de plus d'un commutateur à la fois ne produira aucune tonalité. © Eaton MEDC Ltd 2017 06/17...
- Page 22 P3 (-3 dB) !2R 25 ° 108,9 25 ° 109,7 P4 (-3 dB) !2L 25 ° 109,2 30 ° 109,2 P5 (-6 dB) !1L 30 ° 106,0 40 ° 106,4 180 ° 87,8 180 ° 90,0 06/17 © Eaton MEDC Ltd 2017...
- Page 23 P3 (-3 dB) !2R 50 ° 92,9 50 ° 96,9 P4 (-3 dB) !2L 50 ° 92,9 45° 96,9 P5 (-6 dB) !1L 85 ° 89,8 55 ° 93,4 180 ° 93,2 180 ° © Eaton MEDC Ltd 2017 06/17...
- Page 24 Remarque : Si des tonalités spéciales ont été demandées au moment de la commande, veuillez voir la liste séparée des tonalités fournie avec l'unité pour le détail de ces tonalités spéciales et de leurs paramétrages respectifs du commutateur. 06/17 © Eaton MEDC Ltd 2017...
- Page 25 Int 3100 Hz 0,32 s on /0,68 s off 00101 Continue 1400 Hz 00100 Rechange / tonalité personnalisée 00011 Rechange / tonalité personnalisée 00010 Rechange / tonalité personnalisée 00001 Rechange / tonalité personnalisée 00000 © Eaton MEDC Ltd 2017 06/17...
- Page 26 En cas de panne, l'unité peut être réparée par MEDC. Si vous avez acquis une importante quantité d'unités, il est alors recommandé de prévoir des pièces de rechange disponibles. Veuillez discuter de vos besoins avec les ingénieurs technico-commerciaux de MEDC. 06/17...
- Page 27 220/230/ V C , 50/60 Hz, 63 m , pplication spéciale. 240 V C , 50/60 Hz, 58 m , Régulé. *REM RQUE: la version des applications spéciales CC est adaptée pour une utilisation avec une alimentation 24 V CC régulée. © Eaton MEDC Ltd 2017 06/17...
- Page 28 IEC 61508-2, avec un intervalle entre essais de sûreté de 8!760 heures. Les résultats sont présentés ci-dessous et sont basés sur la Route 1 Le générateur de sons a été classé comme appareil de type B. 06/17 © Eaton MEDC Ltd 2017...
- Page 29 Conformité d'intégrité de sécurité systématique Route 1 Capacité systématique (SC1, SC2, SC3, SC4) Limitée à : SIL 1 (1oo1) et SIL 2 (1oo2) en raison de Intégrité de sécurité du matériel réalisée la valeur SFF. © Eaton MEDC Ltd 2017 06/17...
- Page 30 5. Si le produit est utilisé dans une installation redondante, le niveau d'intégrité de sécurité du matériel et d'intégrité de sécurité systématique conforme à SIL 2 peut être atteint. L'installation doit garantir une protection suffisante contre les défaillances d'origine commune et assurer l'indépendance par rapport aux défaillances en cascade. 06/17 © Eaton MEDC Ltd 2017...
- Page 31 © Eaton MEDC Ltd 2017 06/17...
- Page 32 Eaton MEDC Ltd, Unit B, Sutton Parkway, Oddicroft Lane, Sutton in shfield, United Kingdom NG17 5FB Tel: +44 (0)1623 444444 Fax: +44 (0)1623 444531 Email: MEDCSales@Eaton.com MEDCOrders@Eaton.com MEDC Stock No: TM261-ISS.C Web: www.medc.com 06/17 © Eaton MEDC Ltd 2017...
