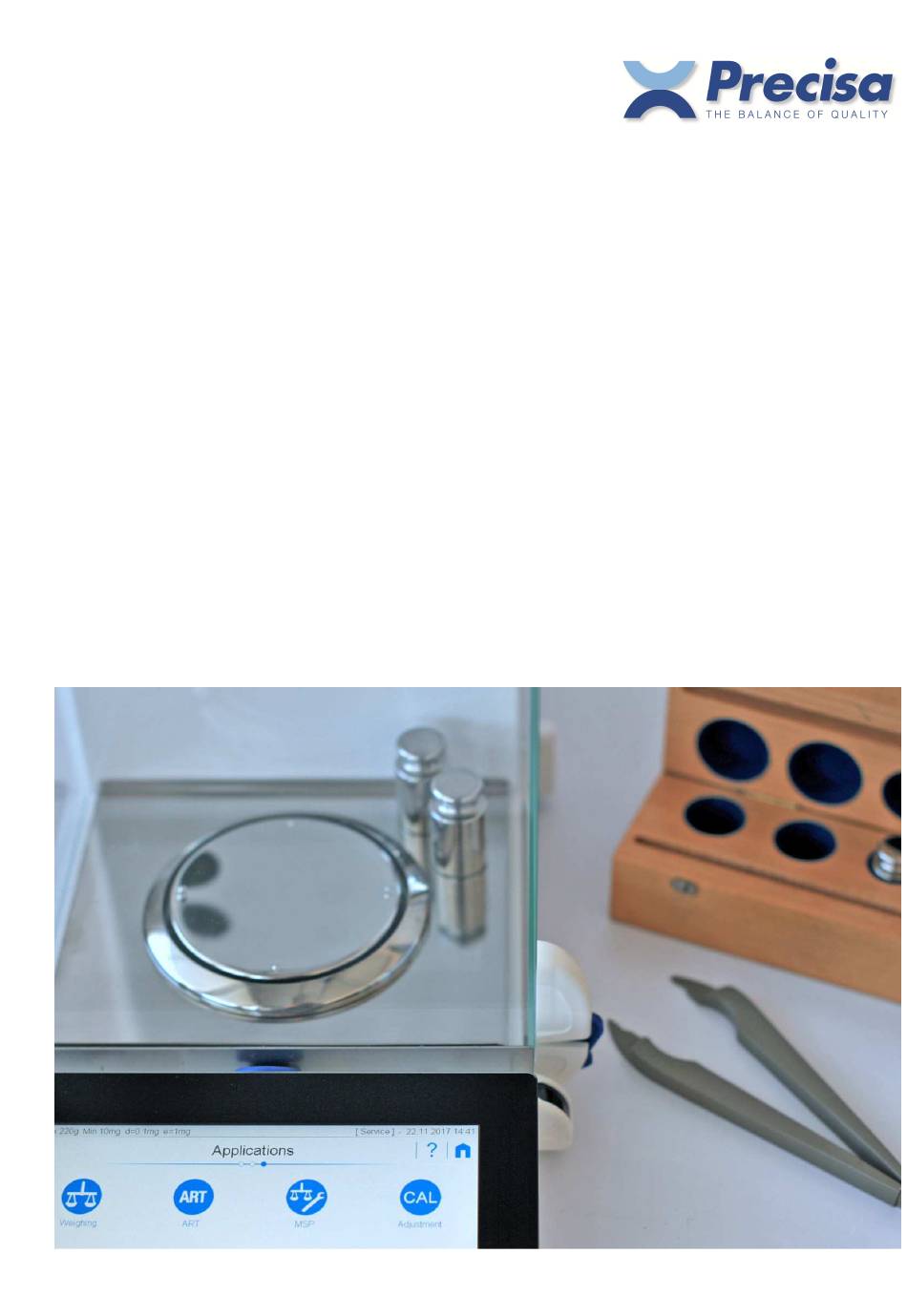

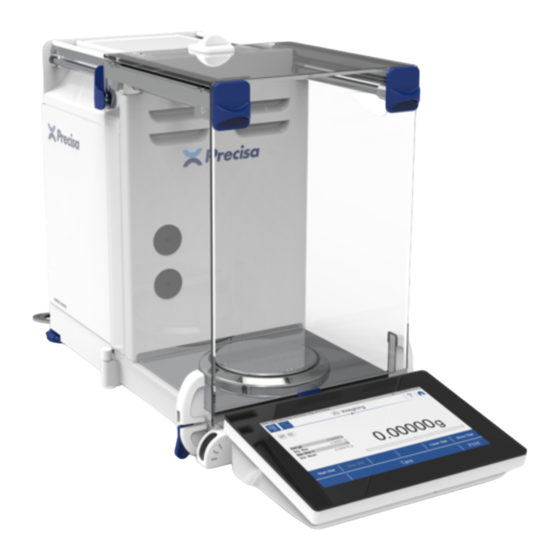

- Page 1 Service Manual — Wartungsanleitung Precision Balances Präzisionswaagen...
- Page 2 No reproduction in any form of this document, in whole or in part, may be made without written authorization from Precisa Gravimetrics AG. Ohne schriftliche Genehmigung der Precisa Gravimetrics AG darf diese Anleitung weder ganz noch teilweise nachgedruckt oder vervielfältigt werden.
-
Page 3: Table Of Contents
Das interne Referenzgewicht mittels eines kalibrierten Gewichts justieren ...... 23 Die Waage mittels ihres internen Referenzgewichts justieren ........23 Den Windschutz justieren ..................24 Rücksprache mit dem Hersteller ................25 3.10 Die Waage zur Reparatur an den Hersteller schicken ............ 25 Precisa Gravimetrics AG... -
Page 4: Components - Bestandteile
• N instead of an item number means "Not available as spare part". N anstelle der Artikelnummer bedeutet «Nicht als Ersatzteil erhältlich». Balance groups – Waagengruppen Group Model 125SM 125SM-FR 125SM-DR 225SM-FR 225SM-DR 120A 220A 320A 520A Precisa Gravimetrics AG... -
Page 5: Housing - Gehäuse
Components – Bestandteile Housing – Gehäuse Precisa Gravimetrics AG... - Page 6 Blech oben 390-7031 Hood Haube PN 1100-325 Screw cap Torx M3x12 LT-Schraube M3x12 PN 1053-024 Sealing plug D9.5-11 Verschlussstopfen D9.5-11 Display Anzeige PN 1100-159 Screw cyl. Phillips M3x16 Cr ZK-Schraube M3x16 Cr PN 1053-010 Rubber pad Gummipuffer Precisa Gravimetrics AG...
-
Page 7: Main Board - Hauptprint
Components – Bestandteile Main board – Hauptprint Pos. Pcs. Item number Item Artikel 390-7056-020 Main board cpl., weighing cell Hauptprint kpl., Wägezelle Precisa Gravimetrics AG... -
Page 8: Power Adapter - Netzadapter
Artikel PN 3602-400 Power cable, Schuko Stromkabel, Schuko PN 3602-401 Power cable, Swiss type Stromkabel, CH PN 3602-402 Power cable, USA Stromkabel, USA PN 3602-403 Power cable, UK Stromkabel, UK PN 3951-021 Power cable, AUS Stromkabel, AUS Precisa Gravimetrics AG... -
Page 9: Adjustments
In carrying out the following adjustments, it is necessary to know the specifications of the balance in service. You may download the specifications for servicing from our website: www.precisa.com. The following instructions refer often to that specifications, have a printout of them always at disposal! 2.1.2... -
Page 10: Adjusting The Corner Load (The Balance Is Closed)
Skip all following corner load adjusting chapters if the determined corner load values stay within the tolerated range. 2.2.2 Preparing the closed balance for corner load adjustment Balances with ECS only: Lift the retaining plate of the ECS slightly and pull it out carefully. Remove the two sealing plugs (22). Precisa Gravimetrics AG... -
Page 11: Adjusting The Corner Load
(-7 .. -6 .. -5 ..). Keep reducing the diagonal differences, until all four corner load deviations stay within the tolerated range. To determine these, see chapter 2.2.1 from step 3. Precisa Gravimetrics AG... -
Page 12: Setting The Balance To The Service Mode (The Balance Is Closed)
If so (recommended!), empty the weighing pan and press {Yes}. The balance starts adjusting the internal reference weights directly as if (Adjustment) > {CRW} had been called up, see chapter 2.6. If not, press {No}. The balance shows "Linearization Done". Precisa Gravimetrics AG... -
Page 13: S-Correction
A (1/4), S for sector B (3/4). 2.5.2 Correcting the S-curve of the full range (dual range balances only) On dual range balances, the S-curve can be straightened both in the coarse and fine range. Precisa Gravimetrics AG... -
Page 14: Notes On S-Correction
S-correction of the fine range requires very accurate or calibrated weights, which can quickly become tricky. In addition, experience has shown that the deviations are within the repeatability limits. To avoid this, it is recommended that the weighing cell be carefully overhauled and the linearity adjusted in the same way. Precisa Gravimetrics AG... -
Page 15: Adjusting The Internal Reference Weight (Crw)
Wipe left > (Settings) > Adjustment > Adjustment mode > Internal or Automatic > {Home}. Wipe left > (Adjustment) > {Start}. The balance adjusts itself using its internal reference weight displaying "Adjustment running...". As soon as it is finished, it will display "Adjustment done.". Precisa Gravimetrics AG... -
Page 16: Adjusting The Draft Shield
Ensure the balance is levelled and set to the service mode according to chapter 2.3. Wipe left > (MSP) > {Adjust draft shield}. The balance adjusts the draft shield automatically displaying "Draft shield adjustment running ...". When this is done it displays the info window "Adjustment done". Precisa Gravimetrics AG... -
Page 17: Discussion With The Manufacturer
Instead of forms, the balance must be accompanied by a printout of any e-mail correspondence and information as specified in chapter 2.9. Precisa Gravimetrics AG Moosmattstrasse 32 CH-8953 Dietikon... -
Page 18: Justierung
Vor dem Beginnen 3.1.1 Spezifikationstabelle Folgende Justierarbeiten setzen die Kenntnis der Gerätespezifikationen voraus. Diese Spezifikationen zur Wartung können von unserer Website heruntergeladen werden: www.precisa.com. Die folgenden Anweisungen beziehen sich oft darauf. Diese Spezifikationen sind stets ausgedruckt griffbereit zu halten! 3.1.2... -
Page 19: Die Eckenlast Justieren (Die Waage Ist Geschlossen)
Liegen alle ermittelten Eckenlastwerte E innerhalb des tolerierten Bereichs, alle folgenden Kapitel über das Justieren der Eckenlast überspringen. 3.2.2 Die geschlossene Waage zum Justieren der Eckenlast vorbereiten Nur Waagen mit ECS: Das Halteblech des ECS etwas anheben und vorsichtig herausziehen. Die beiden Verschlussstopfen (22) entfernen. Precisa Gravimetrics AG... -
Page 20: Die Eckenlast Justieren
Differenz in die positive Richtung (-7 .. -6 .. -5 ..). Die Differenzen so lange gegen 0 stellen, bis alle vier Eckenlastwerte innerhalb des tolerierten Bereichs liegen. Um diese zu ermitteln, siehe Kapitel 3.2.1 ab Schritt 3. Precisa Gravimetrics AG... -
Page 21: Die Waage In Den Servicemodus Bringen (Die Waage Ist Geschlossen)
Falls ja (empfohlen!), die Waagschale leeren und {Ja} drücken. Die Waage beginnt direkt die internen Referenzgewichte zu justieren, als ob (Justierung) > {CRW}, aufgerufen worden wäre, siehe Kapitel 3.6. Falls nicht, {Nein} drücken. Die Waage zeigt «Linearisierung fertig» an. Precisa Gravimetrics AG... -
Page 22: S-Korrektur
Die ermittelten S-Korrekturwerte eingeben; S für den Sektor A (1/4), S für den Sektor B (3/4). 3.5.2 Die S-Kurve des Feinbereichs korrigieren (nur Zweibereichswaagen) Bei Zweibereichswaagen kann die S-Kurve sowohl im Grob- als auch im Feinbereich begradigt werden. Precisa Gravimetrics AG... -
Page 23: Anmerkungen Zur S-Korrektur
Die S-Korrektur des Feinbereichs setzt sehr genaue oder aber kalibrierte Gewichte voraus, was schnell heikel werden kann. Zudem bewegen sich die Abweichungen erfahrungsgemäß innerhalb der Wiederholbarkeitsgrenzen. Um dem zuvorzukommen, empfiehlt sich eine sorgfältige Überholung der Wägezelle und eine ebenso ausgeführte Justierung der Linearität. Precisa Gravimetrics AG... -
Page 24: Das Interne Referenzgewicht Justieren (Crw)
Nach links wischen > (Einstellungen) > Justierung > Justiermodus > Intern oder Automatisch > {Home}. Nach links wischen > (Justierung) > {Starten}. Die Waage justiert sich mittels ihres internen Referenzgewichts und zeigt dabei «Justierung läuft ...» an. Sobald sie damit fertig ist, meldet sie «Justierung fertig.». Precisa Gravimetrics AG... -
Page 25: Den Windschutz Justieren
Sicherstellen, dass die Waage ausnivelliert ist und sich im Servicemodus befindet, siehe Kapitel 3.3. Nach links wischen > (MSP) > {Windschutz justieren}. Die Waage justiert den Windschutz automatisch und zeigt dabei «Windschutzjustierung läuft ..." an. Sobald sie fertig ist, erscheint ein Infofenster «Justierung fertig» Precisa Gravimetrics AG... -
Page 26: Rücksprache Mit Dem Hersteller
Ist eine Reparatur im Feld nicht möglich, kann dies beim Hersteller geschehen. Die Waage ist hierfür originalverpackt an untenstehende Adresse zu schicken. Anstelle von Formularen sind der Waage ein Ausdruck eines etwaigen E-Mail-Schriftverkehrs, sowie Angaben, wie in Kapitel 3.9 angegeben, beizulegen. Precisa Gravimetrics AG Moosmattstrasse 32 CH-8953 Dietikon Schweiz Tel.
