THOMAS DÖRR TD 8000 FILL & GO Operating Instructions Manual
  1. Manuals
  2. Brands
  3. THOMAS DÖRR Manuals
  4. Washer
  5. TD 8000 FILL & GO
  6. Operating instructions manual

THOMAS DÖRR TD 8000 FILL & GO Operating Instructions Manual

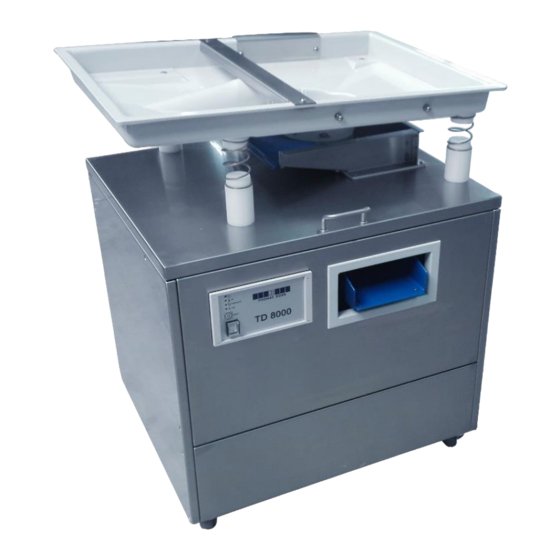

Cutlery polishing machine
Hide thumbs
Table of Contents
  • Table of Contents

  • 1 Allgemeines
    • Einleitung
    • Erklärungen

  • Deutscher Teil
    • Lieferumfang
    • Unsachgemäße VERWENDUNG
    • Allgemeine Sicherheitshinweise
    • Aufstellen
    • Auspacken
    • Lagerung
    • Transport

  • 2 Sicherheit
    • Bestimmungsgemäße VERWENDUNG

  • 3 Transportieren, Lagern und Aufstellen

  • Englischer Teil

  • Seite 2 von

Advertisement

Available languages

Available languages

Quick Links

Besteckpoliermaschine
Cutlery polishing machine
08/2019
Tel.: +49 (0)7261 / 9754-93
Fax: +49 (0)7261 / 9754-94
TD 8000 FILL & GO
Deutsch
Englisch

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TD 8000 FILL & GO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for THOMAS DÖRR TD 8000 FILL & GO

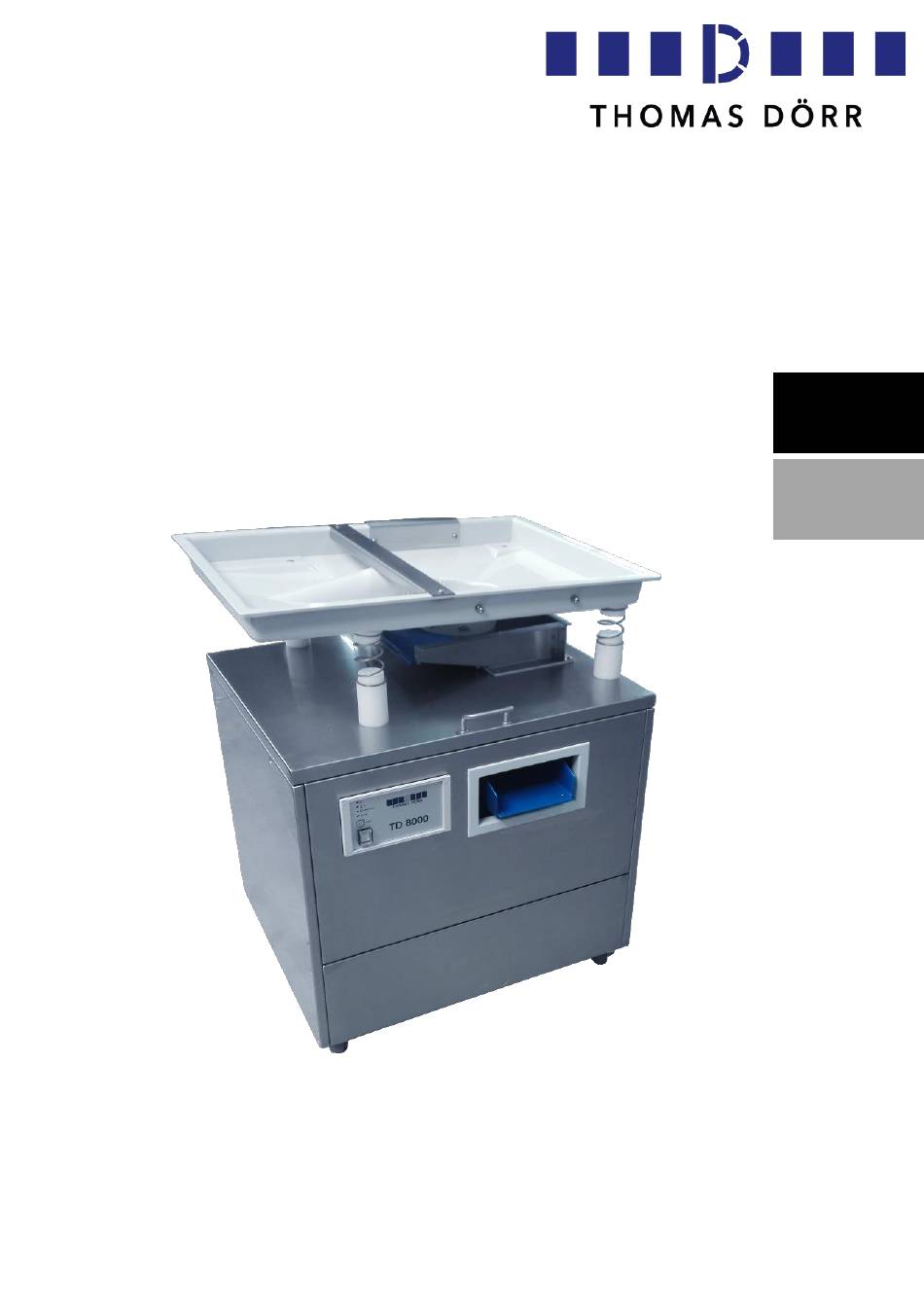

  • Page 1 Besteckpoliermaschine Cutlery polishing machine Deutsch TD 8000 FILL & GO Englisch 08/2019 Tel.: +49 (0)7261 / 9754-93 Fax: +49 (0)7261 / 9754-94...
