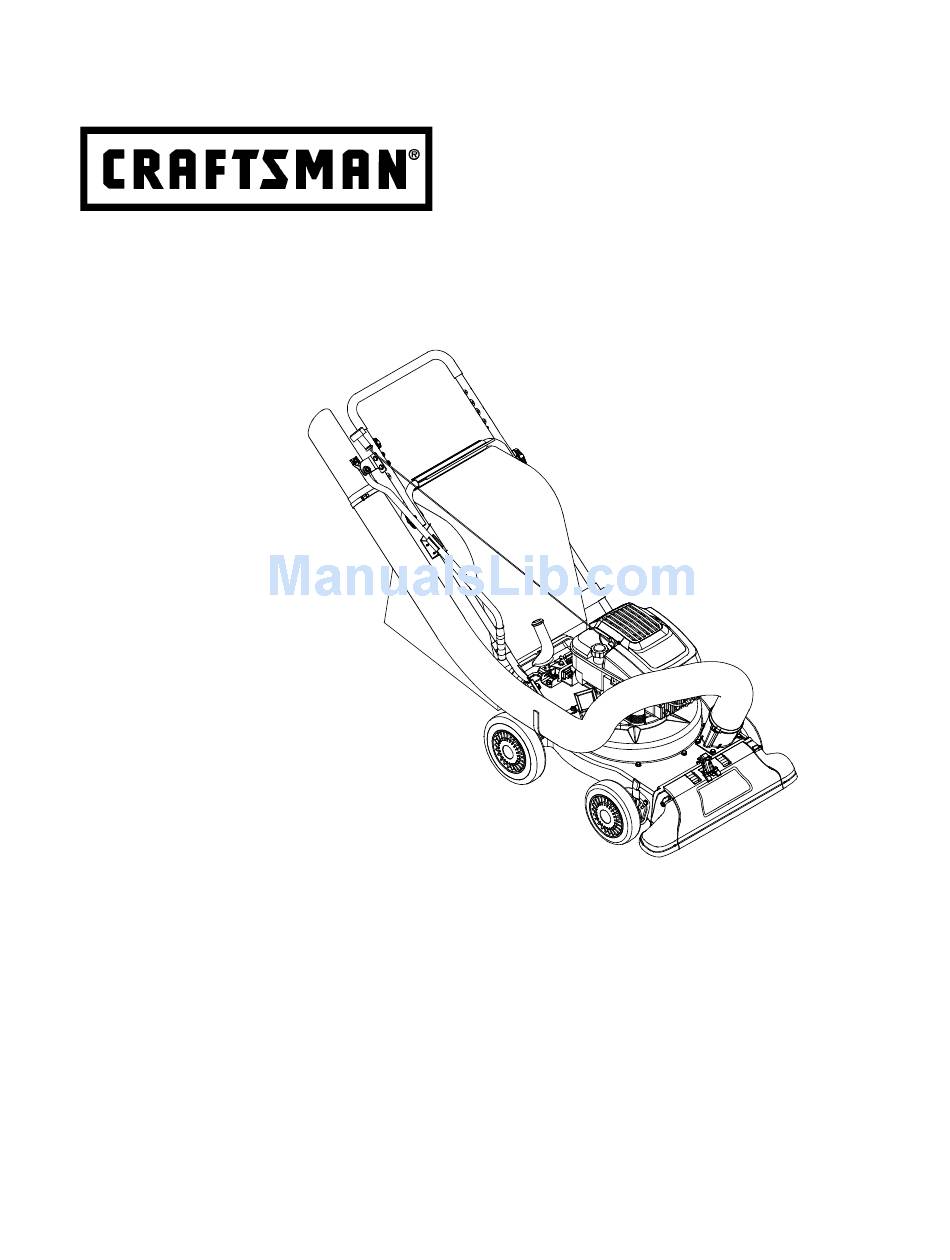

Operator's Manual
6.0 Horse Power
YARD VACUUM
Model No. 247.770550
CAUTION: Before using
this product, read this
manual and follow all
Safety Rules and
Operating Instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.
Visit our Sears website: www.sears.com/craftsman
Printed in U.S.A.
•
Safety
ES
•
Assembly
•
Operation
•
Maintenance
•
Parts
•
Español
FORM NO. 769-00407.fm
(7/02)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 769-00407 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bolens 769-00407

  • Page 1 Safety Rules and Operating Instructions. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. Visit our Sears website: www.sears.com/craftsman Printed in U.S.A. • Safety • Assembly • Operation • Maintenance • Parts • Español FORM NO. 769-00407.fm (7/02)

  • Page 2: Table Of Contents

    Operation Maintenance Limited Warranty on Craftsman Yard Vacuum For one (1) year from the date of purchase, if this Craftsman Equipment is maintained, lubricated, and tuned up according to the instructions to the operator’s manual, Sears will repair or replace free of charge any parts found to be defective in material or workmanship.

  • Page 3: Safety

    WARNING: This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury.
  • Page 4 Never store the machine or fuel container inside where there is an open flame, spark, or pilot light (e.g. furnace, water heater, space heater, clothes dryer, etc.) To reduce a fire hazard, keep machine free of grass, leaves, or other debris build-up. Clean up oil fuel spillage and remove any fuel soaked debris.

  • Page 5: Assembly

    ASSEMBLY NOTE: Reference to right and left hand side of the Yard Vacuum is observed from the operating position. See Figure 1. This Yard Vacuum has been completely assembled at the factory, except for the handle, bag, and blower chute.
  • Page 6 • Secure the two handles by tightening the upper wing nuts (carriage bolts must be seated properly into the handle). • Remove the hairpin clips from the handle brackets and remove the carriage bolts and wing nuts from the lower handle. See Figure 3. •...
  • Page 7 • Raise the nozzle height to the highest setting when using the blower chute. Refer to nozzle height adjustment in the ADJUSTMENT section. NOTE: The bag/chute switch button attached to the mounting bracket must be fully depressed by the tip of front tab on the blower chute or engine will not start.

  • Page 8: Operation

    Save this manual for future reference. The operation of any Yard Vacuum can result in foreign objects being thrown into the eyes, WEAR YOUR SAFETY GLASSES which can result in severe eye damage.
  • Page 9 • Remove oil fill dipstick. • With the Yard Vacuum on level ground, use a funnel to fill engine with oil to FULL mark on dipstick. Capacity is approximately 20 oz. Be careful not to overfill. Overfilling will cause the engine to smoke profusely and will result in poor engine performance.
  • Page 10 9. If engine falters, move control lever to CHOKE position, then back to START/RUN position. 10. ALWAYS keep the throttle control in the START/ RUN position when operating the Yard Vacuum. TO EMPTY BAG • Unhook bag straps from the lower handle and unsnap bag clip from top of the lower handle.
  • Page 11 IMPORTANT: housing in the discharge area. If the flail screen becomes clogged, remove and clean as instructed in SECTION 5: MAINTAINING YOUR YARD VACUUM. For best performance, it is also important to keep the chipper blade sharp. WARNING: Do not at any time make any adjustments without first stopping engine and disconnecting spark plug wire.

  • Page 12: Maintenance

    • Always observe safety rules when performing any maintenance. • The warranty on this Yard Vacuum does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, operator must maintain the equipment as instructed in this manual.
  • Page 13 TO DRAIN OIL Drain oil while engine is warm. Follow the instructions given below. • Drain the gas tank, start the engine and let it run until the fuel line and carburetor are empty. • Remove oil fill dipstick. • Tip unit on its side to drain through the oil fill tube.

  • Page 14: Service And Adjustments

    Do not attempt to increase the engine RPM. If you think that the engine is running too fast or too slow, take your Yard Vacuum to the nearest Sears Service Center for repair and adjust- ment.
  • Page 15 SHARPENING OR REPLACING CHIPPER BLADE Because the engine on this unit has a tapered crankshaft, a special impeller removal tool (part number 753-0900) is required to remove the impeller assembly. For further assistance, contact your Sears Service Center. NOTE: When tipping the unit, empty the fuel tank and keep engine spark plug side up.

  • Page 16: Storage

    Prepare your Craftsman Yard Vacuum for storage at the end of the season or if the unit will not be used for 30 days or longer. A yearly check-up by your local Sears Service Center is a good way to ensure that the unit runs properly next season.

  • Page 17: Troubleshooting

    Problem Possible Cause(s) Engine fails to start 1. Fuel tank empty or stale fuel. 2. Spark plug wire disconnected. 3. Cannot pull recoil cord. 4. Choke not in ON position. 5. Faulty spark plug. 6. Safety switch not depressed. 7. Safety switch wire is not connected to engine or not properly grounded.

  • Page 18: Parts List

    Sears Craftsman 6.0 H.P. Yard Vacuum Model 247.770550 PARTS LIST...
  • Page 19 Sears Craftsman 6.0 H.P. Yard Vacuum Model 247.770550 Ref. Part No. Part Description 720-0295 Foam Grip 749-1423 Upper Handle 720-0279 Knob 712-3004A Flange Lock Nut 5/16-18 710-1205 Eye Bolt 781-1056 Upper Handle Bracket 710-0528 Hex Cap Screw 5/16-18 x 1.25...
  • Page 20 Sears Craftsman 6.0 H.P. Yard Vacuum Model 247.770550...
  • Page 21 Sears Craftsman 6.0 H.P. Yard Vacuum Model 247.770550 Ref. Part No. 664-0094 Bag Assembly 681-0154 Screen Assembly 710-1054 Hex Screw 5/16-24 x 1.0 781-0490 Chipper Blade 681-0152 Impeller Assembly 781-0735 Pin Clip 719-0329 Flail Blade 715-0166 Spiral Pin 711-1401 Clevis Pin 736-0247 Flat Washer.375 ID x 1.25 OD...
  • Page 22 12H800 1019 LABEL KIT 1058 OWNER’S MANUAL 1095 VALVE GASKET SET 358 ENGINE GASKET KIT Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–2 1102 Assemblies include all parts shown in frames. 357A 6C–6/2002...
  • Page 23 118 276 125A 118A 117A 121 CARBURETOR OVERHAUL KIT 127A Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–3 109A 633A 127A 633A Assemblies include all parts shown in frames. 130A PRIMER SYSTEM 130A...
  • Page 24 12H800 968B 968A Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–4 425A 966A 967A 445A 443A 832C 676A Assemblies include all parts shown in frames. 300A 300B 613A 836A 832A 832B...
  • Page 25 957A 972B 209A 843A 222A 222D 222E Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–5 972A 1040 1059 972C 957A 187A 209B 601A 222B 222F 267A 265A 265B Assemblies include all parts shown in frames.
  • Page 26 12H800 604A 921A 969A 921B 1036 EMISSION LABEL Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–6 564A 969A 921C 921D 921E 921F 304A 1229 Assemblies include all parts shown in frames. 930A 930C 6C–6/2002...
  • Page 27 608A 459A 276A 456A 689A 1134 101A Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–7 455A 1211 1210 Assemblies include all parts shown in frames. 12H800 6C–6/2002...
  • Page 28 12H800 356A 356B 356C 356D 356E 356F 789A 783A Illustrations cover a range of engines. Parts shown without corresponding text may not be used on your specific engine. 0990–8 1119 789B 1236 1009 Assemblies include all parts shown in frames. 990A 1160 923A...
  • Page 29 REF. PART DESCRIPTION 493260 Cylinder Assembly 399269 Kit–Bushing/Seal (Magneto Side) K299819 Seal–Oil (Magneto Side) 493279 Sump–Engine ––––––– Note ––––– 498983 Sump–Engine Used on Type No(s). 1167, 1715, 1955, 2320, 2324, 2331, 2367, 2673, 2681, 3182. 696294 Sump–Engine Used on Type No(s). 1717, 1718, 1719, 1754, 2326, 3181.
  • Page 30 12H800 REF. PART DESCRIPTION K399781 Seal–Oil (PTO Side) K691952 Seal–Oil (PTO Side) (Auxilliary PTO) 691092 Screw (Crankcase Cover/ Sump) 692315 Flywheel (Rewind Start) 691987 Flywheel (Electric Start) ––––––– Note ––––– 691992 Flywheel (Electric Start) Used on Type No(s). 0667, 1149, 1167, 1369, 1548, 1559, 1569, 1714, 1715, 1919, 1932, 1941,...
  • Page 31 REF. PART DESCRIPTION 499423 Pin–Piston (Standard) (Used After Code Date 97011200). ––––––– Note ––––– 298909 Pin–Piston (Standard) (Used Before Code Date 97011300). 298908 Pin–Piston (.005” Oversize) (Used Before Code Date 97011300). 499424 Rod–Connecting (Standard) (Used After Code Date 97011200). ––––––– Note ––––– 490566 Rod–...
  • Page 32 12H800 REF. PART DESCRIPTION 494870 Jet–Main (Standard) ––––––– Note ––––– 497466 Jet–Main (Standard) Used on Type No(s). 1538. 498977 Jet–Main (Standard) Used on Type No(s). 0664, 0665, 0666, 0667, 0671, 0672, 1149, 1167, 1170, 1368, 1369, 1370, 1373, 1548. 117A 498978 Jet–Main (Standard) 497315 Jet–Main...
  • Page 33 REF. PART DESCRIPTION 691864 Spring–Governor (Light Blue) Used on Type No(s). 2329, 2349. ––––––– Note ––––– 690242 Spring– Governor (Orange) Used on Type No(s). 1932. 690241 Spring– Governor Used on Type No(s). 3183. 209A 690567 Spring–Governor (Platinum) Used on Type No(s). 1167.
  • Page 34 12H800 REF. PART DESCRIPTION 690354 Spring–Choke Return 692031 Bracket–Control (Remote/Manual Friction)(Primer) 222A 692021 Bracket–Control (Remote, Choke A Matic, Non Compliance) ––––––– Note ––––– 690839 Bracket– Control (Manual Friction) (Choke A Matic) Used on Type No(s). 1149, 1167, 1548. 222B 693006 Bracket–Control (Fixed Speed Auto Primer Control) 222C...
  • Page 35 REF. PART DESCRIPTION 445A 491588 Filter–Air Cleaner Cartridge 695161 Cup–Flywheel 692299 Plate–Pawl Friction 281505 Plate–Ratchet 691991 Alternator 690664 Screw (Stop Switch Bracket) 691086 Washer (Key Switch) 691251 Nut (Governor Control Lever) 691972 Insulator 494147 Drive–Starter 692358 Clutch–Drive 691084 Terminal–Ground 495264 Dipstick –––––––...
  • Page 36 12H800 REF. PART DESCRIPTION 690782 Cap–Drive 695267 Cap–End (Used After Code Date 00040600). ––––––– Note ––––– 695975 Cap–End (Used Before Code Date 00040700). 695266 Housing–Starter (Used After Code Date 00040600). ––––––– Note ––––– 695975 Housing– Starter (Used Before Code Date 00040700). 499034 Guard–Muffler 832A 691424 Guard–Muffler...
  • Page 37 REF. PART DESCRIPTION 691669 Screw (Air Cleaner Primer Bracket) 972B 495224 Tank–Fuel (Plastic) ––––––– Note ––––– 499618 Tank–Fuel (Plastic) Used on Type No(s). 1720, 2384. 695960 Tank–Fuel (Plastic) Used on Type No(s). 1717, 1718, 1719, 1754, 2326, 3181. 493640 Bowl–Float 694395 Primer–Carburetor (Used After Code Date 99051200).

  • Page 38: Garantía

    Contenido Garantía Seguridad Montaje Operación Mantenimiento Garantía de un año sobre la aspiradora para jardines Craftsman Por un período de un año a partir de la fecha de compra, Sears reparará gratis cualquier defecto en el material o fabricación de esta aspiradora para jardines Craftsman, siempre y cuando haya sido mantenida, lubricada y afinada de acuerdo a las instrucciones de manejo y mantenimiento dadas en el manual del operador.

  • Page 39: Seguridad

    ADVERTENCIA: se siguen, podrían poner en peligro la seguridad personal y/o causar daños físicos. Antes de intentar manejar esta aspiradora para jardines, se debe leer y seguir todas las instrucciones que aparecen en este manual. Si no se cumplen estas instrucciones se corre el riesgo de sufrir lesiones. Cuando en el manual aparece este símbolo, respetar su advertencia.
  • Page 40 piedras, pedazos de vidrio o de metal) y sean lanzados por la boca de descarga. Al elevar la boquilla a la posición más alta también incrementa la admisión de aire para lograr mejor funcionamiento del soplador. • No intentar nunca retirar o vaciar el recolector mientras el motor está...

  • Page 41: Montaje

    Botella de 20 oz. aceite para motor Manija Montaje Tubo de soplado Guía de la cuerda Tuerca de mariposa Tuercas de mariposa Manillar inferior Tuercas de mariposa Tornillo de carruaje Figura 1 Esta máquina salió de fábrica sin IMPORTANT: gasolina y sin aceite en el motor. Después de armarla, ver la sección OPERACION en este manual para informarse sobre el llenado de aceite del motor y el tipo de combustible.
  • Page 42 • Retirar las chavetas de las escuadras del manillar y los tornillos de carruaje (cabeza de hongo y cuello cuadrado) y tuercas de mariposa del manillar inferior. Ver la figura 3. • Colocar el manillar inferior sobre los pasadores en las escuadras y fijarlos con las chavetas, tornillos de carruaje y tuercas de mariposa.
  • Page 43 • Asir el tubo de soplado con una mano y, con la otra mano, tirar de la varilla de fijación en la escuadra de montaje hacia el motor. Use el final de soporte de montaje como el apalancamiento deslizando la barra que se cierra.

  • Page 44: Operación

    Conozca su aspiradora para jardines Lea este manual del operador y las reglas de seguridad antes de manejar su aspiradora para jardines. Compare las ilustraciones presentadas más abajo con su equipo para que conozca bien la ubicación de los distintos controles y ajustes. Guarde este manual para consultarlo en el futuro. El manejo de cualquier aspiradora para jardines sopladora puede causar el lanzamiento de USE SUS ANTEOJOS DE...
  • Page 45 Montaje de la manguera Se usa como alternativa del uso del pico para aspirar los desechos que se acumulan en los patios como por ejemplo las hojas o las agujas de los pinos que se encuentran en lugares de difícil acceso. Manija de la manguera Se utiliza para guiar el montaje de la manguera mientras se aspira.
  • Page 46 arranque accidental mientras la máquina está sola. ADVERTENCIA: Al mover la palanca de mando de válvula reguladora, tenga cuidado de superficies calentadas y de bordes sostenidos guarde. PARA ARRANCAR EL MOTOR 1. Asocie el cargador del programa inicial del alambre y del caucho del enchufe de chispa al enchufe de chispa.
  • Page 47 • Comprima la abertura de la bolsa y doble la aleta interior sobre la abertura. • Doble la aleta exterior sobre la aleta interior e inserte los botones de la bolsa a través de las salidas metálicas. • Gire los botones para cerrar la bolsa. Extracción del canal de soplado •...

  • Page 48: Mantenimiento

    PROGRAMA DE MANTENIMIENTO Lubricación Limpiar el equipo Revisar nivel aceite Campiar aceite motor Limpiar filtro de aire Limpiar la bujía Limpiar el silenciador Limpiar el motor RECOMENDACIONES GENERALES • Siempre respetar las reglas de seguridad durante los trabajos de mantenimiento. •...
  • Page 49 PARA VACIAR EL ACEITE Vaciar el aceite mientras el motor está caliente. Seguir las instrucciones siguientes. • Vaciar el tanque de gasolina, arrancar el motor y dejarlo funcionando hasta que la tubería de combustible y el carburador estén vacíos. • Retirar la varilla de medición de llenado de aceite.

  • Page 50: Servicio Y Ajustes

    ADVERTENCIA: Nunca hacer ningún ajuste a la máquina sin primero apagar el motor y desconectar el cable de la bujía. Ajuste de la altura del pico Puede ajustar el pico en seis posiciones que varían desde 5/8” a 4 1/8” de distancia del suelo. Debe ajustar la altura del pico según las condiciones.
  • Page 51 • Retirar el tornillo hexagonal y la arandela plana ubicados encima de la carcasa trasera cerca de la escuadra de montaje y la contratuerca que sujeta la rejilla de flagelos. Ver las Figura 14. • Retirar y limpiar la rejilla con una rasqueta o lavarla con agua.

  • Page 52: Almacenamiento

    • Apretar los tornillos de la cuchilla a 210 - 250 pulg-lbs. • Apretar el perno del rotor a 375-425 pulg-lbs. NOTE: Asegurar de instalar la cuchilla astilladora con el filo hacia arriba. Ver la Figura 19. Cuchilla de flagelos Figura 19 Preparar la aspiradora para jardines Crafstman para su almacenamiento al final de la temporada o si la...

  • Page 53: Localización De Averías

    Problema Causas posibles El motor no arranca 1. El tanque de combustible está 2. El cable de la bujía está 3. No se puede tirar de la cuerda 4. El estrangulador está en la 5. La bujía está mala. 6. No se oprimió el interruptor de 7.
