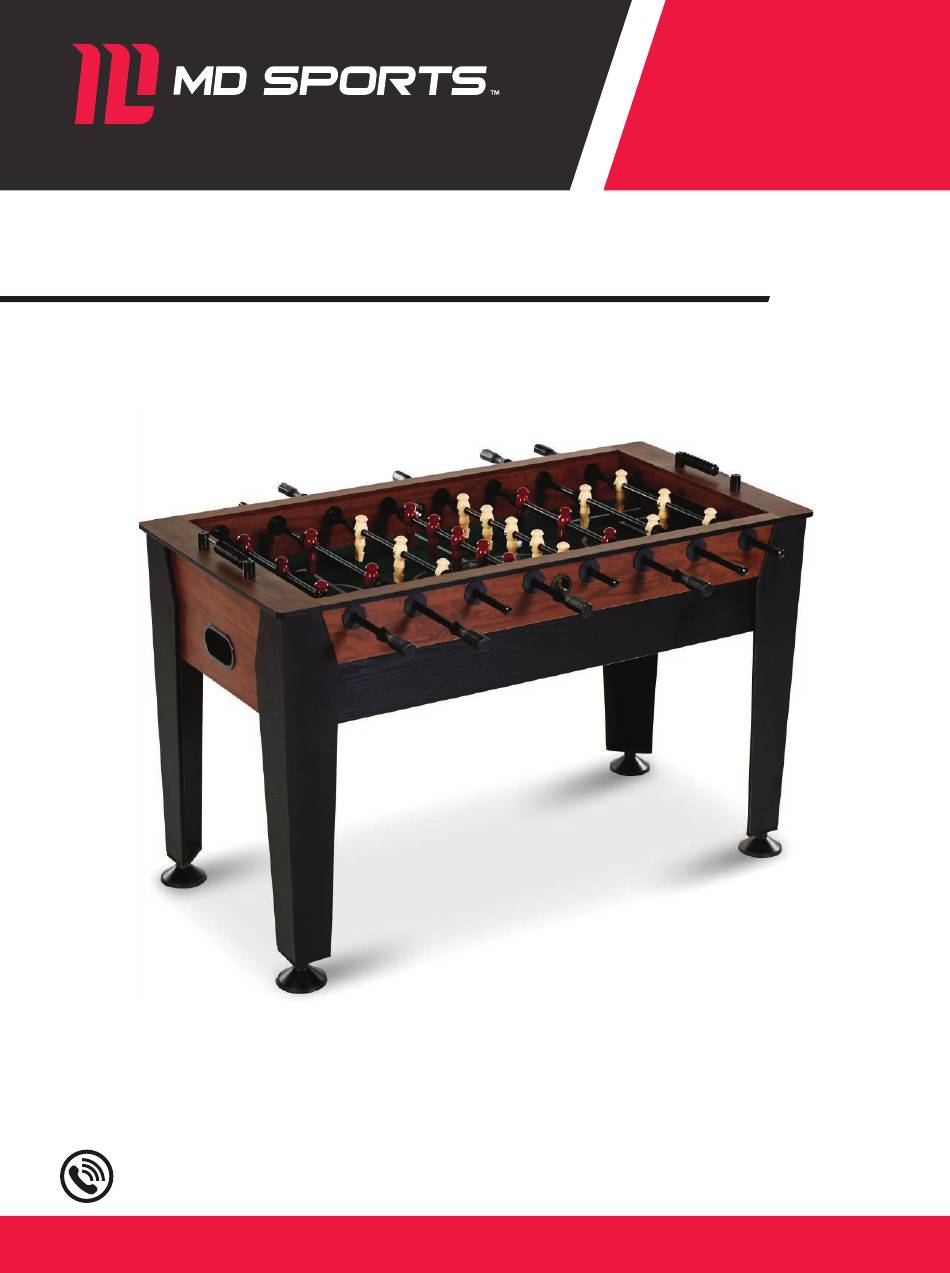

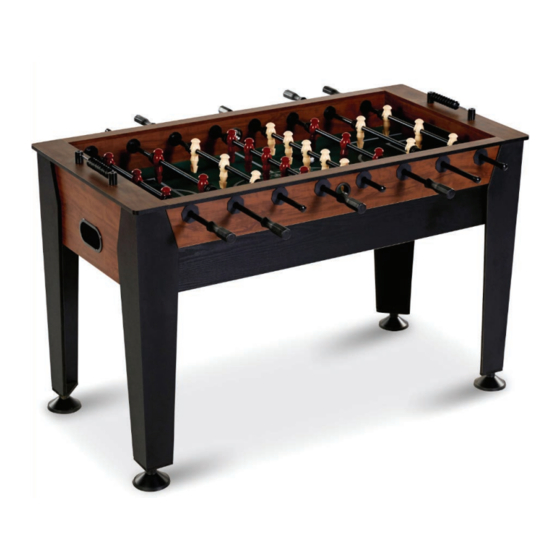

- Page 1 MODEL/MODELO SOC054_087B WM.COM Assembly Instructions Instrucciones De Ensamblaje 877-472-4296 www.medalsports.com...
- Page 3 WE ARE READY ESTAMOS LISTOS TO HELP PARA AYUDAR DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA Please Contact Por favor Contacto MD SPORTS Customer Service Servicio al Cliente Toll Free Llamados gratuitos 877-472-4296 Mon.-Fri., Lunes a Viernes, 9:00 a.m.
- Page 4 English Español TOOLS REQUIRED HERRAMIENTAS NECESARIAS Phillips Screwdriver - Not Included Destornillador Phillips - No incluido Standard (Flat Head - Not Included Destornillador de Cabeza - No incluido Screwdriver) Plana Allen Key - Included Llave Allen - Incluido Power Tools: Set to Low Torque / Herramientas eléctricas: RECOMMENDED Establecer bajo par de torsión...
-
Page 5: Parts Identifier
English Español PARTS IDENTIFIER IDENTIFICADOR DE PIEZAS PART NUMBER FIG NUMBER FOR FIG. 2 NÚMERO DE PIEZA NÚMERO DE FIG PART PIEZA QUANTITY CANTIDAD PART NAME NOMBRE DE PIEZA Side Apron Delantal Lateral FOR FIG. 1 FOR FIG. 1 FOR FIG. 6 FOR FIG. - Page 6 English Español ACCESSORIES ACCESORIOS Soccer Ball Bola de Fútbol HARDWARE HARDWARE FOR FIG. 6, 7 FOR FIG. 10 FOR FIG. 6, 7 FOR FIG. 10 M6x22mm Bolt Perno M6x22mm M4x28mm Bolt Perno M4x28mm M6 Washer Arandela M6 M4 Nut Tuerca M4 FOR FIG.
-
Page 7: Before Assembly
English Español BEFORE ASSEMBLY ANTES DE MONTAR Find a clean, level place to begin the assembly of your Encuentre un lugar limpio y nivelado para comenzar product. el ensamblaje del producto. Verify that you have all listed parts as shown on the Compruebe que tenga todas las piezas que se part list pages. - Page 8 English Español ASSEMBLY MONTAJE FIG. 3 Note: Playfield graphic should face down when assembling. / Nota: El gráfico del campo de juego debe estar cara hacia abajo cuando está ensamblando. FIG. 4 SOC054_087B (Continued on the next page) (Continúe en la siguiente página) www.medalsports.com...
- Page 9 English Español ASSEMBLY MONTAJE FIG. 5 Pre-installed Note: Please fold the legs into a V configuration with the nuts on the inside of the V. / Nota: Pleque las piernas a la configuración V con las Tuercas en el lado interno de la V. Note: Apply the glue (23) into the grooves of the legs (7).
- Page 10 English Español ASSEMBLY MONTAJE FIG. 6 Pre-installed Wall / Pared Note: Do NOT tighten bolt (A1) until FIG. 7. / Nota: NO el pestillo (A1) hasta FIG. 7. SOC054_087B (Continued on the next page) (Continúe en la siguiente página) www.medalsports.com...
- Page 11 English Español ASSEMBLY MONTAJE FIG. 7 Note: Tighten bolts at this step. / Nota: Apriete los cerrojos en este paso. FIG. 8 SOC054_087B (Continued on the next page) (Continúe en la siguiente página) www.medalsports.com...
- Page 12 English Español ASSEMBLY MONTAJE FIG. 9 Pre-installed Note: Go back and make sure that all connections are tight. / Nota: Vuelva y asegúrese que todas las conexiones están apretadas. HOLD BY THE TABLETOP CABINET DO NOT HOLD THE TABLE DO NOT LEAN THE BY THE LEGS TABLE ON ITS LEGS / SOSTENER DE LA...
- Page 13 English Español ASSEMBLY MONTAJE FIG. 10 Order of players (Overhead View) / Orden de los jugadores (vista aérea) Note: The Rods have a hole at the end where their Handles will go. / Nota: Las Barras de Jugador hay un agujero en su parte final donde coloque las Manijas.
- Page 14 English Español ASSEMBLY MONTAJE FIG. 11 FIG. 12 SOC054_087B (The last page) (La ultima página) www.medalsports.com...
- Page 16 www.medalsports.com...
