THE INSTRUCTION MANUAL
CATALOGUE OF PARTS
WARRANTY

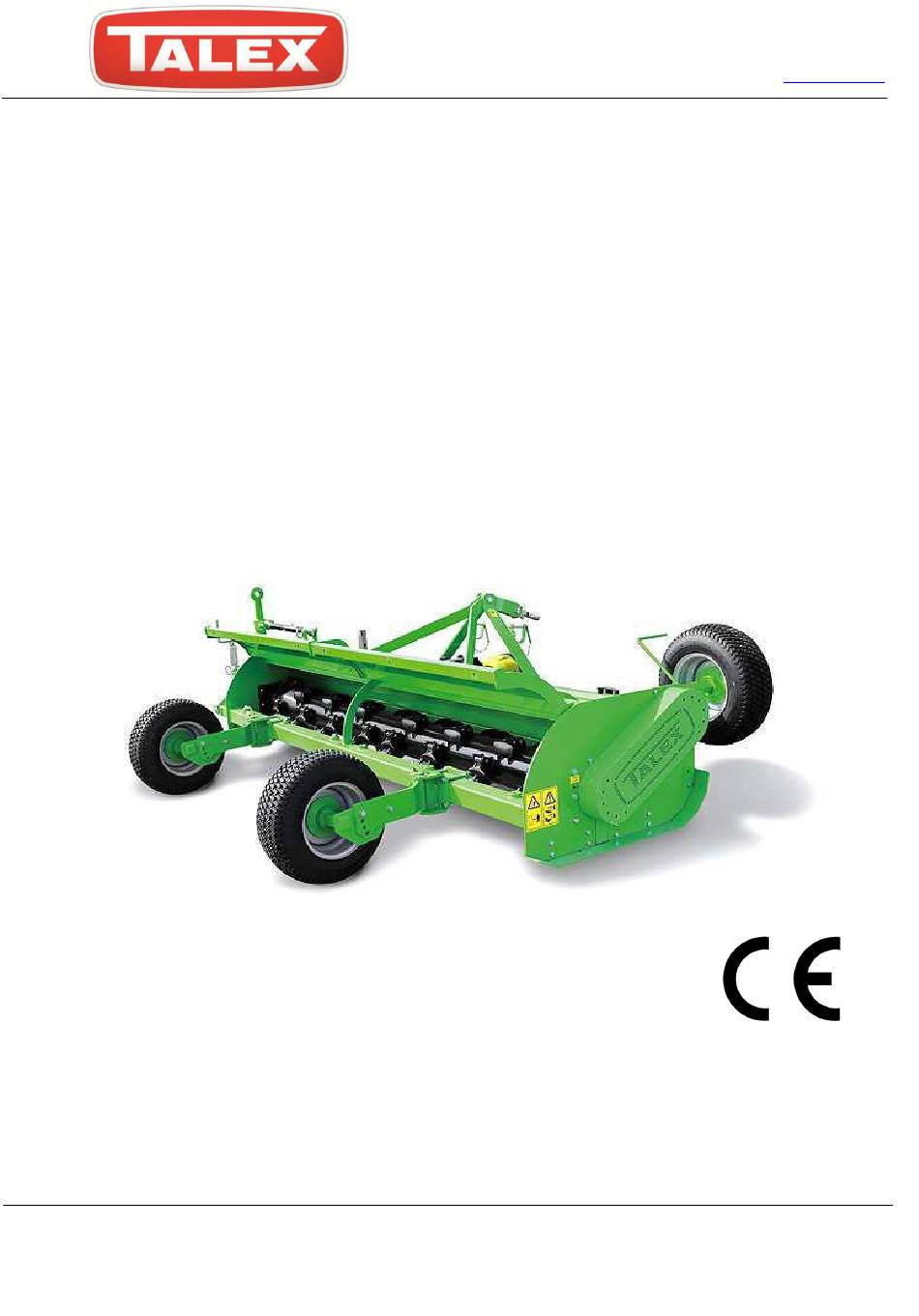

LEOPARD 320/O PROFESSIONAL SHREDDER
Borzytuchom 2014
Issue 02
The Instruction Manual
LEO 320 PROFESSIONAL shredder
Page 1 of 37

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LEOPARD 320/O PROFESSIONAL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Talex LEOPARD 320/O PROFESSIONAL

Summary of Contents for Talex LEOPARD 320/O PROFESSIONAL

  • Page 1 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl THE INSTRUCTION MANUAL CATALOGUE OF PARTS WARRANTY LEOPARD 320/O PROFESSIONAL SHREDDER Borzytuchom 2014 Issue 02 The Instruction Manual LEO 320 PROFESSIONAL shredder...
  • Page 2 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl ATTENTION! Read this instruction manual prior to using the equipment and observe the safety rules described therein. The instruction manual constitutes an inherent part of the machine! Keep the instruction manual in a safe place, where it should be accessible to the machine operator during an entire lifespan of the machine.

  • Page 3: Table Of Contents

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Contents 1. Introduction ...............................4 2. Rules of safe operation ..........................5 2.1 User safety ............................5 2.2. Safety signs on the machine ........................7 2.3.

  • Page 4: Introduction

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 1. Introduction Before the first use of the shredder, you must thoroughly read and understand this instruction manual, and follow all the instructions contained herein.

  • Page 5: Rules Of Safe Operation

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 2. Rules of safe operation 2.1 User safety The shredder can only be used by adults, who have learnt its operation and read this instruction manual, and are properly qualified.
  • Page 6 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl securing the vehicle from rolling down. The shredder must be lowered to the ground. Put wedges under the wheels of the vehicle.

  • Page 7: Safety Signs On The Machine

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl  Due to the natural wear and tear the state and completeness of cutting machine tools should be controlled, using the recommendations described in the instruction manual.
  • Page 8 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 1.1.1 – Warning, belt transmission. Use extreme 1.5 – Do not stand near the 1.1.2 – Warning, caution. Drawing-in of hand...
  • Page 9 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 2.5.1 – Warning about 2.1 – Place for holding the pressure present in on to the shredder the tyres during movement 1.4 –...

  • Page 10: Hazards Associated With The Operation Of The Shredder

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 2.3. Hazards associated with the operation of the shredder Hazard Hazard source (cause) Hazard protection measures Overloading the Working in a standing...

  • Page 11: Intended Use Of The Device

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 3. Intended use of the device The LEO 320 PROFESSIONAL shredder is designed to destroy the remainders of plant crops and to shred the cut-down tree and shrub branches, it is perfect for mulching meadows and pastures.

  • Page 12: Device Description

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 4. Device description Fig.1 General view of the machine. Leopard 320/O The shredders are made of two main construction elements. The first element –...

  • Page 13: Basic

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 4.1. Equipment and accessories 4.1.1. Basic The basic elements of the shredder include the following:  The Instruction Manual ...

  • Page 14: Technical Specification

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 4.2. Technical specification Table No. 1 TECHNICAL DATA ROZDRABNIACZ LEOPARD 320/O SHREDDER Details Unit Parameter Z086 type Mount type...

  • Page 15: Using The Device

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 5. Using the device 5.1. Aggregating – installation of the shredder Make sure that the connecting parts of both, the vehicle and the machine, are suitably adjusted to each other.

  • Page 16: Leo 320 Professional Shredder Transportation Position

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 5.2. Leo 320 Professional shredder transportation position Due to the large dimensions, exceeding the permissible transport width, the shredder cannot be transport in the working position.

  • Page 17: Operation And Maintenance

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 6. Operation and maintenance All the machine operations can be performed by the operator of the vehicle, to which the machine is attached, providing he/she has proper authorization to operate this vehicle.

  • Page 18: Adjustment Of The Belts Tension

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 6.1 Adjustment of the belts tension 1 - jointed telescopic shaft, 2 - angular transmission, belt transmission shaft Fig. 3 Shredder drive diagram The adjustment of the transmission drive belts tension is done with the machine turned off and the vehicle engine switched off.
  • Page 19 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Fig. 4. Adjustment of the transmission belts tension The Instruction Manual LEO 320 PROFESSIONAL shredder Page 19 of 37...

  • Page 20: Adjustment Of The Cover - Leo 320 Professional Shredder

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 6.2 Adjustment of the cover – LEO 320 PROFESSIONAL shredder The LEO 320 PROFESSIONAL shredder has an additional function which allows a greater spread of the shredded plant parts.

  • Page 21: Maintenance After Work

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl The shredding tools must be replaced after discovering defects, noticeable signs of wear, blunting of the cutting edges, missing blades or hammers, or excessive play of the mounted tools.
  • Page 22 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 1050 1220 At least once a year check the level of oil in the angular transmission. Use the GL 4 80W90 type transmission oil.

  • Page 23: Post-Seasonal Maintenance

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Fig. 6. Lubrication diagram All points marked on Fig. 6, equipped with ball grease fittings, should be filled with solid grease ŁT43 by means of a lubricator.

  • Page 24: Spare Parts Catalogue

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 7. Spare parts catalogue Spare parts catalogue Professional 3200 shredder The Instruction Manual LEO 320 PROFESSIONAL shredder Page 24 of 37...
  • Page 25 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part no. Quantity Transport hitch R_PROF 3200_05.00.00.00 Slide R_PROF 3200_07.00.00 00 Working shaft R_PROF 3200_01.00.00.00 Cover R_PROF 3200_03.00.00.00...
  • Page 26 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity Cover R_PROF 3200_03.00.00 Bolt 6-kt.M12x90x30-8.8-OC 11-0012/A Round washer fi12-QC 11-0125/A Flap positioner R_PROF 3200_03.01.00...
  • Page 27 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity Nut 6-kt.M16-8-OC-samoz. 11-0143/1 Round washer fi 16-OC 11-0149 Wheel steering axis pin...
  • Page 28 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity Ground wheel 23x8.5 126PR TL K500 23-0020/C Fixed wheel/hub mount R_PROF 3200-10.01.00.00 Bolt 6-cat.
  • Page 29 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity Skid R_PROF 3200-07.00.00.00 Nut 6-kt.M10-8-OC-samoz 11-0127/A Simple washer fi10-OC 11-0055/A Bolt 6-kt.M10x30-8.8-OC...
  • Page 30 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Parts list Item Part name Part No. Quantity Item Part name Part No. Quantity 14 V-belt HB 1600...
  • Page 31 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity 10 Round washer fil4-OC 11-0171 Parts list 11 Shaft seal TC 65 100 10...
  • Page 32 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Parts list Part name Part No. Quantity Part name Part No. Quantity 1 Long link chain 2x22x6 DIN 763...
  • Page 33 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl Parts list Item Part name Part No. Quantity Transport hitch R_PROF 3200_05.00.00.00 Long link chain 2x22x6 DIN 763 12-1078/B Pin fi 25 x 96 R_PROF 3200_05.00.01.00...

  • Page 34: Warranty

    TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl 8. Warranty WARRANTY CARD Type Factory no. ……………………… ……………………… Quality Control Year of (KJ) manufacture ……………………… ……………………… Under the warranty, the manufacturer undertakes to repair, free of charge, any physical defects revealed during the warranty period, i.e.
  • Page 35 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl WARRANTY REPAIRS RECORDS Filled in by the manufacturer Date of complaint claim: ____________________ Date of complaint claim: ____________________ The scope of repair and parts used: ___________...
  • Page 36 TALEX Spółka z ograniczoną odpowiedzialnością Sp. K. ul. Dworcowa 9C 77-141 Borzytuchom tel. (59) 821 13 26 by email. biuro@talex-sj.pl www.talex-sj.pl DECLARATION OF CONFORMITY Manufacturer of the product: TALEX Spółka z ograniczoną odpowiedzialnością Sp.K Ul. Dworcowa 9C 77-141 Borzytuchom Product name: LEOPARD 320 Professional shredder Year of manufacture: …………………...
