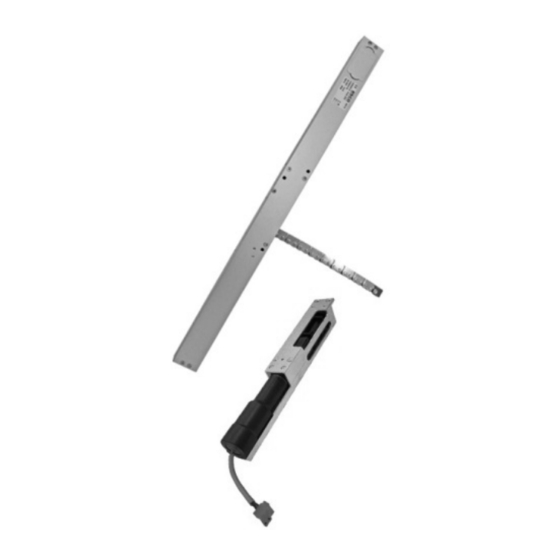

Montage- und Betriebsanleitung
Kettenantriebe KM25i / KM25iD
24 V DC
Mounting and operating instruction
chain motors KM25i / KM25iD
24 V DC
KM25i
KM25iD
KM25iD-S
Inhaltsverzeichnis
1
Allgemeine Angaben ........................................ 2
Verwendete Symbole .................................................... 2
Grundlegende Hinweise ................................................ 2
Allgemeine Sicherheitshinweise ................................... 2
Bestimmungsgemäße Verwendung ............................ 3
Achtung bei Austausch ................................................. 3
Beschreibung des Antriebs ............................................ 3
2
Technische Daten für 1 Antrieb ........................ 4
3
Typenschild KM25 Antrieb ................................. 5
4
Abschaltströme VH-Antrieb .............................. 5
5
Montage mechanisch ....................................... 6
6
Installation (elektrisch) ...................................... 7
7
Anschlusskabel Zugentlastung ......................... 8
8
Betrieb/Bedienung ............................................. 9
9
Wartung und Pflege ........................................... 9
10 Hilfe bei Störungen ............................................. 9
11 Demontage und Entsorgung ........................... 10
12 Gewährleistung und Kundendienst ................ 10
13 Anschlussplan .................................................. 12
14 Maßblatt ............................................................ 15
Wichtiger Hinweis:
Trotz größtmöglicher Sorgfalt kann für den Inhalt dieser
Druckschrift keine Garantie für Fehlerfreiheit
übernommen werden.
Alle angegebenen Informationen sind keine zugesicherten
Eigenschaften im Sinne des § 434 BGB.
MBA: KM25i / KM25iD / 24V
014-000300D
KM25i VH
KM25iD VH
KM25iD-S VH
KM25iD TD
KM25iD-S TD
Contents
1
General information ........................................... 2
Symbols used ................................................................... 2
Basic instructions.............................................................. 2
General safety instructions ............................................ 2
Use for the Intended Purpose........................................ 3
Please note in case of replacement ........................... 3
Description of the motor ................................................ 3
2
Technical data for 1 motor ................................ 4
3
KM25 chain drive type plate ............................. 5
4
Breaking current VH-device ............................. 5
5
Assembly (mechanical) .................................... 6
6
Installation (electric) .......................................... 7
7
Connecting cable strain relief .......................... 8
8
Operation/Control ............................................. 9
9
Maintenance and care ..................................... 9
10 Troubleshooting .................................................. 9
11 Disassembly and disposal ............................... 10
12 Warranty and customer service ..................... 10
13 Connection Diagram ....................................... 12
14 Dimension sheet ............................................... 15
Important note:
Despite the greatest possible care, no guarantee can be
given for the accuracy of the contents of this publication.
All information provided is not warranted characteristics
within the meaning of § 434 BGB (German Civil Code).
KM25iD TD VH
KM25iD-S TD VH
Seite 1 von 16
D
GB
Advertisement
Table of Contents
Related Manuals for Esco KM25
Summary of Contents for Esco KM25
-
Page 1: Table Of Contents
Description of the motor ..........3 Technische Daten für 1 Antrieb ......4 Technical data for 1 motor ........ 4 Typenschild KM25 Antrieb ......... 5 KM25 chain drive type plate ......5 Abschaltströme VH-Antrieb ......5 Breaking current VH-device ......5 Montage mechanisch ........6 Assembly (mechanical) ........ -
Page 2: Allgemeine Angaben
Bewahren Sie die Anleitung auf. Keep the guide in a safe place. Bei unsachgemäß durchgeführter Montage und Installation esco accepts no liability for incorrect assembly and installation. übernimmt esco keine Haftung. Allgemeine Sicherheitshinweise General safety instructions Beachten Sie unbedingt die folgenden Sicherheitshinweise. -
Page 3: Bestimmungsgemäße Verwendung
Any other use or additional use is classed as incorrect. nicht bestimmungsgemäß. Für Schäden, die durch andere Verwendung entstehen, haftet esco is not liable for damage caused by any other use. The Fa. esco nicht. Die Gewährleistung erlischt dadurch. warranty will be voided in this event. -
Page 4: Technische Daten Für 1 Antrieb
Technische Daten für 1 Antrieb Technical data for 1 motor KM25i KM25iD Nennspannung 24 V DC Rated voltage Betriebsspannung 22 – 26 V DC 22 – 40 V DC Operating voltage Restwelligkeit 2,4 V p-p Residual ripple max. Nennstromaufnahme 1,0 A Rated power consumption Lastabschaltung 1,2 A... -
Page 5: Typenschild Km25 Antrieb
3 Typenschild KM25 Antrieb 3 KM25 chain drive type plate A- Typenbezeichnung A- Type designation B- Nennspannung / Max. Restwelligkeit B- Supply voltage C- Nennstrom C- Nominal current D- Einschaltdauer D- Duty cycle E- Max. Zugkraft E- Max. pull force... -
Page 6: Montage Mechanisch
Check all functions. Verwenden Sie dazu das passende esco Prüf - und Einstellgerät. Use the correct esco checking and adjusting device for this (see (siehe esco Katalog Gruppe 10 oder Broschüre „Fensterantriebe esco catalogue category 10 or in the brochure “Window drives and und Zubehör“) -
Page 7: Installation (Elektrisch)
Installation (elektrisch) Installation (electric) Gefahr eines elektrischen Schlages Danger of electric shock Die bauseitige Elektroinstallation darf nur eine The customer’s electrical installation must be carried out zugelassene Elektrofachkraft vornehmen. by an authorised electrician. Beachten Sie für die bauseitige Elektroinstallation Observe the VDE directives for the customer’s die VDE-Vorschriften und die Vorschriften des electrical installation as well as those of the local Gefahr... -
Page 8: Anschlusskabel Zugentlastung
Anschlusskabel Zugentlastung Connecting cable strain relief Für eine Zugentlastung der Kabel die mitgelieferten Kabelbinder wie gezeigt anbringen. For cable strain relief attach the supplied cable tie as shown. Kabelbinder fest anziehen und überschüssiges Material entfernen. Fasten cable tie and remove waste material. Stecker einsetzen und Kabel bis Zugentlastung herausziehen. -
Page 9: Betrieb/Bedienung
Betrieb/Bedienung Operation/Control Danger of crushing Quetschgefahr Danger from crushing and sheering points on window’s Gefahr von Quetsch- und Scherstellen an den closing edges. Schließkanten des Fensters. Beim automatischen Öffnen oder - Schließen des Traction and pressure forces of up to 400 N are produced when the window is opened or closed Fensters entstehen Zug- und Druckkräfte bis zu 400 N. -
Page 10: Demontage Und Entsorgung
11 Demontage und Entsorgung 11 Disassembly and disposal Demontage Dismantling Beachten Sie die Sicherheitshinweise! Read through the safety instructions! Gefahr Danger Der Arbeitsablauf ist der gleiche, wie für die Montage To disassemble, follow the assembly instructions in reverse beschrieben, jedoch in umgekehrter Reihenfolge. Die order. - Page 11 Ansprechpartner für eventuelle Gewährleistungen, oder wenn Sie Ersatzteile oder Zubehör benötigen, ist die für Sie zuständige Niederlassung./ Please contact your nearest dealer with any warranty queries or if you require spare parts or accessories. Niederlassungen esco Metallbausysteme / esco-Metallbausysteme branches: Gebiet Nord / Northern region esco Berlin Am Jägerberg 3...
-
Page 12: Anschlussplan
13 Anschlussplan 13 Connection Diagram MBA: KM25i / KM25iD / 24V 014-000300D Seite 12 von 16... - Page 13 MBA: KM25i / KM25iD / 24V 014-000300D Seite 13 von 16...
- Page 14 MBA: KM25i / KM25iD / 24V 014-000300D Seite 14 von 16...
-
Page 15: Maßblatt
14 Maßblatt 14 Dimension sheet MBA: KM25i / KM25iD / 24V 014-000300D Seite 15 von 16... - Page 16 MBA: KM25i / KM25iD / 24V 014-000300D Seite 16 von 16...
- Page 17 Sinne der EG-Richtlinie 2006/42/EG über Maschinen (Anhang II B) according to EC directive 2006/42/EC on machinery (Annex II B) Name und Anschrift des Herstellers / Name and address of the manufacturer: esco Metallbausysteme GmbH Dieselstr. 2 D-71254 Ditzingen Hiermit erklären wir, dass die nachstehend beschriebene unvollständige Maschine...
