INSTRUCCIONNES PARA LA INSTALACIÓN HORNO EMPOTRADO A GAS
Para ajustar la altura del horno:

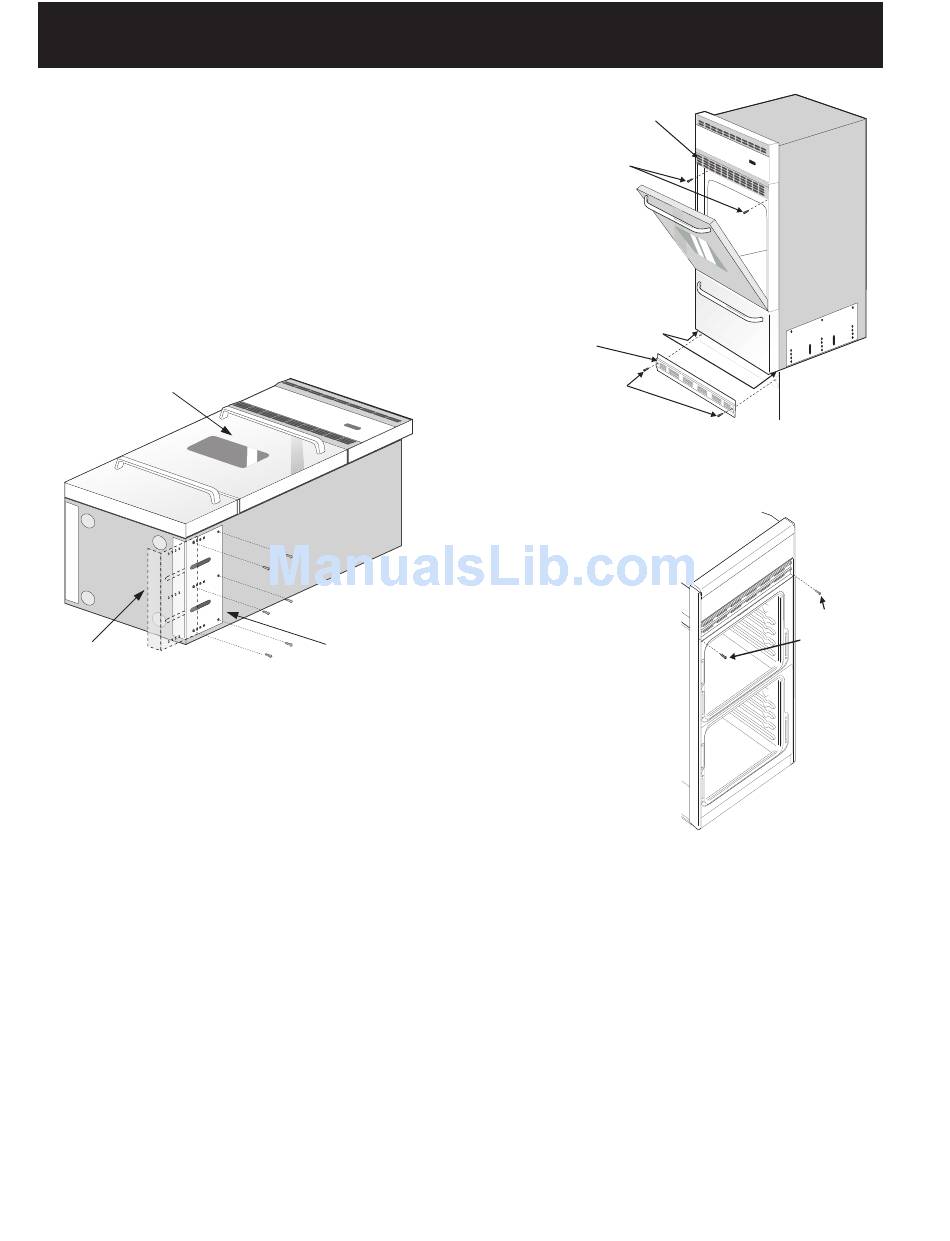

1. Coloque el horno sobre su parte posterior (ver figura 5).
2. Remueva los 6 tornillos que aseguran el panel lateral
de extensión a la partes laterales inferiores del
horno.
3. Mueva cada panel hasta la posición que mejor ajuste
la altura del horno al tamaño de su abertura. Cada
posición cambia la altura del horno
aproximadamente ½".
4. Alineé los orificios del panel lateral de extensión con
los de las paredes laterales del horno. Vuelva a
colocar los 6 tornillos.
5. Proceda con la instalación del horno. Vuelva a
colocar el horno sobre su base.
Puerta del horno
Fondo del
horno
Figura 5
5. Instalación del gabinete
A. Modelo con una cavidad de 1 ½ para el
horno
Introduzca el artefacto en el espacio designado. Use los 4
tornillos para fijar la parte delantera del artefacto al
gabinete (etapa 1 aquí abajo). Guarde los tornilos
decorativos para fijar el marco al gabinete (etapa 2 aquí
abajo). Los hoyos de montage en la parte delantera del
artefacto pueden ser utilizados como referencia para
localizar los hoyos de montaje en el gabinete.
Para ajustar el artefacto al gabinete (figura 6):
1. Utilize los 4 tornilos de montaje para fijar el artefacto
al gabinete. 2 hoyos están localizados bajo el marco de
ventilación a cada lado, los otros 2 hoyos son visibles
cuando la gaveta está abierta.
2. Facultativo: Instale el marco decorativo bajo el
artefacto (como lo muestra la figura 6) utilizando los 2
tornillos decorativos proporcionados con el artefacto.
B. Modelo con 2 Cavidades
Introduzca el artefacto en el
recortado. El
electrodoméstico debe ser
sujetado en su lugar.
Utilice los dos tornillos
provistos en la bolsa de
piezas varias para montar
el electrodoméstico en los
Panel de extensión
orificios de montaje a
cada lado del armazón
del horno, por encima de
la puerta (figura 7).
6. Instalaciones ventiladas
exteriormente
Modelo con 2 Cavidades
IMPORTANTE: Refersirse a la placa de la serie para
información en el tipo de ventilación. Si la ventilación está
marcada o especificada, ver las instrucciones pertinentes.
NOTA: En algunas zonas, la ventilación al exterior es
requerida o preferida. Para modelos especificados con
ventilación al exterior (ver hoja de especificaciones). Use
las siguientes instrucciones para una correcta instalación de
la ventilación al exterior. El tubo de ventilación debe estar
mecánicamente amarrado al collar de salida. Ver detalle.
1. Antes de colocar el horno en la abertura:
12
Marco de ventilación
Tornillos de montaje
Tornillos
Marco
de montaje
decorativo bajo
Tornillos
decorativos
Figura 6
A. Remueva el destapadero de la parte alta de la
cubierta y doble la pestaña en ángulo recto con
respecto a la cubierta.
Tornillos de
montaje
Figura 7
