Remus 0101 655119 Installation Instruction

Ktm 690 smc r

Verpackungsinhalt

1 REMUS Sportschalldämpfer, 1 Montagesatz

1 REMUS sport exhaust, 1 assembly kit

Demontieren der Serien – Auspuffanlage /

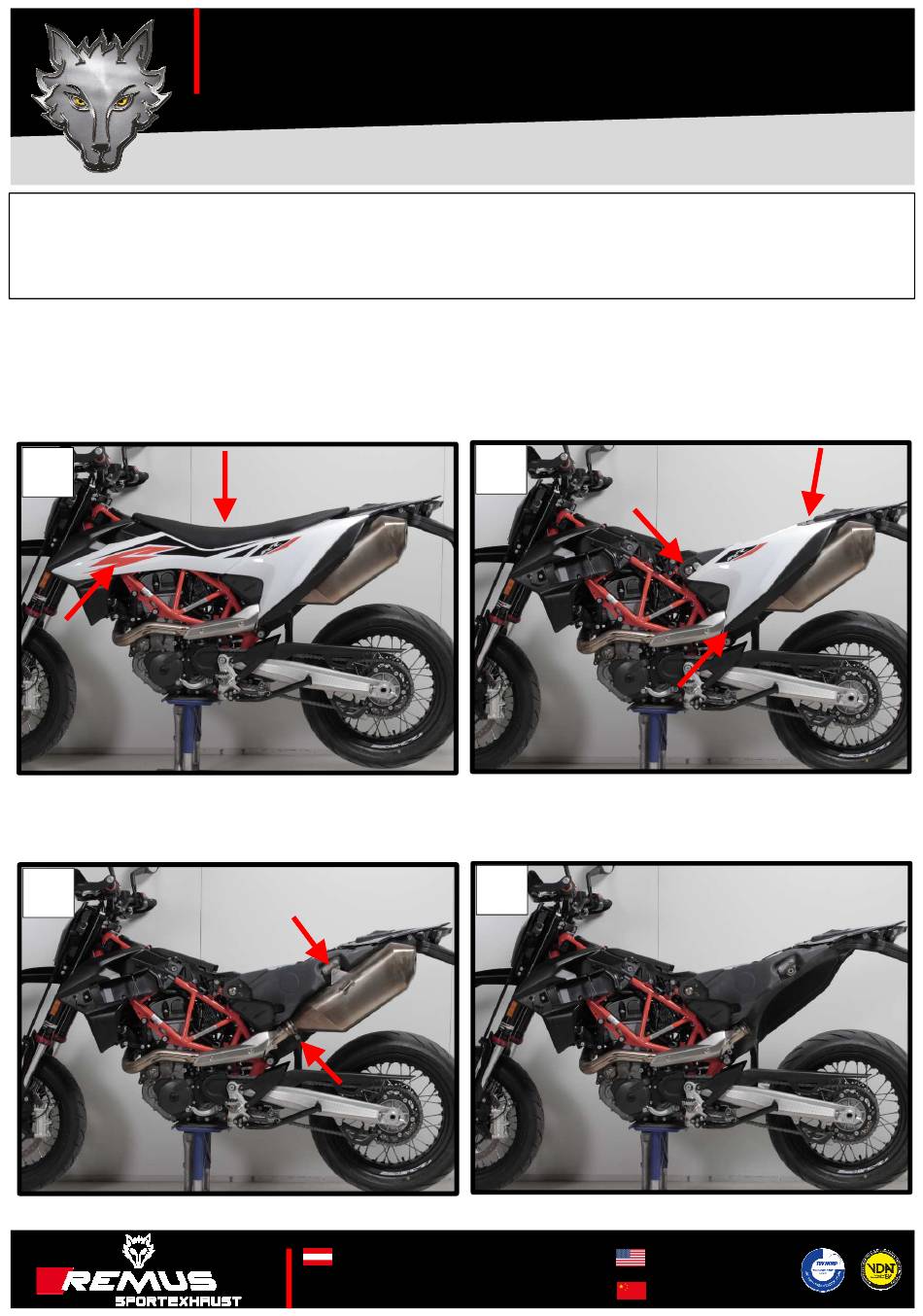

Entfernen Sie die Sitzbank und die vordere Seitenverkleidung. Demontieren Sie im Anschluss die hintere Seitenverkleidung

(Abb. 1 / 2).

Remove the seat bench and the front side covering. In the next step remove the rear side covering (pic.1 / 2).

Lösen Sie die Halterschraube und die Schelle des Serienschalldämpfers und nehmen diesen ab (Abb. 3 / 4).

Loosen the bracket screw and the clamp of the serial muffler and remove it (pic.3 / 4).
