Goobay 49529 User Manual

DE
Betriebsanleitung
Micro USB-Ladegerät
1 Sicherheit shinweise
1.1 Allgemein
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie den Netzstekcer Im Notfall, nach Gebrauch und
bei Gewitter direkt am Steckergehäuse!
• Öff nen sie niemals das Gehäuse.
• Lassen Sie das Produkt im Betrieb NIE unbeaufsichtigt!
• Lassen Sie Installations-, Demontage-, Wartungs- und Repa
raturarbeiten nur von ausgebildetem Elektro-Fachpersonal
ausführen.
• Vergleiche Sie die technischen Daten von Produkt, Stromnetz
und Peripheriegeräten. Diese müssen identisch sein.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Reparieren Sie defekte Produkte nicht selbst, sondern wen-
den Sie sich an den Händler oder Hersteller.
• Modifi ziern oder demontieren Sie Produkt und Zubehör nicht.
• Vermeiden Sei Belastungen, wie Hitze und Kälte, Nässe und
direkte Sonneneinstrahlung sowie Vibrationen und mechani-
schen Druck.
• Verwenden Sie das Produkt nur im Trockenen.
Verletzungsgefahr durch Stolpern und Sturz.
1.2 Warnstufen
VORSICHT!
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
ACHTUNG! Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Steckerladegeräte
Dieses Produkt ist ein Steckerladegerät zum Laden und Betreiben von mobilen
Kleingeräten über gerätespezifi schem Stecker oder USB. Es wandelt Netzspannung
in 5 Volt Kleinspannung um.

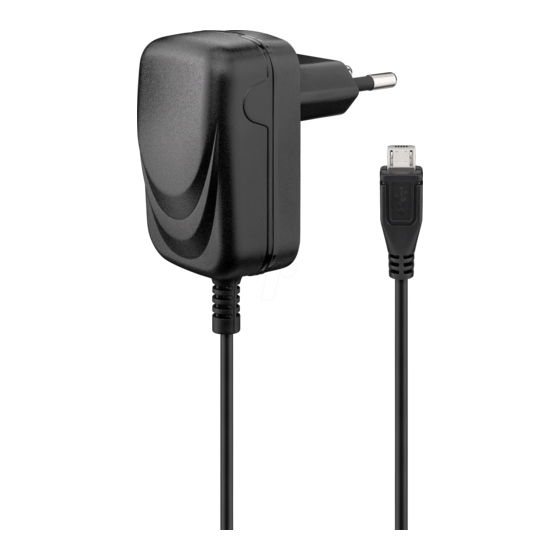

Fig. 1: USB-Ladegeräte
2.2 Lieferumfang
Steckerladegerät, Betriebsanleitung
2.3 Technische Daten
Artikelnummer
Anschlüsse
Eingang
Ausgang
Ø Effi zienz im Betrieb
Leistungsaufnahme bei Nulllast
Schutzart
Schutzklasse
Maße
Gewicht
Kabellänge
Farbe
Tab. 1: Technische Daten
REV2020-03-17
V2.1 ir
Änderungen vorbehalten
49529
Eurostecker (Typ C, CEE 7/16),
USB-A Buchse
100-240 V~, 50/60 Hz, 0,3 A
5,0 V , max. 1,0 A, 5,0 W
74,1 %
0,09 W
IP20
II
57,8 x 37 x 62,7 mm
71 g
1,5 m
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
• Vergleichen Sie Nennspannung, Netzspannung und Frequenz
von Produkt und Stromnetz.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
Micro-USB Micro-USB
Fig. 2: Anschluss und Bedienung
1. Mobiles Kleingerät an Steckerladegerät über Micro-USB-
Anschluss und/oder zusätzlichem USB-Kabel anschließen.
2. Steckerladegerät in Steckdose stecken.
3. Trennen Sie alle Steckverbindungen nach der Benutzung.
Das Produkt enthält keine während des Gebrauchs zu bedienenden
Bedienelemente.
6
Wartung, Pfl ege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
8 Entsorgungshinweise
8.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpfl ichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öff entliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stoff trennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
49529
100-240 V~ 100-240 V~
, eine registrierte Handelsmarke der
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
