PURE XL
WHITE / BLACK

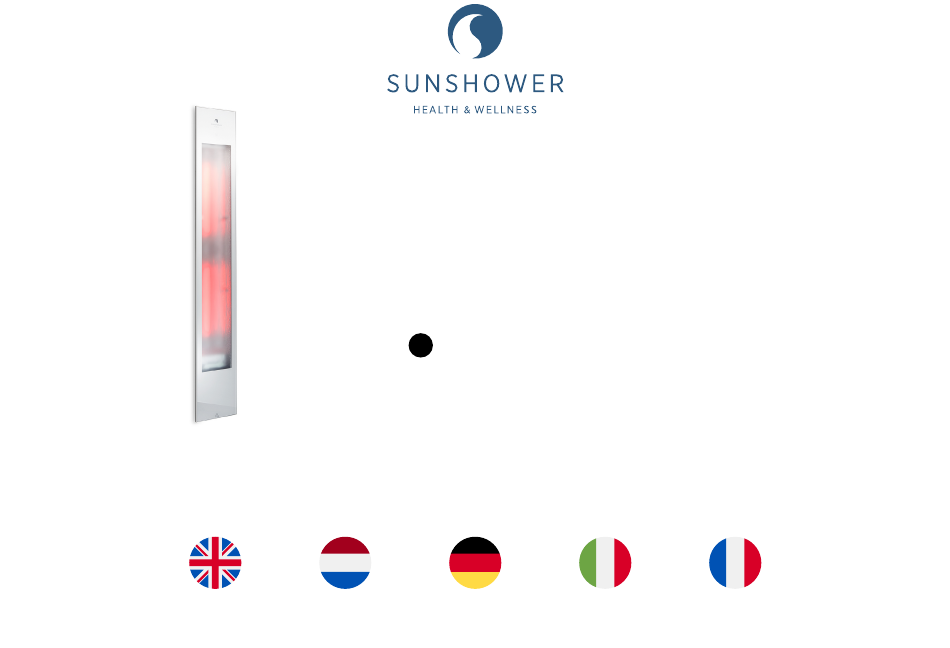

INSTALLATION GUIDE
PART
I
- PREPARATION
P. 2
P. 13
P. 24
P. 35
P. 46

Advertisement

loading
Need help?

Need help?

Do you have a question about the PURE XL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sunshower PURE XL

Summary of Contents for Sunshower PURE XL

  • Page 1 PURE XL WHITE / BLACK INSTALLATION GUIDE PART - PREPARATION P. 2 P. 13 P. 24 P. 35 P. 46...
  • Page 2 PURE XL WHITE / BLACK ARTICLE NO 80074 ( WHITE 80064 ( BLACK INSTALLATION GUIDE PART - PREPARATION...
  • Page 3 STANDARDS AND GUIDELINES. THE SUNSHOWER MUST BE PROTECTED BY A SEPARATE RESIDUAL-CURRENT DEVICE (RCD) (SEE ELECTRICAL CONNECTION). Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam The Netherlands T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 4 • EN61000-3-2:2014 The Netherlands, Amsterdam, 1 jan 2019 Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam The Netherlands M. Wegdam, Technical Director T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...

  • Page 5: Table Of Contents

    □ Screwdriver ( + ) □ Spirit level □ Screws □ Ventilation ducts (round/ rectangular), max. 3 m □ Duct brackets □ Ventilation grilles □ (Non-return valves) GLASS PANEL INNER UNIT WALL FRAME INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...

  • Page 6: Measuring Tape

    Shoulder height - 110 cm. REQUIRED TOOLS □ Measuring tape □ Spirit level 176 MM 1215 MM 480 MM 450 MM MIN 100 MM P8 / P9 INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 7 NATIONAL REGULATIONS. A SEPARATE POWER CONNECTION WITH A SEPARATE FUSE AND A SEPARATE EARTH LEAKAGE CIRCUIT BREAKER (RCD) MUST BE PROVIDED. 300 MM POWER SUPPLY, 3-CORE CABLE EQUIPOTENTIAL BONDING CABLE INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 8 DRY AREA PAGE 9 RECTANGULAR ROUND NON- PREFERRED BATHROOM PAGE 10 NON-RETURN RETURN VALVE OUTSIDE PAGE 10 VALVE SHOWER AREA NOT POSSIBLE INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...

  • Page 9: Ventilation Ducts

    □ Ventilation grilles set (sold separately) Ventilation grilles Minimum inner dimensions (7) round ducts: 110 mm Minimum inner dimensions (7) rectangular ducts: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...

  • Page 10: Non-Return Valves

    Ventilation grilles Non-return valves Minimum inner dimensions (8) round ducts: 110 mm Minimum inner dimensions (8) rectangular ducts: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 11 Screw the frame securely in place using the brackets with the slotted holes REQUIRED TOOLS □ Sealant □ Screwdriver (+) □ Screws CAUTION: These instructions are important to ensure the IPX5 seal INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 12 2. Make sure that the frames are mounted on the wall, instead of flush with the wall. This is to guarantee a waterproof seal around the Sunshower. INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B...
  • Page 13 PURE XL WHITE / BLACK ARTIKELNR 80074 ( 80064 ( ZWART INSTALLATIEHANDLEIDING DEEL - VOORBEREIDING...
  • Page 14 VOOR NEDERLAND: NEN 1010 – 701). DE SUNSHOWER MOET WORDEN BEVEILIGD DOOR EEN APARTE AARDLEKSCHAKELAAR (RCD) (ZIE ELEKTRISCHE AANSLUITING). Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Nederland T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 15 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Nederland verklaart hierbij dat: • dit Sunshower product IPX5 gekeurd en speciaal ontwikkeld is voor gebruik en installatie in de douche (zone 1) • dit product is getest is door DARE!! Measurements: een ISO17025...
  • Page 16 NIET MEEGELEVERD □ Kitspuit □ Rolmaat □ Schroevendraaier ( + ) □ Waterpas □ Schroeven □ Ventilatiekanalen (rond/ rechthoekig), max. 3 m □ Kanaalbeugels □ Ventilatieroosters □ (Terugslagkleppen) GLASPLAAT BINNENWERK WANDFRAME INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 17 Voor lengtes daarbuiten wordt het volgende geadviseerd; Schouderhoogte - 110 cm. BENODIGDHEDEN □ Rolmaat □ Waterpas 176 MM 1215 MM 480 MM 450 MM MIN 100 MM P8 / P9 INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 18 (HD 60364-7-701 E.D.) EN DE NATIONALE VOORSCHRIFTEN (BV. VOOR NEDERLAND NEN 1010 - 701). ER MOET EEN APARTE STROOMAANSLUITING MET APARTE ZEKERING EN APARTE AARDLEKSCHAKELAAR WORDEN VOORZIEN. 300 MM VOEDING 3-ADERIG POTENTIAAL- VEREFFENINGSKABEL INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 19 De Sunshower mag niet slaapkamer, gang, wc. aangesloten worden op een bestaand ventilatiesysteem DROGE RUIMTE PAGINA 20 TERUGSLAGKLEP TERUGSLAGKLEP VOORKEUR BADKAMER PAGINA 21 RECHTHOEK ROND BUITEN PAGINA 21 DOUCHERUIMTE NIET MOGELIJK INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 20 □ Ventilatiekanalen □ Kanaalbeugels □ Ventilatieroosterset (los verkrijgbaar) Ventilatieroosters Minimale binnenmaat (7) ronde kanalen: 110 mm Minimale binnenmaat (7) rechthoekige kanalen: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 21 □ Kanaalbeugels □ Ventilatieroosterset (los verkrijgbaar) Ventilatieroosters Terugslagkleppen Minimale binnenmaat (8) ronde kanalen: 110 mm Minimale binnenmaat (8) rechthoekige kanalen: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 22 Schroef het frame vast met behulp van de slobgatbeugels BENODIGDHEDEN □ Kitspuit □ Schroevendraaier (+) □ Schroeven LET OP: Deze instructies zijn kritiek voor het garanderen van de IPX5 afdichting INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 23 2 te beginnen. Let erop dat het frame op de muur gemonteerd wordt, in plaats van gelijk met de muur. Dit om de waterdichtheid van de Sunshower te garanderen. INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B...
  • Page 24 PURE XL WHITE / BLACK ARTIKELNUMMER 80074 ( WEISS 80064 ( SCHWARZ INSTALLATIONSHANDBUCH TEIL - VORBEREITUNG...
  • Page 25 VDE 0100, ERFOLGEN. DER SUNSHOWER MUSS ÜBER EINEN SEPARATEN, BAUSEITIG VORZUSEHENDEN FEHLERSTROM- SCHUTZSCHALTER (RCD) ABGESICHERT WERDEN (SIEHE ELEKTROANSCHLUSS). Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Niederlande T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 26 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Niederlande erklärt hiermit, dass: • dieses Sunshower-Produkt IPX5 zugelassen ist und speziell für den Einsatz und die Installation in der Dusche (Zone 1) entwickelt wurde. • dieses Produkt von DARE!! getestet wurde. Messungen: eine nach ISO17025 akkreditiertes Prüfanstalt zur Durchführung von Produktzertifizierungen unter...
  • Page 27 □ MS Polymer □ Maßband □ Schraubendreher ( + ) □ Wasserwaage □ Schrauben □ Lüftungskanäle (rund/ rechteckig), max. 3 m □ Kanalhalterungen □ Lüftungsgitter □ (Rückschlagventile) GLASPLATTE INNENTEIL WANDRAHMEN INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 28 Für größere Benutzer wird darüber hinaus folgendes empfohlen; Schulterhöhe - 110 cm. ARBEITSMATERIALIEN □ Maßband □ Wasserwaage 176 MM 1215 MM 480 MM 450 MM MIN 100 MM P8 / P9 SIEHE INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 29 (DIN VDE 0100 701 ETC) DEN LÄNDERSPEZIFISCHEN VORSCHRIFTEN UND DEN ÖRTLICHEN EVU- VORSCHRIFTEN AUSZUFÜHREN. ES MUSS EIN SEPARATER STROMANSCHLUSS MIT SEPERATOR ABSICHERUNG UND SEPARATEM FEHLERSTROMSCHUTZSCHALTER GELEGT WERDEN. 300 MM NETZKABEL 3-ADRIG POTENTIAL- AUSGLEICHSKABEL INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 30 Schlafzimmer, Flur, WC. Lüftungssystem angeschlossen werden TROCKENER RAUM SEITE 31 RÜCKSCHLAG- RÜCKSCHLAG- BEVORZUGT BADEZIMMER SEITE 32 VENTIL VENTIL DRAUSSEN SEITE 32 RECHTECKIG RUND DUSCHKABINE NICHT MÖGLICH INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 31 □ Lüftungskanäle □ Kanalhalterungen □ Lüftungsgitter-set (separat erhältlich) Lüftungsgitter Minimales Innenmaß (7) runde Kanäle: 110 mm Minimales Innenmaß (7) rechteckige Kanäle: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 32 □ Kanalhalterungen □ Lüftungsgitter-set (separat erhältlich) Lüftungsgitter Rückschlagventile Minimales Innenmaß (8) runde Kanäle: 110 mm Minimales Innenmaß (8) rechteckige Kanäle: 70 mm 30 MM 70 MM MIN. 100 MM MIN. INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 33 Aussparung (beachten Sie die TOP-Markierung) Schrauben Sie den Rahmen mit den Langlochhaltern fest. ARBEITSMATERIALIEN □ MS Polymer □ Schraubendreher (+) □ Schrauben ACHTUNG: Diese Anweisungen sind wichtig, um das IPX5-Siegel zu gewährleisten INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 34 Teil 2 beginnen. FLIESE Achten Sie darauf, dass die Rahmen an der FLIESE Wand montiert werden, anstatt bündig mit der Wand. Dies dient dazu, die Wasserdichtigkeit der Sunshower zu gewährleisten. INSTALLATIONSHANDBUCH PURE XL | TEIL 1 | P1628 REV B...
  • Page 35 PURE XL WHITE / BLACK ARTICOLO N 80074 ( BIANCO 80064 ( NERO MANUALE DI INSTALLAZIONE PARTE - PREPARAZIONE...
  • Page 36 MUST BE PROTECTED BY A SEPARATE RESIDUAL-CURRENT DEVICE (RCD) (SEE ELECTRICAL CONNECTION). Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Paesi Bassi T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 37 • EN61000-3-2:2014 Paesi Bassi, Amsterdam, 1 jan 2019 Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Paesi Bassi M. Wegdam, Direttore Tecnico T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 38 □ Canali di ventilazione (tondi/ rettangolari), max 3 m □ Staffe per canalina □ Griglie di ventilazione □ (Valvola di non ritorno) LASTRA DI VETRO LAVORI INTERNI TELAIO A MURO MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 39 Altezza della spalla - 110 cm. STRUMENTI RICHIESTI □ Metro □ Livella 176 MM 1215 MM 480 MM 450 MM MIN 100 MM P8 / P9 VEDERE MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 40 A SEPARATE POWER CONNECTION WITH A SEPARATE FUSE AND A SEPARATE EARTH LEAKAGE CIRCUIT BREAKER (RCD) MUST BE PROVIDED. 300 MM ALIMENTATORE, CAVO A 3 CONDUTTORI CAVO EQUIPOTENZIALE MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 41 AREA ASCIUTTA PAGINA 42 VALVOLA DI VALVOLA DI PREFERITO BAGNO PAGINA 43 NON RITORNO NON RITORNO AL DI FUORI PAGINA 43 RETTANGOLARE TONDA ZONA DOCCIA NON POSSIBILE MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 42 (disponibili a parte) Griglie di ventilazione Dimensioni minime interne (7) condotti rotondi: 110 mm Dimensioni interne minime (7) condotti rettangolari: 70 mm 30 MM 70 MM MIN. 100 MM MIN. MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 43 Valvole di non ritorno Dimensioni minime interne (8) condotti rotondi: 110 mm Dimensioni interne minime (8) condotti rettangolari: 70 mm 30 MM 70 MM MIN. 100 MM MIN. MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 44 Fissare il telaio aiutandosi con i punti di scorrimento della staffa STRUMENTI RICHIESTI □ Sigillante □ Cacciavite (+) □ Viti ATTENZIONE: Queste istruzioni sono importanti per garantire il sigillo IPX5 MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 45 24 ore prima di iniziare la parte 2. Assicurarsi che i telai siano montati sulla parete anziché a filo con il muro. Questo per garantire la tenuta stagna della Sunshower. MANUALE DI INSTALLAZIONE PURE XL | PARTE 1 | P1628 REV B...
  • Page 46 PURE XL WHITE / BLACK ’ NUMÉRO D ARTICLE 80074 ( BLANC 80064 ( NOIR MANUEL D’INSTALLATION PARTIE - PRÉPARATION...
  • Page 47 LA DOUCHE SOLAIRE DOIT ÊTRE PROTÉGÉE PAR UN DISJONCTEUR DIFFÉRENTIEL SÉPARÉ (RCD) (VOIR RACCORDEMENT ÉLECTRIQUE). Sunshower B.V. Hoogoorddreef 63-65 1101 BB Amsterdam Les Pays-Bas T +31 (0)20 462 14 60 www.sunshower.nl info@sunshower.nl MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 48 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Les Pays-Bas déclare par la présente que: • Ce produit Sunshower IPX5 a été contrôlé et conçu spécialement pour être utilisé et installé dans la douche (zone 1); • Ce produit a été testé par DARE!! Measurements: un laboratoire d’essais accrédité...
  • Page 49 □ Niveau □ Vis □ Conduits de ventilation (ronds/rectangulaires), max. □ Supports de conduit □ Grilles de ventilation □ (Clapets antiretours) PANNEAU DE VERRE UNITÉ INTÉRIEURE CADRE DE LA PAROI MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 50 Hauteur d’épaule - 110 cm. MATÉRIEL NÉCESSAIRE □ Mètre ruban □ Niveau 176 MM 1215 MM 480 MM 450 MM MIN 100 MM P8 / P9 VOIR MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 51 AUTRES) ET AUX RÉGLEMENTATIONS NATIONALES. UN RACCORDEMENT D’ALIMENTATION SÉPARÉ AVEC UN FUSIBLE SÉPARÉ ET UN DISJONCTEUR DIFFÉRENTIEL SÉPARÉ (RCD) DOIT ÊTRE PRÉVU. 500 MM CÂBLE D’ALIMENTATION, CÂBLE TRIPOLAIRE CÂBLE DE LIAISON ÉQUIPOTENTIELLE MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 52 être raccordée à un système de ventilation existant. ENDROIT SEC PAGE 9 CLAPET CLAPET PRIVILÉGIÉS SALLE DE BAINS PAGE 10 ANTIRETOUR ANTIRETOUR À L’EXTÉRIEUR PAGE 10 RECTANGULAIRE ROND COIN DOUCHE IMPOSSIBLE MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 53 (disponibles séparément) Grilles de ventilation Dimensions intérieures minimales (7) gaines rondes: 110 mm Dimensions intérieures minimales (7) conduits rectangulaires: 70 mm 30 MM 70 MM MIN. 100 MM MIN. MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 54 Grilles de ventilation Clapets antiretours Dimensions intérieures minimales (8) gaines rondes: 110 mm Dimensions intérieures minimales (8) conduits rectangulaires: 70 mm 30 MM 70 MM MIN. 100 MM MIN. MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 55 Vissez les cadres à l’aide des supports avec trous oblongs MATÉRIEL NÉCESSAIRE □ Mastic □ Tournevis (+) □ Vis ATTENTION: Ces instructions sont importantes pour assurer l’étanchéité de l’IPX5. MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
  • Page 56 Veillez à ce que les cadres soient montés sur le mur et non encastrés dans ce dernier. Ceci permet de garantir l’étanchéité du Sunshower. MANUEL D’INSTALLATION PURE XL | PARTIE 1 | P1628 REV B...
