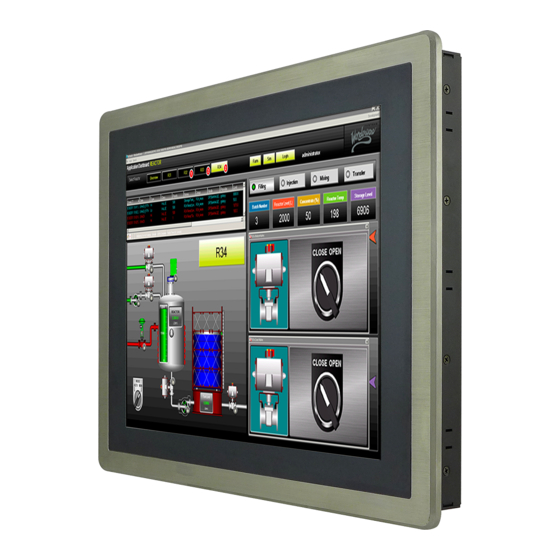

AIS HMI-TPND0U-15SR-X00H User Manual

Premium hmi touch panel
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual



User Manual
Premium HMI Touch Panels
1


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HMI-TPND0U-15SR-X00H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AIS HMI-TPND0U-15SR-X00H

Summary of Contents for AIS HMI-TPND0U-15SR-X00H

  • Page 1       User Manual Premium HMI Touch Panels 1   ...

  • Page 2: Table Of Contents

    Table of Contents Safety Information ............................ 4  Physical Overview ............................ 8  Package Contents  ............................ 8  Box PC Description ............................ 8  Box PC Front View  .......................... 8  Box PC Top View ........................... 8  Box PC Bottom View .......................... 9  Box PC I/O View ............................ 9  Display Description .......................... 10  Display Front View .......................... 10  Display Side and Rear Views ....................... 10  Characteristics  ............................. 11  Panel PC Characteristics (4:3) ......................... 11  Panel PC Characteristics (16:9) ....................... 12  Environmental Characteristics ........................ 13  Chemical Resistance for Resistive Touch .................... 13  Chemical Resistance for Projected Capacitive touch  ................ 14  Mechanical Dimensions .......................... 15  15” Dimensions ............................ 15  15.6” Dimensions ............................ 16  17” Dimensions ............................ 17  18.5” Dimensions ............................ 18  19” Dimensions ............................ 19  21.5” Dimensions ............................ 20  24” Dimensions ............................ 21  Detach Display Application ......................... 22  Attaching Box PC to the Display Unit  ...................... 23  System Mounting to a Sub Frame or Panel .................... 25  Engineering Display Stand Mounting to the Unit .................. 26  Getting Started ...
  • Page 3 Power .............................. 32  Ethernet .............................. 32  Serial (COM 1) ............................ 32  USB  ................................ 33  HDMI ............................... 33  VGA + Serial (COM 2) .......................... 34  SATA ................................ 34  Mini‐PCIE Slot for mSATA  ........................ 35  eDP Board Connector  .......................... 36  Configuration of the BIOS ........................... 37  Hardware Modification  .......................... 51  Installing the Hard Disk in the Hard Drive Bay .................. 51  Service Access ............................ 52  Fuse Replacement  ............................ 54  Maintenance ............................... 54  Using Recovery Wizard to Restore Panel PC  .................... 54  AIS Support .............................. 56  New Product Satisfaction Return  ........................ 56        3   ...

  • Page 4: Safety Information

    Safety Information Warning!  Always completely disconnect the power cord from your chassis whenever you work  with the hardware. Do not make connections while the power is on. Sensitive electronic  components can be damaged by sudden power surges. Only experienced electronics  personnel should open the PC chassis.      Caution!  Always ground yourself to remove any static charge before touching the CPU card.  Modern electronic devices are very sensitive to static electric charges. As a safety  precaution, use a grounding wrist strap at all times. Place all electronic components in a  static‐dissipative surface or static‐shielded bag when they are not in the chassis.      Safety Precautions   Please read these safety instructions carefully.   Please keep this user's manual for later reference.   Please  disconnect  this  equipment  from  any  AC  outlet  before  cleaning.  Do  not  use  liquid  or  spray  detergents for cleaning. Use a damp cloth.   For pluggable equipment, the power outlet must be installed near the equipment and must be easily  accessible. ...
  • Page 5 o The equipment has obvious signs of breakage.   Do  not  leave  this  equipment  in  an  uncontrolled  environment  where  the  storage  temperature  is  below ‐20° C (‐4°F) or above 60° C (140° F). It may damage the equipment.    CAUTION – Use the recommended mounting apparatus to avoid risk of injury.   WARNING  –  Only  use  the  connection  cords  that  come  with  the  product.  When  in  doubt,  please  contact the manufacturer.   WARNING  –  Ground  against  electrostatic  damage  to  the  device  by  taking  the  following  preventive  steps: ...
  • Page 6 Certifications and Standards    Agency Standard for Marking  Description  UL/cUL/CB 61010  Safety of electrical equipment; measurement, control,  industrial process, and laboratory electrical equipment.  UL/cUL/CB 62368  Safety of electronic equipment; audio, video,  information and communication technology, and  business and office machines.    Copyright Notice  No part of this document may be reproduced, copied, translated, or transmitted in any form or by any  means, electronic or mechanical, for any purpose, without the prior written permission of the original  manufacturer.    Trademark Acknowledgement  Brand and product names are trademarks or registered trademarks of their respective owners.    Disclaimer  We reserves the right to make changes, without notice, to any product, including circuits and/or  software described or contained in this manual in order to improve design and/or performance. We  assume no responsibility or liability for the use of the described product(s), conveys no license or title  under any patent, copyright, or masks work rights to these products, and makes no representations or  warranties that these products are free from patent, copyright, or mask work right infringement, unless  otherwise specified. Applications that are described in this manual are for illustration purposes only. We  make no representation or guarantee that such application will be suitable for the specified use without  further testing or modification.    Warranty  Our warranty guarantees that each of its products will be free from material and workmanship defects  for a period of one year from the invoice date. If the customer discovers a defect, we will, at his/her  option, repair or replace the defective product at no charge to the customer, provide it is returned  during the warranty period of one year, with transportation charges prepaid. The returned product must  be properly packaged in its original packaging to obtain warranty service.  If the serial number and the product shipping data differ by over 30 days, the in‐warranty service will be  made according to the shipping date. In the serial numbers the third and fourth two digits give the year  of manufacture, and the fifth digit means the month (e. g., with A for October, B for November and C for  December).  For example, the serial number 1W14Axxxxxxxx means October of year 2014.  ...
  • Page 7 Customer Service  We provide a service guide for any problem by the following steps: First, visit the website of our  distributor to find the update information about the product. Second, contact with your distributor,  sales representative, or our customer service center for technical support if you need additional  assistance. You may need the following information ready before you call:   Product serial number   Peripheral attachments   Software (OS, version, application software, etc.)   Description of complete problem    The exact wording of any error messages  In addition, free technical support is available from our engineers every business day. We are always  ready to give advice on application requirements or specific information on the installation and  operation of any of our products. Please do not hesitate to call or e‐mail us.                                    7   ...

  • Page 8: Physical Overview

    Physical Overview Package Contents Before using this Panel PC, please make sure that all the items listed below are present in your package:      Panel PC  AC adapter  2 x Power Cord (EU and USA type)          Engineering display stand Mounting Fasteners        Box PC Description Box PC Front View   Box PC Top View     8   ...

  • Page 9: Box Pc Bottom View

    Box PC Bottom View                  Box PC I/O View           9   ...

  • Page 10: Display Description

    Display Description Display Front View       Display Side and Rear Views                      10   ...

  • Page 11: Characteristics

    Characteristics Panel PC Characteristics (4:3) Part Number        HMI‐TPND0U‐15SR‐X00H  HMI‐TPND0U‐17SR‐X00H  HMI‐TPND0U‐19SR‐X00H  Display     Size in inches / resolution in pixels  15" / XGA, 1024 x 768  17" / SXGA, 1280 x 1024  19" / SXGA, 1280 x 1024  Brightness / luminance  400 nits / 400 cd/m²  350 nits / 350 cd/m²  350 nits / 350 cd/m²  MTBF of backlight  LED‐backlight up to 100,000 hours in Eco mode  Touchscreen  Single‐touch (resistive analog)   System Hardware     Processor  Intel® Core™ i7‐4650U Processor; 4M Cache up to 3.30 GHz, 15 W maximum TDP  Cores / speed  2  / 1.7 GHz   Memory / # of slots  From 8 GB DDR3L 1600 SDRAM, configurable up to 16 GB / 2 slots  Graphics / video  Intel HD graphics; DirectX 11.1, OpenCL / GL, and 4K videos Quick Sync encoder  RAID  RAID 1 system with onboard RAID controller  Drives     Mass storage  1 x 180 GB SSD, configurable up to 2 x 180 GB SSD RAID1 preconfigured  Secondary storage  32 GB m‐SATA SSD   Optical drives ...

  • Page 12: Panel Pc Characteristics (16:9)

    Operator panel / cut‐out (W x H)  387 x 291 mm  408 x 313 mm  420 x 358 mm  Installation dimensions (W x H x D)  397 x 311.5 x 94.6 mm  418 x 353.7 x 94.6 mm  451.6 x 377.7 x 94.6 mm  Product weight (kg / lb)  9.3 / 20.6   10.3 / 22.7  11.2 / 24.7  Warranty     Period  12 months    Panel PC Characteristics (16:9) Part Number        HMI‐TPND0U‐15SC‐X00H  HMI‐TPND0U‐18SC‐X00H  HMI‐TPND0U‐22SR‐X00H  Display     Size in inches / resolution in pixels  15.6" / FWXGA, 1366 x 768  18.5" / FWXGA, 1366 x 768  21.5" / HD, 1920 x 1080  Brightness / luminance  400 nits / 400 cd/m²  250 nits / 250 cd/m²  250 nits / 250 cd/m²  MTBF of backlight  LED‐backlight up to 100,000 hours in Eco mode  Single‐touch (resistive  analog) / Multi‐touch  Touchscreen  Multi‐touch (projected capacitive)  (projected capacitive) ...

  • Page 13: Environmental Characteristics

    Degree of protection / thermal  Front: IP66; Rear: IP20 / Fanless  Electromagnetic compatibility  CE, FCC A, EN 61000‐6‐4, EN 61000‐6‐3, CISPR22, RoHS  Vibration during operation  Tested according to DIN IEC 60068‐2‐64: 5 ‐ 500 Hz: 1 Grms  Shock during operation  Tested according to DIN IEC 60068‐2‐27: 15 gn for 11 ms  Ambient temperature  0...50˚C (32...122˚F)  Relative humidity  30% to 95% at 40°C (no condensation)  Certifications / regulations  UL/cUL/CB 62368, UL/cUL/CB 61010, IP66, NEMA 4/4X  Physical Specifications     Operator panel / cut‐out (W x H)  412.4 x 261.7 mm  479.3 x 300.3 mm  534 x 331 mm  Installation dimensions (W x H x D)  446 x 276.5 x 94.6 mm  495 x 316 x 94.6 mm  552.3 x 343.8 x 94.6 mm  Product weight (kg / lb)  9.7 / 21.4  10.9 / 24.1  12.2 / 26.8  Warranty     Period  12 months    Environmental Characteristics Chemical Resistance for Resistive Touch The active area of the touch screen is resistant to the following chemicals when exposed for a period of  one hour at a temperature of 70 F (21 C):    Industrial Chemical  ...

  • Page 14: Chemical Resistance For Projected Capacitive Touch

    Chemical Resistance for Projected Capacitive touch The surface area of the P‐Cap touch screen is resistant to all chemicals that do not affect glass such as:     Acetone   Toluene      Methyl ethyl ketone   Isopropyl alcohol     Methyl alcohol    Ethyl acetate     Ammonia based glass    cleaners   Gasoline      Kerosene    Vinegar                          ...

  • Page 15: Mechanical Dimensions

    Mechanical Dimensions 15” Dimensions     15   ...

  • Page 16: 15.6" Dimensions

    15.6” Dimensions     16   ...

  • Page 17: 17" Dimensions

    17” Dimensions   17   ...

  • Page 18: 18.5" Dimensions

    18.5” Dimensions     18   ...

  • Page 19: 19" Dimensions

    19” Dimensions   19   ...

  • Page 20: 21.5" Dimensions

    21.5” Dimensions   20   ...

  • Page 21: 24" Dimensions

    24” Dimensions         21   ...

  • Page 22: Detach Display Application

    Detach Display Application This section will guide user how to detach and attach the Box PC for easy transport, to detach the Box  PC from the display unit:  1. Turn off the device and disconnect the power source and peripherals.  2. Carefully lay the device with the display facing down on a stable and ESD safe surface.  3. Loosen the two screws on the box bracket securing from Box PC to the display unit.    4. Push the Box PC upward to disengage the Box PC from it is connector and the hook on the  display unit.    5. Carefully separate the Box PC from the second hook located at the bottom of the display.    22   ...

  • Page 23: Attaching Box Pc To The Display Unit

      6. Box PC and Display unit are completely detached.      Attaching Box PC to the Display Unit To install the Box PC onto the display unit, do the following:  1. Position the Box PC against the mounting plate and insert the hook (located on the bottom of  the display) into the hook slot on the Box PC located on the bottom of the Box PC.          23   ...
  • Page 24 2. Align it again with the other hook located in the center on the display, push the Box PC down  firmly to attach the Box PC with its connector on the display unit.      3. Attach the screws to secure the Box PC to the display unit.                  24   ...

  • Page 25: System Mounting To A Sub Frame Or Panel

    System Mounting to a Sub Frame or Panel With the mounting clamps and screws, it provides fast and easy mounting of the in Touch Panel PC onto  an instrument panel or wall panel.  To mount the device to a sub frame or panel, do the following:  1. Prepare a customized fixture for the specific dimension of the display unit.    2. Turn off the device and disconnect the power source and other peripherals.  3. Cut a hole on the sub frame or panel according to the cut‐out dimensions.  Cut‐out dimension ( W x D in mm)  15”  15.6”  17”  18.5"  19”  21.5”  24”  387 x 291  412.4 x  408 x 313  479.3 x  420 x 358  534 x 331  589.6 x  261.7  300.3  354.6    4. Install the device properly onto the cut‐out area of the sub frame or panel.                25   ...

  • Page 26: Engineering Display Stand Mounting To The Unit

    5. Hook the mounting clamp into the corresponding mounting pair slots of the display. Then fasten  the clamp with the included mounting screw to secure its position on the sub frame or panel.  Repeat the same procedure for the remaining mounting clamps.    Engineering Display Stand Mounting to the Unit With the engineering display stand mount, it provides ease of use to the unit is provided ease of use  when user wants to place the unit on the surface. The stand helps to adjust the viewing angle and the  height of this stand mount  To mount the unit to a display stand, do the following:  1. Prepare a stable flat surface.  2. Fix the bracket from the display stand to the VESA mount hole on the rear side of the box pc.      26   ...

  • Page 27: Getting Started

    3. Insert the screw into the hole and tighten it.  4. Adjust the height and angle of the display stand mount.    Getting Started Connecting to Power  Connecting to AC Power Source  1. Plug one end of the terminal block cable firmly to the DC IN Jack.    2. Plug the other end of the terminal block plug to the AC adapter.  3. Connect the AC adapter to the power cord.  4. Plug the power cord to an electrical outlet.  Connecting to DC Power Source  1. Insert the exposed wires of the DC Power Cable to the appropriate connectors on the terminal  block plug.    2. Plug the terminal block plug firmly to the DC IN Jack.  3. Connect the other end of the DC power cable (wires with lug terminals that are labeled + and –  to the terminals of the 24V DC Power Source. Ensure that the power connections maintain the  proper polarity.  Turning On Your Device  The unit is configured to power on when the power is applied to the device.  27   ...
  • Page 28 Press the Power on button to restart the machine when the unit has been shut down.  NOTE   If the system hangs, press the Reset button (beside the power button)  to restart the device.        Adjusting the LCD Display Brightness  1. Tap Start   > Control Panel > Hardware and Sound > Power Options.  2. Drag the brightness bar to adjust the brightness level according to your preference    Calibrating Touch Screen  When turning on the Panel PC for the first time, it is highly recommended to calibrate the touch screen  to ensure touch accuracy.  Five‐Wire Resistive Touch Screens  The five‐wire resistive touch screens use a glass panel with a uniform resistive coating. A thick polyester  coversheet is tightly suspended over the top of the glass, separated by small transparent insulating dots.  The coversheet has a hard, durable coating on the outer layer and a conductive coating on the inner  layer.  28   ...
  • Page 29   When the screen is touched, the conductive coating makes electrical contact with the coating on the  glass. The voltages produced are the analog representation of the position touched. The controller  digitizes these voltages and transmits them to the computer for processing. The five‐wire technology  utilizes the bottom substrate for both X and Y axis measurements. The flexible coversheet acts only as a  voltage measuring probe. This means the touch screen will continue working properly even with non‐ uniformity in the cover sheet’s conductive coating. The result is an accurate, durable and reliable touch  screen that offers drift free operation. The touch screens are sealed against contamination and moisture.  The coversheet is sealed to the glass substrate with an industrial grade caulk. This prevents wicking of  fluid between the coversheet and glass. Also, the touch screens are not air vented, thereby preventing  fluid ingress through an air vent.    Brief Specification   Subject  Details  Input Method  Finger, gloved hand, or stylus activation  Positional Accuracy  Standard deviation error is less than 0.080 (2 mm)  Resolution  Touch Point density is based on controller resolution of 4096 x 4096  Touch Activation  Typically less than 4 ounces (113 grams)  force  HL products: 80% +/‐ 5% at 550 nm wavelength   Light Transmission  Enhanced products: 60% +/‐ 5% at 550 nm wavelength   Update touch‐screen driver or new information. Go To www.elotouch.com     ELO Touch Correction  ELO Touch driver software provides a consistent software interface among all ELO touch screens and  controllers.   Go to http://www.elotouch.com/support/dnid.asp for a complete list of available supports.  After the driver installation is complete do the following to perform touch screen calibration:    1. Tap the arrow on the system tray to display the hidden icons.  2. Double‐tap the ELO icon to display the ELO touch screen  menu.   ...
  • Page 30 3. Double‐tap the Align icon to proceed to next step.    4. Follow the on‐screen instruction to calibrate the touch screen.                          30   ...
  • Page 31 5. Tap the icon  if the cursor follows your finger to finish and exit the calibration utility.    Projected Capacitive Touch screens  Projected Capacitive Technology enables touch to be sensed through a protective layer in front of a  display, allows the complete system to have unsurpassed ressistance to impacts, scratches  and  vandalism. It is also unaffected by moisture, heat, rain and other fluids making it ideal for outdoor  applications.  Brief Specification   Subject  Details  Input Method  Finger or gloved hand activation  Positional Accuracy  <1.5% of reported position in recommended viewing area  Resolution  4096 x 4096  Touch Activation force  No minimum touch activation force is required  Light Transmission  Up to 88% per ASTM D1003‐92  For more about ELO touch solutions new information. Go To www.elotouch.com    Turning Off Your Device  To shut down your device, do the following:  1. Tap Start  > Shut down.  2. Wait for your Panel PC completely turn off before disconnecting the power cord (if necessary).    31   ...

  • Page 32: Connectors And Pin Assignment

    Connectors and Pin Assignment Power   The device offers 24 VDC power input with the terminal block. Grounding help limit the effects  of noise due to electromagnetic interference (EMI).   Pin  Signal Name  1  DC_IN  2  GND  3  NA  4  NC       Ethernet   The  device  comes  with  Ethernet  controller  which  is  a  single  port,  compact,  low  power  component that supports GbE designs. This controller offers a fully‐integrated GbE Media Access Control  (MAC), Physical Layer (PHY) port and supports PCI Express.    Signal Name  Pin  Signal Name  LAN1 TX1+ OLED 1 ...

  • Page 33: Usb

    USB Signal Name Signal Name USB3VCC3 USBD+ USB1 USB3.0 USBC- VBUS1 USBC+ USB3_P4_RX_DN_C GND1 StdA_SSRX1- USB3_P4_RX_DP_C StdA_SSRX1+ GND_DRAIN1 USB3_P3_RX_DN_C StdA_SSTX1- StdA_SSTX1+ USB3_P3_RX_DP_C USB3_P4_TX_DN_C VBUS2 USB3_P4_TX_DP_C GND2 USB3_P3_TX_DN_C StdA_SSRX2- StdA_SSRX2+ USB3_P3_TX_DP_C GND_DRAIN2 StdA_SSTX2- USB3VCC4 StdA_SSTX2+   UEA1112C-8HK1-4H USBD-   HDMI   Pin ...

  • Page 34: Vga + Serial (Com 2)

    VGA + Serial (COM 2)   Pin  Signal Name  Pin  Signal Name  C1  V1  R_FILTER  NDCD2 - C2  V2  G_FILTER  NRXD2 + C3  V3  B_FILTER  NTXD2 C4  V4  NA  NDTR2 GND       C6  V6  GND  NDSR2 C7  V7  GND  NRTS2     C8  V8  GND  NCTS2 C9 ...

  • Page 35: Mini-Pcie Slot For Msata

    Mini‐PCIE Slot for mSATA Signal Name Signal Name +V3.3DX_SSD +V1.5S_SSD SMB_CLK SATA_TXN2 +V1.5S_SSD SMB_DATA SATA_TXP2 +V3.3DX_SSD +V3.3DX_SSD SATA2_DEVSLP +V1.5S_SSD SATA_RXP2 SSD_LED# +V3.3DX_SSD SATA_RXN2 +V3.3DX_SSD +V3.3DX_SSD                       35   ...

  • Page 36: Edp Board Connector

    eDP Board Connector CN15 Pin  Signal Name  Pin  Signal Name  12V#B1 PRSNT1_N 12V#B2 12V#A2 DC_IN B1  DC_IN  RSVD#B3 12V#A3 GND#B4 GND#A4 SMCLK JTAG2 A2  DC_IN  B2  DC_IN  SMDATA JTAG3 GND#B7 JTAG4 A3  DC_IN  B3  DC_IN  3.3V#B8 JTAG5 JTAG1 3.3V#A9 3.3VAUX 3.3V#A10 A4  DC_IN  B4  DC_IN ...

  • Page 37: Configuration Of The Bios

    Configuration of the BIOS BIOS Setup and Boot Procedure  BIOS stands for  “Basic  Input Output  System” and it is the most basic communication between  user  and  the  hardware.  To  enter  BIOS  Setup,  the  [DEL]  key  must  be  pressed  after  the  USB  controller  has  been  initialized  and  as  soon  as  the  following  message  appears  on  the  monitor  during Power‐On Self‐Test (POST):    “Press DEL to run SETUP” ...
  • Page 38 Cursor ↓  Goes to the next item  Cursor ←  Moves to the previous item  Cursor →  Goes to the next item    Main    Immediately after the [DEL] key is pressed during startup, the main BIOS setup menu appears:        BIOS setting  Description  Setting options  Effect  This is current time  setting. The time is  Adjustment of the  Set the time in the  System Time  maintained by the  time  format [hh:mm:ss]  battery when the device  is turned off.  38   ...
  • Page 39 This is current date  setting. The time is  Changes to the  Set the date in the  System Date  maintained by the  date  format [mm/dd/yyyy]  battery when the device  is turned off.  Set the language in  This is current language  Adjustment of the  other language. The  System Language  setting.  language  language in this  device is English.    BIOS Advanced Setup Utility  BIOS Setting  Description  Enable and disable BIOS support for Intel Active Management  Intel AMT Support  Technology.  Enable and disable the boot interruption <Ctrl+P> to call up Intel  Intel AMT Setup Prompt  Management Engine BIOS Extention (MBEx) configuration page.  Enable Client Initiated Remote Access (CIRA) Fast Call for Help.  AMT CIRA Request Trig  CIRA allows AMT maintenance event if the AMT PC is not in the  intranet.  CIRA timeout for connection establishment with MPS  AMT CIRA Timeout  (Manageability Presence Server / “vPro Enabled Gateway”).  Resets all the values of the MEBx to their defaults (see section  Un‐Configure ME  “Reset with Un‐Configure”).  USB Configure:  USB Configure ...
  • Page 40 Advanced    BIOS Setting  Description  Setting options  Effect  ACPI Settings  Configures ACPI settings  Enter  Opens submenu  SMART Settings  Configures SMART settings  Enter  Opens submenu  Configures System Super IO  Super IO Configuration  Enter  Opens submenu  Chip parameters  Hardware Monitor   Monitor hardware status  Enter  Opens submenu  CPU Configuration Configures CPU settings Enter Opens submenu PPM Configuration  Configures PPM Parameters  Enter  Opens submenu  Configures Thermal  Thermal Configuration  Enter  Opens submenu  Parameters IDE Configuration  Configures IDE devices  Enter  Opens submenu  LPSS & SCC Configuration ...
  • Page 41 USB Configuration      BIOS Setting  Description  Setting options  Effect  Will keep USB devices  Disable  available only for EFI  User can enable or  Legacy USB Support  applications.  disable USB port.  Enable  Enable all the USB devices  User can enable or  Enable  USB 3.0 is enable  USB 3.0 Support  disable USB 3.0 (XHCI)  Disable  USB 3.0 is disable  controller support. This is a workaround for  Disable  Disables this function  XHCI Hand‐off  OSs without XHCI hand‐ Enable  Enables this function  off support.  This is a workaround for  Disable Disables this function EHCI Hand‐off  OSs without ECHI hand‐ Enable  Enables this function  off support.  User can Enable or ...
  • Page 42 10 Sec  USB mass storage device  Device Reset time‐ 20 Sec  Depends on the time‐out  start unit command time‐ out  30 Sec  value  out.  40 Sec  Maximum time the  Uses default value: for a  Device power‐up  device will take before it  root port it is 100 ms, for a  Auto  delay  properly reports itself to  Hub port the delay is taken  the host controller.  from Hub descriptor    Chipset                    42   ...
  • Page 43 Chipset – North Bridge Parameters      BIOS Setting  Description  Setting options  Effect  Provides onboard graphics‐ Intel IGD Configuration  related configuration  Enter  Opens submenu  options.  IGD – LCD Control  Configures IGD – LCD setting  Enter  Opens submenu  Provides power saving  Graphic Power Management  configuration options for the  Enter  Opens submenu  Control  onboard graphics.                  43   ...
  • Page 44 Chipset – South Bridge Parameters      BIOS Setting  Description  Setting options  Effect  Disables this  Disable  function  Configures onboard audio  Azalia HD Audio  function.  Enables this  Enable  function  Enable / Disable  USB 2.0(EHCI)  this function  Enable / Disable  Provides user with  USB Port 0  this function  configuration options for the  USB controller, such as  Enable / Disable  USB Configuration  USB Port 1  enabling/disabling a specific  this function  USB port and support for  Enable / Disable  USB Port 2  certain features.  this function  Enable / Disable  USB Port 3  this function  PCI Express  Enable / Disable  Provides user with ...
  • Page 45 PCI Express  Enable / Disable  port 3  this function  Disables this  Disable  Configures high precision  function  High Precision Timer  timer (HPET) in the operating  Enables this  system.  Enable  function  The System  stays off upon  Power Off  the return of the  AC power  The System is  turned on upon  Configures the state of the  Power On  the return of the  Restore AC Power Loss  system after return of power  AC power  on AC power loss.  The system  returns to its  last known  Last State  awake state  upon the return  of the AC power  Entering quite  Quite  (active) mode  Serial IRQ Mode  Configures IRQ mode.  Entering ...
  • Page 46 Security  Allows user to configure an administration or user password, user must enter the administrator or user  password at system startup and when entering  BIOS setup.    BIOS Setting  Description  Setting options  Effect  Displays whether or not an  Administrator Password  administrator password has  Enter  Enter Password  been set.  Display whether or not a user  User Password  Enter   Enter Password  password has been set.              46   ...
  • Page 47 Security – Secure Boot Menu    BIOS Setting  Description Setting options  Effect Disables this  Disable  function  Displays the current boot  Secure Boot  state.  Enables this  Enable  function  Disables this  Disable  function  Allows user to configure the  Secure Boot Mode  secure boot mode.  Enables this  Enable  function  Enroll all  factory default  keys, Platform  key, key  Provides user with  exchange key,  configuration options for  Select the  Key Management  Authorized  secure boot key  desired key  signatures,  management.  Authorized  timestamps,  Forbidden ...
  • Page 48 Boot    BIOS Setting  Description Setting options  Effect Allows user to configure the  Set the prompt  Setup Prompt Timeout  number of seconds to stay in  Enter   timeout  BIOS setup prompt screen.  Enables or disables NumLock  On  Remains On  feature on the numeric  Boot NumLock State  keypad of the keyboard after  Off  Remains Off  the POST (Default: On).  Disables this  Disabled  Determines if POST message  function  Quite Boot  or OEM logo (default = Black  Enables this  background) is displayed.   Enabled  function  Disables this  Disable  Enables or disables Fast Boot  function  Fast Boot  to shorten the OS boot  Enables this  process. (Default: Disabled).  Enable ...
  • Page 49 hard drives, optical drives,  present the  floppy disk drives, and  devices of the  devices that support Boot  same type are  from LAN function.  connected.    Save & Exit      BIOS Setting  Description  Setting options  Effect  Saves the  Enter  <Yes>  changes  This saves the changes to the  Save Changes and Exit  CMOS and exits the BIOS  Return to the  Setup program.  Esc <No>  BIOS Setup Main  Menu  Saves the  This exits the BIOS Setup  Enter  <Yes>  changes  without saving the changes  Discard Changes and Exit  Return to the  made in BIOS Setup to the  Esc <No>  BIOS Setup Main  CMOS.  Menu  Reset the system after saving  Saves the ...
  • Page 50 Return to the  Esc <No>  BIOS Setup Main  Menu  Saves the  Enter  <Yes>  changes  Reset system setup without  Discard Changes and Reset  Return to the  saving any changes.  Esc <No>  BIOS Setup Main  Menu  Saves the  Enter  <Yes>  changes  Save changes done so far to  Save Changes  Return to the  any of the setup options.  Esc <No>  BIOS Setup Main  Menu  Saves the  Enter  <Yes>  changes  Discard changes done so far  Discard Changes  Return to the  to any of the setup options.  Esc <No>  BIOS Setup Main  Menu  Saves the  Enter  <Yes>  changes  Restore/load default values  Restore Default  Return to the  for all the setup options. ...

  • Page 51: Hardware Modification

    Hardware Modification Installing the Hard Disk in the Hard Drive Bay This Device supports one 180 GB solid state drive, no tools are required to upgrade or replace  this hard disk. To replace/upgrade, do the following to perform this task:  1. Disconnect the device from the power source.  2. Loosen the Non‐losable thumb screw as illustrated below.        3. Open the cover door and user will see one bay with the hard disk inside.      4. Carefully pull it out.                51   ...

  • Page 52: Service Access

    5. Exchange with the new hard disk. Be sure to check the orientation of the hard disk is correct.    6. When finished, insert the bracket back and carefully tighten the non‐losable thumb screw.    Service Access To access the RAM, Internal SSD, Fuse, and PCI Card Slot do the following to perform this task:  1. Turn the box pc over, back facing up.    2. Locate the side access door, located on the side and then remove the two screws on the  side of the box pc.    52   ...
  • Page 53 3. Locate the bottom access door and then remove the screws.      4. User will be able to access the RAM, Internal SSD, Fuse, and PCI Card Slot as follows.                  53   ...

  • Page 54: Fuse Replacement

    Fuse Replacement Fuse Specification Manufacturer  Littlefuse, Inc.  Part#  0218010.MXBP  Type/Style  218  Voltage rating  250 VAC, 30 VDC  Amp rating  10A  Mounting type  Holder  Fuse type  Cartridge, Glass  Size/Dimension  0.205" Dia x 0.787" L    Replacement Instruction  1. Power off the HMI and disconnect the power from the power source.  2. Remove the fuse cartridge from the socket.  3. Insert a new fuse cartridge.  Maintenance Regular Cleaning and Maintenance  Before Cleaning:   Make sure the device is turned off.   Disconnect the power cable from any AC outlet.    When Cleaning:   Never spray or pour any liquid directly on the screen or case.   Wipe the screen with a clean, soft, lint‐free cloth. This remove dust and other particles.   The display area is highly susceptible to scratching. Do not use Ketone type material (ex.  Acetone), Ethyl alcohol, toluene, ethyl acid or methyl chloride to clear the panel. It may  permanently damage the panel and void the warranty. ...
  • Page 55 Warning:   B efore starting the recovery process, be sure to backup all user data, as all data will be lost  after the recovery process.   To enable quick one‐key recovery procedure:   Plug‐in the AC adapter to Panel PC. Make sure the Panel PC stays plugged in to power source during  the recovery process.   Turn on the Panel PC and when the boot screen shows up, press the F6 to initiate the Recovery  Wizard.   The following screen shows the Recovery Wizard. Click on “Recovery” button to continue.     A warning message about data loss will show up. Make sure data is backed up before recovery and  click on “Yes” to continue.   Wait till the recovery process to complete. During the recovery process, a command prompt will  show up to indicate the percent of recovery process. After recovery is completed the panel computer  will restart automatically.    55   ...

  • Page 56: Ais Support

    AIS Support We offer multiple support programs for installation, configuration, and troubleshooting. For more  information please contact Support Center at support@aispro.com or (888) 485‐6688.  New Product Satisfaction Return AIS tests all of its products to help ensure that they are fully operational when shipped from the  manufacturing facility. However, if your product is not functioning and needs to be returned for repair,  you can submit request at http://www.aispro.com/support/rma‐request                                American Industrial Systems, Inc.  1768 McGaw Avenue, Irvine, CA 92614, Tel: (888) 485‐6688  http://www.aispro.com/contactus    56   ...
