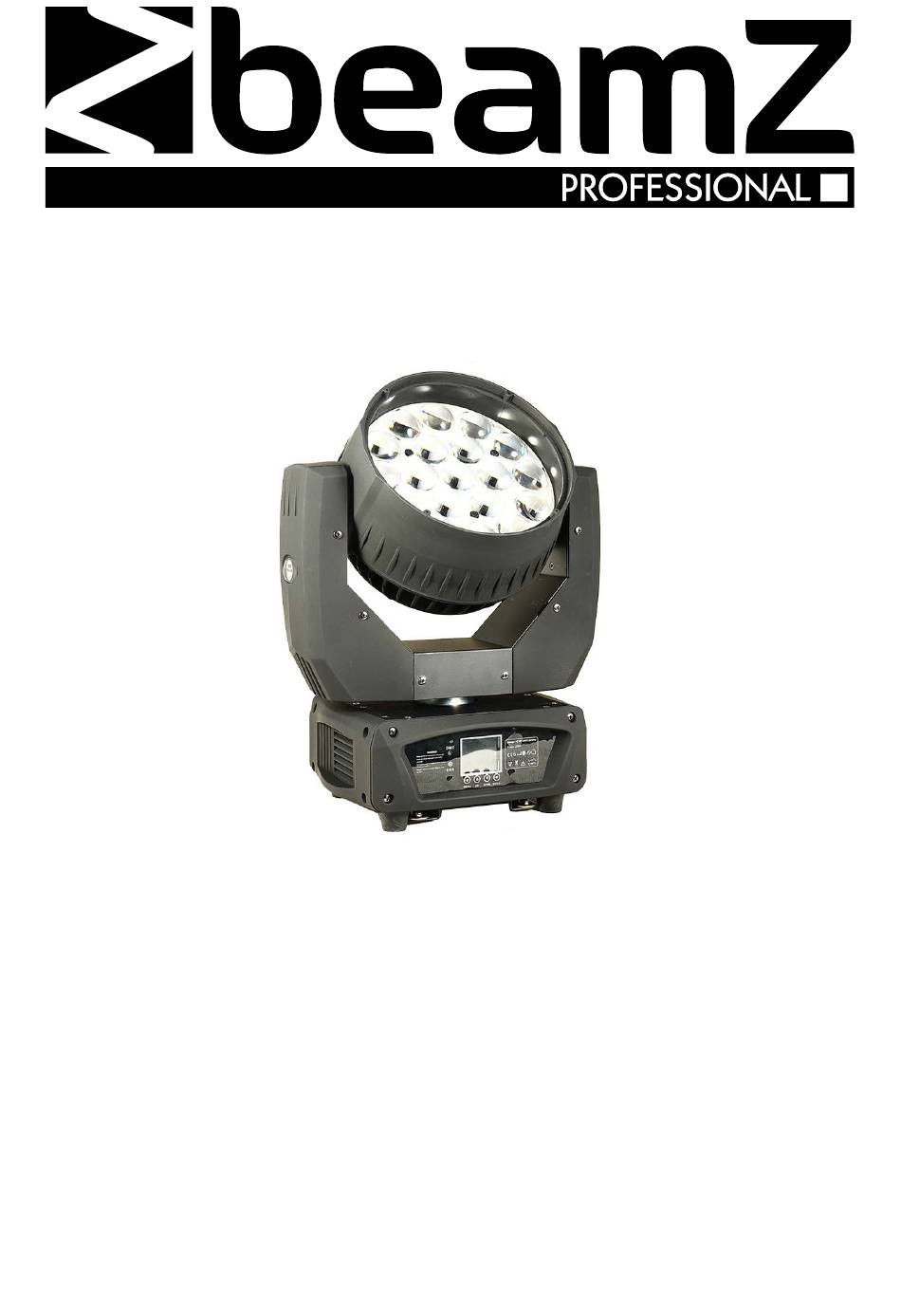

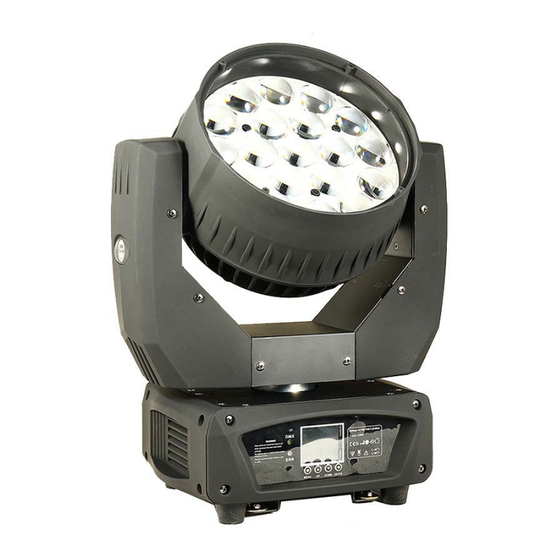

- Page 1 MHL1915 LED Zoom 19x 15W Ref. nr.: 150.522 INSTRUCTION MANUAL GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUEL D'INSTRUCTIONS INSTRUKCJA OBSŁUGI V1.0...
- Page 2 ENGLISH Congratulations to the purchase of this Beamz product. Please read this manual thoroughly prior to using the product in order to benefit fully from all features. Read the manual prior to using the product. Follow the instructions in order not to invalidate the warranty. Take all precautions to avoid fire and/or electrical shock.
-
Page 3: Unpacking Instruction
UNPACKING INSTRUCTION CAUTION! Immediately upon receiving the product, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damage from shipping or the package itself shows signs of mishandling. -
Page 4: Dmx 512 Connection
DISPLAY The control board offer several features: you can simple set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing the Mode-button, browse through the submenu by pressing Up or Down. Press the Enter-button in order to select the desired menu. -
Page 5: Troubleshooting
One of the control DMX setup or DMX link See next section. channels is fault. Contact your Beamz by Tronios authorized unresponsive or only Damaged step motor or distributor or service center for assistance. responds cable connection intermittently. - Page 6 NEDERLANDS Hartelijk dank voor de aanschaf van dit Beamz product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen.
- Page 7 UITPAKKEN LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
- Page 8 DISPLAY Het bedieningspaneel biedt verschillende mogelijkheden zoals: eenvoudige invoeren van het startadres, voorgeprogrammeerde programma selecteren of een reset. Het hoofdmenu wordt geopend door op de Mode-toets, blader door het submenu door Up of Down-toets. Druk op de Enter-toets om het gewenste menu te selecteren. U kunt de selectie wijzigen door te drukken op de Up of Down-toets.
-
Page 9: Het Oplossen Van Problemen
Eén van de channels DMX setup of DMX Zie de volgende stap. reageert niet of met verbinding is slecht. Neem contact op met Beamz door Tronios erkende distributeur tussenpozen. Defecte stappenmotor of of service center voor assistentie. kabelverbinding tussen head en body. - Page 10 DEUTSCH Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch.
- Page 11 AUSPACKEN Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
- Page 12 DISPLAY Die Konsole bietet verschiedene Funktionen wie: einfache Eingabe der Startadresse, wählen Sie Preset-Programm oder ein Reset. Das Hauptmenü wird durch Drücken der Mode-Taste aufgerufen, blättern Sie durch die Untermenüs durch Up oder Down-Taste. Drücken Sie die Enter-Taste, um das gewünschte Menü auszuwählen. Sie können die Auswahl mit der Taste Up oder Down, ändern.
-
Page 13: Fehlerbehebung
Das Gerät sollte, wenn sie in Ton Aktivierungsmodus reagieren. Einer der Steuerkanäle DMX setup or DMX link Siehe nächster Abschnitt. reagiert nicht oder fault. Kontaktieren Sie Ihren Beamz von Tronios autorisiert Verteiler antwortet nur Beschädigter Schrittmotor oder Service-Center für die Unterstützung. intermittierend. oder Kabelanschluss. - Page 14 ESPAÑOL Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones. Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica.
-
Page 15: Instrucciones De Desembalaje
INSTRUCCIONES DE DESEMBALAJE ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. -
Page 16: Conexión Dmx-512
PANEL DE CONTROL (DISPLAY) The El panel de control ofrece varias características: puede simplemente asignar la dirección de inicio, ejecutar el programa de pre-programado o hacer un reset. Al menú principal se accede pulsando la tecla Modo, se navega por el submenú pulsando arriba o abajo. -
Page 17: Solución De Problemas
Uno de los canales de Fallo en la configuración Véase la sección siguiente. control DMX o enlace Contacte a su distribuidor Beamz autorizado por Tronios no responde, o sólo Daños en el motor o el paso o centro de servicio de asistencia. responde conexión de cable... - Page 18 La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect...
- Page 19 DEBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine.
-
Page 20: Remplacement Du Fusible
AFFICHAGE Le panneau de commande vous permet d’effectuer différents réglages : réglage de l’adresse de démarrage, gestion d’un programme pré-programmé, lancer un Reset. Le menu principal est accessible en appuyant sur la touche Mode, vous pouvez naviguer dans le sous-menu avec la touche Up ou Down. Appuyez sur la touche Enter pour choisir le menu souhaité. - Page 21 PROBLEMES Ce tableau décrit certains problèmes fréquents pouvant survenir pendant le fonctionnement et les solutions possibles pour y remédier. Problème Cause possible solutions Pas de lumière venant Problème d'alimentation : Vérifiez si la LED témoin de fonctionnement sur l'appareil brille. de l'appareil, les fusible fondu, connecteur Vérifiez toutes les connexions et tous les câbles secteur.
- Page 22 POLSKI Gratulujemy zakupu urządzenia marki BeamZ. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości. Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis.
- Page 23 INSTRUKCJA ROZPAKOWYWANIA OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać...
-
Page 24: Wymiana Bezpiecznika
WYŚWIETLACZ Panel sterowania oferuje kilka funkcjonalności: możesz łatwo ustawić adresowanie DMX, włączyć gotowe programy lub zresetować urządzenie. Menu główne jest dostępne po naciśnięciu przycisku Mode. Możesz się poruszać w menu za pomocą przycisków Up oraz Down. Naciśnij Enter, aby wybrać pożądany tryb. Możesz zmienić... -
Page 25: Rozwiązywanie Problemów
ROZWIĄZYWANIE PROBLEMÓW Ta sekcja opisuje kilka powszechnych problemów, które mogą nastąpić podczas użytkowania urządzenia oraz zawiera przydatne informacje na temat łatwego rozwiązywania tych problemów. Rozwiązanie Objawy Potencjalna przyczyna Brak światła, Sprawdź, czy świeci się dioda zasilania. Problem z zasilaniem, np., wentylatory nie pracują. - Page 26 DMX CHANNELS / DMX KANALEN / DMX-KANÄLE / CANALES DMX / CANAUX DMX / KANAŁY DMX Mode 1 – 37 channels Function Value Description Mode 1 Mode 2 Mode 3 Mode 4 Mode 5 000-225 Pan movement 450° Pan fine 000-255 Pan fine movement Tilt...
- Page 27 000-000 No function 001-002 White 2700K 003-003 White 2700K Halogen lamp mode 004-005 White 3200K 006-006 White 3200K Halogen lamp mode 007-009 White 4200K 010-012 White 5600K 013-015 White 8000K 016-016 Blue 017-055 Green -> up, Blue full 056-056 Cyan 057-095 Green full, Blue ->...
- Page 28 MENU / MENÜ / MENÚ Mode Program Description Address 001-512 Address setting DMX 512 DMX mode Auto 1 Auto mode Auto 2 Sound 1 Sound mode Sound 2 Mode 1 Mode 2 DMX Mode Mode 3 Mode 4 Mode 5 Complete system Test Motor...
- Page 29 TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA Rated voltage : AC100～240V 50/60Hz Rated power : 300W : 19x 15W 4-in-1 LEDs RGBW Fuse : Fuse 5A DMX Channels : 37, 21, 15 or 10 Channels Function : DMX, Auto, Sound active and Master-Slave.
- Page 30 TRONIOS BV Bedrijvenpark Twente 415 7602 KM – ALMELO +31(0)546589299 +31(0)546589298 The Netherlands Product number: 150.522 Product Description: MHL1915 Zoom moving head Trade Name: BEAMZ PROFESSIONAL Regulatory Requirement: EN 55103-1:2009+A1:2012 EN 55103-2:2009 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60598-2-17:1989+A2:1991 EN 60598-1:2015...
- Page 31 Specifications and design are subject to change without prior notice.. www.tronios.com Copyright © 2017 by TRONIOS the Netherlands...
