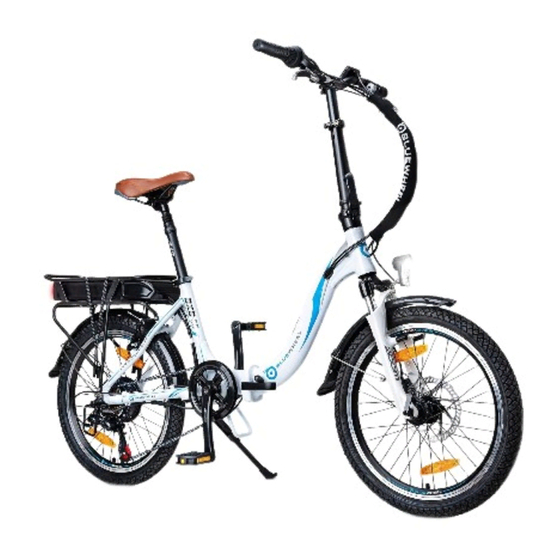

Summary of Contents for BLUE WHEEL BXB-55
- Page 1 E-Bike BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 2 BENUTZERHANDBUCH DEUTSCH Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 3 Unsere Video Tutorials für dich! Aufbau Benutzung Abbau In 3 einfachen Schritten zum schnellen und sicheren Start: 1. QR-Code scannen 2. Videos anschauen Link zu den Videos: 3. schnell und sicher starten https:/ /sportstech.de/qr/bxb-55.html Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 4 F AHRRADBEDIENUNGSANLEITUNG Dieses Handbuch erfüllt die Normen ISO-4210, 16 CFR 1512 und EN 14764, 14766 und 14781, ergänzt durch Texte zu elektrischen Fahrrädern. WICHTIG: Dieses Handbuch enthält wichtige Sicherheits-, Leistungs- und Serviceinformationen. Lesen Sie es bitte aufmerksam vor der ersten Fahrt mit Ihrem neuen Fahrrad, durch und bewahren Sie es als Referenz zum späteren Nachschlagen auf. Dieses Handbuch wird durch ein separates und spezifisches Benutzerhandbuch ergänzt, welches typischerweise als „Systembetriebsanleitung“...
-
Page 5: Table Of Contents
INHAL T ALLGEMEINE WARNHINWEISE Gelände-Elektro-Fahrräder Ein besonderer Hinweis für Eltern Sicherheit beim Fahren eines elektrischen Abschnitt 1 Fahrrads Erstens Fahren be Nässe Das Fahrrad anpassen Fahren bei Nacht Sicherheit an erster Stelle Fahrzeugträger Mechanische Sicherheitsprüfung Extremes, Stunt- oder Wettkampf-Fahren Muttern, Bolzen, Schrauben und andere Komponenten wechseln und Zubehör hinzufügen Befestigungselemente Reifen &... - Page 6 Teil 4 Teil 5 Technik Elektrofahrräder Räder Komponenten elektrischer Fahrräder Vorderrad-Sekundärhaltevorrichtungen Motoren Räder mit Nockensystemen Pedal-Assistenz-Sensoren Einstellen des traditionellen Bremsen Überzentriernockenmechanismus (Abb. 4-1). 53 Batteriekapazitätsanzeigen Räder abnehmen und montieren WARNUNG - Batteriepflege und Sicherheit Klasse A Was tun, wenn Sie Ihre neue Batterie erhalten? Sattelklemme Nocken-Aktionsklemme Einstellen des Sattelstützen- Allgemeine Verwendung und häufig gestellte...
- Page 7 Ein elektrisches Fahrrad off-road fahren Komponenten Ein Hochgeschwindigkeits-Elektrofahrrad Metalle verstehen fahren Eigenschaften von Metallen Ein Fahrrad mit Zentralantrieb fahren Anhang C Pflege eines elektrischen Fahrrads Anzugsmomentspezifikationen für Wartung eines elektrischen Fahrrads Befestigungselemente Teil 6 Anhang D Wartung Akkuladegerät Service-Intervalle Fehlerbehebung Das E-Bike Display - KD21C Wenn Ihr Fahrrad einen Aufprall erleidet Anhang A...
- Page 8 Auswahl der Unterstützungsfunktionen Diese Einstellung ist die Prioritätsversion. Batterieanzeige Die Geschwindigkeit ist das vom Hersteller Allgemeine Einstellungen eingestellte Maximum. Reisedistanz löschen PAS Geschwindigkeitseinstellungen Kontrasteinstellungen für Einstellungen für langsamen Start Hintergrundbeleuchtung Einschaltpasswort Umrechnung der Einheit km/Meilen Einschaltpasswort aktivieren / deaktivieren 152 Allgemeine Parametereinstellungen Änderung des Einschaltpassworts Raddurchmesser-Einstellungen...
- Page 9 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 10: Allgemeine Warnhinweise
Situation hin, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führen kann. Die Kombination des Sicherheitswarnsymbols A und des Wortes VORSICHT weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 11 Verwendung auf. Alle Inhalte in diesem Handbuch können jedoch ohne vorherige Ankündigung geändert oder zurückgezogen werden. Wir bemühen uns, die Richtigkeit der Dokumentation zu gewährleisten, übernehmen aber keine Verantwortung oder Haftung für mögliche Fehler oder Ungenauigkeiten, die hierin auftreten könnten. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 12: Ein Besonderer Hinweis Für Eltern
Rücklicht angebracht sein. Achten Sie darauf, dass Ihr Kind die Beleuchtung ordnungsgemäß bei eintretender Dämmerung einschaltet. Ihr Elektrofahrrad ist zur Benutzung durch Personen ab 16 Jahren bestimmt. Lassen Sie kein Kind, das jünger als 16 Jahre alt ist, mit dem Fahrrad fahren. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 13 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 14: Erstens
Fahrrad nicht die richtige Größe hat, bitten Sie Ihren Händler, es auszutauschen, bevor Sie es fahren. Ist der Sattel in der richtigen Höhe? Zur Kontrolle siehe den Abschnitt „Sattelposition“. Wenn Sie Ihre Sattelhöhe einstellen, befolgen Sie die Anweisungen zur Mindesteinfügung des Rohrs in den Schaft im Abschnitt „Sattelposition“. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 15: Sicherheit An Erster Stelle
Wissen Sie, wie Sie Ihre Vorder- und Hinterräder richtig sichern? Überprüfen Sie den Abschnitt „Räder“, um sich entsprechend zu vergewissern. Beim Fahren mit einem nicht ordnungsgemäß befestigten Rad kann dieses zu wackeln anfangen und sich sogar vom Fahrrad lösen, was zu schweren Verletzungen oder zum Tod führen kann. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 16: Mechanische Sicherheitsprüfung
Werkstoffen bestehen, die sich oft je nach Modell und Bauteil unterscheiden, kann die richtige Anzugskraft oder das richtige Drehmoment nicht verallgemeinert werden. Um sicherzustellen, dass die vielen Befestigungselemente an Ihrem Fahrrad korrekt angezogen sind, sehen Sie im Abschnitt „Drehmomentangaben für Befestigungselemente“ in diesem Handbuch E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 17 Überprüfen Sie das gesamte Fahrrad durch Tasten und Beobachtungen. Wenn sie lose Teile finden, sichern Sie diese nur, wenn Sie Erfahrung und Vertrauen in die sachgemäße Befestigung haben. Andernfalls wenden Sie sich zur Überprüfung an Erfahrenere. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 18: Reifen & Räder
► Sind die Felgen sauber und unbeschädigt? Stellen Sie sicher, dass die Felgen sauber und am Reifenwulst unbeschädigt sind. Sollten Sie Felgenbremsen haben, prüfen Sie auch die Sicherheit entlang der Bremsfläche. Vergewissern Sie sich, dass die Felgenverschleißanzeigemarkierung an keiner Stelle der Felge sichtbar ist. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 19: Bremsen
Fahren Sie nicht mit dem Fahrrad, bis die Bremsen von einem professionellen Fahrradmechaniker richtig eingestellt wurden. RADHALTESYSTEM ► Stellen Sie sicher, dass die Vorder- und Hinterräder korrekt gesichert sind. Siehe den Abschnitt „Räder“. SATTELSTÜTZE ► Wenn Ihre Sattelstütze über einen überzentrierten Übertotpunk-Nockenverschluss für eine einfache E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 20: Ausrichtung Von Lenker Und Sattel
Unfall zu schweren Verletzungen führen. SEHR WICHTIGER SICHERHEITSHINWEIS: Bitte lesen Sie sich auch die wichtigen Informationen zur Lebensdauer Ihres Fahrrades und dessen Bestandteile gründlich durch und machen sich mit ihnen vertraut. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 21: Die Erste Fahrt
Dies könnte die Kette blockieren und einen ernsthaften Schaden am Fahrrad verursachen. Überprüfen Sie die Handhabung und Reaktionen des Fahrrads und überprüfen Sie den Komfort. Bei Fragen oder Unsicherheit bezüglich des Fahrradzustandes wenden Sie bitte vor einem erneuten Fahrtantritt an Ihren Händler. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 22: Sicherheit
Helmherstellers zur Anpassung, Verwendung und Pflege Ihres Helms. Bei den meisten ernsthaften Fahrradverletzungen handelt es sich um Kopfverletzungen, die vermeidbar gewesen wären, wenn der Fahrer einen geeigneten Helm getragen hätte. fig. 2-1 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 23 Gegenständen an der Seite der Straße oder des Weges erfasst werden kann. • Schutzbrille zum Schutz vor Schmutz, Staub und Insekten in der Luft - getönt bei Sonnenschein, ansonsten mit klaren Gläsern. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 24: Fahrsicherheit
• Fahrzeuge, die langsamer werden, abbiegen, auf die Straße oder die Fahrspur vor Ihnen einbiegen oder hinter Ihnen herfahren. • Autotüren, die von geparkten Fahrzeugen geöffnet werden. • Fußgänger, die auftauchen. • Kinder oder Haustiere, die in der Nähe der Straße spielen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 25 ► Transportieren Sie niemals einen Beifahrer, es sei denn, es handelt sich um ein Kleinkind, das einen geprüften Helm trägt und in einem korrekt montierten Kindersitz oder Kinderanhänger sicheren Halt hat. WARNUNG - KLASSE A Überprüfen Sie das Handbuch des Antriebssystemherstellers und die anderen mit Ihrem Fahrrad E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 26: Sicherheit Im Gelände
Morgengrauen, Dämmerung, im Dunkeln, oder wenn Sie extrem müde sind. Jede dieser Bedingungen erhöht das Unfallrisiko. SICHERHEIT IM GELÄNDE Wir empfehlen, dass Kinder nicht in unwegsamem Gelände fahren, es sei denn, sie werden von einem E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 27 ► Blockieren Sie nicht den Weg. Stellen Sie Ihr Fahrrad an die Seite des Weges, wenn Sie anhalten. ► Schieben Sie Ihr Fahrrad auf Zugangsrampen rauf bzw. herunter. ► Seien Sie vorbereitet. Wenn etwas schief geht, während Sie im Gelände fahren, ist Hilfe möglicherweise nicht in der Nähe. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 28: Off-Road Respekt
30 Metern Entfernung befinden. ► Seien Sie sich dessen bewusst, dass Ihre zusätzliche Geschwindigkeit und das zusätzliche Gewicht Ihres Fahrrads bedingen, dass Sie vorsichtiger sein müssen, insbesondere wenn andere Nutzer ebenfalls auf Ihrem Weg sind. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 29: Sicherheit Beim Fahren Eines Elektrischen Fahrrads
Abschnitt „Bremsen“. WARNUNG - KLASSE A Nasses Wetter kann den Halt der Füße des Fahrers auf den Pedalen verringern. Wenn Ihre Füße von den Pedalen rutschen, kann es zu einem Sturz kommen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 30: Fahren Bei Nacht
Sie verbogene oder lose Reflektoren. Die Halterungen der vorderen und hinteren Reflektoren sind oft als Sicherheitsverschlüsse für die Bremsenbrückenkabel ausgeführt, die verhindern, dass sich das Kabel auf der Reifenlauffläche verfängt, E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 31 Ihrem Fahrrad befestigte blinkende Lichter ... jedes reflektierende Gerät oder jede Lichtquelle, die sich bewegt, wird Ihnen dabei helfen, die Aufmerksamkeit von Autofahrern, Fußgängern und anderen Verkehrsteilnehmern zu erhalten. Stellen Sie sicher, dass Ihre Kleidung oder Gegenstände, die Sie mit dem Fahrrad transportieren, keine E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 32: Fahrzeugträger
Ein Fehlgebrauch von Fahrzeugträgern könnte zu einer potenziell gefährlichen Situation führen, die, wenn sie nicht vermieden wird, schwere Verletzungen oder den Tod verursachen kann. Lesen und befolgen Sie die Anweisungen des Träger-Herstellers, um umfassendere Sicherheitsinformationen zu erhalten. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 33: Extremes, Stunt- Oder Wettkampf-Fahren
EXTREMES, STUNT- ODER WETTKAMPF-FAHREN Durch aggressive und extreme Fahrweisen wie Aggro, Hucking, Freeride […] steigt das Risiko für schwere oder sogar tödliche Verletzungen enorm. Überlegen Sie sich, ob Sie das Risiko freiwillig eingehen möchten. E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 34 Selbst Profi-Radsportler können mit modernster Schutzausrüstung schwere oder tödliche Unfälle erleiden. WARNUNG Fahrräder und Fahrradteile unterliegen Einschränkungen in Bezug auf Festigkeit und Vollkommenheit, und bei dieser Art des Fahrens können diese Grenzen überschritten werden. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 35: Komponenten Wechseln Und Zubehör Hinzufügen
KOMPONENTEN WECHSELN UND ZUBEHÖR HINZUFÜGEN Es gibt viele Komponenten und Zubehörteile, um den Komfort, die Leistung und das Aussehen Ihres Fahrrads zu verbessern. Wenn Sie jedoch Komponenten austauschen oder Zubehör hinzufügen, tun Sie E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 36 Wenn Sie die Komponenten an Ihrem Fahrrad mit anderen als original Ersatzteilen austauschen, kann dies die Sicherheit Ihres Fahrrads beeinträchtigen und die Gewährleistung ungültig machen. Fragen Sie Ihren Händler, bevor Sie Komponenten an Ihrem Fahrrad wechseln. WARNUNG - KLASSE A E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 37: Nach Einem Unfall
Versuchen Sie nicht, Komponenten selbst zu zerlegen oder zu warten, es sei denn, dies ist ausdrücklich vom Hersteller gestattet. ► Überprüfen Sie den aufladbaren Akku. Wenn der Akku nicht mehr richtig in der Halterung sitzt E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 38 Bremshebel, um sicherzustellen, dass der Lenker fest auf der Lenksäule sitzt. Richten Sie bei Bedarf die Komponenten neu aus und ziehen Sie die Schrauben vorsichtig an, um eine zuverlässige Befestigung der Komponenten zu gewährleisten. Die maximalen Anzugsmomente sind direkt E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 39 Sie nach, wo es herkommt. Überprüfen Sie gegebenenfalls die Lager, die Schrauben sowie den richtigen Sitz der Batterie und der Stecker. ► Überprüfen Sie das Display. Werden alle Werte wie gewohnt angezeigt? Benutzen Sie Ihr Fahrrad E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 40 Dies gilt insbesondere für die Gabel, den Lenker, die Lenksäule, die Kurbeln, die Sattelstütze und die Pedale. Im Zweifelsfall ist es immer empfehlenswert, diese Komponenten austauschen zu lassen, denn Ihre Sicherheit steht an erster Stelle. Bitten Sie Ihren Fahrradhändler um Hilfe. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 41: Anpassen
Sie auf das Fahrrad steigen. Um die richtige Überstandshöhe zu prüfen, stellen Sie sich mit gespreizten Beinen über das Fahrrad, fig. 3-1 während Sie solche Art von Schuhen tragen, die Sie auch beim Fahren E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 42: Durchstiegsrahmen-Fahrräder (Üblich Bei Damenrädern)
Sattelposition für Sie unbequem ist, wenden Sie sich an Ihren Händler. Der Sattel kann in drei Richtungen eingestellt werden: 1. Einstellung nach oben und unten. Zur Überprüfung der korrekten Sattelhöhe (Abb. 3-2): ► Setzen Sie sich auf den Sattel, E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 43 Sobald sich der Sattel in der richtigen Höhe befindet, vergewissern Sie sich, dass die Sattelstütze nicht über die Markierung ‚Mindesteinschublänge oder die maximale Auszuglänge hinausragt (Abb. 3-3). HINWEIS: Einige Fahrräder haben eine Sichtöffnung im Sitzrohr, Abb. 3-4. Dessen E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 44 Befestigungsmittel (siehe den Abschnitt „Angaben zum Anzugsdrehmoment für Befestigungselemente“, oder die Anweisungen des Herstellers). 3. Sattelwinkeleinstellung. Die meisten Menschen bevorzugen einen horizontal ausgerichteten Sattel; aber manche Fahrer mögen es, wenn die die Sattelnase ein wenig nach oben oder unten weist. Ihr E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 45 Wartungsintervallen für Ihre gefederte Sattelstütze. Kleine Veränderungen der Sattelposition können sich erheblich auf die Leistung und den Komfort auswirken. Um Ihre beste Sattelposition zu finden, gehem Sie bitte jeweils in einzelnen Einstellungsschritten vor. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 46: Lenkerhöhe Und -Winkel
Ihr Fahrrad ist entweder mit einer „gewindelosen“ Lenksäule ausgestattet, die an der Außenseite des Gabelschaftrohrs festgeklemmt ist, oder mit einer „Pinolen“-Lenksäule, die sich im Gabelschaftrohr mittels eines Expansions-Klemmbolzens festklemmt. Wenn Sie sich nicht sicher sind, welche Art von Lenksäule Ihr E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 47 Bei manchen Fahrrädern kann die Veränderung der Lenksäulenhöhe die Spannung des vorderen Bremskabels beeinträchtigen, die Vorderradbremse blockieren oder ein übermäßiges Kabelspiel verursachen, wodurch die Vorderradbremse funktionsunfähig werden könnte. Wenn sich die Vorderradbremsbeläge bei einem Wechsel der Lenksäule oder Lenksäulenhöhe nach innen zur Radfelge E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 48 Beine und versuchen Sie, den Lenker / die Lenksäule zu drehen. Wenn Sie die Lenksäule gegenüber dem Vorderrad verdrehen können, den Lenker gegenüber der Lenksäule, oder die Lenkerendenverlängerungen gegenüber dem Lenker, sind die Bolzen nicht ausreichend angezogen. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 49: Einstellung Der Position Der Bedienungselemente
Bremskraft innerhalb des verfügbaren Bremshebelwegs aufgebracht werden kann. Wenn der Bremshebelweg nicht in der Lage ist, die vollständige Bremskraft anzuwenden, könnte dies zu einem Kontrollverlust führen, der schwere Verletzungen oder den Tod verursachen kann. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 50: Technik
überprüft, bevor Sie mit dem Fahrrad fahren. Wenn Sie auch nur den geringsten Zweifel haben, dass Sie etwas in diesem Abschnitt des Handbuchs nicht verstanden haben, sprechen Sie mit Ihrem Händler. Siehe auch Anhang A, B und C. RÄDER E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 51: Vorderrad-Sekundärhaltevorrichtungen
Durch Vordergabeln mit einer sekundären Radhaltevorrichtung wird das Risiko gemindert, dass sich die Gabel von dem Rad löst, wenn das Rad nicht korrekt gesichert ist. Sekundäre Haltevorrichtungen sind kein Ersatz für die korrekte Sicherung Ihres Vorderrads. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 52: Räder Mit Nockensystemen
RÄDER MIT NOCKENSYSTEMEN Derzeit gibt es zwei Arten von Überzentriernocken-Radhaltemechanismen: die traditionelle Überzentriernocke (Abb. 4-1) und das Nocken-und-Gehäuse-System (Abb. 4-2). Beide verwenden eine Überzentriernockenwirkung, um das Rad des Fahrrads festzuklemmen. Ihr Fahrrad verfügt möglicherweise E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 53: Einstellen Des Traditionellen Überzentriernockenmechanismus (Abb. 4-1)
Das Nocken-und-Gehäuse-System an Ihrem Vorderrad wurde von Ihrem Händler für Ihr Fahrrad richtig eingestellt. Bitten Sie Ihren Händler, die Einstellung alle sechs Monate zu überprüfen. Verwenden Sie kein Vorderrad mit Nocken-und-Gehäuse-System an einem anderen Fahrrad als demjenigen, für das Ihr Händler es eingestellt hat. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 54: Räder Abnehmen Und Montieren Warnung - Klasse A
4-2). Wenn Ihr Fahrrad eine durchgeschraubte oder aufgeschraubte Vorderradbefestigung hat, lösen Sie die Befestigung(en) einige Umdrehungen im Uhrzeigersinn mit einem geeigneten Schraubenschlüssel, einem Schlossschlüssel oder dem integrierten Hebel. 3. Wenn Ihre Vorderradgabel über eine Aufklemm-Sekundärhaltevorrichtung verfügt, lösen Sie diese und E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 55 2. Führen Sie das Rad bei nach vorn weisender Lenkradgabel so zwischen die Gabelblätter ein, dass die Achse fest oben an den Gabelauslassenden sitzt. Der Nockenhebel, falls vorhanden, sollte sich auf der linken Seite des Fahrrads befinden (Abb. 4-1 & Abb. 4-2). Wenn Ihr Fahrrad eine Aufklemm- E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 56 Spannungseinstellmutter um eine Vierteldrehung gegen den Uhrzeigersinn und versuchen Sie erneut, den Hebel festzuziehen. 5. Bei einem Durchschraub- oder Anschraubsystem ziehen Sie die Befestigungen gemäß den „Angaben zum Anzugsdrehmoment für Befestigungselemente“ oder den Anweisungen des Herstellers an. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 57 Wenn Sie eine Hinterradnabenschaltung haben, wenden Sie sich an Ihren Händler oder sehen in die Anweisungen des Nabenherstellers nach, bevor Sie versuchen, das Hinterrad zu entfernen. Wenn Sie ein Ein-Gang-Rad mit Felge oder Scheibenbremse haben, fahren Sie mit Schritt (4) fort. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 58 (siehe Abb. 4-1 & Abb. 4-2). Der Hebel sollte sich auf der Seite des Rades befinden, die dem Schaltwerk und Freilaufkettenrädern gegenüberliegt. 2. Stellen Sie bei einem Kettenschaltungs-Fahrrad sicher, dass sich das Schaltwerk immer noch in seiner E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 59 Wenn bei einem herkömmlichen Nockensystem der Hebel nicht vollständig in eine Position parallel zur Sitzstrebe oder Kettenstrebe gedrückt werden kann, den Hebel in die Position OFFEN bringen. Drehen Sie dann die Spannungseinstellmutter um eine Vierteldrehung gegen den Uhrzeigersinn und versuchen Sie erneut, den Hebel festzuziehen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 60: Sattelklemme Nocken-Aktionsklemme
Nockensystemen“). Während die Nockenbefestigung wie eine lange Schraube mit einem Hebel an einem Ende und einer Mutter am anderen Ende aussieht, verwendet die Befestigung eine überzentrierte Nockenwirkung, um die Sattelstütze sicher festzuklemmen (siehe Abb. 4-1). E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 61: Einstellen Des Sattelstützen-Nockenmechanismus
WARNUNG - KLASSE A Wenn Sie den Nockenhebel vollständig schließen können, ohne Ihre Finger fest um die Sattelstütze oder ein Rahmenrohr zu schließen, um den Hebel zu betätigen, und der Hebel keinen deutlichen Abdruck in E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 62: Bremsen
► Das Fahren mit falsch eingestellten Bremsen, verschlissenen Bremsbelägen oder Rädern, auf denen die Felgenabriebmarkierung sichtbar ist, ist gefährlich und kann zu ernsthaften Verletzungen oder zum Tod führen. ► Zu festes Bremsen kann ein Rad E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 63 Bremsen und für den Fall, dass Bremsbeläge ausgetauscht werden müssen. Wenn Ihnen die Anleitung des Herstellers nicht vorliegt, wenden Sie sich an Ihren Händler oder kontaktieren Sie den Bremsenhersteller. Verwenden Sie für den Austausch abgenutzter oder beschädigter Teile ausschließlich vom Hersteller genehmigte original Ersatzteile. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 64: Bremssteuerungen Und -Funktionen
Die Bremswirkung eines Fahrrads entsteht als Funktion der Reibung zwischen den Bremsflächen. Um sicherzustellen, dass stets die maximale Reibung zur Verfügung steht, halten Sie Ihre Felgen und Bremsbeläge oder den Scheibenrotor und Bremssattel sauber und frei von Schmutz, Schmierstoffen, Wachsen oder Polituren. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 65 Ein Rad mit mehr Gewicht nimmt einen größeren Bremsdruck vor dem Blockieren auf, während ein Rad mit weniger Gewicht bereits bei geringerem Bremsdruck blockiert. Wenn Sie also die Bremsen betätigen und Ihr Gewicht nach vorne verlagert wird, müssen Sie Ihren Körper nach hinten verlagern, um das Gewicht E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 66: Gangwechsel
Ihr Mehrgangfahrrad wird über einen Schaltwerk-Antrieb (siehe „Funktionsweise eines Schaltwerk- Antriebsstrangs“), einen Naben-Antrieb (siehe „Funktionsweise eines Naben-Antriebsstrangs“) oder in besonderen Fällen über eine Kombination aus beidem verfügen. FUNKTIONSWEISE EINES SCHALTWERK-ANTRIEBSSTRANGS Wenn Ihr Fahrrad einen Schaltwerk-Antriebsstrang hat, wird der Schaltmechanismus folgendes umfassen: E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 67 Schaltwerk vor sich geht (hinsichtlich Details lesen Sie bitte die untenstehende Anleitung zum Umschalten des vorderen bzw. hinteren Schaltwerks). Zum Beispiel können Sie einen Gang wählen, der das Treten auf einem Hügel erleichtert (Herunterschalten), und zwar auf zwei Arten: Schalten Sie die Kette durch die E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 68 Umdrehung der Tretkurbeln mehr zurückgelegte Strecke. Die größeren Kettenräder erzeugen niedrigere Übersetzungsverhältnisse. Ihre Verwendung erfordert weniger Pedalkraft, aber mit jeder Tretkurbelumdrehung erreichen Sie nur eine kürzere zurückgelegte Strecke. Das Bewegen der Kette von E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 69 Verkehr gibt, bis Sie sich etwas sicherer in der Bedienung sind. Lernen Sie, die Notwendigkeit des Schaltens vorauszubedenken und schalten Sie rechtzeitig auf einen niedrigeren Gang, bevor etwa der Hügel zu steil wird. Wenn es Schwierigkeiten mit dem Schalten gibt, könnte das Problem darin liegen, dass E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 70: Funktionsweise Eines Naben-Antriebsstrangs
► Einer internen Zahnradnabe mit 3, 5, 7, 8, 12 Stufen oder möglicherweise stufenlos ► Einem oder manchmal auch zwei Schalthebeln ► Einem oder zwei Steuerkabeln ► Einem vorderem Kettenrad, d.h. einem sogenannten Kettenblatt ► Einer Antriebskette SCHALTEN BEI EINER NABENSCHALTUNG E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 71 WAS IST, WENN ES NICHT SCHALTET? Wenn beim Verschieben der Schaltsteuerung ein Klick wiederholt nicht zu einem sanften Übergang in den nächsten Gang führt, könnte es sein, dass der Mechanismus verstellt ist. Bringen Sie das Fahrrad zu Ihrem E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 72: Pedale
Hochleistungs-Pedal verfügt, müssen Sie besonders vorsichtig sein, um ernsthafte Verletzungen durch scharfe Oberflächen der Pedale zu vermeiden. Je nach ihrem Fahrstil oder fahrerischen Können sollten Sie sich vielleicht eher für eine einfachere Pedal-Art entscheiden oder sich für Schienbeinschoner entscheiden. E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 73 Position zu halten und so maximale Trittkraft zu erreichen. Sie haben eine Platte unter der Schuhsohle, eine sogenannte „Stollenplatte“, die in eine passende federgespannte Halterung am Pedal einrastet. Sie rasten nur mit einer sehr spezifischen Bewegung ein oder aus, die geübt werden muss, bis sie intuitiv abläuft. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 74: Fahrradaufhängung
Sie unbedingt die Anweisungen des Pedalherstellers. Wenn Ihnen die Anweisungen des Herstellers nicht vorliegen, wenden Sie sich an Ihren Händler oder kontaktieren den Hersteller. FAHRRADAUFHÄNGUNG Viele Fahrräder sind mit Federungssystemen ausgestattet. Es gibt viele verschiedene Arten von E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 75 Sie eine sorgfältige Testfahrt in einem gefahrfreien Bereich vornehmen. Die Federung kann die Kontrolle und den Komfort erhöhen, indem die Räder besser dem Gelände folgen. Diese erweiterte Fähigkeit ermöglicht es Ihnen, schneller zu fahren. Dennoch, Sie dürfen die erweiterten E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 76: Reifen Und Reifenschläuche
Fahrradreifen sind in vielen Designs und Spezifikationen erhältlich, von generellen Designs bis hin zu Reifen, die am besten unter sehr speziellen Wetter- oder Geländebedingungen funktionieren. Wenn Sie nach Ihrer Erfahrung mit Ihrem neuen Fahrrad das Gefühl haben, dass ein anderer Reifen Ihren E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 77 Sicherheitsrisiko. Sie sind nicht für Fahrradreifen geeignet. Sie bewegen ein großes Luftvolumen sehr schnell und erhöhen den Druck in Ihrem Reifen dadurch ebenfalls sehr schnell, was dazu führen kann, dass der Schlauch platzt. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 78 Messgerät haben sollten. Bei einigen Reifen muss möglicherweise alle ein oder zwei Wochen Luft nachgefüllt werden, daher ist es wichtig, vor jeder Fahrt den Reifendruck zu prüfen. Einige spezielle Hochleistungsreifen haben laufrichtungsgebundene Laufflächen: Ihr Laufflächenprofil ist E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 79: Reifenventile
Der Adapter passt in die Schrader-Pumpe. Schließen Sie das Ventil nach dem Befüllvorgang. Um die Luft aus einem Presta-Ventil abzulassen, öffnen Sie die Ventilschaft- fig. 4-12 Sicherungsmutter und drücken Sie auf das Ventil. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 80: Elektrofahrräder
Rekuperation genannt. Während ein Motor Energie regeneriert, erhöht sich sein Widerstand erheblich und verlangsamt das Fahrrad. Aus diesem Grund wird der „Regenerations“-Modus normalerweise dann ausgelöst, wenn der Fahrer den Bremshebel des Fahrrads drückt. Nur Direktantriebs-Nabenmotoren können verwendet werden, um Energie zu regenerieren, da sie E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 81: Pedal-Assistenz-Sensoren
Die meisten haben eine integrierte Abschaltvorrichtung, die den Motor bei Aktivierung abstellen. Diese „Sperrschalter“ sind ein Sicherheitsmerkmal, das verhindern soll, dass der Motor etwa versehentlich einsetzt und Verletzungen verursacht. Wenn Sie den Motor aus irgendeinem Grund stoppen müssen, drücken Sie einfach einen der Bremshebel. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 82: Batteriekapazitätsanzeigen
Hügel fährt, und mehr Ladung als vorhanden, wenn das Fahrrad angehalten oder auf ebener Strecke mit konstanter Geschwindigkeit gefahren wird. Wenn Sie eine spannungsgesteuerte Batterieanzeige verwenden, ist die beste Methode, um festzustellen, E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 83: Batteriepflege Und Sicherheit
Die richtige Wartung und Pflege der Batterie optimiert deren Lebensdauer und Kapazität. Accell North America (ANA) übernimmt Gewährleistung für Ihre neue Batterie ab dem Kaufdatum nur, wenn sie ordnungsgemäß gepflegt wurde - bitte entnehmen Sie Einzelheiten den Bestimmungen über beschränkte Gewährleistung. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 84: Was Tun, Wenn Sie Ihre Neue Batterie Erhalten
Leistungsabgabe der Batterie. Hohe Temperaturen reduzieren vor allem die Batterielebensdauer und die Laufzeit. MUSS ICH MEINE BATTERIE „EINARBEITEN“? Nein. Obwohl bei einigen Produkten ein Initialisieren der Batterie erforderlich sein kann, durchlaufen unsere Akkus den Einlaufvorgang bereits im Werk. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 85: Laden
► Lesen Sie unbedingt alle mit dem Ladegerät gelieferten Unterlagen und den Aufdruck auf dem Ladegerät selbst durch. ► Unsachgemäße Verwendung des Batterieladegeräts kann zu schweren Verletzungen oder zum Tod sowie zu Sachschäden führen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 86: Fcc (Us-Funk- Und Fernmeledebehörde)- Informationen Betreffend Das Ladegerät
Ihrem Schlafzimmer. Legen Sie die Batterie während des Ladevorgangs auf eine nicht brennbare Oberfläche wie Metall, Keramik oder Glas. FCC (US-FUNK- UND FERNMELEDEBEHÖRDE)-INFORMATIONEN BETREFFEND DAS LA- DEGERÄT Die mit Ihrem Fahrrad mitgelieferte Ladeeinrichtung wurde getestet und entspricht den Grenzwerten E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 87: Lagerung
Änderungen oder Modifikationen am Batterieladegerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. LAGERUNG Wenn Sie Ihre Batterie längere Zeit lagern (länger als zwei Monate): E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 88: Transport
Luftweg transportieren. ENTSORGUNG ► Freundlich zur Umwelt sein! Recyceln Sie Ihre alten Batterien bei einem örtlichen Batterie-Recycling- Center. Nicht in die Toilette werfen! Überprüfen Sie www.Call2Recycle.org für weitere Informationen E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 89: Sicherheit
Materialien, wie z. B. Münzen, Nägel usw., welche einen Kurzschluss an den Batterieanschlüssen auslösen könnten. ► Quetschen/Verbiegen oder zerstechen Sie den Akku nicht. Eine durchstochene oder verbogene Batterie könnte Feuer fangen oder explodieren, was zu schweren Verletzungen oder zum Tod führen kann. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 90: Ein E-Bike Fahren
Vorsicht und Sorgfalt. Die Nichtbeachtung der folgenden Sicherheitsanweisungen kann zu einem Unfall, einer Verletzung oder gar zum Tod führen. ► Machen Sie sich vor der ersten Fahrt mit der modellspezifischen Bedienungsanleitung Ihres Fahrrads E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 91 ► Schwere Elektroräder haben längere Bremswege. Lassen Sie zusätzlichen Platz zum sicheren Anhalten. ► Elektrofahrräder sind erheblich schwerer als normale Fahrräder. Aus diesem Grund ist das Parken, Schieben, Heben und Tragen des Fahrrads schwieriger. Beachten Sie dies, wenn Sie Ihr Fahrrad in ein E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 92: Gesetzmäßigkeit
Verantwortung sicherzustellen, dass Ihr Fahrrad in Ihrem konkreten Gebiet legal ist, bevor Sie es auf öffentlichen Straßen fahren. Wenn Sie sich nicht sicher sind, fragen Sie Ihren Fahrradhändler nach weiteren Informationen über die örtlichen Gesetze und Vorschriften. REICHWEITE Zahlreiche Faktoren beeinflussen die Reichweite. Diese sind unter anderem: E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 93 ► Fahren Sie im Pedalassistenzmodus und treten Sie die Pedale zusätzlich! Genießen Sie die gesundheitlichen Vorteile des Radfahrens. Jedes Watt Energie, das Sie selbst beitragen, ist ein Watt weniger, das die Batterie leisten muss. Machen Sie Ihr Fahrrad zu einem echten Mensch/Elektro- Hybrid! E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 94: Hügel
Motor und Steuerung überlastet werden, wodurch diese Komponenten möglicherweise überhitzen. Darüberhinaus würde das Herauffahren auf steile Hügel ohne das Fahrrad zu unterstützen die Batterie überlasten, wodurch ihre Kapazität verringert und ihre Nutzungsdauer verkürzt wird. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 95: Wetterbedingungen
Siehe „Sicherheit im Gelände“. EIN HOCHGESCHWINDIGKEITS-ELEKTROFAHRRAD FAHREN Hochgschwindigkeits-Elektro-Fahrräder sind in der Lage, mühelos über 35 km/h zu erreichen. Es gelten die gleichen Betriebsprinzipien und die gleichen Sicherheitsaspekte wie bei anderen Elektrofahrrädern. Es ist E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 96 ► Tragen Sie immer einen Helm, Kleidung mit auffälligen Farben und eine geeignete Brille während Sie mit hohen Geschwindigkeiten fahren. WARNUNG Ziehen Sie keinen Anhänger mit einem Hochgeschwindigkeits-Elektrofahrrad. Höhere Geschwindigkeiten können Instabilität verursachen und zu einem Unfall führen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 97: Ein Fahrrad Mit Zentralantrieb Fahren
Im Gegensatz zu einem Auto ist die Gangwahl jedoch nicht entscheidend. Genauso einfach können Sie im 6. Gang starten, aber für die beste Beschleunigung und Leistung ist es besser, in einem niedrigen Gang zu starten und mit zunehmender Geschwindigkeit hochzuschalten E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 98 Sie erneut in die Pedale treten oder stark beschleunigen. WARNUNG Das Schalten unter Last kann dazu führen, dass die Kette oder andere Komponenten des Antriebsstrangs plötzlich brechen und in einem Unfall enden. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 99: Pflege Eines Elektrischen Fahrrads
Akkus sollten in einer temperaturkontrollierten, trockenen Umgebung aufbewahrt werden. ► Lesen Sie alle Handbücher zu den Bauteilen durch und seien Sie vorsichtig, bevor Sie etwa Chemikalien, Farben oder Reinigungsmittel auf die elektrischen Komponenten des Fahrrads aufbringen. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 100: Wartung Eines Elektrischen Fahrrads
Schäden an diesen Komponenten führen, die Gewährleistung ungültig machen und einen gefährlichen Zustand herbeiführen. Wenn Sie ein Problem nicht lösen können, wenden Sie sich an Ihren autorisierten Händler oder rufen Sie die Abteilung für technische und Kunden-Betreuung von EBCC unter (800) 377-4532 an. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 101: Wartung
Einstellung oder Wartung kann zu Schäden am Fahrrad oder zu Unfällen führen, die schwere Verletzungen oder den Tod nach sich ziehen können. WARNUNG Bevor Sie Wartungsarbeiten, Inspektionen oder Wartungsarbeiten an Ihrem Elektrofahrrad durchführen, E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 102: Service-Intervalle
Sie es einmal gelernt haben, wenn sie ausgetauscht werden müssen. SERVICE-INTERVALLE Einige Wartungs- und Instandhaltungsarbeiten können und sollten vom Besitzer ausgeführt werden und erfordern keine besonderen Werkzeuge oder Kenntnisse, die über die in diesem Handbuch aufgeführten hinausgehen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 103 Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch ab. Die Schmierung soll sich nach dem Klima richten. Sprechen Sie mit Ihrem Händler über die besten Schmiermittel und die für Ihre Region empfohlene Häufigkeit des Abschmierens. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 104 • Überprüfen Sie die Reifen auf übermäßige Abnutzung, Schnitte oder Risse hin. Wenn Sie sich nicht sicher sind, ob Ihre Reifen abgenutzt oder beschädigt sind, fragen Sie Ihren Händler, der sie bei Bedarf ersetzen kann. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 105 überdauert. Die Produktlebensdauer hängt mit der Fahrweise und der Behandlung zusammen, der Sie das Fahrrad unterziehen. Die Gewährleistung für das Fahrrad soll nicht bedeuten, dass das Fahrrad nicht kaputt gehen kann oder für immer hält. Es bedeutet nur, dass das Fahrrad unter den Bedingungen E-Bike | BXB-55 Heruntergeladen von manualslib.de...
-
Page 106: Wenn Ihr Fahrrad Einen Aufprall Erleidet
Ein Crash oder ein anderer Aufprall kann eine außerordentliche Belastung für die Fahrradkomponenten darstellen, wodurch diese vorzeitig ermüden. Bauteile, die unter Materialabnutzung leiden, können plötzlich und katastrophal ausfallen und zu Kontrollverlust, schweren Verletzungen oder zum Tod führen. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 107: Anhang A
Änderungen, wie die Wahl der Reifen, können die Leistung eines Fahrrades für einen bestimmten Zweck verbessern oder verringern. Nachstehend umreißen wir den Verwendungszweck verschiedener Fahrräder. Die Einsatzbedingungen sind verallgemeinert und entwickeln sich ständig weiter. Besprechen Sie sich mit Ihrem Händler, wie Sie Ihr Fahrrad verwenden möchten. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 108 Überprüfen Sie stets, ob das vom Hersteller empfohlene Gewicht auf dem Gestell selbst oder in einer separaten Dokumentation angegeben ist und überschreiten Sie diese Empfehlung nicht. 3. Sofern nicht anders angegeben, überprüfen Sie die Anweisungen des Fahrrad- und Radherstellers. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 109: Hochleistungs-Straße
Falle eines Unfalls wahrscheinlich beschädigt oder zerbrochen. Sie sind nicht dafür ausgelegt, zweckentfremdet zu werden oder ein besonders robustes Arbeitgerät zu sein. Sehen Sie auch im Abschnitt „Bestimmungsgemäßer Gebrauch Ihres Elektrofahrrades“ nach. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 110: Allgemeines Fahren
Anforderungen ausgelegt sind, einschließlich Bereiche, in denen der Kontakt des Reifens mit dem Boden vorübergehend verloren gehen kann. KEINE Sprünge. Alle Mountainbikes ohne Hinterradfederung entsprechen den Fahrbedingungen 3, ebenso wie auch einige leichte E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 111: All-Mountain
Hindernisse und kleine Sprünge. BESTIMMUNGSGEMÄSS: Für Trail- und Bergauffahrten. All-Mountain-Fahrräder sind: (1) schwerer als Querfeldein-Bikes, aber nicht so schwer wie Freeride-Bikes, (2) leichter und wendiger als Freeride-Bikes, (3) schwerer und haben mehr Federweg als ein Querfeldein- E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 112: Schwerkraft, Freeride Und Downhill
Boden entwickelt wurden. Diese Art des Fahrens ist jedoch extrem gefährlich und bringt unvorhersehbare Kräfte auf ein Fahrrad, die den Rahmen, die Gabel oder sonstige Teile überlasten können. Wenn Sie sich für ein Gelände der E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 113: Anhang B
KOMBINATIONSLÖSUNG: Freeride-Bikes sind robuster als All-Mountain-Bikes, für Fahren in schwierigerem Gelände. Freeride Bikes haben ein höheres Gewicht und sind schwerer bergauf zu fahren als All-Mountain Bikes. ANHANG B DIE LEBENSDAUER IHRES FAHRRADES UND SEINER KOMPONENTEN E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 114: Metalle Verstehen
Stahl ist das traditionelle Material für Fahrradrahmen. Es hat gute Eigenschaften, aber in Hochleistungsfahrrädern wurde Stahl weitgehend durch Aluminium und in gewissem Umfang Titan ersetzt. Der Hauptfaktor, der diese Veränderung antreibt, ist der Trend zu leichteren Fahrrädern. EIGENSCHAFTEN VON METALLEN E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 115: Eigenschaften Von Metallen
Metalle unterliegen der Materialabnutzung. Nach vielen Verwendungszyklen werden Metalle bei ausreichend hohen Lasten schließlich Risse entwickeln, die zum Versagen führen. Es ist sehr wichtig, dass Sie nachstehend über die Grundlagen der Materialabnutzung lesen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 116 EINFACHE REGEL 3: Inspizieren und untersuchen NÄHE EINES RISSES AUFTRETEN. Eine solche Sie jede Verfärbung, um zu sehen, ob sie mit einem Verfärbung kann ein Warnsignal dafür sein, dass ein Riss in Zusammenhang steht. Riss vorhanden ist. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 117 VERURSACHEN. Stellen Sie sich ein solches kein Riss, aber was auch immer das Geräusch Geräusch als ernstes Warnsignal vor. Beachten verursacht, sollte sofort behoben werden. Sie, dass ein gut gepflegtes Fahrrad sehr leise ohne Quietschen oder ähnliche Geräusche. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 118: Anhang C
Bauteilherstellers, wenden Sie sich zwecks Klärung an Ihren Händler oder an den Kundendienst des Herstellers. EMPFOHLENER DREHMOMENTWERT BAUTEIL IN–LB Steuersatz, Lenker, Sitzfläche Sitzbefestigungsschraube 174–347 19.7–39.2 (Sitzschienenverbinder) Lenksäulen-Klemmschrauben (2) 174–260 19.7–29.4 Lenksäulen (Verbinder-) Schraube - Pinole für 174–260 19.7–29.4 Gewinde-Steuersatz E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 119 Klemmbefestigung für vorderes Schaltwerk 44–60 5.0–6.8 Kabelklemmen-Schraube für rückwärtiges 35–45 4.0–5.1 Schaltwerk Befestigungsschraube für rückwärtiges 70–86 7.9–9.7 Schaltwerk Schalthebel (MTB Daumen-Typ) 22–26 2.5–2.9 Schalthebel (SRAM "Griff-Schalter"-Typ) Träger-Bereich Träger an Rahmen (6mm-Bolzen) 88.5 Rad-Bereich E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 120 Bremszug-Klemmschraube (linearer Zug) 53–69 6.0–7.8 Bremssattel (linearer Zug) zu Rahmen/Gabel 45–60 5.1–6.8 Bremshebel (MTB-Typ) am Lenker 53–69 6.0–7.8 Bremsbelag an Bremssattel 50–70 5.6–7.9 Bremssattel (Scheibe) an Rahmen/Gabel 60–90 6.8–10.2 Scheibenrotor an Nabe 35–55 4.0–6.2 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 121: Anhang D
2. Trennen Sie das Ladekabel vom Akku. Wenn das Ladegerät an die Wandsteckdose angeschlossen wird, bevor es an die Batterie angeschlossen wird, kann es die Batterie in dieser Reihenfolge nicht erkennen und lädt nicht. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 122: Fehlerbehebung
Netzkabel des Ladegeräts. Wenn das Ladegerät immer noch nicht funktioniert, muss es möglicherweise repariert oder ersetzt werden. Versuchen Sie nicht, das Ladegerät selbst zu öffnen. Selbst wenn das Ladegerät nicht angeschlossen ist, könnten Sie trotzdem durch einen elektrischen Schlag verletzt werden. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 123 Stromstärke auf normale Spannung zu bringen. Lassen Sie das Ladegerät an die Batterie angeschlossen. Wenn die Anzeige nach einigen Stunden immer noch orange blinkt, ist die Batterie eventuell schwerwiegend beschädigt. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 124 Ausschließlich zur Nutzung im Innenbereich. Laden Sie nur Lithium-Ionen-Akkus auf. WARNUNG - KLASSE A In einem gut belüfteten Bereich aufladen. Von offenen Flammen und Funken fernhalten. Weitere Informationen finden Sie unter „Batteriepflege und Sicherheit“. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 125: Das E-Bike Display - Kd21C
PRODUKTNAME UND MODELL Intelligentes LCD-Display des E-Bike; Modell: KD21C SPEZIFIKATIONEN • 24V/36V/48V Netzteil • Nennbetriebsstrom: 10mA • Maximaler Arbeitsstrom: 30mA • Ableitstrom: <1uA • Arbeitsstrom des Versorgungsreglers: 50mA • Arbeitstemperatur: -20°~60° • Lagertemperatur: -30°~70° E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 126: Aussehen Und Größe
AUSSEHEN UND GRÖSSE Äußeres des Display und Abmessungen (in mm) E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 127: Farbkategorien
Anzeigeinhalte sind wie folgt • Intelligente Batterieanzeige • Motor-Leistungsabgabe • Anzeige der Assistenz-Stufe • Geschwindigkeitsanzeige (inkl. aktueller Fahrgeschwindigkeit, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit) • Reisedistanz und Gesamtdistanz • Die Schubhilfe-Assistenz-Funktion • Zeitanzeige für Einzelfahrt • Beleuchtung ein/aus E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 128: Funktionsbereichsverteilung
• Fehlercode-Anzeige • Verschiedene Parametereinstellungen (z. B. Radgröße, Geschwindigkeitsbegrenzung, Batteriestatusbalken, Unterstützungsstufe, begrenzter Controller-Strom, Höchstgeschwindigkeit, Passwortfreigabe usw.) • Wiederherstellen der Standardeinstellungen FUNKTIONSBEREICHSVERTEILUNG Akku Ladestandsanzeige Funktionen Unterstützungsgrad-Anzeige Lichtanzeige Geschwindigkeitseinheit Geschwindigkeitsanzeige Einstellungs-Anzeige Textanzeige / Statusanzeige Längeneinheit FUNKTIONSBEREICHSAUFTEILUNG E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 129: Funktionen Der Schaltflächen
Gesamtentfernung mit Ausnahme der Batterieanzeige und der Unterstützungsstufe an. Um die angezeigten Informationen zu ändern, drücken Sie die MODE-Taste, um sie wie folgt anzuzeigen: Fahrgeschwindigkeit (km/h) >Fahrstrecke (km) >Fahrzeit (Stunde) > Höchstgeschwindigkeit (km/h) >Durchschnittsgeschwindigkeit (km/h) >Motorleistung (W) >Fahrgeschwindigkeit (km/h). E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 130: Schubhilfeunterstützungs-Modus Ein/Aus-Schalten
Geschwindigkeit von 6 km/h weiterfahren, gleichzeitig wird „P“ auf dem Bildschirm angezeigt. Die Schubhile-Funktion schaltet sich aus, sobald Sie die DOWN-Taste loslassen. Schubhilfe-Unterstützungs-Modus Die Schubhilfe-Assistenz-Funktion darf nur beim Schieben des E-Bikes verwendet werden. Es besteht E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 131: Auswahl Der Unterstützungsfunktionen
„1“ ist die Mindestleistung. Stufe „5“ ist die maximale Leistung. Schalten Sie auf Stufe „5“ und drücken Sie dann die UP-Taste, die Schnittstelle zeigt immer noch „5“, und „5“ blinkt oben auf. Schalten Sie auf Stufe „0“ E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 132: Batterieanzeige
Die fünf Batteriebalken symbolisieren die vorhandene Kapazität der Batterie. Wenn die Batterie eine niedrige Spannung hat, blinkt der Batterierahmen, um darauf aufmerksam zu machen, dass die Batterie sofort wieder aufgeladen werden muss. Niedrigspannungs-Warnung Batterieanzeige E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 133: Allgemeine Einstellungen
DOWN-Taste, um Y [Ja] oder N [Nein] zu wählen. Der Standardwert ist N. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und gehen Sie in die Hintergrundkontrasteinstellungen. Die verschiedenen Symboldefinitionen finden Sie in der Liste in Anhang D. Schnittstelle für die Einstellungen zum Entfernen der Reisedistanz E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 134: Kontrasteinstellungen Für Hintergrundbeleuchtung
Einstellung angezeigt wird. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste, und rufen Sie dann die Einstellungen für das Löschen der Reisedistanz auf. Um eine geänderte Einstellung zu speichern, halten Sie die MODE-Taste für 2 Sekunden gedrückt und verlassen Sie E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 135: Allgemeine Parametereinstellungen
Ld steht für die Raddurchmessereinstellungen. Die wählbaren Werte sind 16, 18, 20, 22, 24, 26, und 28. Der Standardwert ist 20 inch [Zoll]. Um die Grundeinstellungen zu ändern, drücken Sie die UP/DOWN-Taste, um rauf- oder runterzugelangen, E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 136: Einstellungen Von Geschwindigkeitsbegrenzungen
Um die Grundeinstellungen zu ändern, drücken Sie die UP/DOWN-Taste, um rauf- oder runterzugelangen, bis der gewünschte Wert angezeigt wird. Um eine geänderte Einstellung zu speichern und die allgemeinen Parametereinstellungen zu verlassen, halten Sie die MODE-Taste für 2 Sekunden gedrückt. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 137: Personalisierte Parametereinstellungen
DOWN-Taste für 2 Sekunden gedrückt und halten dann beide Tasten erneut gedrückt. Um auf die entsprechende Einstellungsseite zuzugreifen, drücken Sie die UP/DOWN-Taste, um den Wert zu erhöhen oder zu verringern, bis das gewünschte Element angezeigt wird, und drücken Sie dann erneut die MODE-Taste. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 138: Akkustatus-Anzeige
Um eine geänderte Einstellung zu speichern und auf den nächsten Balken zuzugreifen, drücken Sie die MODE-Taste. Analog dazu können Sie nach Eingabe von 5 Spannungswerten die Taste MODE drücken, um zu bestätigen und zum vorherigen Menü zurückzukehren. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 139: Einstellungen Für Die Unterstützungsstufen
Um den Unterstützungsstufenmodus zu wählen, drücken Sie die UP/DOWN-Taste, um den Wert zu erhöhen oder zu verringern, bis die gewünschte Einstellung angezeigt wird. Um die geänderten Einstellungen zu speichern und die Seite mit den PAS-Einstellungen aufzurufen, drücken Sie die MODE-Taste. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 140: Pas-Verhältnis-Einstellungen
Um die geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und wechseln Sie zu den nächsten PAS-Verhältnis Einstellungen. Nachdem alle PAS-Verhältnisse eingegeben sind, halten Sie die MODE-Taste für 2 Sekunden gedrückt, um zu bestätigen und dann zum vorherigen Menü zurückzukehren. Bitte beachten Sie die beigefügte Liste 3. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 141: Einstellungen Für Überstrom-Ausfälle Am Steuergerät
Um die Grundeinstellungen zu ändern, drücken Sie die UP / DOWN-Taste, um den Wert der Stromleistung zu erhöhen oder zu verringern. Um eine geänderte Einstellung zu speichern, halten Sie die MODE-Taste gedrückt und kehren zum vorherigen Menü zurück. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 142: Leistungsunterstützungs-Sensoren
Um die Richtung der Einstellungen des Leistungsunterstützungs-Sensors zu ändern, drücken Sie die Taste UP/DOWN, um F oder B auszuwählen. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und rufen Sie dann den Einstellungsmodus der PAS-Empfindlichkeit auf. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 143: Die Empfindlichkeit Von Pas-Einstellungen
„2“ ist am stärksten, „9“ ist am schwächsten. Der Standardwert ist „2“. Um die Empfindlichkeit der PAS-Einstellungen zu ändern, drücken Sie die UP/DOWN-Taste, um den Empfindlichkeitswert auszuwählen. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und rufen dann den Magnetplatten-Einstellungsmodus auf. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 144: Magnetmengen-Einstellungen
Um die Zahl der Magnete der PAS-Disk zu ändern, drücken Sie die UP/DOWN-Taste, um die der PAS-Platte entsprechende Menge auszuwählen. Um eine geänderte Einstellung zu speichern, halten Sie die MODE- Taste gedrückt und kehren zum vorherigen Menü zurück. PAS-Magnetplatteneinstellungen E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 145: Geschwindigkeitssensor-Option
HL steht für die Gashebel Schubhilfe-Unterstützungsfunktion HL-N besagt, dass die Gashebel Schubhilfe- Unterstützungsfunktion deaktiviert ist. HL-Y besagt, dass die Gashebel Schubhilfe-Unterstützungsfunktion deaktiviert ist. Der Standardwert ist N. Um die Gashebel Schubhilfe-Unterstützungsfunktion zu ändern, drücken Sie die UP/DOWN-Taste, um Y E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 146: Gashebel-Stufe Aktivieren / Deaktivieren
Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und rufen Sie dann die Seite für die Aktivierung der Gashabeleinstellungen auf. Um zum vorherigen Menü zurückzukehren, halten Sie die MODE-Taste für 2 Sekunden gedrückt. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 147: Systemeinstellungen
Verzögerungszeit zu ändern, drücken Sie die UP/DOWN-Taste, um die Verzögerungszeit von 3s, 6s bzw. 12s auszuwählen. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und greifen dann auf die Begrenzung der maximalen Geschwindigkeit zu. Verzögerungszeit der Batterieleistungsschnittstelle E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 148: Geschwindigkeitsbegrenzung
Schaltfläche zur Schubhilfe-Aktivierung / Deaktivierung PUS steht für die Schaltfläche für Schubhilfe-Einstellungen. Y besagt, dass die Schubhilfe aktiviert ist, N steht für deaktiviert. Der Standardwert ist Y. Drücken Sie die UP/DOWN-Taste, um Y oder N zu wählen. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 149: Pas Geschwindigkeitseinstellungen
Um die PAS-Geschwindigkeitseinstellungen zu ändern, drücken Sie die UP/DOWN-Taste, um von 20% bis zu 35% einzustellen. Um eine geänderte Einstellung zu speichern, drücken Sie die MODE-Taste und starten Sie dann langsam. Der Standardwert ist 25%. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 150: Einstellungen Für Langsamen Start
Um eine geänderte Einstellung zu speichern, drücken Sie die Taste MODE und wechseln Sie dann zu den Einstellungen für die Verzögerungszeit der Batterieleistung. Um zum vorherigen Menü zurückzukehren, halten Sie die MODE-Taste für 2 Sekunden gedrückt. E-Bike | BXB-55 Heruntergeladen von manualslib.de... -
Page 151: Einschaltpasswort
ändern, und drücken Sie dann die MODE-Taste, um die Ziffern nacheinander zu bestätigen, bis das korrekte 4-stellige Passwort abgeschlossen ist. Drücken Sie dann die MODE-Taste, um auf die Schnittstelle für die Aktivierung der Passwort-Einstellung zuzugreifen, ansonsten bleiben Sie im Passwort-Eingabe- Status. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 152: Einschaltpasswort Aktivieren / Deaktivieren
Für Y, drücken Sie die MODE-Taste und rufen Sie dann die Schnittstelle zum Ändern des Einschaltpassworts auf, anderenfalls verlassen Sie die Schnittstelle für die Einstellung des Einschaltpassworts. Der Standardwert ist N. Y bedeutet Aktivieren des Einschaltpassworts N bedeutet Deaktivieren des Einschaltpassworts Schnittstelle zum Deaktivieren des Einschaltpassworts E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 153: Änderung Des Einschaltpassworts
Einstellungen. Wenn Sie das E-Bike-System das nächste Mal einschalten, zeigt das Display P1.0000 an, geben Sie dann bitte das neue Passwort ein, um das System einzuschalten. Schnittstelle zur Änderung des Einschaltpassworts E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 154: Einstellungen Verlassen
Tat wiederhergestellt werden. Wenn Sie Y wählen möchten, halten Sie die MODE-Taste für 2 Sekunden gedrückt, um die Standardeinstellungen wiederherzustellen. Das Display zeigt DEF-00 zur gleichen Zeit an und kehrt dann zum allgemeinen Displaystatus zurück. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 155 Schnittstelle zum Wiederherstellen der Standardeinstellungen E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 156: Vorsichtsmaßnahmen Bei Der Bedienung
2) Die Gewährleistung gilt 24 Monate ab Versand oder Lieferung an den Kunden. ANDERE GEGENSTÄNDE Folgendes ist nicht in unserem Gewährleistungsumfang inbegriffen: 1) Zerstören des Displays. 2) Beschädigung des Displays durch falsche Installation oder unsachgemäße Bedienung. 3) Beschädigung des Display-Gehäuses nach Verlassen des Werkes. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... -
Page 157: Verbindungslayout
4) Beschädigung des Display-Kabels. 5) Ablauf der Gewährleistungszeit. 6) Störung oder Beschädigung des Displays durch höhere Gewalt (z. B. Feuer, Erdbeben usw.). VERBINDUNGSLAYOUT Kabelverlaufs-Verbindung Displayseitiger Anschluss Displayseitiger Adapter Schalter-Verkabelung E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene... - Page 158 (Grün) (RX) Gelb (TX) Einige Kabel verwenden den wasserdichten Anschluss, man kann die Innenfarbe nicht sehen. ANGEHÄNGTE LISTE 1: FEHLERCODEDEFINITION Fehlercode Definition Stromstärkenschwankung Gashebel-Fehler Motor-Störung Fehlerhafte Signale vom Motor Fehler an den Bremsen Kommunikationsprobleme E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 159 ANGEHÄNGTE LISTE 2: EINSTELLUNG DER PERSÖNLICHEN PARAMETER Einzustellende Funktion Bildschirmanzeige Akkustatus-Anzeige Leistungsunterstützungs-Stufen Überstrom-Ausfälle am Steuergerät Leistungsunterstützungs-Sensoren Geschwindigkeits-Sensoren Gashebelfunktion Systemeinstellungen Einschaltpasswort E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 160 ANGEHÄNGTE LISTE 3: POWER-TABELLE E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 161 ATTACHED LIST 4: SYMBOL DEFINITION Symbol Definition Trip Abstand Spiel Hintergrundbeleuchtung Einheit Stromspannung Raddurchmesser Erlaubte Höchstgeschwindigkeit Controller-Überstromschnitt Rückwärts Nach vorne Empfindlichkeit von PAS Geschwindigkeitsmesser Power verzögerte Zeit Throttle Power Assist gehen Gaswechsel Taste drücken Beginne langsam Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 162 Symbol Definition Passwort Standard wiederherstellen Nein Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 163 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 164 USER MANUAL ENGLISH Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 165 3 simple steps for a fast and safe start: 1. scan the QR code 2. watch videos 3. start fast and safely Link zu den Videos: https:/ /sportstech.de/qr/bxb-55.html Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 166 BICYCLE OWNER’S MANUAL This manual meets ISO-4210, 16 CFR 1512 and EN 14764, 14766 and 14781 Standards supplemented with text pertaining to electric bicycles IMPORTANT: This manual contains important safety, performance and service information. Read it before you take the frst ride on your new bicycle, and keep it for reference.
- Page 167 INDEX A special note for parents Wet weather riding Section 1 Night riding First Vehicle racks Bike fit Extreme, stunt or competition riding Safety first Changing components & adding accessories 195 Mechanical safety check After an accident Section 3 Nuts, bolts screws & other fasteners Tires &...
- Page 168 (fg. 4-1 ) Removing and Installing wheels A WARNING 212 General use and FAQ Seatpost cam action clamp Charging Adjusting the seatpost cam action mechanism Charger FCC information Storage Brakes Transport Brake controls and features Disposal How brakes work Safety Shifting gears Riding an electric bike How a derailleur drivetrain works...
- Page 169 High-Performance Road Function Summary and Button Definition Condition 1 Function Summary General Purpose Riding Functional Area Distribution Condition 2 Button Definition Cross-Country, Marathon, Hardtails General Operation Condition 3 Switching the eBike System On/Off All Mountain Display Interface Condition 4 Switching Push-assistance mode On/Off Gravity, Freeride, and Downhill Switching the Lighting On/Off Condition 5...
- Page 170 Magnet quantity Settings Speed Sensor option Throttle Definition Throttle Level Enable/Disable System Settings Max speed limited This setting is the priority version. The speed is the maximum set by manufacturer. PAS Speed Settings Slowly Start up Settings Power-on Password Settings Power-on Password Enable/Disable Power-on Password Modify Exit settings...
- Page 171 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
-
Page 172: General Warning
The word CAUTION used without the safety alert symbol indicates a situation which, if not avoided, could E-Bike | BXB-55 Heruntergeladen von manualslib.de... - Page 173 However, all content in this manual is subject to change or withdrawal without notice. We make every effort to ensure the accuracy of its doc-umentation and assumes no responsibility or liability for any errors or inaccuracies that may appear herein. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 174 Failure to follow this warning could result in serious injury or death. Your electric bicycle is for use by persons 16 years old and older, only. Do not let a child younger than 16 years old ride the bicycle. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 175 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 176 Is the saddle at the right height? To check, see “Saddle position”. If you adjust your saddle height, follow the Minimum Insertion instruc-tions in “Saddle position”. Are saddle and seatpost securely clamped? A correctly tightened saddle will allow no saddle movement in any direction. See “Saddle position”. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 177 If your bike has toeclips and straps or clipless (“step-in”) pedals, make sure you know how they work (see “Pedals”). These pedals require special techniques and skills. Follow the pedal manufacturer’s instructions for use, adjustment and care. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 178 If you need to make an adjustment at home or in the feld, we urge you to exercise care, and to have the fasteners you worked on checked by your dealer as soon as possible. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 179 ► Wheels true? Spin each wheel and check for brake clearance and side-to-side wobble. If a wheel wobbles side to side even slightly, or rubs against or hits the brake pads, take the bike to a qualifed bike shop to have the wheel trued. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 180 Can you apply full braking force at the levers without having them touch the handlebar? If not, your brakes need adjustment. Do not ride the bike until the brakes are properly adjusted by a professional bicycle mechanic. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 181 VERY IMPORTANT SAFETY NOTE: Please also read and become thoroughly familiar with the important information on the lifespan of your E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 182 Check out the handling and response of the bike; and check the comfort. If you have any questions, or if you feel anything about the bike is not as it should be, consult your dealer before you ride again. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 183 WARNING Failure to wear a helmet when riding may result in serious injury or death. fig. 2-1 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 184 Before you attempt to jump, do stunt riding or race with your bike, read and understand “Extreme, stunt or compe-tition riding”. ► Ride at a speed appropriate for conditions. Higher speed means higher risk. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 185 ► Stop at stop signs and traffc lights; slow down and look both ways at street intersections. Remember that a bicycle always loses in a collision with a motor vehicle, so be prepared to yield even if you have E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 186 ► Don’t weave through traffc or make any moves that may surprise people with whom you are sharing the road. ► Observe and yield the right of way. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 187 ► Signal with voice or bell when passing. ► Don’t block the trail. Move your bike off to the side of the trail if you stop. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 188 ► Do not use electric assist if small chil-dren or pets are within 100 feet. ► Be aware that your extra speed, and the extra weight of your bike mean you must be more careful, especially around other trail users. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 189 See also “Brakes”. A WARNING Wet weather may lessen the grip of the rider’s feet on the pedals. If your feet slip off the pedals, it could lead to a fall. NIGHT RIDING E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 190 The mounting brackets of front and rear refectors are often designed as brake straddle cable safety catches which prevent the straddle cable from catching on the tire tread if the cable jumps out of its yoke or breaks. WARNING E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 191 Make sure your clothing or anything you may be carrying on the bicycle does not obstruct a refector or light. Make sure that your bicycle is equipped with correctly positioned and securely mounted refectors. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 192 • Be alert. Ride defensively and expect the unexpected. • If you plan to ride in traffc often, ask your dealer about traffc safety classes or a good book on bicycle traffc safety E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 193 ► When mounting your electric bicycle on a vehicle rack, always remove the battery frst. A battery installed on a bicycle that is mounted on a vehicle may be damaged by water intrusion, suffer an impact to the battery housing, or even fall off the bike and become a projectile. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 194 Know your limits and always wear a helmet and other appropriate safety gear. Even with state-of-the-art protective safety gear, you could be seriously injured or killed when jumping, stunt riding, riding downhill at speed or in competition. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 195 If you ride downhill at speed, do stunt riding or ride in competition, know the limits of your skill and experience. Ultimately, avoiding injury is your responsibility. CHANGING COMPONENTS & ADDING ACCESSORIES There are many components and accessories available to enhance the comfort, performance and E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 196 Check with your dealer before changing the components on your bike. A WARNING Choking hazard: Some bicycle acces-sories may present a choking hazard to small children. Keep these accessories away from small children. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 197 Damage to the outer housing of the rechargeable battery can result in the entry of water or moisture and that can lead to short circuits or electric shocks. The rechargeable battery could catch fre or even explode! In such a case contact your bicycle dealer immediately. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 198 This can result in damage to the rear derailleur, the rear wheel and the frame. Check the function of the front derailleur, as a displaced front derailleur can throw off the chain, thus suddenly interrupting the E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 199 Back home you need to recheck your bike thoroughly once again. The damaged parts must be repaired. Ask your bicycle dealer for help. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 200 When in doubt, it is always recommendable to have these components replaced, as your safety comes frst. Ask your bicycle dealer for help. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 201 Don’t even ride the bike around the block. A bike which you ride only on paved surfaces and never take off-road should give you a minimum standover height clearance of two fig. 3-1 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 202 ► Place one heel on a pedal; ► Rotate the crank until the pedal with your heel on it is in the down position and the crank arm is parallel to the seat tube. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 203 If your bike has an interrupted seat tube, as is the case on some suspension bikes, you must also make sure that the seatpost is far enough into the frame so that you E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 204 When making saddle angle adjustments with a single bolt saddle clamp, always check to make sure that the serrations on the mating surfaces of the clamp are not worn. Worn serrations on the clamp can allow E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 205 Some people have claimed that extended riding with a saddle which is incorrectly adjusted or which does not support your pelvic area correctly can cause short-term or long-term injury to nerves and blood E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 206 A quill stem’s Minimum Insertion Mark must not be visible above the top of the headset. If the stem is extended beyond the Minimum Insertion Mark the stem may break or damage the fork’s steerer tube, which could cause you to lose control and fall. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 207 Place the front wheel of the bicycle between your legs and attempt to twist the handlebar/ stem assembly. If you can twist the stem E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 208 The shorter the brake lever reach, the more critical it is to have correctly adjusted brakes, so that full braking power can be applied within available brake lever travel. Brake lever travel insuffcient to apply full braking power can result in loss of control, which may result in serious injury or death. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 209 If you have even the slightest doubt as to whether you understand something in this section of the Manual, talk to your dealer. See also Appendix A, B and C WHEELS E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 210 Most bicycles have front forks which utilize a secondary wheel retention device to reduce the risk of the wheel disengaging from the fork if the wheel is incorrectly secured. Secondary retention devices are not a substitute for correctly securing your front wheel. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 211 ADJUSTING THE TRADITIONAL CAM ACTION MECHANISM (FG. 4-1 ) The wheel hub is clamped in place by the force of the over-center cam pushing against one dropout and E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 212 A CAUTION If your bike has a disc brake, exercise care in touching the rotor or caliper. Disc rotors have sharp edges, E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 213 If your bike is equipped with a front disc brake, be careful not to damage the rotor, caliper or brake pads when re-inserting the rotor into the caliper. Never activate a disc brake’s control lever unless the rotor is correctly inserted in the caliper. See also “Brakes”. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 214 NOTE: If, on a traditional cam action system, the lever cannot be pushed all the way to a position parallel to the fork blade, return the lever to the OPEN posi-tion. Then turn the tension adjusting nut counter- E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 215 If you have an internal gear rear hub, con-sult your dealer or the hub manufacturer’s instructions before attempting to remove the rear wheel. If you have a single-speed bike with rim or disc brake, go to step (4) below. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 216 Put the chain on top of the smallest freewheel sprocket. 3. On single-speed, remove the chain from the front sprocket, so that you have plenty of slack in the chain. Put the chain on the rear wheel sprocket. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 217 See also the frst WARNING in this Sec¬tion. 8. If you disengaged the brake quick-re¬lease mechanism before removing the wheel, as described above, re-engage it to restore correct brake pad-to-rim clearance. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 218 Less than half a turn of the ten¬sion adjusting nut can make the difference between safe and unsafe clamping force. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 219 ► Applying brakes too hard or too sud¬denly can lock up a wheel, which could cause you to lose control and fall. Sudden or excessive application of the front brake may pitch the rider over the handlebars, which may result in serious injury or death. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 220 Now do the same with the other brake lever. Make sure that your hands can reach and squeeze the brake levers comfortably. If your hands are too small E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 221 Brakes are designed to control your speed, not just to stop the bike. Maximum braking force for each wheel occurs at the point just before the wheel “locks up” E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 222 Tire adhesion is reduced, so the wheels have less cornering and braking traction and can lock up with less brake force. Moisture or dirt on the brake pads reduces their ability to grip. The E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 223 There are several different types and styles of shifting controls: levers, twist grips, triggers, combination shift/brake con¬trols and push-buttons. Ask your dealer to explain the type of shifting controls that are on your bike, and to show you how they work. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 224 Never move the shifter while pedaling backward, nor pedal backwards immedi-ately after having moved the shifter. This could jam the chain and cause serious damage to the bicycle. SHIFTING THE REAR DERAILLEUR The rear derailleur is controlled by the right shifter. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 225 — and experiment with upshifting and downshifting to get a feel for the different gear combinations. At frst, practice shifting where E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 226 If your bicycle has an internal gear hub drivetrain, the gear changing mechanism will consist of: ► A 3, 5, 7, 8, 12 speed or possibly an infnitely variable internal gear hub ► One, or sometimes two shifters E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 227 See your dealer for help. WHAT IF IT WON’T SHIFT GEARS? If moving the shift control one click repeatedly fails to result in a smooth shift to the next gear chances are E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 228 Toeclips and straps are a means to keep feet correctly positioned and engaged with the pedals. The toeclip positions the ball of the foot over the pedal spindle, which gives maximum pedaling power. The toe strap, E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 229 Use the easi¬est setting until engaging and disengaging becomes a refex action, but always make sure that there is suffcient tension to prevent unintended release of your foot from the pedal. A WARNING E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 230 You could lose control and fall if you do not have experience with this system. Learn to handle your suspension system safely. See also “Brakes”. A WARNING E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 231 Failing to do so can result in catastrophic frame failure. TIRES AND TUBES TIRES WARNING E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 232 Never infate a tire beyond the maximum pressure marked on the tire’s sidewall. Exceeding the recommended maximum pressure may blow the tire off the rim, which could cause damage to the bike and injury to the rider and bystanders. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 233 A CAUTION Pencil type automotive tire gauges can be inaccurate and should not be relied upon for consistent, accurate pressure readings. Instead, use a high quality dial gauge. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 234 (counter-clockwise) the valve stem lock nut; and push down on the valve stem to free it up. Then push the pump head on to the valve head, and infate. To infate a Presta valve fig. 4-12 E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 235 The adapter fts into the Schrader pump ftting. Close the valve after infation. To let air out of a Presta valve, open up the valve stem lock nut and depress the valve. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 236 Only direct drive hub motors can be used to regenerate power because they are always engaged (the coils inside the motor are always moving). Geared hub motors freewheel (their coils remain sta-tionary when E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 237 A CAUTION Not all electric bikes have brake inhibitor switches. Be sure to read the instruc-tions provided with your bike to learn more about its specifc features. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 238 (or entered) the pack during use, and then calculates how much charge is remaining based on that measurement (the battery’s “State of Charge”). This type of battery gauge is more accurate, and will not fuctuate under load. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 239 WHAT TO DO WHEN YOU RECEIVE YOUR NEW BATTERY ► Batteries are not shipped with a full charge. You should charge your bat-tery for 4-6 hours as soon as possible after you receive it. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 240 Average battery life depends on use and conditions. Even with proper care, rechargeable batteries do not last forever. Conservatively, a Li-Ion battery will last about 500-750 cycles. A partial charge/ discharge counts fractionally against those numbers; running the battery down halfway then recharging it completely E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 241 ► Avoid any contact with water or other fu¬ids while charging the battery. If the bat¬tery, charger or any connections become wet, immediately unplug the charger and thoroughly dry all components prior to charging the battery. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 242 ► Reorient or relocate the receiving antenna. ► Increase the separation between the equipment and receiver. ► Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 243 ► Batteries are best kept in a cool, dry place. Do not allow your battery to accu-mulate condensation, as this could cause corrosion or a short-circuit. ► The recommended storage temperature for Li-Ion batteries is between 32-77°F (0-25°C). TRANSPORT E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 244 When handling the battery outside the bicy¬cle, be aware of conductive materials that may short the battery terminals, such as coins, nails, etc. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 245 Failure to heed the following safety instructions could lead to a crash, injury, or death. ► Before your frst ride, familiarize yourself with the model-specifc operation instruc¬tions included with your bike. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 246 Bear this in mind when loading your bike into a car and unloading it, or when mounting it on a bicycle carrier system. ► Remember that all the information in this manual referring to bicycle safety also applies to your electric bike. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 247 ► Mode setting (the bike will use less power in the pedal assist Mode due to the required contribution of the rider). ► Tire infation pressure. ► Adjustment of the wheel bearings and brakes (tight bearings or a dragging brake shoe will adversely affect range). E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 248 (or rotors, for a disc brake) when they are not applied. ► Minimize the weight that you carry. ► Ride at slower speeds. ► Accelerate gently. Assist the system by pedaling as you accelerate to your cruis¬ing speed. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 249 Electric bikes are faster and heavier than normal bikes. When riding in wet weather, you should use extra caution. You are more likely to fall from a wet road surface when traveling at high speed. Heavy electric E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 250 ► Local laws may prohibit the use of high¬speed electric bicycles on bike paths or trails. Be sure you are familiar with the laws in your area. Even if legal, it is usually not safe to ride at high speed on paths or trails around other users. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 251 Each gear shift up increases speed but reduces torque and acceleration. Unlike a car, though, the gear selection is not critical. You can just as easily start pedaling with the bike in E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 252 Let the chain drop into place fully before you start pedaling or throttling hard again. WARNING Shifting under load can cause the chain or other drivetrain components to break suddenly, leading to a crash. ELECTRIC BIKE CARE E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 253 ► Review all component manuals and exercise caution before applying any chemicals, paint, or cleaning agents to the electrical components of the bike. ELECTRIC BIKE SERVICE If you have any questions, issues, or concerns, please call the EBCC Techni¬cal and customer service E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 254 If you cannot resolve a problem, contact your authorized dealer, or call the EBCC technical and customer service department at (800) 377-4532 for assistance. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 255 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 256 Before performing ANY service, inspec¬tion, or maintenance on your electric bicycle, you should frst remove the bat¬tery. Failure to remove the battery could lead to the bicycle turning on unexpectedly, causing serious damage or injury. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 257 The following are examples of the type of service you should perform yourself. All other service, maintenance and repair should be performed in a properly equipped facility by a qualifed bicycle mechanic E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 258 • Lift the front wheel off the ground and swing it from side to side. Feel smooth? If you feel any binding or roughness in the steering, you may have a tight head¬set. Have your dealer check it. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 259 These are signs of stress-caused fatigue and indicate that a part is at the end of its useful life and needs to be replaced. See also “The lifespan of your bike and its components”. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 260 • If the chain won’t shift smoothly and quietly from gear to gear, the derailleur is out of adjustment. See your dealer. • Every 25 (hard off-road) to 50 (on-road) hours of riding: Take your bike to your dealer for a complete checkup. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 261 A crash or other impact can put extraor¬dinary stress on bicycle components, causing them to fatigue prematurely. Components suffering from stress fatigue can fail suddenly and catastroph-ically, causing loss of control, serious injury or death E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 262 On the following pages, we generally outline the intended uses of various of bikes. Industry usage conditions are generalized and evolving. Consult your dealer about how you intend to use your bike. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 263 3. Unless otherwise noted; check the instructions provided by the bike and wheel manufacturer. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 264 Bikes designed for riding Condition 1, plus smooth gravel roads and improved trails with moderate grades where the tires do not lose ground contact. INTENDED: For paved roads, gravel or dirt roads that are in good condition, and bike paths. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 265 No spending time in the air landing hard and hammering through obstacles. TRADE OFF: Cross-Country bikes are lighter, faster to ride uphill, and more nimble than All-Mountain bikes. Cross-Country and Marathon bikes trade off some ruggedness for pedaling effciency and uphill speed. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 266 All-Mountain bikes are heavier and harder to ride uphill than cross country bikes. All-Mountain bikes are lighter, more nimble and easier to ride uphill than Freeride bikes. All-Mountain bikes are not as rugged as Freeride bikes and must not be used for more extreme riding and terrain. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 267 NOT INTENDED: To be an excuse to try anything. Read “Extreme, stunt or compe-tition riding”. TRADE OFF: Freeride bikes are more rugged than All-Mountain bikes, for riding more diffcult terrain. Freeride bikes are heavier and harder to ride uphill than All-Mountain bikes. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 268 Steel is the traditional material for building bicycle frames. It has good characteristics, but in high performance bicycles, steel has been largely replaced by aluminum and some titanium. The main factor driving this change is interest by cycling enthusiasts in lighter bicycles. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 269 Metals are subject to fatigue. With enough cycles of use, at high enough loads, metals will eventually develop cracks that lead to failure. It is very important that you read The basics of metal fatigue below. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 270 (in fact engineers call such areas “stress ris¬ers, ” areas where the stress is increased). Perhaps you have seen glass cut? Recall how the glass was scored and then broke on the scored line. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 271 It may not a be a crack, but whatever is about such a noise as a serious warning signal. causing the noise should be fxed promptly. Note that a well-maintained bicycle will be very quiet and free of creaks and squeaks. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 272 Seat fxing bolt (seat rail binder) 174–347 19.7–39.2 Stem handlebar binder bolts (2) 174–260 19.7–29.4 Stem wedge (binder) bolt – quill type for 174–260 19.7–29.4 threaded headset Threaded headset locknut 130–150 14.7–16.9 Threadless stem clamp bolts 120–144 13.6–16.3 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 273 Bicycle rack to frame (6mm bolts) 88.5 Wheel area Wheel axle nuts to frame/fork 360–390 29.4–44.1 Brakes Brake cable pinch bolt (linear pull) 53–69 6.0–7.8 Brake caliper (linear pull) to frame/fork 45–60 5.1–6.8 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 274 RECOMMENDED TORQUE VALUE COMPONENT IN–LB Brake lever (MTB type) to handlebar 53–69 6.0–7.8 Brake pad to caliper 50–70 5.6–7.9 Brake caliper (disc) to frame/fork 60–90 6.8–10.2 Disc rotor to hub 35–55 4.0–6.2 E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 275 2. Disconnect the charge cord from the battery pack. If the charger is plugged into the wall before being plugged into the battery, it will not be able to sense the battery, and will not charge. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 276 If the charger still does not work, it may need to be repaired or replaced. Do not attempt to open the charger case yourself. Even if the charger is unplugged, you could still be injured by an electric shock. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 277 A CAUTION For indoor use only. Charge only Li-ion rechargeable batteries. A WARNING Charge in a well-ventilated area. Keep away from fames and sparks. For more information, please see “Battery care & safety”. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 278 • 24V/36V/48V Power Supply • Rated working current: 10mA • The maximum working current: 30mA • Off leakage current: <1uA • The supply controller working current: 50mA • Working temperature:-20°~ 60° • Storage temperature: -30°~ 70° E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 279 APPEARANCE AND SIZE Display appearance and dimension figure (unit: mm) E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 280 • Trip distance and total distance • The push-assistance function • Trip time display of single • The Lighting On/Off • Error Code indication • Various Parameters Settings (e.g. wheel size, speed-limited, battery level bar, assistance level, E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 281 • Recover Default Settings FUNCTIONAL AREA DISTRIBUTION BUTTON DEFINITION There are three buttons ( ) on the KD21C display that represented by the following functions respectively: MODE, UP, DOWN. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 282 To change the indicated information, press the MODE button to show in turn as below: Running Speed (Km/h) >Trip Distance (Km) >Trip Time (Hour.) > Max Speed (Km/h) > Average Speed (Km/h) > Motor Power (W) > Running Speed (Km/h). E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 283 To switch on the display backlight and headlight of the eBike, hold the UP button for 2s. In the same way to hold the UP button for 2s again, the backlight and the headlight will be switched off. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 284 “5” still and “5” flashing prompts top. Gear to level “0” and then press the DOWN button, the interface shows “0” still and “0” flashing prompts low. To change assistance level, press the UP/DOWN to increase or decrease until the desired assistance level is displayed. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 285 The five battery bars represent the capacity of the battery. When the battery is in low voltage, battery frame will flash to notice that the battery needs to be recharged immediately. Low Voltage Flash Battery Indicator Offer the display to a Service Center when an error code appears. GENERAL SETTINGS E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 286 Level “1” is the low brightness. Level “2” is the middle brightness. Level “3” is high brightness. The default value is “1”. To modify the backlight brightness, press the UP/DOWN button to increase or decrease until the desired setting is displayed. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 287 MODE button, and then access trip distance clearance settings. To store a changed setting, hold the MODE button for 2s and then exit general settings. Mile and Kilometer Conversion Settings Interface E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 288 To change basic settings, press the UP/DOWN button to increase or decrease until the desired value is displayed. To store a changed setting and access speed-limit settings interface, press the MODE button. Wheel Diameter Settings Interface E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 289 Battery Power Bar Settings, Power assistant level Settings, Over-current Cut Settings, Power Assistant Sensor Settings, Speed Sensor Settings, Throttle Function Settings, System Settings and Power- on Password Settings. Please refer to the Attached list 2. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 290 To store a changed setting and access the second bar, press the MODE button. By analogy, after 5 bars voltage values is entered, hold the MODE button to confirm and return to the previous menu. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 291 To select the mode of assistance level, press the UP/DOWN button to increase or decrease until the desired setting is displayed. To store the changed setting and access the PAS ratio settings page, press the MODE button. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 292 To store the modified setting, press the MODE button and turn to the next PAS ratio settings. After all PAS ratio inputted, hold the MODE button for 2s to confirm and then return to previous menu. Please refer to Attached list 3. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 293 To change basic settings, press the UP/DOWN button to increase or decrease the value of the current. To store a changed setting, hold the MODE button and then return to previous menu. CUR Settings Interface E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 294 “9” is the weakest. The default value is “2”. To change the sensitivity of PAS settings, press the UP/DOWN button to select sensitivity value. To store a changed setting, press the MODE button and then access magnet disk settings mode. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 295 To change magnet numbers of PAS disk, press the UP/DOWN button to select quantity corresponding to PAS disk. To store a changed setting, hold the MODE button and then return to previous menu. PAS Magnet Disk Settings E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 296 HL-y represents throttle assistance push function is enabled. The default value is N. To change throttle push-assistance function, press the UP/DOWN button to select Y. To store a changed setting, press the MODE button. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 297 To change throttle level function, press the UP/DOWN button to select Y or N. To store a changed setting, press the MODE button and then access Throttle Enable Settings page. To return to previous menu, hold the MODE button for 2s. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 298 UP/DOWN button to select delay time 3s, 6s, 12s. To store a changed setting, press the MODE button and then access the max speed limited. Delay Time of Battery Power Interface E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 299 The default value is Y. To change button push-assistance settings, press the UP/DOWN button to choose Y or N. To store a changed setting, press the MODE button and then access PAS speed settings. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 300 To change PAS speed settings, press the UP/DOWN button to adjust from 20% to 35%, To store a modified setting, press the MODE button and then access slowly start up. The default value is 25%. Interface of PAS Speed Settings E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 301 MODE button to confirm digit one by one until the correct 4-digit password is completed, and then press the MODE button to access power-on password enable settings interface, otherwise stay on the password input state. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 302 If it is Y, press the MODE button and then access power-on password modify interface, otherwise exit the power-on password settings interface. The default value is N. Y is power-on password enable N is power-on password disable E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 303 To store the new power-on password, hold the MODE button for 2s and then exit settings. When switching the eBike system on next time, the display will show P1,0000, please input the new password to power on. E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 304 Y or N again. N means that do not recover default settings. Y means that recovers default settings. When it is Y, hold the MODE button for 2s to recover default settings, the display shows DEF-00 at the E-Bike | BXB-55 Heruntergeladen von manualslib.de...
- Page 305 Be careful of safe use. Don’t attempt to release the connector when battery is on power. • Try to avoid hitting. • Don’t modify system parameters to avoid parameters disorder. • Make the display repaired when error code appears. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 306 3) Shell of the display is broken when the display is out of the factory. 4) Wire of the display is broken. 5) Beyond Warranty period. 6) The fault or damage of the display is caused by the force majeure (e.g., fire, earthquake, etc.). E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 307 Connector line sequence Display-side Connector Display-side adapter Switch wiring LINE SEQUENCE TABLE Line sequence Color Function Red(VCC) Blue(K) Lock Black(GND) Green(RX) Yellow(TX) Some wire use the water-proof connector, users can not see the inside color. E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 308 ATTACHED LIST 1: ERROR CODE DEFINITION Error Code Definition Current Abnormality Throttle Abnormality Motor Abnormality Motor Hall Signal Abnormality Brake Abnormality Communication Abnormality E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 309 ATTACHED LIST 2: PERSONALITY PARAMETER SETTINGS Settings item Screen display Battery Power Bar Settings Power assistant level Settings Over-current Cut Settings Power Assistant Sensor Settings Speed Sensor Settings Throttle Function Settings System Settings Power-on Password Settings E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 310 ATTACHED LIST 3: POWER ASSIST TABLE E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 311 Trip distance clearance Backlight Unit Voltage Wheel diameter Speed limit Controller over-current cut Backward Forward Sensitivity of PAS Speed sensor Power delayed time Throttle power assist walk Throttle-changing Button push Slowly start up E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 312 Symbol Definition Password Recover default E-Bike | BXB-55 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 313 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
- Page 314 Verkauf durch / Distributed by InnovaMaxx GmbH Potsdamer Str. 144 10783 Berlin +49 30 364 286 609 service@innovamaxx.de http:/ /www.sportstech.de Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Need help?
Do you have a question about the BXB-55 and is the answer not in the manual?
Questions and answers
What is fault code 25
