STIHL KB-MM, KW-MM
Instruction Manual
Notice d'emploi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KB-MM and is the answer not in the manual?

Questions and answers

Related Manuals for Stihl KB-MM

Summary of Contents for Stihl KB-MM

  • Page 1 STIHL KB-MM, KW-MM Instruction Manual Notice d’emploi...
  • Page 2 G Instruction Manual 1 - 15 F Notice d’emploi 16 - 31...

  • Page 3: Table Of Contents

    English Contents Dear Customer, MultiSystem Guide to Using this Manual Thank you for choosing a quality engineered STIHL product. Safety Precautions and Working Techniques It has been built using modern Using the Unit production techniques and comprehensive quality assurance. Approved MultiEngines...

  • Page 4: Multisystem

    The machine must not be used for any other purposes – risk of accidents! Only use attachments and accessories that are explicitly approved for this power tool model by STIHL or are KB-MM, KW-MM...
  • Page 5 By vehicle: When transporting in a accidents and damage to the machine. vehicle, properly secure your machine to STIHL recommends the use of original prevent turnover, damage and fuel STIHL tools and accessories. They are spillage. specifically designed to match the...
  • Page 6 Use this position for: Take special care in slippery, wet KB-MM bristle brush – To reduce the risk of injury from contact conditions, in snow and on slopes, KW-MM Sweeper Drum Assembly with the tool and ejected objects, do not –...
  • Page 7 Check condition and proper – consult a servicing dealer. or feeling fatigue – risk of accidents! mounting. STIHL recommends the use of original Work calmly and carefully – in daylight Replace damaged sweeping – STIHL replacement parts. They are conditions and only when visibility is attachments immediately.

  • Page 8: Using The Unit

    WARNING Clear away all obstacles and solid Never work without the properly objects from the work area. The KB-MM bristle brush MultiTool is mounted deflector and two extensions. used for cleaning areas and paths, including uneven and jointed surfaces, These devices divert material away from and natural stone paving.
  • Page 9 Starting the Engine WARNING WARNING Push the PowerSweep steadily at a The bristle brush pushes back towards The bristle brush pushes back towards normal walking pace. the operator. the operator. KB-MM, KW-MM...

  • Page 10: Approved Multiengines

    Refer to "Mounting the MultiTool" for Approved MultiEngines mounting instructions. Only use MultiEngines supplied by STIHL or expressly approved by STIHL for use with the MultiTool. This MultiTool may only be used in combination with the STIHL MM 56 MultiEngine.

  • Page 11: Mounting The Multitool

    WARNING see also "Mounting the MultiTool" in To reduce the risk of injury from thrown the instruction manual of the other objects, operate the KB-MM bristle MultiTool. brush only with the deflector shown and Clean the gearbox if necessary. with properly mounted deflector extensions.
  • Page 12 Line up the gearbox in the correct shaft (3) as far as stop. position. Insert and engage the pin (4) in the Tighten down the two clamp screws axle and through the drive shaft. on the gearbox in the following sequence: KB-MM, KW-MM...

  • Page 13: Starting / Stopping The Engine

    Insert the hitch pin (6) in the hole at the end of the axle and fold it flat. Use the combination wrench to disengage the tabs (1) and then pull Use the same procedure to mount off the extensions. the other sweeper drum. KB-MM, KW-MM...

  • Page 14: Storing The Machine

    For this reason, blip the throttle after starting – the engine returns to idling speed. Now follow the starting procedure described in the MultiEngine instruction manual. Stopping the Engine See MultiEngine instruction manual. KB-MM, KW-MM...

  • Page 15: Main Parts

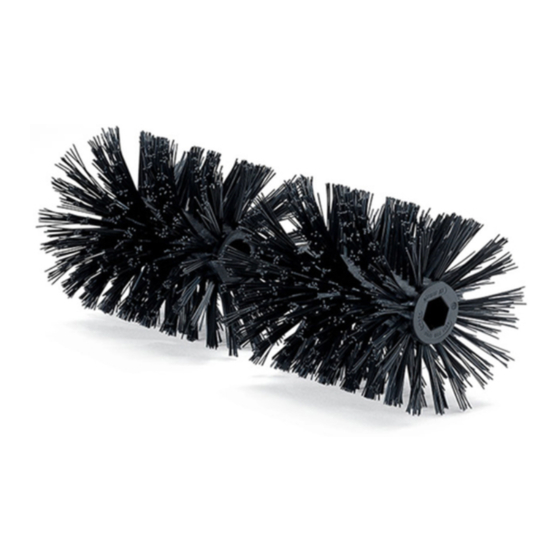

    English Main Parts Bristle Brush, PowerSweep Grass Shield Axle Hitch Pin Deflector Extension, Left Deflector Extension, Right Deflector Bristle Brush Roller Brush PowerSweep Sweeper Drum Deflector Comes standard with Bristle Brush, optional for PowerSweep KB-MM, KW-MM...

  • Page 16: Specifications

    Working width: 600 mm replacement parts which have been operator. approved by STIHL for this power tool or Deflector Extension, Right Weight are technically identical. Only use high- quality replacement parts in order to...

  • Page 17: Disposal

    English Disposal Observe all country-specific waste disposal rules and regulations. STIHL products must not be thrown in the garbage can. Take the product, accessories and packaging to an approved disposal site for environment- friendly recycling. Contact your STIHL servicing dealer for the latest information on waste disposal.
  • Page 18 Table des matières Chère cliente, cher client, MultiSystème nous vous félicitons d'avoir choisi un Indications concernant la présente produit de qualité de la société STIHL. Notice d'emploi Prescriptions de sécurité et Ce produit a été fabriqué avec les techniques de travail procédés les plus modernes et les...

  • Page 19: Multisystème

    – et toujours y joindre machine. Dans la présente Notice les Notices d'emploi du moteur d'emploi, l'ensemble – en ordre de La philosophie de STIHL consiste à MultiSystème et de l'outil MultiSystème. marche – d'un moteur MultiSystème et poursuivre le développement continu de d'un outil MultiSystème est dénommé...
  • Page 20 Monter exclusivement des outils de protection réglementaires. travail ou accessoires autorisés par Les vêtements doivent STIHL pour cette machine, ou des STIHL propose une gamme complète être appropriés et ne pièces similaires du point de vue d'équipements pour la protection doivent pas être gênants.
  • Page 21 Choisir cette position pour les outils – et sèches, sans huile ni autres suivants : salissures – un point très important Balai brosse KB-MM – pour que l'on puisse manier la À part l'utilisateur, personne ne doit se Balai racleur KW-MM machine en toute sécurité.
  • Page 22 ! En travaillant avec des protège-oreilles, Si l'on accélère avec l'outil de travail il faut faire tout particulièrement bloqué, la charge augmente et par attention – parce que des bruits conséquent le régime du moteur baisse. KB-MM, KW-MM...

  • Page 23: Utilisation

    Balai brosse KB-MM intervalles réguliers – et immédiatement spécialisé. si le comportement de l'outil change : Balai racleur KW-MM STIHL recommande de faire effectuer Arrêter le moteur, tenir fermement la – les opérations de maintenance et les Préparatifs machine.
  • Page 24 AVERTISSEMENT Ne jamais travailler sans avoir monté le L'outil MultiSystème balai brosse capot protecteur et les deux élargisseurs KB-MM convient pour nettoyer les de capot protecteur ! surfaces et les chemins, également les surfaces inégales ou entrecoupées de Ces éléments de protection font dévier joints, ainsi que les sols naturels.
  • Page 25 ; – AVERTISSEMENT extraire la goupille élastique de – Le balai racleur exerce une poussée en l'arbre ; direction de l'utilisateur. enlever les outils de balayage de – l'arbre et les nettoyer ; enlever les saletés. – KB-MM, KW-MM...

  • Page 26: Moteurs Multisystème Autorisés

    Montage de l'outil l'outil MultiSystème ». autorisés MultiSystème Utiliser exclusivement des moteurs Démontage des outils MultiSystème MultiSystème livrés par STIHL ou dont montés le montage a été expressément autorisé par STIHL ! L'utilisation de cet outil MultiSystème est AVERTISSEMENT autorisée exclusivement avec le moteur MultiSystème STIHL MM 56.
  • Page 27 ; Montage du réducteur Démontage du capot protecteur AVERTISSEMENT L'outil de balayage KB-MM ne doit être utilisé qu'avec le capot protecteur montré sur l'illustration, et avec les glisser le réducteur (2) sur le tube – élargisseurs de capot protecteur montés à...
  • Page 28 (1) destiné à empêcher plat ; l'enroulement des saletés ; monter l'autre brosse en procédant de la même manière. AVERTISSEMENT Desserrer les vis de serrage du Toujours monter les deux brosses ! réducteur ; faire tourner le réducteur de 180° ; KB-MM, KW-MM...

  • Page 29: Mise En Route / Arrêt Du Moteur

    Les élargisseurs de capot protecteur ne peuvent être montés que sur le grand poser la machine sur le sol, dans capot protecteur, voir « Principales une position sûre : l'outil de travail pièces »). ne doit toucher ni le sol, ni un objet KB-MM, KW-MM...

  • Page 30: Rangement

    – de telle sorte que le moteur passe au ralenti. La procédure de mise en route du moteur est décrite en détail dans la Notice d'emploi du moteur MultiSystème. Arrêt du moteur Voir la Notice d'emploi du moteur MultiSystème. KB-MM, KW-MM...

  • Page 31: Principales Pièces

    Élargisseur droit de capot protecteur Capot protecteur Balai brosse Brosse Balai racleur, PowerSweep Rouleau racleur avec ceinture à lamelles Capot protecteur faisant partie de l'équipement livré avec le balai brosse ; livrable comme accessoire optionnel pour le balai racleur, PowerSweep KB-MM, KW-MM...

  • Page 32: Caractéristiques Techniques

    Fait dévier les matériaux et les l'enroulement des saletés débris balayés pour éviter qu'ils KB-MM avec élargisseurs soient dirigés vers la machine et de capot protecteur : 4,2 kg l'utilisateur. KW-MM : 3,9 kg Capot protecteur Grand capot protecteur prévu pour...

  • Page 33: Instructions Pour Les Réparations

    STIHL participent régulièrement à des stages Les produits STIHL ne doivent pas être de perfectionnement et ont à leur jetés à la poubelle. Le produit STIHL, la disposition les informations techniques batterie, les accessoires et leur requises. emballage doivent être mis au Pour les réparations, monter...
  • Page 34 KB-MM, KW-MM...
  • Page 36 0458-486-8221 www.stihl.com *04584868221* 0458-486-8221...
