Zumtobel LM-4UAS Installation

InSTallaTIon LM-4UAS, LM-4UAS (V)

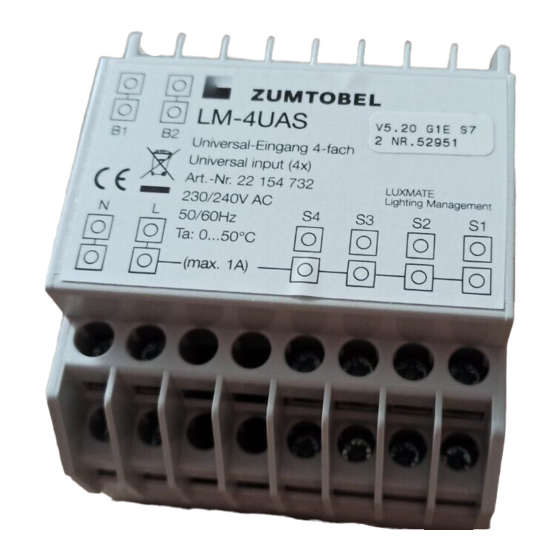

LM-4UAS Art.-Nr. 22 154 732, LM-4UAS (V) Art.-Nr. 22 154 731
Netz/
Mains/
Réseau/
L
Rete/
N
Red/
PE
Net/
Nät
LUXMATE-Bus B1
Bus LUXMATE B2
d
Schalt-/Dimm-Eingang mit 4 unabhängigen Eingängen zum Stimmungsabruf und Dimmen mit
konventionellen Lichttastern
Technische Daten
Nennspannung . . . . . . . . . . . . . 230/240 V AC, 50/60 Hz
zul. Eingangsspannung . . . . . . . 207...264 V AC, 50...60 Hz
Verlustleistung . . . . . . . . . . . . . . < 2 W
Eingänge . . . . . . . . . . . . . . . . . . LUXMATE-Bus, 4 einpolige Eingänge
Adressierung . . . . . . . . . . . . . . . 1 Adresse pro Eingang:
Raumschalter: Raumadresse > 0; Gruppenadresse = 0
Gruppenschalter: Raumadresse > 0; Gruppenadresse > 0
Betriebsart. . . . . . . . . . . . . . . . . COMMON (Alles) bei kurzem Tastendruck
INTENS (Helligkeit) bei langem Tastendruck
Anschlussklemmen . . . . . . . . . . 0,75...2,5 mm
Montage . . . . . . . . . . . . . . . . . . auf Hutschiene 35 mm gemäß EN 50022
Abmessungen . . . . . . . . . . . . . . 4 TE à 17,5 mm, 70 x 90 x 59 mm
Gehäusematerial . . . . . . . . . . . . flammwidriges Polycarbonat; halogenfrei
Gewicht. . . . . . . . . . . . . . . . . . . ca. 200 g
zul. Umgebungstemperatur . . . . 0...50°C
Schutzart. . . . . . . . . . . . . . . . . . IP 20
Sonstiges . . . . . . . . . . . . . . . . . Taster aus 230 V-Standard-Tasterprogramm
Installationshinweise
• Montage in Schaltschränken auf Hutschiene 35 mm gemäß EN 50022.
• Als Busleitung werden zwei verdrillte oder verseilte nicht geschirmte Adern (2 x 0,75 mm
die beiden Bus-Adern dürfen verpolt werden.
• An den Klemmen L und N wird das Netz ungeschaltet angeschlossen.
• Die Phasenlage aller angeschlossenen Eingänge muss identisch sein.
• Die Klemmen unterhalb der Eingänge S1 - S4 sind intern mit der L-Klemme verbunden. Der Strom
durch die interne Verbindung darf 1 A nicht überschreiten.
• Bei Bedarf können mehrere Taster parallel auf einen Eingang verdrahtet werden. Ein Taster darf
keinesfalls auf mehrere Eingänge verdrahtet werden.
Sicherheitshinweise
• Die Installation dieses Gerätes darf nur durch aus gewiesenes Fachpersonal erfolgen.
• Vor dem Arbeiten am Gerät muss die Stromversorgung ausgeschaltet werden.
• Die geltenden Sicherheits- und Unfallverhütungs vorschriften sind zu beachten.
• Die Unterbrechung des Nullleiters im laufenden Betrieb kann zur Zerstörung des Geräts und der
angeschlossenen Betriebsgeräte führen.
www.zumtobel.com
luxmate@zumtobel.com

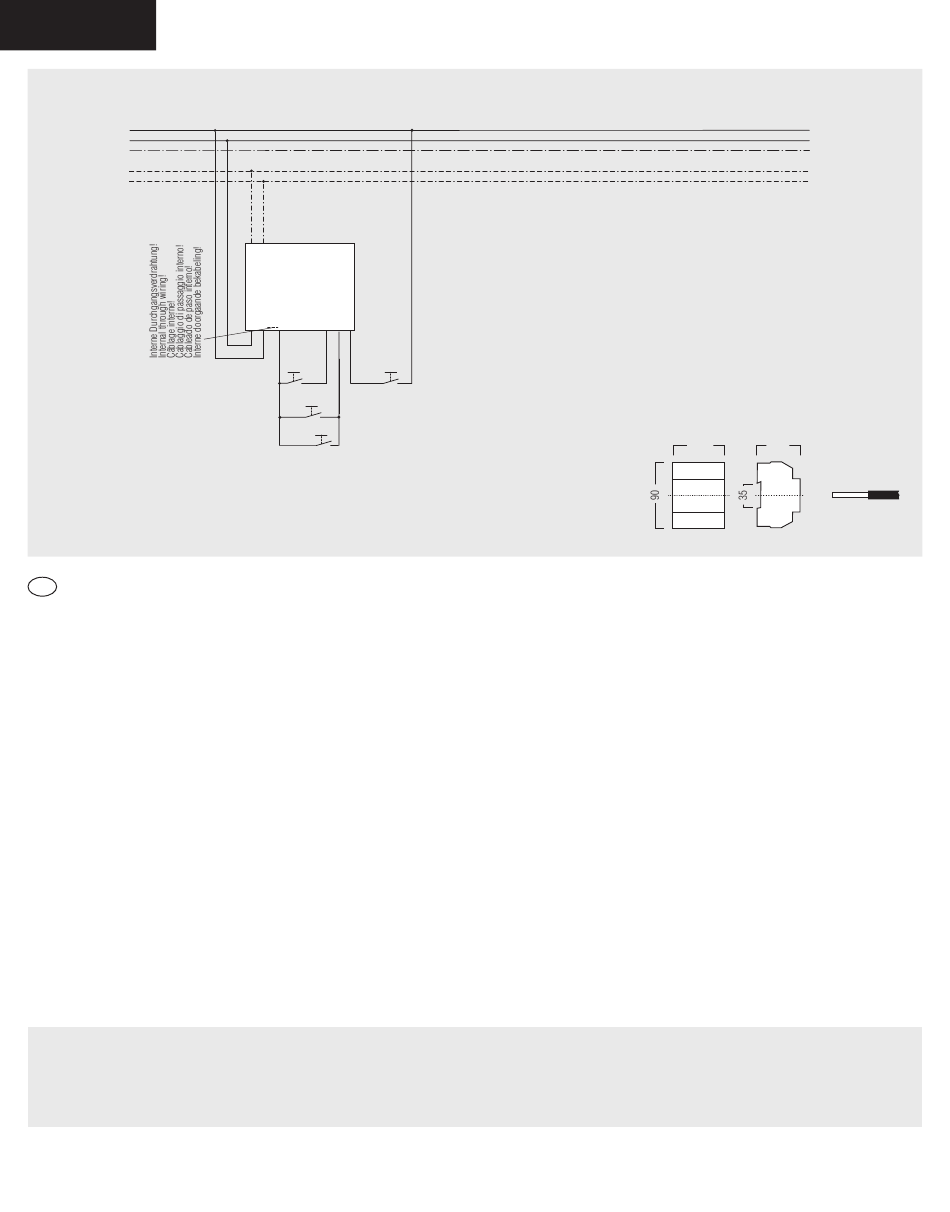

B1 B2
LM-4UAS
N L L S4 S3
S2 S1
Taster oder Schalter
Momentary action switches or Switch
Poussoirs ou Interrupteur
Pulsanti o Interrutore
Pulsadoro Interruptores
Toetsen of Schakelaars,
2
2
• Bei Schaltkontakten mit Glimmlampe darf der Strom über die Glimmlampe nicht über den
Schaltereingang geführt werden → externe Versorgung!.
• Schaltkontakte mit nicht extern versorgter Glimmlampe, RC-Glied und Schaltthyristoren werden vom
LM-4UAS, LM-4UAS (V) nicht eindeutig erkannt und dürfen nicht verwendet werden.
Funktionsweise
LM-4UAS: Bedienung mit Tastern (Standard)
Je nach Adressierung eines Eingangs können alle Leuchten eines Raumes gemeinsam oder eine
Leuchtengruppe bedient werden: Durch kurzen Tastedruck des an einen der vier Eingänge ange-
schlossenen Tasters wird zwischen den Stimmungen z. B. "Abwesend" (Stimmung 0) und "Anwesend"
(Stimmung1) gewechselt (Stimmungswechsel pro Tastendruck), bei langem Tastendruck wird die
gesamte Beleuchtung bzw. eine Leuchtengruppe eines Raumes abwechselnd heller oder dunkler
gedimmt.
LM-4UAS (V): Projektspezifische Konfiguration (Werksauslieferung)
Das LM-4UAS (V) dient zur projektspezifischen Konfiguration. Je nach Anforderung eines Projektes wird
das LM-4UAS (V) im Werk vorkonfiguriert. Die Funktionen weichen vom LM-4UAS (Standard) ab.
Konfigurationshinweise
Alle möglichen Eigenschaften der Eingangsgeräte LM-4UAS und LM-4UAS (V) können durch einen
autorisierten Zumtobel-Servicetechniker vor Ort geändert bzw. projektspezifische Anpassungen durch-
geführt werden.
) verwendet;
Einsatzbereich
Das Gerät darf nur
• für den bestimmungsgemäßen Einsatz verwendet werden,
• fest in trockener und sauberer Umgebung installiert werden und
• so installiert werden, dass ein Zugriff nur mit Werkzeug möglich ist.
230/240 V AC, 50/60 Hz
15 V
70 59
LUXMATE Lighting Management
Text-ID: LM-4UAS, LM-4UAS (V)_IA 100212_PJ ©
