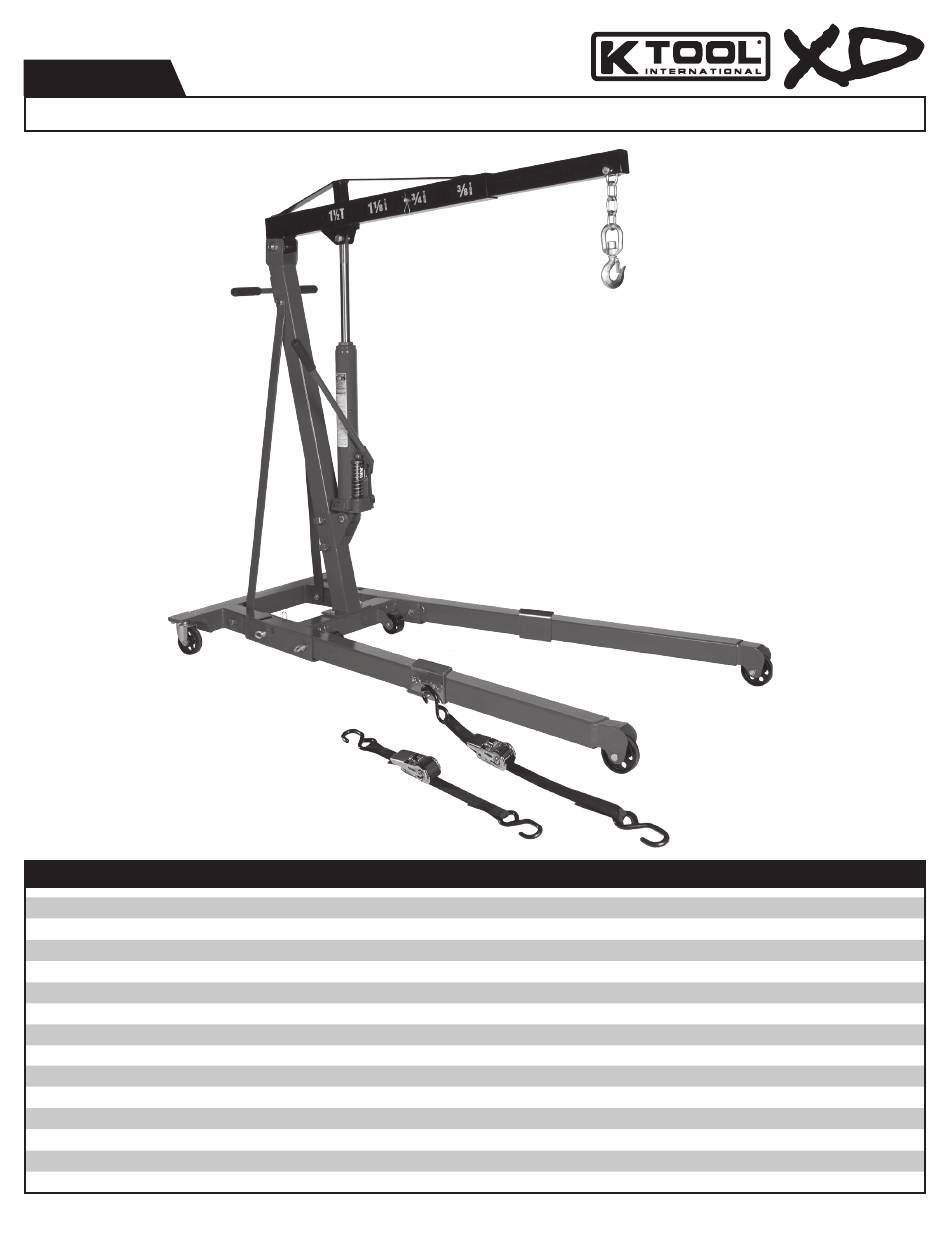

KTI63421

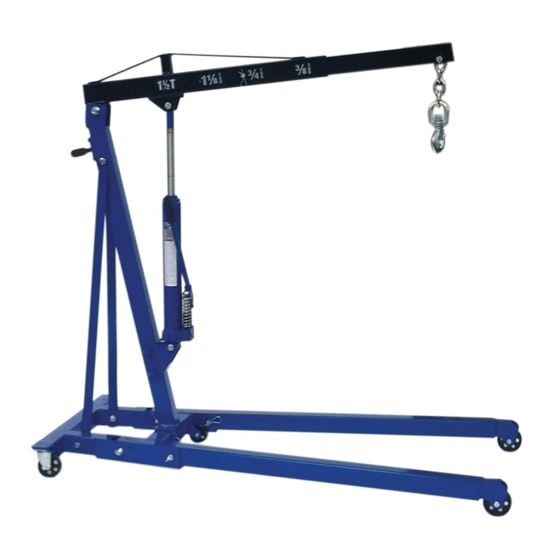

1.5 TON FOLDABLE ENGINE CRANE WITH FAST RISE
OWNERS MANUAL
Boom Capacity ................................................ Pos. 1 @ 750 Lbs................. Pos. 2 @ 1,500 Lbs. .................Pos. 3 @ 2,250 Lbs. ................ Pos. 4 @ 3,000 Lbs.
Max. Boom Ht. ...........................................................96.5" ......................................90.5"........................................ 84.5" ........................................78.5"
Min. Boom Ht. .............................................................. 0" .......................................... 0" ........................................... 5.5" ........................................11.75"
Boom Ext. from End to Ram ....................................... 48" .......................................41.5"..........................................34" .......................................... 27"
Base Dimensions - Open
Width Back ..................................................................................................................................................................................................................................34"
Width Front ...............................................................................................................................................................................................................................35.5"
Length .......................................................................................................................................................................................................................................69.5"
Base Dimensions - Folded
Width Back ..................................................................................................................................................................................................................................34"
Width Front ..................................................................................................................................................................................................................................24"
Depth ........................................................................................................................................................................................................................................21.5"
Power Unit .................................................................................................................... ..............................................................8 Ton Heavy Duty Fast Rise
Shipping Weight (shipped in 2 boxes) .................................................................................................................................................................................216 Lbs.
KTI63421
SPECIFICATIONS
Complies with ASME PASE-2014 Safety Standard
05/01/19
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for K Tool International KTI63421
Summary of Contents for K Tool International KTI63421
- Page 1 KTI63421 1.5 TON FOLDABLE ENGINE CRANE WITH FAST RISE OWNERS MANUAL SPECIFICATIONS Boom Capacity ..........Pos. 1 @ 750 Lbs....Pos. 2 @ 1,500 Lbs....Pos. 3 @ 2,250 Lbs....Pos. 4 @ 3,000 Lbs. Max. Boom Ht............96.5" ........90.5"........84.5" ........78.5"...
-
Page 2: Warning Information
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. KTI63421 05/01/19... -
Page 3: Setup Instructions
Use balancers, levelers, slings, chains or any combination thereof (which are capable of sustaining the load) around the load before using the crane's hook to lift the load. Make sure the complete setup is secure before lifting. KTI63421 05/01/19... -
Page 4: Preventative Maintenance
POSSIBLE CAUSE: Jack's reservoir has too much fluid. ACTION: Place jack in its upright position. Retract the ram. Remove the reservoir fill plug. Allow oil to drain out of fill plug until oil level is at bottom level of hole. Reinstall fill plug. KTI63421 05/01/19... - Page 5 INTERNATIONAL PROFESSIONAL LIFTING EQUIPMENT. ALL OTHER WARRANTIES, INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE EXCLUDED. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. KTI63421 05/01/19...
- Page 6 KTI63421 1.5 TON FOLDABLE ENGINE CRANE WITH FAST RISE PARTS BREAKDOWN 21 20 REF. # PART # DESCRIPTION QTY. REF. # PART # DESCRIPTION QTY. KTP6342101 Base Frame KTP6342117 Upright Mast Nut (M14) Bolt (M16 x 100) Washer (14) KTP6342119...
-
Page 7: Especificaciones
KTI63421 GRÚA PARA MOTOR PLEGABLE DE ELEVACIÓN RÁPIDA DE 1.5 TONELADA MANUAL DEL PROPIETARIO ESPECIFICACIONES Capacidad de la pluma ......... Pos. 1 @ 750 Libras ..Pos. 2 @ 1,500 Libras ..Pos. 3 @ 2,250 Libras ..Pos. 4 @ 3,000 Libras Altura máx. -
Page 8: Información De Advertencia
Hacer caso omiso, al no leer este manual detenidamente y de forma completa, y no comprender sus INSTRUCCIONES DE OPEARACIÓN, ADVERTENCIAS DE SEGURIDAD, INSTRUCCIONES DE MANTENIMIENTO y cumplir con ellas, y desatender los MÉTODOS PARA EVITAR LAS SITUACIONES PELIGROSAS podría ocasionar accidentes, resultando en lesiones personales serias o fatales y/o daños a la propiedad. KTI63421 05/01/19... -
Page 9: Instrucciones De Montaje
El conjunto de gancho y cadena de la grúa debe ser ajustado a la longitud correcta y sujetado al extremo de la pluma con el fin de prevenir que el gancho se atrape con la pluma al momento de realizar el trabajo de levantamiento. KTI63421 05/01/19... - Page 10 Use el aceite hidráulico de gato, un aceite ligero par turbinas, el aceite AW ISO 32 de Chevron ó Unocal Unax AW 150. KTI63421 05/01/19...
-
Page 11: Diagnóstico De Averías
PROFESIONAL DE K-TOOL INTERNATIONAL. TODAS LAS DEMÁS GARANTÍAS, PARA INCLUIR CUALQUIER GARANTÍA IMPLICADA O MERCANTIBILIDAD O APTITUD PARA CUALQUIER DESTINO PARTICULAR, SON EXCLUÍDAS. ESTA GARANTÍA LE BRINDA UNOS DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÁ TAMBIÉN CONTAR CON OTROS DERECHOS LOS CUALES VARÍAN DE ESTADO A ESTADO. KTI63421 05/01/19... -
Page 12: Spécifications
KTI63421 GRUE DE MOTEUR PLIABLE À LEVAGE RAPIDE DE 1,5 TONNES GUIDE DU PROPRIÉTAIRE SPÉCIFICATIONS Capacité de la fièche ........Pos. 1 @ 750 Libres ..Pos. 2 @ 1 500 Libres ..Pos. 3 @ 2 250 Libres ..Pos. 4 @ 3 000 Libres Hauteur max. - Page 13 Le manquement de lire ce manuel complètement et avec attention et l’incompréhension des CONSIGNES D'UTILISATION, AVERTISSEMENTS DE SÉCURITÉ, INSTRUCTIONS D'ENTRETIEN et de se conformer à elles, et en négligeant les MÉTHODES POUR ÉVITER DES SITUATIONS DANGEREUSES peut causer des accidents ayant comme conséquence des blessures sérieuses ou mortelles et/ou des dégâts matériels KTI63421 05/01/19...
-
Page 14: Directives D'utilisation
à la flèche à l’aide du matériel de fixation fourni afin d’éviter tout relâchement durant l’utilisation. c. Le crochet et la chaîne doivent être ajustés à une longueur adéquate et bien fixés à l’extrémité de la rallonge afin d’éviter que le crochet ne soit coincé contre la flèche lors de la levée. KTI63421 05/01/19... -
Page 15: Entretien Préventif
ACTION : Purger l’air du système hydraulique en suivant les étapes « a » à « d » décrites dans la section DIRECTIVES INSTALLATION du présent manuel. CAUSE : La soupape de relâchement ne fonctionne pas correctement. ACTION : Communiquer avec le détaillant. KTI63421 05/01/19... - Page 16 PROFESSIONNEL K-TOOL INTERNATIONAL. TOUTES LES AUTRES GARANTIES, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT EXCLUES. CETTE GARANTIE VOUS DONNE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AUSSI AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT (OU D'UNE PROVINCE) À L'AUTRE. KTI63421 05/01/19...
- Page 17 EAGLE SERVICE COMPANY • 2224 LEE ST. • ALEXANDRIA, LA 71301 • (318) 445-6140 MAINE B & M HYDRAULIC JACK REPAIR • 576 MAIN ST. • MADAWASKA, ME 04756 • (207) 728-6713 MARYLAND HYDRAULIC SERVICE, INC • 3304 BARCLAY ST. • BALTIMORE, MD 21218 • (410) 467-9459 KTI63421 05/01/19...
- Page 18 KARN REPAIR SERVICE • 1800 N.W. 169TH PLACE, STE. D300 • BEAVERTON, OR 97006 • (503) 690-9500 PENNSYLVANIA HYDRAULIC IND. SUPPLY • HOLLY & MADISON AVE. BLDG #1 • CLIFTON HEIGHTS, PA 19018 • (610) 284-2100 HUMPHREY'S HYDRAULICS • 2214 HUCKLEBERRY RD. • ALLENTOWN, PA 18104 • (610) 435-9287 KTI63421 05/01/19...
- Page 19 INSTRUMENT SALES & SERVICE • 6059 DE MAISONNEUVE BLVD. • W. MONTREAL, QC H4A 3R8 • (514) 481-8111 MINI HYDRAULIQUE INC. • 2732 RUE DE LA FAUNE • QUEBEC, QC G3E 1H4 • (418) 843-6177 MR. TANGUAY & FILS • 1110 CROISSIANT CLAIRE • LACHINE, QUEBEC H8S 1A1 • (514) 933-8073 OR (514) 639-8825 KTI63421 05/01/19...
