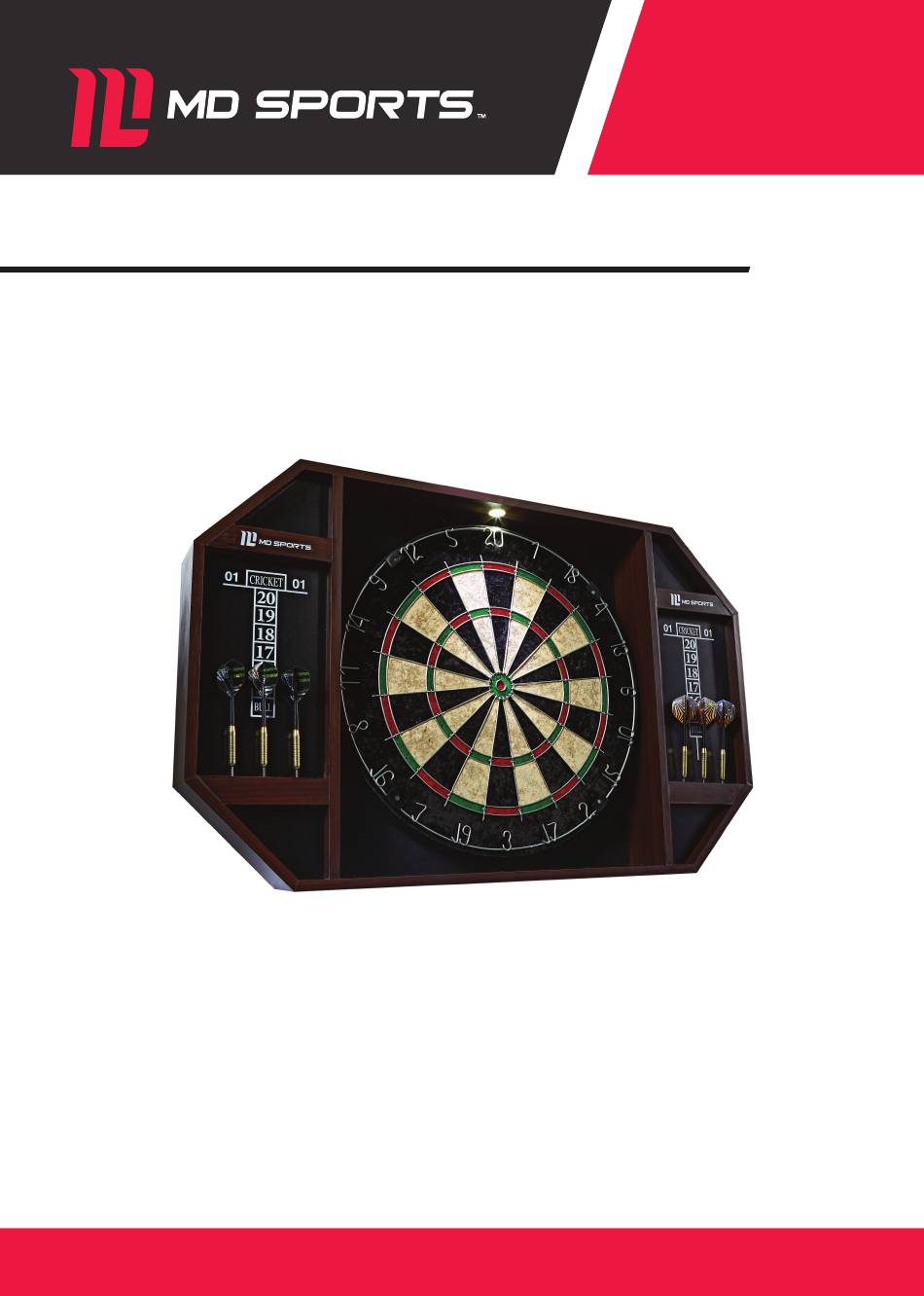

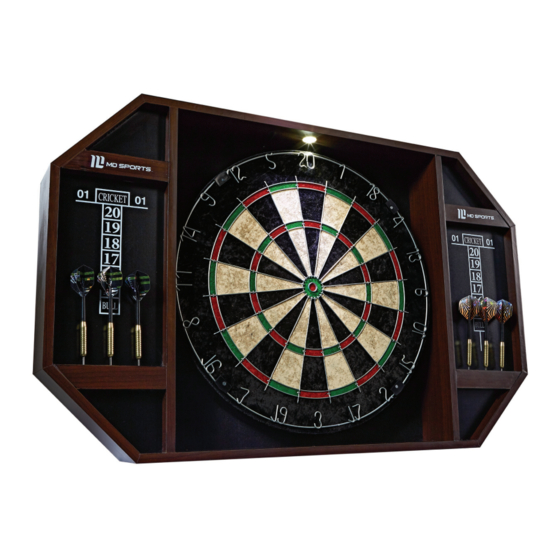

- Page 1 MODEL/MODELO DRB100_198M WM.COM Assembly Instructions Instrucciones De Ensamblaje www.medalsports.com...
- Page 2 English Español TOOLS REQUIRED HERRAMIENTAS NECESARIAS Phillips Screwdriver - Not Included Destornillador Phillips - No incluido Standard (Flat Head - Not Included Destornillador de - No incluido Screwdriver) Cabeza Plana Allen Key - Included Llave Allen - Incluido Power Tools: Set to Low Torque Herramientas eléctricas: Bajo par RECOMMENDED RECOMENDADO...
-
Page 3: Parts Identifier
English Español PARTS IDENTIFIER IDENTIFICADOR DE PIEZAS PART NUMBER FIG NUMBER FOR FIG. 1 NÚMERO DE PIEZA NÚMERO DE FIG PART PIEZA QUANTITY CANTIDAD PART NAME NOMBRE DE PIEZA Cabinet Gabinete FOR FIG. 6 FOR FIG. 1 FOR FIG. 6 FOR FIG. -
Page 4: Before Assembly
English Español HARDWARE HARDWARE FOR FIG. 1 FOR FIG. 1 FOR FIG. 1 FOR FIG. 5 M4x12mm Bolt Cerrojo M4x12mm M4 Nut Tuerca M4 M4 Washer Arandela M4 Screw Anchor Tornillo Ancho FOR FIG. 6 FOR FIG. 5 FOR FIG. 2 FOR FIG. - Page 5 English Español ASSEMBLY MONTA FIG. 1 FIG. 2 DRB100_198M (Continued on the next page.) (Continúe en la siguiente página.) www.medalsports.com...
-
Page 6: Montaje
English Español ASSEMBLY MONTAJE FIG. 3 FIG. 4 Note: Attach the EVA Stickers (6) to the proper position. / Nota: Coloque las EVA Pegatinas (6) a la posición apropiada. DRB100_198M (Continued on the next page.) (Continúe en la siguiente página.) www.medalsports.com... - Page 7 English Español ASSEMBLY MONTAJE FIG. 5 Wall / Pared SIDE VIEW / VISTA LATERAL Note: Leave 5 mm distance between 199.8cm the wall and backside of the cabinet. (78.66 in) / Nota: Deje 5 mm de distancia entre la pared y la parte trasera del armario.
- Page 8 English Español ASSEMBLY MONTAJE FIG. 6 Note: Leave 5 mm from the dartboard to hang on Mounting Bracket (3) later. / Nota: Deje 5 mm desde la diana para colgarla luego en el Soporte Montaje (3). SIDE VIEW / VISTA LATERAL FIG.
- Page 9 English Español ASSEMBLY MONTAJE FIG. 8 DRY ERASE MARKER MARCADOR DE BORRAR SECO WRITE SHAKE PUSH RECAP / ESCRIBIR / AGITAR / EMPUJAR / VOLVER A TAPAR Please shake before use. Agite antes de usar. Please use soft cloth to wipe out the dry erase marks. Use un paño suave para borrar las marcas en seco.
- Page 10 English Español ASSEMBLY MONTAJE From floor to center of bullseye. / Desde el suelo al centro de diana. 1.73M (68.125 IN) Floor / Suelo Toe Line / Línea del dedo de pie 2.37M (93.25 IN) Throwing line / Línea de lanzamiento INSTALL BATTERIES INSTALACIÓN DE LAS PILAS Battery Box: Remove the battery cover and insert 3 “AAA”...
- Page 11 English Español POPULAR DART GAMES JUEGOS DE DARDOS POPULAR 301-901 301-901 This popular tournament and pub game is played by Este torneo popular y juego de pub se juega restando subtracting each dart from the starting number (301) until cada dardo desde el número inicial (301) hasta que el the player reaches exactly 0 (zero).
