Škoda Octavia lim., combi 96-10
BTZ 21-04B
BTZ 21-04A
1650 kg
70 kg
[max. kg] x
D
[kN] = ------------------------------------------------------------ x ----------
[max. kg] +
4x M10 x 35
4x M12 x 40
1x M12 x 90
1x M12 x 100
e27 00*0110
e27 00*0109
M4 = 3 Nm (8.8)
M5 = 6 Nm (8.8)
D =8,97 kN
M6 = 10 Nm (8.8)
M8 = 24 Nm (8.8)
M10 = 47 Nm (8.8)
M12 = 80 Nm (8.8)
M14 = 125 Nm (8.8)
[max. kg]
9,81
M16 = 193 Nm (8.8)
M12 = 111 Nm (10.9)
M16 = 271 Nm (10.9)
[max. kg]
1000
4x M12
Košuličova 2
619 00 Brno
ČESKÁ REPUBLIKA
tel., fax: +420 543 252 024
0 km
+
300 km
DIN 128
DIN 125A
4x 11 (DIN 440)
4x 10,2 (DIN 128)
6x 12,2 (DIN 128)
DIN 440
7x 13 (DIN 125A)
DIN 434
ČSN
02 1729
360 701
360 702
HOOK CZ s.r.o.
www.hook-tz.cz
Advertisement
Related Manuals for Hook 360 701
Summary of Contents for Hook 360 701

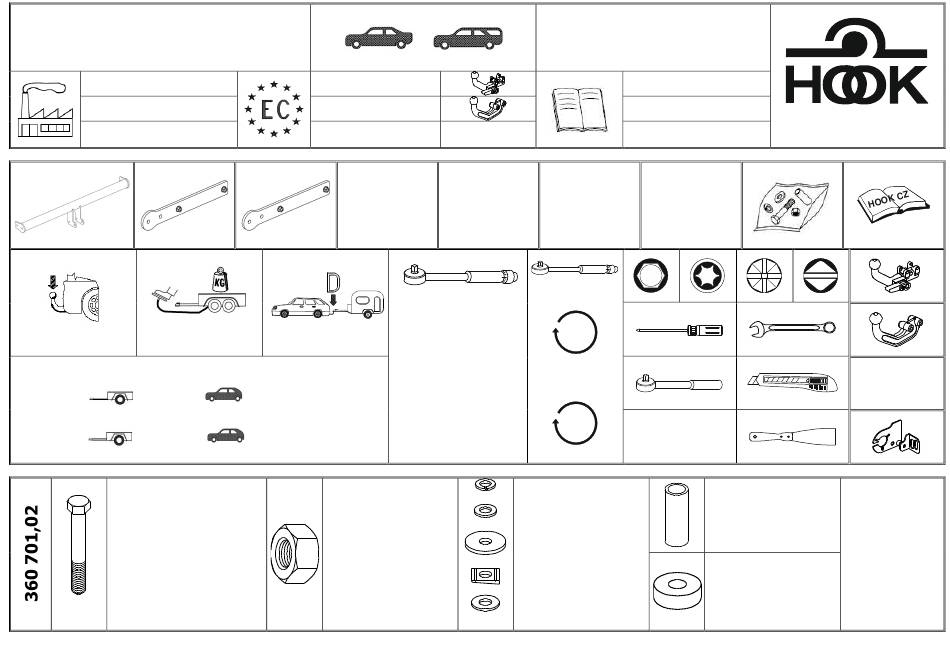

- Page 1 Košuličova 2 619 00 Brno Škoda Octavia lim., combi 96-10 ČESKÁ REPUBLIKA tel., fax: +420 543 252 024 e27 00*0110 BTZ 21-04B 360 701 e27 00*0109 BTZ 21-04A 360 702 HOOK CZ s.r.o. www.hook-tz.cz 0 km M4 = 3 Nm (8.8) M5 = 6 Nm (8.8)
