Renault Mégane III HB 08->
Renault Scénic III 09->
BTZ 08-34B
BTZ 08-34A
BTZ 08-34C
1400Kg
75Kg
[max. kg] x
D
[kN] = ------------------------------------------------------------ x ----------
[max. kg] +
5x M10 x 40
1x M12 x 90
1xM12 x 100
E27 00*0304
M4 = 3 Nm (8.8)
M5 = 6 Nm (8.8)
D =8,80kN
M6 = 10 Nm (8.8)
M8 = 24 Nm (8.8)
M10 = 47 Nm (8.8)
M12 = 80 Nm (8.8)
M14 = 125 Nm (8.8)
[max. kg]
9,81
M16 = 193 Nm (8.8)
M12 = 111 Nm (10.9)
M16 = 271 Nm (10.9)
[max. kg]
1000
2x M12
Košuličova 2
619 00 Brno
ČESKÁ REPUBLIKA
tel., fax: +420 543 252 024
0 km
+
300 km
DIN 128
5x 11 (DIN 440)
DIN 125A
5x 10,2 (DIN 128)
2x 12,2 (DIN 128)
DIN 440
1x 13 (DIN 125A)
DIN 434
ČSN
02 1729
321 103
HOOK CZ s.r.o.
321 104
www.hook-tz.cz
321 105
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hook 321 103
Summary of Contents for Hook 321 103

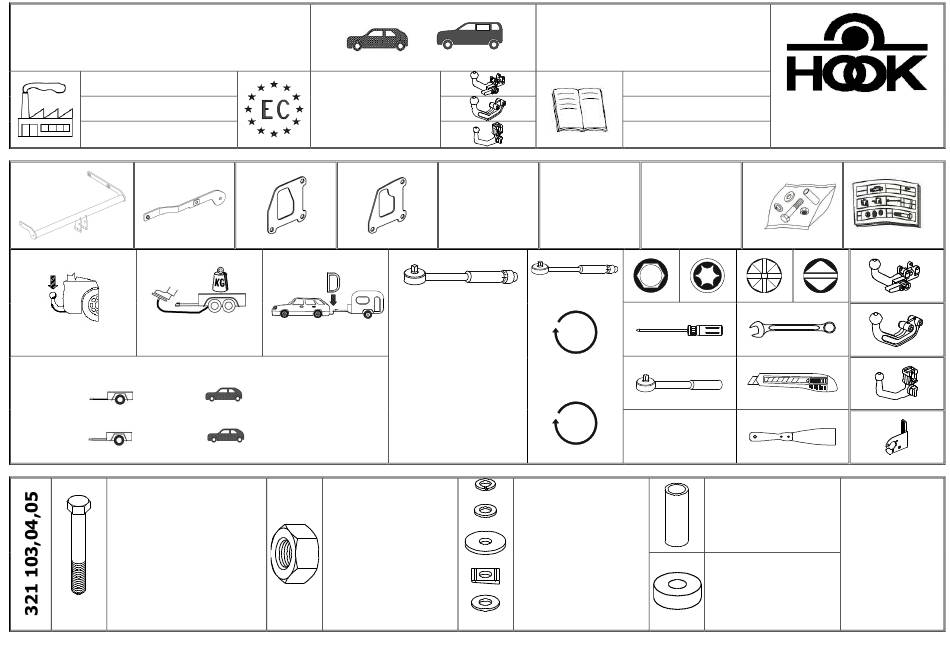

- Page 1 Košuličova 2 Renault Mégane III HB 08-> 619 00 Brno Renault Scénic III 09-> ČESKÁ REPUBLIKA tel., fax: +420 543 252 024 BTZ 08-34B 321 103 HOOK CZ s.r.o. BTZ 08-34A 321 104 E27 00*0304 www.hook-tz.cz BTZ 08-34C 321 105 0 km M4 = 3 Nm (8.8)
- Page 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richline 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
- Page 4 Verbindungseinrichtung durch einen Verkehrsunfall (verursacht durch eigenes Zugfahrzeug, Anhänger oder andere Fahrzeuge) beschädigt wurde, außer bei einem Unfall wo es belegbar ist, dass es durch die eigene Verbindungseinrichtung verursacht wurde. Weiter verfällt die Garantie im Falle, dass eine Änderung an der Verbindungseinrichtung ausserhalb der Firma HOOK CZ vorgenommen wurde.
- Page 5 (SK) (CZ) PREVÁDZKA A ÚDRŽBA PROVOZ A ÚDRŽBA • Hodnotu celkového zaťaženia vozidla je potrebné znížiť o celkovou hmotnosť ťažného zariadenia. • Hodnotu celkového zatížení vozidla je nutno snížit o celkovou hmotnost tažného zařízení. • Ťažné zariadenie môže byť použité len k ťahaniu prívesov so zodpovedajúcim spojovacím zariadením. •...
- Page 6 MÉGANE HB III SCÉNIC III LS+RS MÉGANE HB III...
- Page 7 LS+RS LS+RS SCÉNIC III LS+RS LS+RS MÉGANE HB III MÉGANE HB III...
- Page 8 LS+RS LS+RS SCÉNIC III SCÉNIC III SCÉNIC III MÉGANE HB III...
- Page 9 LS+RS SCÉNIC III...
- Page 10 LS+RS...
- Page 11 M10x40...
- Page 12 2x M10x40 2x M10x40 MÉGANE HB III...
- Page 13 SCÉNIC III MÉGANE HB III LS+RS SCÉNIC III 1x M12x90 1x M12x100...
- Page 14 3x M12x25 1x M12x30 Datum prodeje: Prodejní organizace: HOOK CZ s.r.o. Košuličova 2 619 00 Brno Czech Republic tel: +420 543 252 024 version 21042016 ©...
