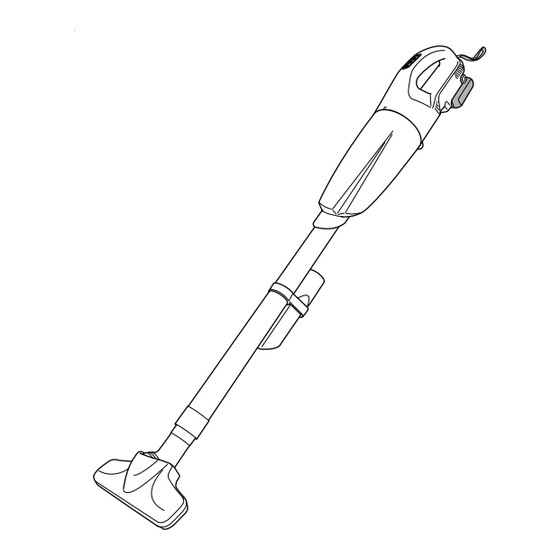

  • Page 1 Cordless Cleaner 充电式吸尘器 充電式吸塵器 R 12DA Keep for future reference 保留备用 保留備用 Handling instructions 使用说明书 使用說明書...

  • Page 2: Table Of Contents

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ..........2 CAUTION ON LITHIUM-ION BATTERY ............5 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......6 PRECAUTIONS FOR CORDLESS CLEANER ..........7 SYMBOLS ......................8 SPECIFICATIONS ..................8 STANDARD ACCESSORIES .................9 APPLICATIONS ....................9 BATTERY REMOVAL / INSTALLATION ............10 CHARGING ....................10 PRIOR TO OPERATION ................13 THE SWITCH PANEL ...................15 ABOUT REMAINING BATTERY INDICATOR (BSL1240M ONLY) ....16 HOW TO USE ....................17...
  • Page 3 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 4 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

  • Page 5: Caution On Lithium-Ion Battery

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.

  • Page 6: Regarding Lithium-Ion Battery Transportation

    English 11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use. 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi...

  • Page 7: Precautions For Cordless Cleaner

    English PRECAUTIONS FOR CORDLESS CLEANER Always charge the battery at a temperature of 0°C – 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature higher than 40°C. The most suitable temperature for charging is that of 20°C –...

  • Page 8: Symbols

    English 15. When you drop or bump the appliance accidentally, check for breakage, crack, or deformation in the appliance. Breakage, crack or deformation may cause injuries. 16. When the appliance is out of condition or emits abnormal sound during use, immediately turn off...

  • Page 9: Standard Accessories

    English Charger Model UC12SL Charging voltage 10.8 V – 12 V Peak Weight 0.35 kg STANDARD ACCESSORIES R12DA have three types which are designated as LS, ES and NN. For their respective accessories, see the Table below. Table 1 R12DA R12DA R12DA (LS)

  • Page 10: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Ventilation holes Hold the handle tightly and push the battery latches to remove the battery (see Fig. 3, 4). Battery cover CAUTION Never short-circuit the battery. Terminals Battery Latch Battery installation Fig. 3 Insert the battery while observing its polarities (see Fig.
  • Page 11 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does Before not light for 0.5 seconds. (off for Blinks charging 0.5 seconds) While Lights continuously Lights charging Lights for 0.5 seconds. Does Charging not light for 0.5 seconds. (off for Blinks Pilot lamp complete...
  • Page 12 English NOTE The recharging time may vary according to the ambient temperature. In addition, the charge time becomes signifi cantly long in a low temperature environment, but this is not abnormal. Disconnect the charger’s power cord from the receptacle. Hold the charger fi rmly and pull out the battery. NOTE Be sure to pull out the battery from the charger after use, and then keep it.

  • Page 13: Prior To Operation

    English PRIOR TO OPERATION Setting up and checking the work environment Check if the work environment is suitable by following the precautions. Mounting and dismounting the fi lter and pre fi lter Before using the appliance, check that the fi lter is securely mounted. (1) Remove the dust case (Fig.
  • Page 14 English (4) Install the fi lter (Fig. 9) Fit the fi lter over the fi lter holder. (5) Install the pre-fi lter (Fig. 10) When installing the pre fi lter, press the housing on with the projections in a horizontal position.

  • Page 15: The Switch Panel

    English THE SWITCH PANEL CAUTION Do not subject the switch panel to shock or damage. Switch operation (Fig. 12) The vacuum of the appliance can be switched between three stages of operation, depending on your need. When the power is off , pressing the 3 (HIGH) button or the 2/1 (MID/LOW) button will switch the appliance on.

  • Page 16: About Remaining Battery Indicator (Bsl1240M Only)

    English ABOUT REMAINING BATTERY INDICATOR (BSL1240M ONLY) You can check the battery’s remaining capacity by Remaining battery Remaining battery pressing the remaining battery indicator switch to light indicator lamp indicator switch the indicator lamp. (Fig. 14, Table 5) The indicator will shut off approximately 3 seconds after the remaining battery indicator switch is pressed.

  • Page 17: How To Use

    English HOW TO USE WARNING To prevent accidents when installing or removing the rechargeable battery, make sure that the appliance is switched off . CAUTION ○ Make sure that the rechargeable battery is properly installed. If not properly installed, the battery may fall out, causing injury. ○...

  • Page 18: Emptying The Dust Case

    English Switch Switch on the appliance (Fig. 19) Press the button for the mode you wish to operate. Fig. 19 EMPTYING THE DUST CASE CAUTION ○ To prevent accidents, make sure the power is switched off and remove the rechargeable Remove battery from the appliance.

  • Page 19: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION CAUTION Be sure to turned off the switch and remove the battery before maintenance and inspection. Cleaning the fi lter CAUTION ○ Do not wash the fi lter in a washing machine. ○ Do not wash the fi lter in hot water or dry it by fi re. If the vacuuming effi...
  • Page 20 English Inspection of terminals (tool and battery) Check to make sure that swarf and dust have not collected on the terminals. On occasion check prior, during and after operation. CAUTION Remove any swarf or dust which may have collected on the terminals. Failure to do so may result in malfunction.

  • Page 21: Troubleshooting

    TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy Tool doesn’t run...

  • Page 22: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL1215 BSL1240M UC12SL 10.8 V - 12 V Peak 10.8 V - 12 V Peak Part Number: 374778 Battery Charger...

  • Page 23: 电动工具通用安全警告

    中文 目次 电动工具通用安全警告......23 作业之前............34 锂离子电池使用注意事项.......25 开关面板............36 锂离子电池运输...........27 剩余电池电量指示灯 充电式吸尘器的使用注意事项.....27 ( 仅限 BSL1240M) ........37 符号..............28 使用方法............38 规格..............29 清空集尘盒.............39 标准附件............30 维护和检查.............40 用途..............30 故障排除............42 电池的拆卸／安装法.........31 选择附件............43 充电..............31 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。...
  • Page 24 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 ( ＲＣＤ )。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使...

  • Page 25: 锂离子电池使用注意事项

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！...
  • Page 26 中文 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11.

  • Page 27: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 输出功率 告知运输公司，包装内包含一个锂离子电池，告知该 公司其功率输出并且要按照运输公司的指引安排运 2 至 3 位数 输。 ● 功率输出超过 100 Wh 的锂离子电池被视作危险 物品运输分类并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入国的 BSL1240M BSL1215 规章和条例。 图 2 充电式吸尘器的使用注意事项 1. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ～ 25℃。 2. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。 切勿将电池充电超过...
  • Page 28 中文 11. 使用前请正确装入过滤器。请勿在未装上过滤器或装在错误位置上的情况下 使用本产品，也勿使用撕裂的过滤器，否则可能会造成马达烧坏等问题。 12. 本产品用于室内。请勿在雨中使用。请远离水或油。 否则可能导致故障，因为本产品不防水。 13. 请勿在吸入口或排气口被堵住的情况下使用本产品，否则马达温度可能会异 常升高，造成零件变形或马达烧坏等问题。 14. 请勿在吸入口被堵住的情况下操作本产品。 否则马达可能会烧坏，造成零件变形或马达故障。 15. 当不小心把本产品掉在地上或碰撞本产品后，请检查本产品是否损坏、破裂 或变形。损坏、破裂或变形可能会造成受伤。 16. 如果在使用本产品时出现异常或发出异常声音，请立即关闭开关并让当地零 售商或授权维修代理商修理。如果在未修理的情况下继续使用，可能会造成 受伤。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 直流电 读使用说明书 额定电压 警告...
  • Page 29 中文 规格 电动工具 型式 R12DA 电压 10.8 V - 12 V 最大 马达 DC 马达 高 约 25 分钟 约 10 分钟 中 约 43 分钟 约 17 分钟 连续工作时间 低 约 65 分钟 约 25 分钟 电池 ( 使用 BSL1240M 时 ) ( 使用...

  • Page 30: 标准附件

    中文 标准附件 R12DA 分为 LS 型、ES 型和 NN 型 3 种类型。各型号的附件请参见以下列表。 表 1 R12DA R12DA R12DA (LS) (ES) (NN) 充电器（UC12SL） 电池（BSL1240M） 电池（BSL1215） 电池盖 地面吸嘴 缝隙吸嘴 延长管 （包含吸嘴座） 吸嘴座 标准附件可能不预先通告而已予更改。 用途 ○ 干燥表面的轻负荷吸尘...

  • Page 31: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 通风孔 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电 电池盖 池 ( 参照图 3 和图 4)。 端子 注意！ 电池 插销 切勿使电池短路。 图 3 2. 电池的安装法 插入电池时请注意极性 ( 参照图 4)。 把手 插销 按 电池 拉出 图 4 充电 使用电动工具之前，按下述方法将 电池 电池 电池进行充电。 1. 将充电器的电源线连接到插座。 BSL1215 充电器的插头接上插座时，信号...
  • Page 32 中文 (1) 指示灯显示 如表 2 所示，根据充电器或电池的状态，信号灯会有不同的指示。 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 0.5 秒钟（熄灭 0.5 秒钟） 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 指示灯 充电完成 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （红色） 点亮 1 秒钟，不点亮 电池过热。无法充 过热而等待 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （电池冷却后开始进...
  • Page 33 中文 5. 拿住充电器，并取出电池。 注 : 使用后请务必从充电器取出电池，然后妥善收藏。 关于新电池等的放电 因新的和长期未使用的电池内部的化学物质无活性，故第一次和第二次使用 时其放电能力可能较低。这是暂时现象，这种电池充电 2 - 3 次后即可恢复 其充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部 化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行 充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟（熄灭 0.5 秒钟） 。 在此情况下，先让电池冷却下来，然后再充电。 ○ 信号灯呈红色快速闪烁 ( 闪烁间隔为 0.2 秒钟 ) 时，请检查充电器的电池连 接器内是否有异物并加以清除。若没有异物，则可能是电池或充电器发生了...

  • Page 34: 作业之前

    中文 作业之前 1. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 2. 安装和拆卸过滤器和预过滤器 使用本产品前，请检查过滤器是否妥善安装。 (1) 取下集尘盒 ( 图 6) 从吸入口查看集尘盒，将其逆时针旋转约 120 度，对准集尘盒和机壳上 的凸痕，然后取下。 (2) 取下预过滤器。( 图 7) 顺时针旋转预过滤器，将其从机壳处取下。 (3) 检查过滤器 ( 图 8) 取下预过滤器后，检查是否已安装过滤器。 检查过滤器的边缘是否露出。 注 ： 若过滤器安装不当，可能会使灰尘或污垢进入风机，导致发生故障或损坏。 对准凸痕 握住这里 预过滤器 取下 机壳 过滤器 1 顺时针旋转 吸入口...
  • Page 35 中文 (4) 安装过滤器 ( 图 9) 将过滤器安装在过滤器支架外。 (5) 安装预过滤器 ( 图 10) 安装预过滤器时， 沿水平方向用力按压机壳的突起处。 然后旋转预过滤器， 直到两个突起处固定在机壳的凹槽中。 (6) 安装集尘盒 ( 图 11) 将集尘盒安装在机壳上， 对准两处凸痕。 然后顺时针旋转集尘盒约 120 度。 凸痕 预过滤器突起 过滤器支架 1 对准凸痕 过滤器 预过滤器 机壳 过滤器 集尘盒 1 推进 2 旋转使之紧固 过滤器已打开...

  • Page 36: 开关面板

    中文 开关面板 注意 ! 请勿撞击或损坏开关面板。 1. 开关操作 ( 图 12) 开关面板 可根据需要，在 3 档间任选切换吸尘操作。 指示灯 电源关闭时，按下“3” ( 高 ) 按钮或“2 ／ 1” 高模式 ( 中 ／ 低 ) 按 钮 将 启 动 设 备。 按 下“2 ／ 1” 中／低模式 ( 中／低...

  • Page 37: 剩余电池电量指示灯（仅限 Bsl1240M

    中文 剩余电池电量指示灯（仅限 BSL1240M） 可以按下剩余电池电量指示灯开关点亮指示灯， 剩余电池电量 剩余电池电 查看电池的剩余电量。 （图 14，表 5） 指示灯开关 量指示灯 按住剩余电池电量指示灯开关约 3 秒后，指示灯 将熄灭。 环境温度和电池状态可能会对剩余电池电量产生 轻微的影响， 因此， 建议您仅将指示灯作为参考。 开关面板 此外，电动工具或充电器上的剩余电池电量指示 灯可能有所不同。 图 14 表 5 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为 50% － 75% 点亮 ； 电池剩余电量为...

  • Page 38: 使用方法

    中文 使用方法 警告！ 装卸充电电池时，为了防止事故，请关闭本产品的开关。 注意 ! ○ 确认已正确装入充电电池。否则电池可能会掉出，造成受伤。 ○ 确保使用本产品时已安装过滤器和预过滤器。否则可能导致人员受伤或设备 故障。 1. 检查过滤器 ( 图 15) 集尘盒 检查是否已安装过滤器。 2. 安装吸嘴 ( 图 16) 预过滤器 通过操作，将吸嘴插入产品的吸入口。不安装 吸嘴也可使用本产品。 注 ： 安装吸嘴或延长管时，按照箭头指示的方向插 过滤器 图 15 入。( 图 17) 拆下时，按照箭头指示的方向扭转。 按照相反的方向扭转将导致集尘盒与机壳分离。 延长管 吸嘴和延长管 拆下 吸嘴...

  • Page 39: 清空集尘盒

    中文 4. 启动本产品 ( 图 19) 开关 根据需要按下模式按钮。 图 19 清空集尘盒 注意 ! ○ 为了防止事故，请务必关闭电源，并从本产品 中取出充电电池。 取下 ○ 请勿让集尘盒受到强烈冲击，否则会造成变形 机壳 或损坏。 ○ 请经常清空集尘盒，并保持本产品和过滤器等 的清洁，否则可能会降低吸尘效率或造成马达 的故障或发出异味。 集尘盒 1. 旋转集尘盒，将其从机壳取下。 ( 图 20) 将吸入口朝下 注 ： 集尘盒 取下集尘盒时，将吸入口朝下，倒出灰尘。 2. 处理集尘盒中的灰尘。 3. 若处理灰尘后无法重新盖上吸嘴，请清洁预过 灰尘...

  • Page 40: 维护和检查

    中文 维护和检查 注意！ 维护和检查前请务必关闭开关。 1. 清洁过滤器 注意 ! ○ 请勿用洗涤机清洗过滤器。 ○ 请勿用热水清洗过滤器或用火将其烘干。 如果即使清空集尘盒后吸尘效率也不理想，请取下过滤器，并用冷水或温水 清洗。( 水温应为不烫手。) 清洗后，在阴凉处晾干。 如风扇过滤器上沾有灰尘，请拿起吸尘器，使风扇过滤器朝下，以免灰尘进 入电机，同时用小刷子（如用过的牙刷）轻轻清洁。 注 ： ○ 请勿使用汽油、稀释剂、苯或煤油，以防融化塑料。 ○ 请勿使用气枪或类似工具清洁前置过滤器、过滤器、风扇过滤器及设备本身。 ( 图 22) 否则会使灰尘进入产品内部并导致故障。 晾干水分 使用牙刷或类似工具清洁 （请勿用力刷洗） 请勿拆开风 扇过滤器！ 错误 ! 预过滤器 过滤器 空气 将风扇过滤器朝下 预过滤器 图...
  • Page 41 中文 注 ： 定期空转电机，以清除污垢和灰尘。 若电机内堆积有污垢或灰尘，可能会导致设备损坏。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 当工具脏污时， 请用柔软的干布或沾有肥皂水的布片擦拭。切勿使用氯溶液、 汽油或稀释剂，以免塑胶部分溶化。 6. 存放 请将充电式吸尘器存放在温度低于 50℃、儿童无法拿到的地方。 竖立放置本产品时，请将产品的带子挂到挂钩上。 注 ： ○ 请勿将本产品存放在儿童可以轻易触碰或取出的地方。 ○ 请勿将本产品存放在潮湿或可能被雨淋湿的地方。 ○ 请勿将本产品存放在阳光直射或温度变化较大的地方。 ○ 请勿将本产品与易燃易爆的挥发性物质一同存放。 ○ 若无带子固定，请勿将本产品靠在墙上。( 图 23) 否则产品可能会摔落导致损坏。 正确 错误 ! 靠墙放置...

  • Page 42: 故障排除

    中文 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或HiKOKI公司授权服务中心咨询。 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 工具突然停止 风扇被灰尘堵塞引起设备过 联系经销商并安排拆卸和清 载。 洁作业。 电池过热。 让电池冷却。 集尘盒已满。 清除灰尘。 吸力不足 吸嘴堵塞。 取出堵塞物。 吸嘴或延长管松动。...

  • Page 43: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL1215 BSL1240M UC12SL 10.8 V - 12 V 最大 10.8 V - 12 V 最大 产品编号 ： 374778 电池 充电器 电池盖 产品编号： 375373 产品编号 ： 375371 软管 刷头挂架 产品编号 ： 375375 产品编号： 375372 延长管（短） 圆刷头 产品编号 ： 337793 产品编号：...

  • Page 44: 一般安全規則

    中國語 目次 一般安全規則..........44 操作前.............. 54 鋰離子電池使用注意事項...... 46 開關面板............56 關於鋰離子電池的運輸......48 關於電池剩餘量指示燈 充電式吸塵器的注意事項...... 48 （僅 BSL1240M） .......... 57 符號..............49 使用方法............58 規格..............49 清空集塵箱............ 59 標準附件............50 維護和檢查............ 60 用途..............50 疑難排解............62 電池的拆卸 / 安裝法 ......... 51 選擇附件............
  • Page 45 中國語 d) 勿濫用電源線。絕勿使用電源線去纏繞、拖拉電動工具或拔插頭，保持 電源線遠離熱氣、油氣、尖角或可動零件。 損壞或纏繞的電源線會增加電繫之危險。 e) 電動工具在室外操作時要使用一適合室外用的延長線。 使用合適之室外用延長線會減少電擊的危險。 f) 若無法避免在潮濕地區操作電動工具，請使用以殘餘電流裝置 (RCD) 保 護的電源。 使用 RCD 可降低觸電危險。 3) 人員安全 a) 保持機警，注意你正在做什麼，並運用普通常識操作電動工具。 當你感到疲勞或受藥品、酒精或醫療影響時，勿操作電動工具。 操作中瞬間的不注意可能造成人員嚴重的傷害。 b) 使用個人防護裝備，經常配戴安全眼鏡。 配戴防塵口罩、防滑安全鞋、硬帽等防護裝備，或在適當情況下使用聽 覺防護，可減少人員傷害。 c) 防止意外啟動。在連接電源及 或電池組、拿起或攜帶工具前，請確認 開關是在「off」 （關閉）的位置。 以手指放在開關握持電動工具，或在電動工具的開關於“on”的狀況下 插上插頭，都會導致意外發生。 d) 在將電動工具啟動前，先卸下任何調整用鑰匙或扳手。 扳手或鑰匙遺留在電動工具的轉動部位時，可能導致人員傷害。 e) 身體勿過度伸張，任何時間要保持站穩及平衡。 以便在不預期的狀態下，能對電動工具有較好的控制。 f) 衣著要合宜，別穿太鬆的衣服或戴首飾。 保持你的頭髮、衣服及手套遠離轉動部位。...

  • Page 46: 鋰離子電池使用注意事項

    中國語 e) 保養電動工具，檢核是否有可動零件錯誤的結合或卡住、零件破裂及可 能影響電動工具操作的任何其他情形。 電動工具如果損壞，在使用前要修好。 許多意外皆肇因於不良的保養。 f) 保持切割工具銳利清潔。 適當的保養切割工具，保持銳利之切削鋒口，可減少卡住並容易控制。 g) 按照說明書使用電動工具、配件及刀具時，必須考量工作條件及所執行 之工作。 若未依照這些使用說明操作電動工具時，可能造成相關之危害情況。 5） 電池式工具的使用及注意事項 a) 需再充電時，僅能使用製造商指定的充電器。 因充電器僅適合同一型式的電池組，若使用任何其它電池組時，將導致 起火的危險。 b) 使用電動工具時，僅能使用按照其特性設計的電池組。 因使用其它任何電池組時，將導致人員傷害及起火的危險。 c) 當電池組不在使用時，需保存遠離其它的金屬物件，例如 ： 迴紋針、錢幣、 鑰匙、 圖釘、 螺釘， 或類似能造成端子與端子間連接的其它較小金屬物件。 因電池組端子間短路時，將導致燃燒或起火的危險。 d) 在誤用情況下，電解液可能自電池中噴出；請避免接觸。當發生意外接 觸時，請用清水沖洗。若電解液觸及眼睛時，請儘速尋求醫療協助。 因自電池中噴出的電解液，將導致灼傷或刺激皮膚。 6) 維修 a) 讓你的電動工具由合格修理人員僅使用相同的維修零件更換。 如此可確保電動工具的安全得以維持。 注意...
  • Page 47 中國語 警告 為事先防止電池發生滲漏、發熱、冒煙、爆炸及起火等事故，請確保留意下列 事項。 1. 確保電池上沒有堆積削屑及灰塵。 ○ 在工作時確定削屑及灰塵沒有掉落在電池上。 ○ 確定所有工作時掉落在電動工具上的削屑和灰塵沒有堆積在電池上。 ○ 請勿將未使用的電池存放在曝露於削屑和灰塵的位置。 ○ 在存放電池之前，請清除任何可能附著在上面的削屑和灰塵，並請切勿將它 與金屬零件（螺絲、釘子等）存放在一起。 2. 請勿以釘子等利器刺穿電池、 以鐵錘敲打、 踩踏、 丟擲電池， 或將其劇烈撞擊。 3. 切勿使用明顯損壞或變形的電池。 4. 使用電池時請勿顛倒電極。 5. 請勿直接連接電源插座或汽車點煙器孔座。 6. 請依規定方式使用電池，切勿移作他用。 7. 如果已過了再充電時間，電池仍無法完成充電，請立即停止繼續充電。 8. 請勿將電池放置於高溫或高壓處，例如微波爐、烘乾機或高壓容器內。 9. 發現有滲漏或異味時，請立即將電池遠離火源處。 10. 請勿在會產生強烈靜電的地方使用。 11. 如電池出現滲漏、異味、發熱、褪色或變形，或在使用、充電或存放時出現 任何異常，請立即將它從裝備或電池充電器拆下，並停止使用。 12.

  • Page 48: 關於鋰離子電池的運輸

    中國語 關於鋰離子電池的運輸 運輸鋰離子電池時，請遵守以下注意事項。 輸出功率 警告 2 至 3 位數 安排運輸時，請通知運輸公司包裹中含有鋰離子電池， 告知該電池之輸出功率，並按照運輸公司的指示。 ● 輸出功率超過 100Wh 的鋰離子電池被視為貨物 分類中的危險物品，將需要特殊的申請程序。 ● 對於國外的運輸，必須遵守國際法規則和目的國 BSL1240M BSL1215 法規。 圖 2 充電式吸塵器的注意事項 1. 務請在 0 ∼ 40℃ 的溫度下進行充電。溫度低於 0℃ 將會導致充電過度，極 其危險。電池不能在高於 40℃ 的溫度下充電。 最適合於充電的溫度是 20 ∼ 25℃。 2. 一次充電完成后，請將充電器擱置 15 分鐘以上，然後再進行下一次充電。 請勿連續給兩節以上的電池充電。...
  • Page 49 中國語 13. 請勿在吸入口或排氣孔堵塞的狀態下使用本設備。馬達溫度可能異常上升， 導致如零件變形或馬達燒毀等問題。 14. 吸入口阻塞時，請勿使用本設備。 馬達可能會過熱，導致零件變形或馬達燒毀。 15. 若您意外使本設備掉落或受到重擊，檢查吸塵器上有無破損、裂紋或變形。 破損、裂紋或變形可能會導致人體傷害。 16. 當設備在使用過程中狀況不佳或發出異常的聲音，應立即將開關切掉，並請 求當地零售商或授權服務代理店維修本設備。若您繼續使用的話，可能會導 致人體傷害。 符號 警告 以下為使用於本機器的符號。請確保您在使用前明白其意義。 使用前請詳讀使用說明書。 直流電流 額定電壓 警告 規格 電動工具 型式 R12DA 電壓 10.8 V – 12 V 最高峰 馬達 直流馬達 高 約 25 分鐘 約 10 分鐘 中...

  • Page 50: 標準附件

    中國語 充電器 型式 UC12SL 充電電壓 10.8 V – 12 V 最高峰 重量 0.35 kg 標準附件 R12DA 有三種類型，分別稱為 LS、ES 和 NN。有關其各自的附件，請參閱下表。 表 1 R12DA R12DA R12DA (LS) (ES) (NN) 充電器 (UC12SL) – 電池 (BSL1240M) – – 電池 (BSL1215) – – 電池蓋 –...

  • Page 51: 電池的拆卸 / 安裝法

    中國語 電池的拆卸 / 安裝法 1. 取下電池 通氣孔 緊抓手柄， 按下電池閂鎖取出電池 （見圖 3 和 4） 。 電池蓋 注意 請勿使電池短路。 端子 電池 2. 電池的安裝法 閂鎖 請先確認了電池的正負極後，再將電池插進去 圖 3 （見圖 4） 。 手柄 閂鎖 按 電池 拔出 圖 4 充電 使用電動工具之前，按下述方法將 電池 電池 電池進行充電。 1.
  • Page 52 中國語 (1) 信號燈指示 信號燈會依據充電器或電池的狀態而有不同的指示，如表 2 所示。 表 2 信號燈的指示 亮起 0.5 秒，熄滅 0.5 秒。 充電前 閃爍 （熄滅 間 0.5 秒） 持續亮起 充電時 亮起 亮起 0.5 秒，熄滅 0.5 秒。 充電完成 閃爍 （熄滅 間 0.5 秒） 信號燈 ( 紅 ) 電池過熱。 亮起 1 秒，熄滅 0.5 秒。 無法充電。...
  • Page 53 中國語 註 : 根據環境溫度，充電時間可能會有所不同。 另外，在低溫環境下充電時間會明顯變長，但這並非異常。 4. 將充電器的電源線從插座拔下。 5. 拿穩充電器並取出電池。 註 : 充電結束後，務必從充電器取出電池，然後妥善存放。 使用新電池或其他電池，產生電量較弱的問題時。 由於新電池及長時間未使用之電池的內部化學物質未活化，因此初次及第二 次使用時的電量會較弱。此為暫時現象；在充電 2 至 3 次後，電量就會恢 復正常。 怎樣讓電池使用時間更長。 (1) 在電池電量完全耗盡之前給電池充電。 在感覺工具的動力變弱時，停止使用工具並為電池充電。如果繼續使用工具 消耗電流，可能會造成對電池的損壞，電池使用壽命會縮短。 (2) 避免在高溫下充電。 電池在剛使用後會發熱。如果在電池剛使用後為電池充電，電池的內部化學 物質的性能會下降，電池使用壽命會縮短。請先將電池放置一會兒，待電池 冷卻後再進行充電。 注意 ○ 電池遭到日曬或使用後會發熱，若在此時進行充電充電器的信號燈會亮起 1 秒， 再熄滅 0.5 秒（熄滅 0.5 秒） 。此時您必須先待電池冷卻， 再進行充電。 ○...

  • Page 54: 操作前

    中國語 操作前 1. 裝配及工作環境的檢查 請仔細地檢查工作環境是否妥當。 2. 安裝和拆卸過濾器和預過濾器 使用本產品前，請檢查過濾器是否妥善安裝。 (1) 取下集塵箱 ( 圖 6) 從吸入口查看集塵箱，將其逆時針旋轉約 120 度，對準集塵箱和機殼上 的凸痕，然後取下。 (2) 取下預過濾器。( 圖 7) 順時針旋轉預過濾器，將其從機殼處取下。 (3) 檢查過濾器 ( 圖 8) 取下預過濾器後，檢查是否已安裝過濾器。 檢查過濾器的邊緣是否露出。 註 : 若過濾器安裝不當，可能會使灰塵或污垢進入風機，導致發生故障或損壞。 對準凸痕 握住這裡 預過濾器 取下 機殼 過濾器 1 順時針旋轉 吸入口...
  • Page 55 中國語 (4) 安裝過濾器 ( 圖 9) 將過濾器安裝在過濾器支架外。 (5) 安裝預過濾器 ( 圖 10) 安裝預過濾器時，沿水平方向用力按壓機殼處的突起處。然後旋轉預過 濾器，直到兩個突起處固定在機殼的凹槽中。 (6) 安裝集塵箱 ( 圖 11) 將集塵箱安裝在機殼上，對準兩處凸痕。然後順時針旋轉集塵箱約120 度。 凸痕 預過濾器突起 過濾器支架 1 對準凸痕 預過濾器 過濾器 機殼 過濾器 集塵箱 1 推進 2 轉使之緊固 過濾器露出 圖 9 2 順時針旋轉 機殼凹槽...

  • Page 56: 開關面板

    中國語 開關面板 注意 請勿撞擊或損壞開關面板。 1. 開關操作 ( 圖 12) 可根據需要，在 3 檔間任選切換吸塵操作。 電源關閉時，按下「3」( 高 ) 按鈕或「2 1」( 中 低 ) 按鈕將啟動設備。 按下「2 1」( 中 低 ) 按鈕，切換中模式和低模式。 開關面板 使用本產品時，切換到低模式可降低雜訊。 指示燈 按「0」( 關閉 ) 按鈕，關閉設備。 高模式 連續運轉時間 模式 中 低模式 BSL1240M BSL1215 關閉按鈕...

  • Page 57: 僅 Bsl1240M

    中國語 關於電池剩餘量指示燈（僅 BSL1240M） 電池剩餘 電池剩餘量 您可以透過按下電池剩餘量指示燈開關，使指示 量指示燈 指示燈開關 燈亮起，以檢查電池的剩餘電量。 （圖 14，表 5） 在電池剩餘量指示燈開關被按下後約 3 秒，指示 燈將熄滅。 由於環境溫度和電池狀況等細微差異，最好使用 開關面板 電池剩餘量指示燈作為指標。 此外，電池剩餘量指示可能與工具或充電器所配 備的指示燈不同。 圖 14 表 5 指示燈狀態 電池剩餘電量 亮起： 電池剩餘電量超過 75%。 亮起： 電池剩餘電量為 50%–75%。 亮起： 電池剩餘電量為 25%–50%。 亮起： 電池剩餘電量少於 25%。 閃爍： 電池剩餘電量幾近零。請盡快進行充電。...

  • Page 58: 使用方法

    中國語 使用方法 警告 安裝或拆卸充電式電池時，為了防止意外，請確保本設備的電源已關閉。 注意 ○ 請確保充電式電池已正確安裝。若安裝不正確，電池可能會掉落，從而造成 人體傷害。 ○ 確保使用本產品時已安裝過濾器和預過濾器。否則可能會導致人員受傷或設 備故障。 1. 檢查過濾器 ( 圖 15) 集塵箱 檢查是否已安裝過濾器。 2. 安裝吸頭 ( 圖 16) 預過濾器 通過操作，將吸頭插入產品的吸氣口。不安裝吸 頭也可使用本產品。 註 : 安裝吸頭或延長管時，按照箭頭指示的方向插入。 過濾器 圖 15 ( 圖 17) 拆下時，按照箭頭指示的方向扭轉。 按照相反的方向扭轉將導致集塵箱與機殼分離。 延長管 吸頭和延長管 拆下 吸頭...

  • Page 59: 清空集塵箱

    中國語 開關 4. 啟動本產品 ( 圖 19) 根據需要按下模式按鈕。 圖 19 清空集塵箱 注意 ○ 為了防止意外發生，確保電源已切斷，並從本 設備中取出充電式電池。 取下 ○ 請勿讓集塵箱受到強烈的撞擊，因為這可能會 機殼 導致變形或損壞。 ○ 頻繁清空集塵箱，並保持本設備、過濾器等的 清潔。否則可能會降低吸塵效率或導致馬達故 障或產生異味。 集塵箱 1. 旋轉集塵箱，將其從機殼取下 ( 圖 20)。 將吸入口朝下 註 : 集塵箱 取下集塵箱時，將吸入口朝下，倒出灰塵。 2. 處理集塵箱中的灰塵。 3. 若處理灰塵後無法重新蓋上吸頭，請清潔預過 灰塵 濾器和過濾器。...

  • Page 60: 維護和檢查

    中國語 維護和檢查 注意 進行維修和檢查之前，務必要關閉開關，並取出電池。 1. 清潔過濾器 注意 ○ 請勿用洗衣機清洗過濾器。 ○ 請勿以熱水清洗過濾器，或用火烤乾。 若甚至在已清空集塵箱後，吸塵效率仍舊不佳，請將過濾器卸下，並以冷水 或溫水清洗過濾器。 （水溫摸起來不燙手） 。 清洗後，放在陽光直射不到的地方將其曬乾。 如果風扇過濾器上有灰塵，請握住清潔器並將風扇過濾器朝下，以防止灰塵 進入馬達，並用小刷子（如用過的牙刷）輕輕刷拭。 註 : ○ 請勿使用汽油、稀釋劑、苯或煤油，以防融化塑膠。 ○ 請勿使用氣槍或類似的工具清潔預過濾器、過濾器、風扇過濾器或產品本身。 ( 圖 22) 否則會使灰塵進入產品內部並導致故障。 擦乾任何水分 用牙刷或類似工具清潔 （請勿用力刷拭） 請勿拆下風 扇過濾器！ 錯誤! 預過濾器 過濾器 空氣 將風扇過濾器朝下 預過濾器 圖 22 2.
  • Page 61 中國語 註 : 定期空轉電機，以清除污垢和灰塵。 若電機內堆積有污垢或灰塵，可能會導致設備損壞。 4. 端子的檢查（工具和電池） 檢查以確保端子上沒有堆積削屑和灰塵。 有時於操作前、操作期間和操作後檢查。 注意 去除任何可能已堆積在端子上的削屑或灰塵。 否則可能會導致故障。 5. 清理外部 工具髒污時，請使用乾的軟布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀釋劑，以免塑膠部分溶化。 6. 存放 請將充電式吸塵器存放在溫度低於 50℃、兒童無法拿到的地方。 豎立放置本產品時，請將產品的帶子掛到掛鉤上。 註 : ○ 請勿將本產品存放在兒童可以輕易觸碰或取出的地方。 ○ 請勿將本產品存放在潮濕或可能被雨淋濕的地方。 ○ 請勿將本產品存放在陽光直射或溫度變化較大的地方。 ○ 請勿將本產品與易燃易爆的揮發性物質一同存放。 ○ 若無帶子固定，請勿將本產品靠在牆上。( 圖 23) 否則產品可能會摔落導致損壞。 正確 錯誤! 靠牆放置 使用帶 子固定...

  • Page 62: 疑難排解

    中國語 然而，反覆將電池充電和暫停充電二至五次，可能會改善電池使用時間的顯 著降低情況。 反覆充電後，若電池的使用時間仍呈現極短現象，表示電池壽命已盡，請購 買新的電池。 注意 在操作和維修電動工具中，必須遵守各國的安全規則和標準規定。 HiKOKI充電式工具電池重要注意事項 請務必使用本公司所指定的原廠電池。若未使用本公司所指定的電池，或使 用經拆解及改裝的電池（例如，拆解後更換電池芯或其他內部零件 )，則本公 司無法保證充電式工具的性能及操作安全。 疑難排解 若電動工具無法正常運作，請參閱下表的檢查項目。若問題仍無法解決，請洽 當地經銷商或 HiKOKI 所認可的維修中心。 情況 可能原因 解決方法 工具無法運轉 無剩餘電池電量 為電池充電。 工具突然停止 風扇被灰塵堵塞， 導致過載。請聯繫購買處並安排拆卸和 清潔。 電池過熱。 讓電池冷卻下來。 集塵箱已滿。 清除灰塵。 吸力不足 吸頭堵塞。 取出堵塞物。 吸頭或延長管鬆動。 緊固組件。 吸頭或延長管破裂或損壞。 請更換新組件。 過濾器或預過濾器堵塞。 旋轉集塵箱並用除塵刀清除...

  • Page 63: 選擇附件

    中國語 選擇附件 選擇特定操作適用的附件。 詳情請聯繫授權維修中心。 BSL1215 BSL1240M UC12SL 10.8 V – 12 V 最高峰 10.8 V - 12 V 最高峰 零件編號： 374778 電池 充電器 電池蓋 零件編號 ： 375373 零件編號：375371 軟管 刷頭掛架 零件編號：375375 零件編號：375372 延長管（短） 圓刷頭 零件編號：337793 零件編號：375374 過濾器 (1 個 ) 角接頭...
  • Page 64 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan 编号：C99254851 G 发行日期：2019年1月 中国印刷...
