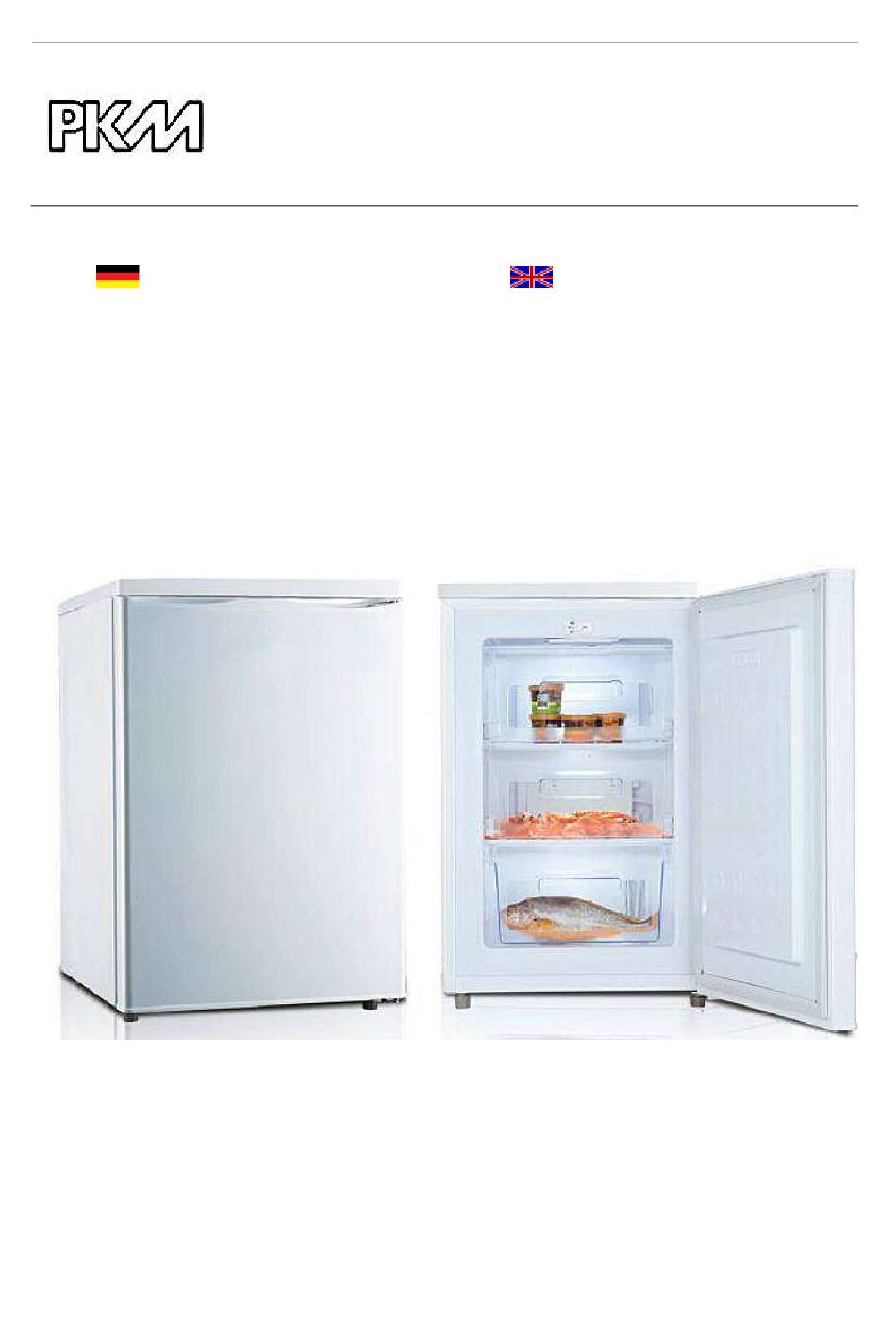

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Gefrierschrank Freezer GS 75.4 A++T GS 75.4 A+T Deutsch Seite English Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. - Page 4 nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung Personalküchen Geschäften, Büros ähnlichen Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels, Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden Anwendern. Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln bestimmt.
- Page 5 Nehmen Sie in einem solchen Fall sofort Kontakt zu Ihrem Kundendienst auf. 3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte: a) Öffnen Sie alle Fenster zur Belüftung. b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Geräts.
- Page 6 18. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese werden vom Hersteller Ihres Kühlgeräts empfohlenen. 19. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät. 20. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
-
Page 7: Klimaklassen
4. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann. 5. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen. -
Page 8: Installation
3. Installation 3.1 Wahl des Standorts 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts im Kapitel E NTSORGUNG 2. Das Zubehör Ihres Geräts ist möglicherweise gegen Beschädigungen durch den Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder äußerst vorsichtig. -
Page 9: Wechsel Des Türanschlags
3.2 Wechsel des Türanschlags WARNUNG! Schalten Sie das Gerät vor dem Wechsel des Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR! VORSICHT! Führen Sie den Wechsel des Türanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. - Page 10 Abb. 1 Entfernen Sie die Arbeitsplatte, indem Sie die beiden hinteren Schrauben beiden Schrauben auf der Oberseite lösen. Entfernen Sie hierzu mit einem schmalen Schlitzschraubenzieher die beiden Plastikabdeckungen auf der Oberseite. Abb. 2 Entfernen Sie das Scharnier und bringen Sie es auf der gegenüberliegenden Seite an.
-
Page 11: Bedienung
4. Bedienung 4.1 Gerätebeschreibung Thermostat Gefrierfächer 4.2 Temperaturregelung SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE4-6 STUNDEN, BEVOR SIE ES ANSCHLIESSEN! -
Page 12: Betriebsparameter
WARNUNG Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. Einstellung Status Kompressor aus. Wärmste Kühltemperatur Standardbetriebsmodus für den täglichen Gebrauch Kälteste Kühltemperatur 1. Warten Sie vor dem ersten Befüllen des Geräts, bis es die notendige Kühltemperatur erreicht hat. -
Page 13: Hilfreiche Tipps/Energiesparen
4.4 Hilfreiche Tipps/Energiesparen Bereits gekochtes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen. Verwenden Sie zum Verpacken farblose, geruchslose, luftundurchlässige und widerstandsfähige Materialien. Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. -
Page 14: Reinigung Und Pflege
Frieren Sie keine auf- oder angetauten Lebensmittel wieder ein. Verbrauchen Sie diese Lebensmittel innerhalb von 24 Stunden. Beachten Sie immer alle Informationen auf den Verpackungen eingefrorener Lebensmittel. 5. Reinigung und Pflege WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. -
Page 15: Abtauen
5.1 Abtauen 1. Nehmen Sie das Gefriergut heraus und lagern Sie es in einer Kühlbox. 2. Schalten Sie das Gerät ab, indem Sie den Thermostatschalter auf 0/AUS/OFF stellen und anschließend den Netzstecker aus der Steckdose ziehen. 3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnt. So können Sie das Tauwasser auffangen. - Page 16 Die normalen Geräusche beim Schließen der Türverändern sich. Die Türdichtung ist verschmutzt. Türdichtung reinigen. Ungewöhnliche Geräuschbildung. Das Gerät steht nicht auf einer Richten Sie das Gerät neu aus. flachen und geraden Oberfläche. Richten Sie das Kühlgut neu aus. Das Gerät berührt eine Wand oder ...
-
Page 17: Außerbetriebnahme
7. Außerbetriebnahme Außerbetriebnahme, zeitweilige Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird: 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Entfernen Sie sämtliche eingelagerten Lebensmittel aus dem Gerät. 3. Reinigen und trocknen Sie das Innere des Geräts und lassen Sie die Tür für einige Tage geöffnet. -
Page 18: Technische Daten
8. Technische Daten GS 75.4 A++T Geräteart Gefrierschrank Klimaklasse N/ST Energieeffizienzklasse* Energieverbrauch/Jahr in kW/h** 132,00 Stromspannung/Frequenz 220-240W AC/50Hz Inhalt brutto/netto in l 74/73 Geräuschemmission 42 dB/A Sterne 4**** Max. Gefriervermögen in 24 h 3,50 kg Maximale Lagerzeit bei Störung 17,00 h... -
Page 19: Entsorgung
9. Entsorgung 1. Bitte entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Kühlgeräte enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, die fachgerecht entsorgt werden müssen. Beschädigen Sie an einem zur fachgerechten Entsorgung vorgesehenen Kühlgerät nicht die Kühlrippen und Rohre. Bei Austritt von Kältemittel besteht Brandgefahr. -
Page 20: Garantiebedingungen
10. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 21 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Page 22 The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Delivery without content. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer.
- Page 23 camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards...
- Page 24 7. Do not connect the appliance to the electric supply unless all packaging and transit protectors have been removed. 8. Operate the appliance with 220~240V/50Hz/AC only. All connections and energy-leading components must be replaced by an authorized professional. 9. Do not use a socket board or a multi socket when connecting the appliance to the mains.
- Page 25 CAUTION! 1. The condenser and the compressor, located at the rear of the appliance, can reach high temperatures during ordinary operation. Carry out the installation according to this manual. An insufficient ventilation of the appliance will impair its operation and will damage the appliance. Do not cover or block the ventilation slats at any time.
- Page 26 2. Climatic classes Look at chap. T for information about the climatic ECHNICAL class of your appliance. Your appliance can be operated in rooms with relevant room temperatures as named below. CLIMATIC CLASS AMBIENT TEMPERATURE →+32 e.g. unheated cellar →+32 C inner home temperature →+38 C inner home temperature...
- Page 27 Levelling 1. Use the adjustable feet at the front to level the appliance properly. 2. When the appliance is not levelled, the door and the magnetic seals will not close properly. 3.2 Changing of the hinge position WARNING! Switch off and unplug the appliance before changing the hinge position.
- Page 28 fig. 1 Remove the worktop by removing the 2 screws on the top and the two screws on the back. Remove the 2 cover caps on the top with a small flathead screwdriver before. fig. 2 Remove the hinge and fix it on the opposite side. Do not tighten the screws too firmly.
- Page 29 4. Operation 4.1 Main components Thermostat Freezer compartments 4.2 Temperature control AFTER INSTALLATION WAIT 4-6 HOURS, BEFORE YOU CONNECT YOUR APPLIANCE TO THE MAINS!
- Page 30 WARNING The setting 0/OFF switches off the compressor only. You must unplug the appliance to disconnect it from the mains. Setting Status Compressor off. Warmest cooling temperature Standard mode for daily operation coldest cooling temperature 1. Before initial use, please allow the appliance to establish the proper cooling temperature.
- Page 31 4.4 Helpful hints/energy saving Cooked food can be stored in the appliance. Let it cool down to room temperature before you put it into your appliance. Store your food in colourless, airtight and tasteless materials. Some food like meat, fish etc. may become dry and release strong odours. You can avoid these by wrapping them into aluminium foil or plastic wrap or putting them into an airtight bag or container.
- Page 32 5 Cleaning and maintenance WARNING! Disconnect the appliance from the mains before you clean or maintain it. 2. Always keep the appliance clean so that unpleasant odours do not occur. 3. Dust deposits on the condenser will increase the energy consumption. Clean the condenser twice a year with a vacuum cleaner or a soft brush.
- Page 33 3. When the encrusted ice melts put some dry cloths into the appliance to hold the water back. 4. Do not support the defrosting procedure with hot water. 5. Remove the big pieces of ice first. Then remove the small pieces of ice. 6.
- Page 34 If the appliance shows a malfunction not noted on the schedule above or if you have checked all items on the above schedule but the problem still exists, please contact the shop you purchased the appliance at. The operating conditions described below are normal and do not indicate a malfunction.
- Page 35 4. Leave the shelves in their position so that children are not able to get into the appliance. 5. Follow the advice for the disposal of the appliance in chapter WASTE MANAGEMENT 8. Technical data GS 75.4 A++T Model Freezer Climatic class N/ST Energy efficiency class* Annual energy consumption in kW/h** 132.00...
- Page 36 Different data GS 75.4 A++T Energy efficiency class* Annual energy consumption in kW/h** 167.90 On a scale from A+++ (highest efficiency) to D (lowest efficiency). Based on standard measurement results within 24 hours. The current energy consumption depends on the way the appliance is used as well as on its site.
- Page 37 FIRE HAZARD! 10. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
- Page 38 Bitte kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen vorbehalten Subject to alterations Stand Updated 03.12.2015 12/03/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
