Helvex WC 2.5 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida / Required Tools
destornillador
silicón antihongos
screwdriver
silicon antifungal
Instalación General

/ General Installation

Instale la taza de acuerdo a las distancias que se muestran en la figura.
1
pared con
acabado final
wall finish
válvula de paso
(no incluida)
off valve
(not included)
*15 cm (5,9")
2°
tubería de PVC Ø 4"
PVC pipe Ø 4 "
*30,5 cm (12")
GUÍA DE INSTALACIÓN
INSTALLATION
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por
años, reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de
Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex
commitment to the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de
instalar el producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación,
ampliación y reparación deben cumplir con el reglamento de construcción y obras de su localidad. El
producto ilustrado puede sufrir cambios de aspecto como resultado de la mejora continua a la que
está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product,
please remember to use safety glasses. Apply building normative for any construction, installation,
alteration, extension or repair.
result of continuous improvement, the product illustration may change in appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación
Requerimientos de Instalación
Installation Requirements Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
Modelo / Model
Mínima
kg/cm²
WC 2.5
0,25
taladro con broca
lápiz kit de fijación
de Ø 3/8" pencil
Ø 3/8 "Drill bit
floor fixing kit
manguera flexible
(no incluida)
manguera flexible
(no incluida)
NPT Nivel de Piso Terminado
FFL
Finished Floor Level
GUIDE
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
24,5
3,55 6,0 85,3
Artículos Incluidos en su Producto
/ Item Included in your Product
al piso
/ Attach the toilet according to the distances shown in figure.
36,0 cm (14,1")
41,5 cm
81,5 cm
(16,3")
(32,0")
Vista Frontal / Front view
1

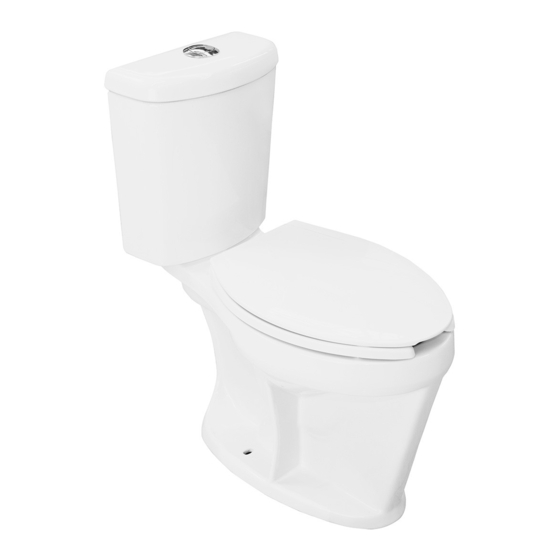

W.C. Taza y Tanque 2.5 Elongado, Trampa Frontal
Semioculta, 2,5 l / 2.5 W.C. Toilet and Tank Elongated,
Semi-concealed Front Trap, 2.5 l
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de su
producto a la base del tinaco
equivalen a (0,1 kg/cm²) [1,42
PSI].
Every meter of height of your
product to the base of the tub
is equivalent to (0,1 kg/cm²)
[1,42 psi].
kPa
588,3
empaque
kit de sujeción
esponjoso
del tanque
foamy gasket
tank fixing kit
67,0 cm (26,3")
Vista Lateral / Side view
*Medidas Recomendadas
*Recommended Dimmensions
WC 2.5
As
