omal automation DA08 Installation, Use And Maintenance Manual

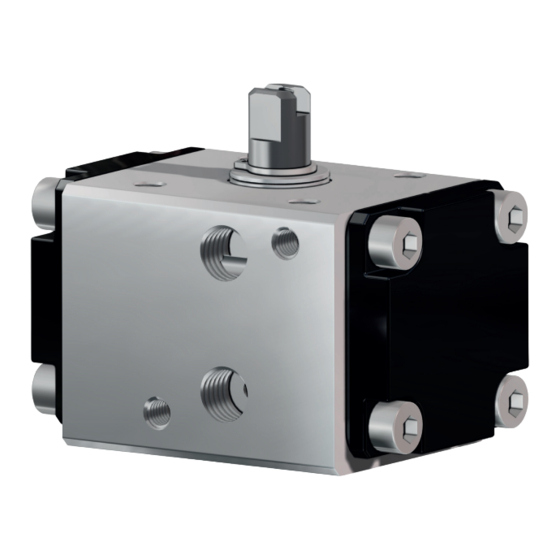

Pneumatic actuator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

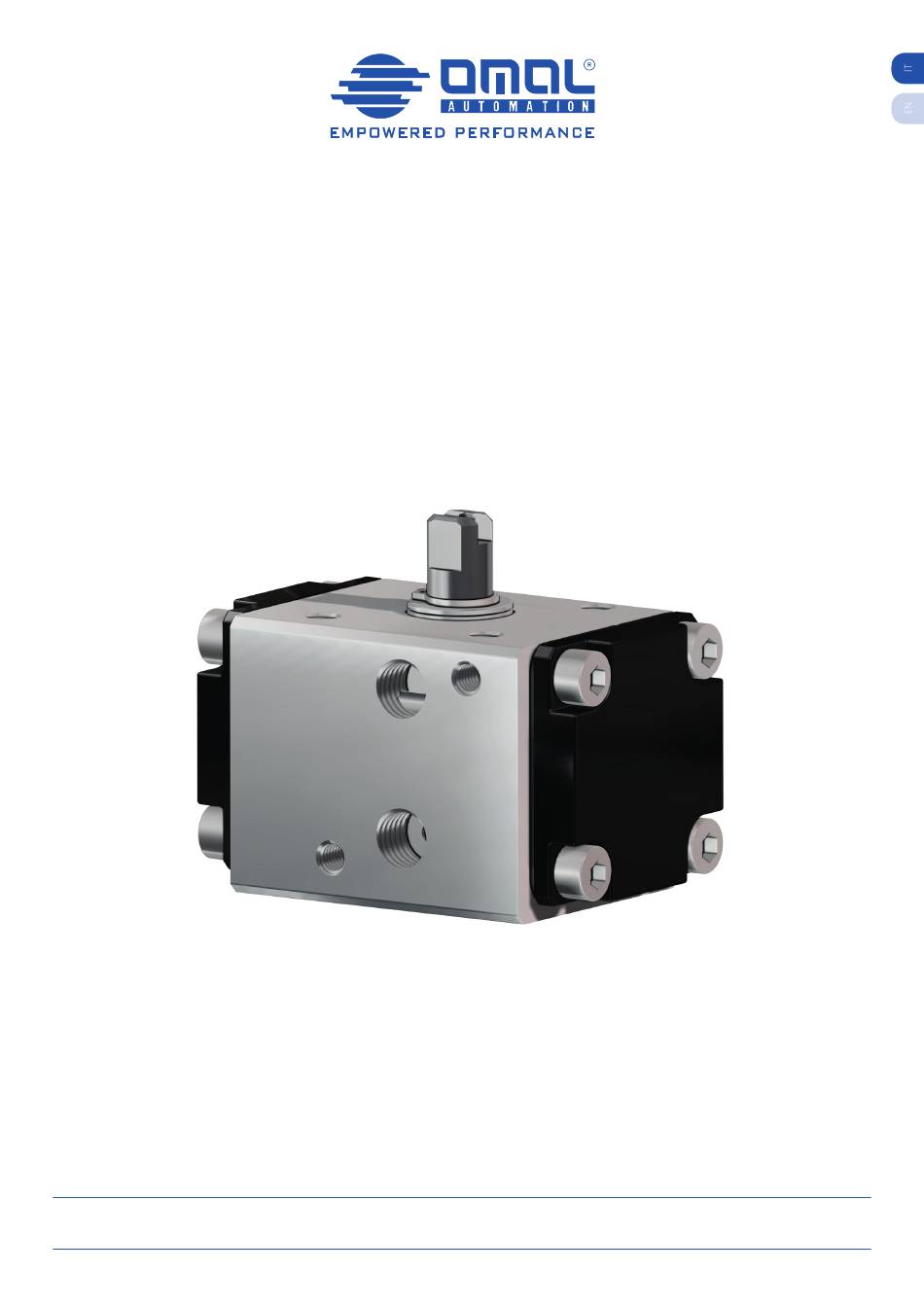

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
ATTUATORE PNEUMATICO
"DA08"
OMAL S.p.A.
Headquarters: Via Ponte Nuovo, 11 - 25050 Rodengo Saiano (BS) Italy •
Production Site:
Via Brognolo, 12 - 25050 Passirano (BS) Italy
Ph.
Fax
www.omal.it
+39 030 8900145 •
+39 030 8900423 • info@omal.it •
1
Rif. UMA800081A - 02/18
IT -

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DA08 and is the answer not in the manual?

Questions and answers

Related Manuals for omal automation DA08

Summary of Contents for omal automation DA08

  • Page 1 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” OMAL S.p.A. Headquarters: Via Ponte Nuovo, 11 - 25050 Rodengo Saiano (BS) Italy • Production Site: Via Brognolo, 12 - 25050 Passirano (BS) Italy www.omal.it +39 030 8900145 • +39 030 8900423 • info@omal.it •...
  • Page 2 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” INDICE: 1) CARATTERISTICHE GENERALI pag. 3 2) CONDIZIONI DI ESERCIZIO pag. 3 3) FUNZIONAMENTO E SENSO DI ROTAZIONE pag. 6 4) ISTRUZIONI DI SICUREZZA pag. 6 5) ISTRUZIONI DI INSTALLAZIONE pag. 7 6) MATERIALI E LORO DURATA pag.

  • Page 3: Caratteristiche Generali

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” 1) CARATTERISTICHE GENERALI OMAL S.p.A. produce una vasta gamma di attuatori pneumatici per l’azionamento e il controllo remoto di valvole. - L’applicazione di un attuatore si basa sul principio di aprire e chiudere la valvola ad esso connessa, senza operazioni manuali realizzate tramite leve o volantini, ma attraverso un comando a distanza elettro-pneu- matico.
  • Page 4 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” e - Corsa degli attuatori Gli attuatori OMAL S.p.A. sono realizzati per una corsa standard di 90° di rotazione. f - Tempi di apertura e chiusura Il tempo di ciclo dipende da diversi fattori di installazione quali la pressione di alimentazione, la portata, la sezione delle connessioni, le caratteristiche delle elettrovalvole, la coppia della valvola e le sue caratteristi- che, la temperatura ambiente.
  • Page 5 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” i - Protezione all’usura dei componenti interni Il cilindro è lappato per ottenere una superficie con una rugosità fine ed è protetto con una ossidazione dello spessore di 20µm. Le guide dei pistoni sono in resina acetalica. L’uso di bussole in acciaio sul sistema a Scotch yoke riducono i giochi e danno un scorrimento con attriti molto bassi durante il funzionamento.

  • Page 6: Informazioni Di Sicurezza

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” 3) FUNZIONAMENTO E SENSO DI ROTAZIONE Doppio Effetto I pistoni degli attuatori sono montati come in figura sottostante. Questo fornisce la coppia massima all’i- nizio dell’apertura della valvola, per valvole che chiudono in senso orario.

  • Page 7: Istruzioni Per L'installazione

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” - Non smontare I tappi di chiusura con l’attuatore installato in linea o mentre è in pressione. - Prima di montare l’attuatore sulla valvola assicurarsi che la rotazione dell’uno sia in fase con la rotazione dell’altra, e che l’orientamento dello spacco sull’albero sia corretto.
  • Page 8 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” B) Montaggio con piastra di collegamento. Nel caso il montaggio diretto non sia possibile, a causa di piccole differenze fra le flange e/o gli alberi di attuatore e valvola, è possibile effettuare la connessione con una piastra di collegamento di facile posi- zionamento e di dimensioni opportune.

  • Page 9: Lista Componenti

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” Qualora fosse necessario sostituire le tenute dei pistoni, l’operazione deve essere effettuata da OMAL S.p.A. o comunque da personale qualificato con strumenti adeguati: si consiglia comunque di restituire a OMAL S.p.A. l’attuatore che sarà revisionato e testato prima della restituzione.
  • Page 10 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” Sostituzione delle tenute a) Smontaggio Le operazioni di smontaggio devono essere effettuate con l’attuatore scollegato da tutte le connessioni elettriche e pneumatiche e smontato dalla valvola. Verificare che l’attuatore non sia pressurizzato. Con- trollare che le porte 2 e 4 siano libere.

  • Page 11: Versioni Speciali

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” b) Montaggio a. Gli O-ring (rif.12) dovranno essere montati sul pistone usando un attrezzo conico che permetta fa- cilmente di farli scivolare nella loro sede. Spingere i pattini (rif.7) in resina acetalica nella loro sede sul pistone.

  • Page 12: Risoluzione Dei Problemi

    MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE ATTUATORE PNEUMATICO “DA08” 10) RISOLUZIONE DEI PROBLEMI POTENZIALI EFFETTI DEL GUASTO POSSIBILI CAUSE DI GUASTO SOLUZIONE Verificare che l’attuatore sia stato col- Assenza alimentazione legato correttamente Verificare che la pressione di alimen- Perdita o riduzione della coppia...
  • Page 14 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” OMAL S.p.A. Headquarters: Via Ponte Nuovo, 11 - 25050 Rodengo Saiano (BS) Italy • Production Site: Via Brognolo, 12 - 25050 Passirano (BS) Italy www.omal.it +39 030 8900145 • +39 030 8900423 • info@omal.it •...
  • Page 15 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” INDEX: 1) GENERAL FEATURES pag. 3 2) WORKING CONDITIONS pag. 3 3) OPERATION AND ROTATION DIRECTION pag. 6 4) SAFETY INSTRUCTIONS pag. 6 5) INSTALLATION INSTRUCTIONS pag. 7 6) MATERIALS AND THEIR DURABILITY pag.

  • Page 16: Working Conditions

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” 1) FEATURES OMAL S.p.A. produces a wide range of pneumatic actuators for valve drive and remote control. - The use of an actuator is based on the principle of opening and closing the valve connected to it, without manual operations by means of levers or hand-wheels, but through an electro-pneumatic remote com- mand.
  • Page 17 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” f – Opening and closing rates The cycle rate depends on different factors such as the supply pressure, the capacity, the connection sizes, the characteristics of the solenoid valves, the valve torque and its characteristics and the room tempera- ture.
  • Page 18 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” to a minimum value and is protected with an oxidation treatment which is 20μm thick. The guides of the pistons are made of acetal resin. The use of steel bushes on the Scotch yoke system reduce backlash and confer very low friction sliding during operation.

  • Page 19: Double Acting

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” 3) OPERATION AND ROTATION DIRECTION Double acting The actuator pistons are mounted as shown in the figure below. This provides the maximum torque at the beginning of valve opening, for valves that close in counter-clockwise direction.

  • Page 20: Installation Instructions

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” - Before mounting the actuator on the valve, make sure that the rotation of one is in line with the rotation of the other, and that the position of the shaft slit is correct.
  • Page 21 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” valve flanges and/or shafts, it’s possible to carry out the installation with a connection plate for easy posi- tioning and of appropriate sizing. C) Bracket and connection joint. Where, for technical installation reasons and due to the system, a certain distance is required between the valve and actuator, or the flanges and the valve stem are not standard, or where direct installation is not possible, the right solution is given by a bracket and a connecting joint.

  • Page 22: Components List

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” Shoul it be necessary to replace the piston seals, the operation must be carried out by OMAL S.p.A. or anyway by qualified personnel and with the appropriate tools: it is advisable to return the actuator to OMAL S.p.A., which will be checked and tested before returning it.
  • Page 23 INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” Replacing the seals a) Disassembly The disassembly operations must be performed when the actuator is disconnected from all the electric and pneumatic connections and from the valve. Verify that there is no pressure in the actuator. Check that the ports 2 and 4 are free.

  • Page 24: Special Version

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” b) Assembly a. The O-rings (ref.12) will have to be mounted on the piston by using a tapered tool that will allow to make them slide easily into their position. Push the acetal resin rollers (ref.7) into their position, on the piston.

  • Page 25: Troubleshooting

    INSTALLATION, USE AND MAINTENANCE MANUAL PNEUMATIC ACTUATOR “DA08” 10) TROUBLESHOOTING POTENTIAL EFFECT OF FAILURE POTENTIAL CAUSE OF FAILURE SOLUTION Verify that the actuator has been con- Lack of supply nected properly Verify that the supply pressure value Loss or reduction of the supplied...
